【开源项目学习】【无用小设备】单颗18650电池充电器

项目来源:[开源]自制单颗18650电池充电器,应急充电宝,便携移动电源。_哔哩哔哩_bilibili

oshwhub:简易18650电池充电器,应急移动电源/充电宝。 - 立创EDA开源硬件平台


目录

项目图片

项目原理图

项目PCB布局

英集芯ip5305

应用原理示意图

引脚说明

按键功能

电池类型选择

典型电路原理图




基于英集芯ip5305芯片设计的单颗18650电池充电器,应急充电宝,TYPE-C口输入,TYPE-A口输出,电池充电电流1.2安,5伏1安升压输出,四灯电量显示,两颗5730LED灯用于应急照明,既是18650电池充电器,也是一个应急的充电宝。

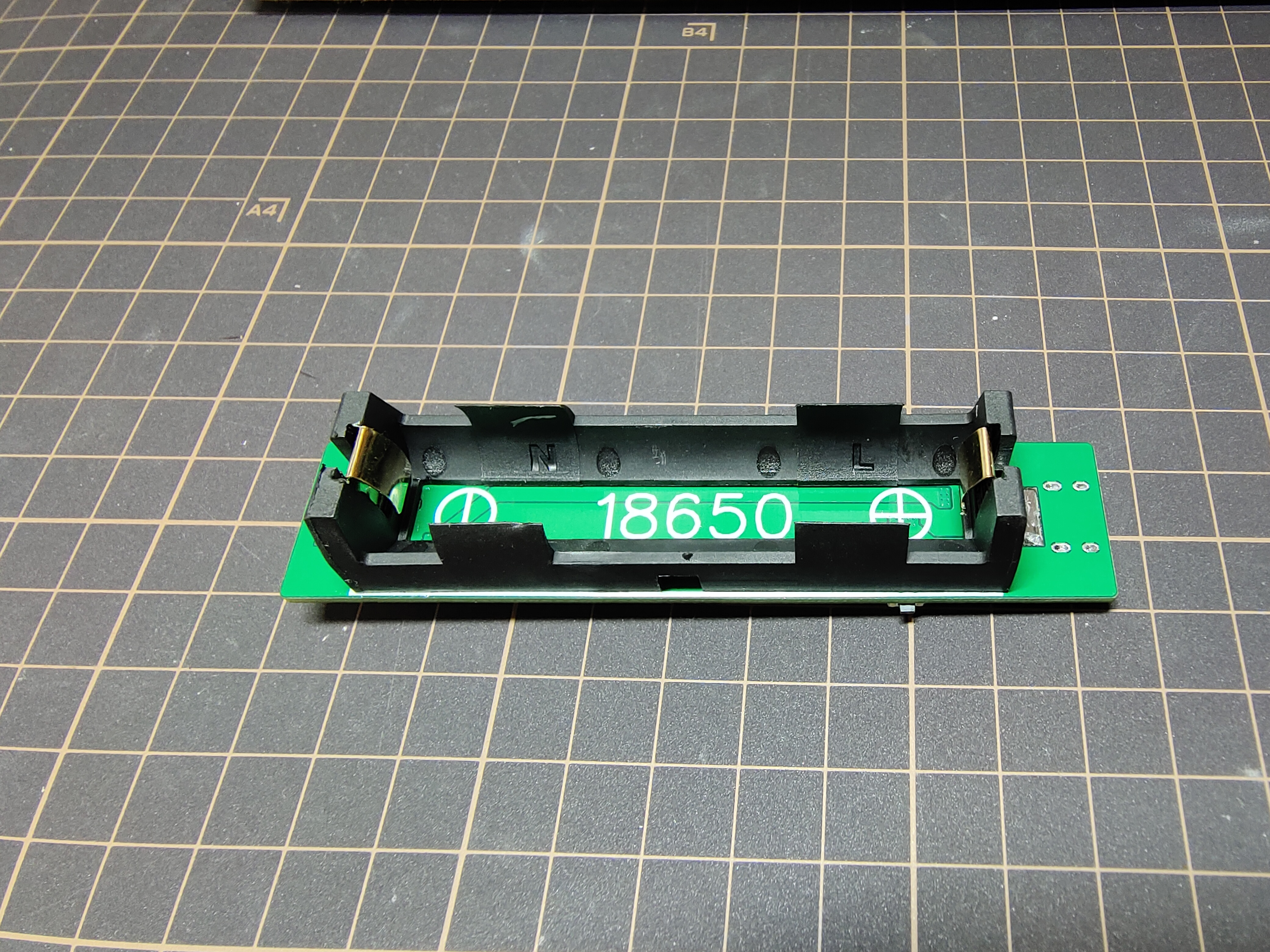

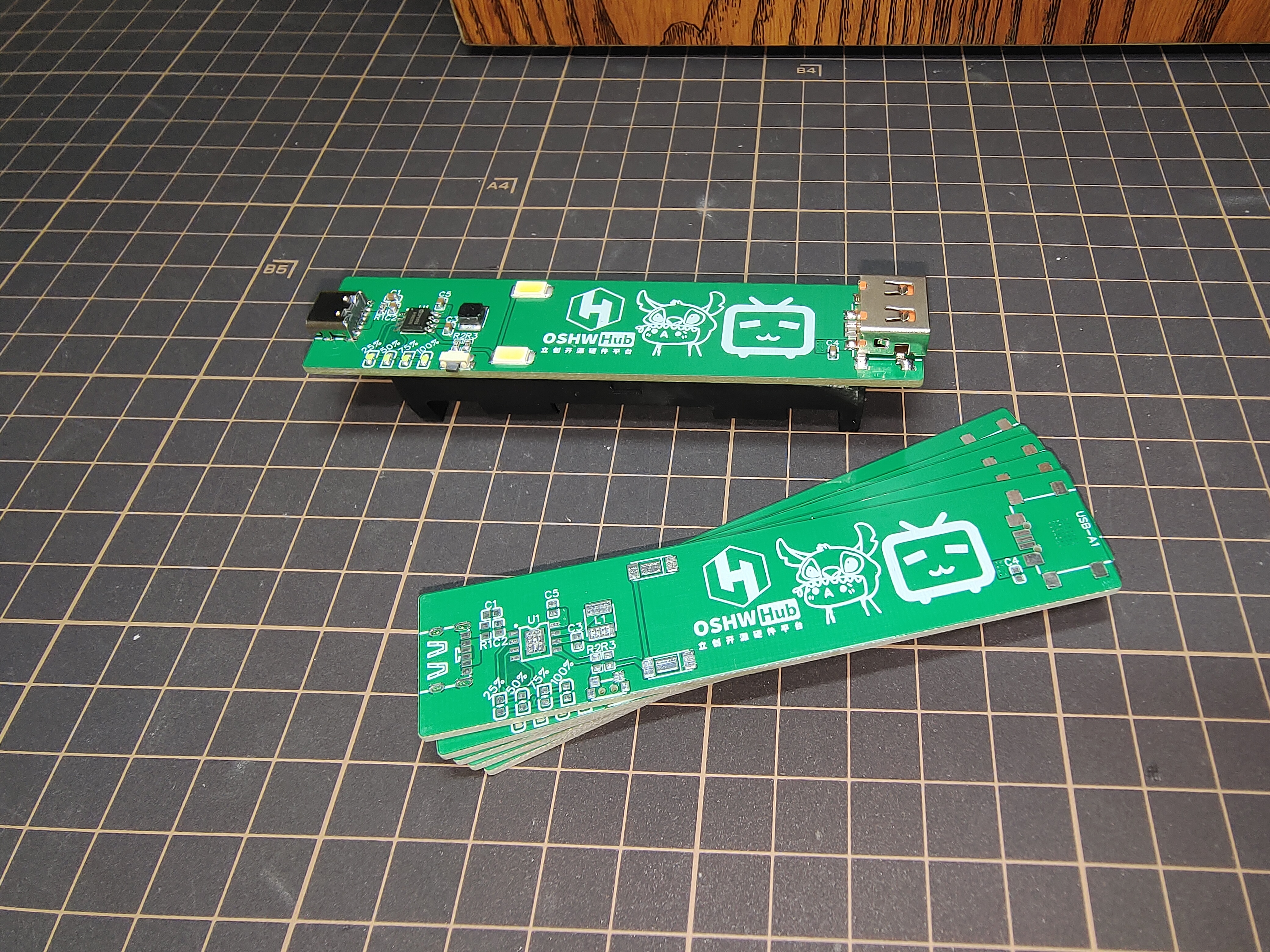

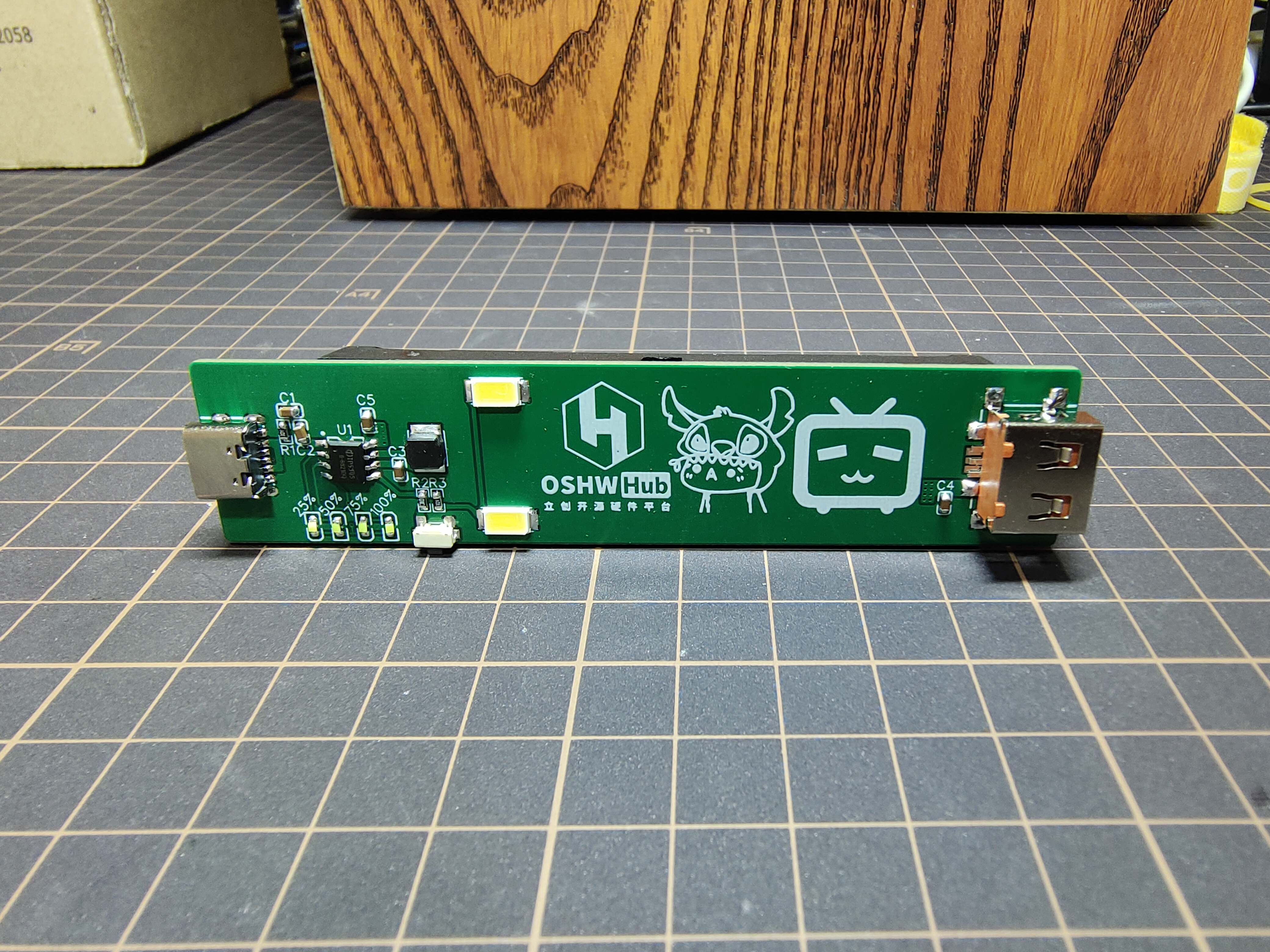

项目图片

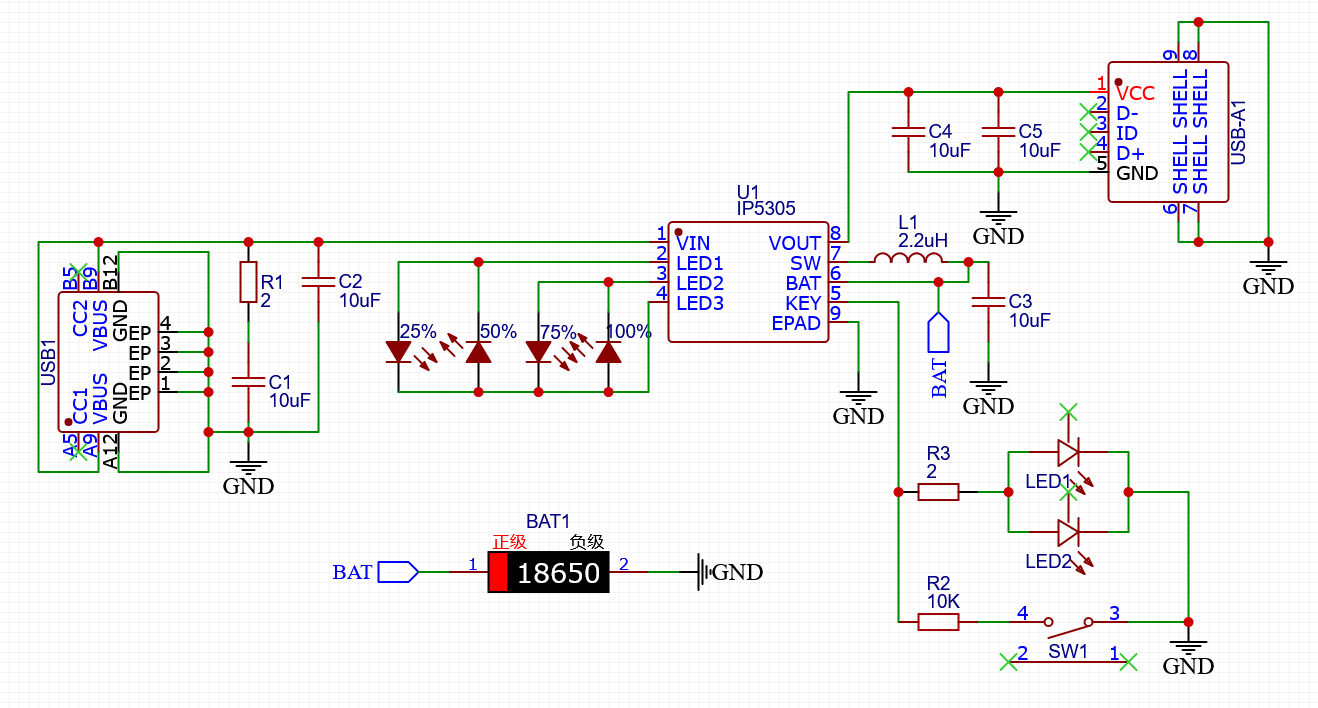

项目原理图

        照抄典型电路原理图就好

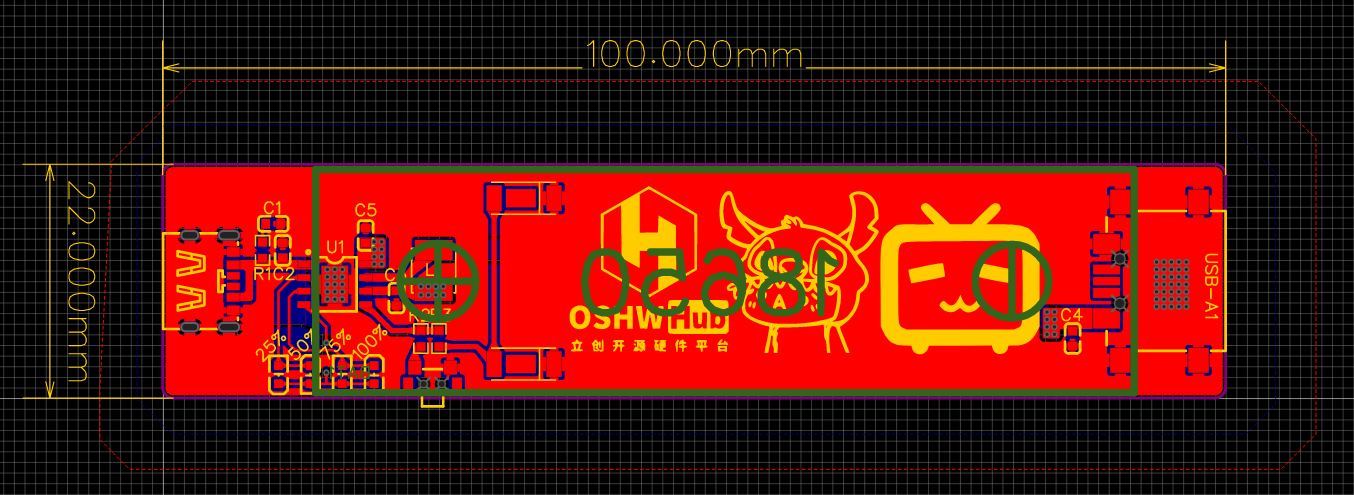

项目PCB布局

英集芯ip5305

ip5305数据手册

 啊这~ 无敌慢充

按键开机、内置照明灯驱动、自动检测手机插入和拔出

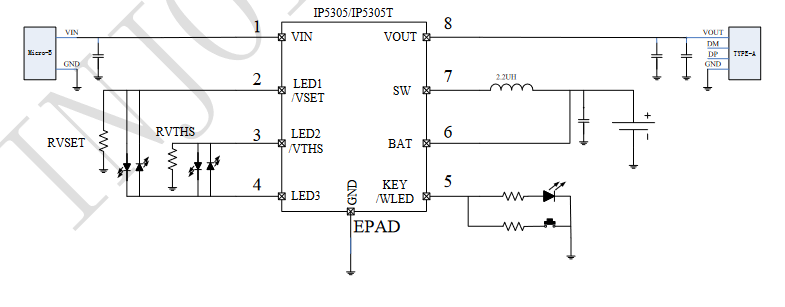

应用原理示意图

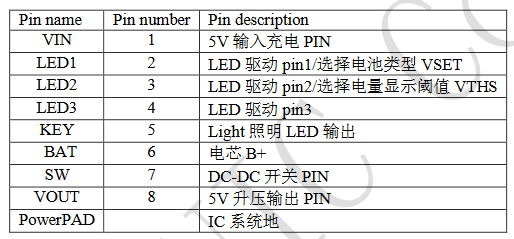

引脚说明

按键功能

IP5305/IP5305T 可识别长按键和短按键操作,不需要按键时 PIN5 脚悬空。

  • 按键持续时间长于 30ms,但小于 2s, 即为短按动作,短按会打开电量显示灯和升压输出。
  • 按键持续时间长于 2s, 即为长按动作, 长按会开启或者关闭照明 LED。
  • 小于 30ms 的按键动作不会有任何响应。
  • 在 1s 内连续两次短按键,会关闭升压输出、电量显示和照明 LED。

电池类型选择

  • IP5305T支持4.2V、4.3V、4.35V、4.4V的电池类型。
  • IP5305只需要接3,7V电池就行。

通过在IP5305T 的LED1(第2脚)下拉不同阻值的电阻,来选择对应的电池类型,其与LED显示输出复用(在所有灯模式时,都能通过LED1接不同下拉电阻,来选择电池类型):

电池类型选择IP5305T的LED1(第2脚)RVSET
4.2VNC
4.3V43K        1%
4.35V75K        1%
4.4V100K        1%

只有5305T才支持VSET和VTHS选参数的功能

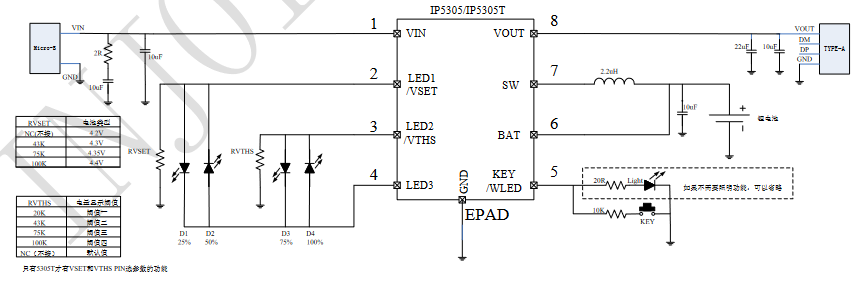

典型电路原理图

  • IP5305 支持 4,3,2,1 颗 LED 电量显示
  • IP5305T 只支持 4 灯灯显

 三灯、两灯、一灯典型电路原理图查看芯片手册

英集芯的芯片还是很好的!官方网站的芯片分类也很明确。想做项目比较好找。推荐!

每日学习完成!!
