Excel绘制横坐标间隔不均匀图表

目录

​编辑

问题

数据及原始表格

解决方案

1、添加时间日期辅助行

2、添加纵坐标最小值辅助行

3、添加数据标签

参考文献

---

问题

限于时间和精力的原因，没有必要对实验进行均匀采样；

在变化陡峭的地方，多采样；在变化缓慢的地方，少采样；

这样就造成了一个问题，如何在excel中绘制横坐标间隔不均匀的图像。

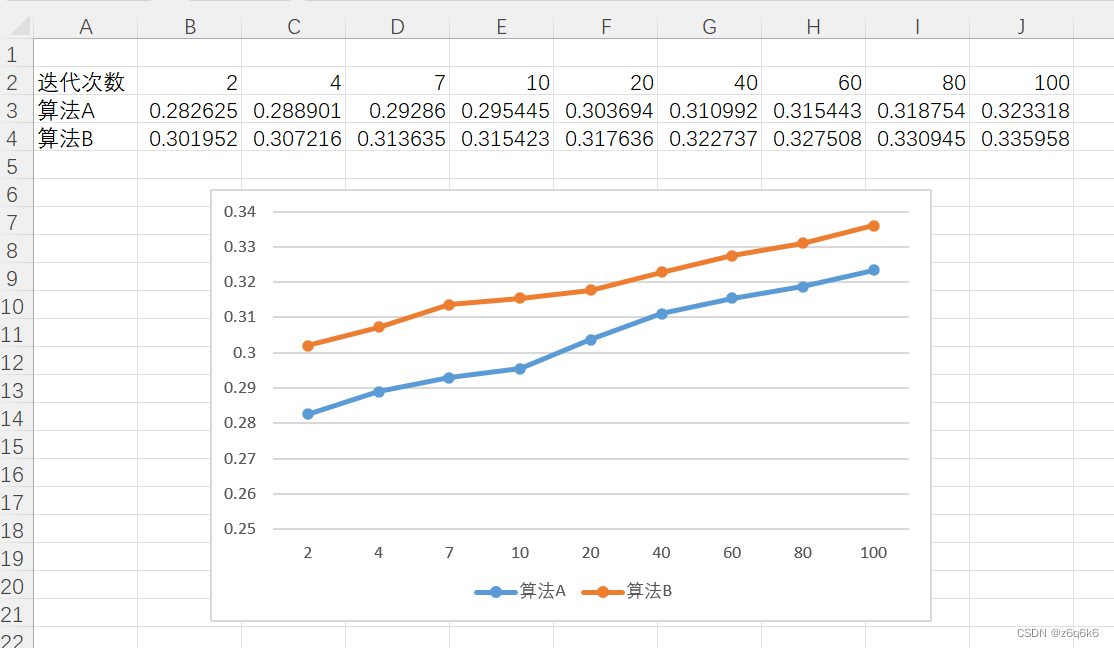

数据及原始表格

算法的结果验证并不是连续的、均匀的，

相邻的迭代次数间隔并不相同，但是在Excel图表中横坐标是相同的，

这样无法反映算法迭代的真实情况



解决方案

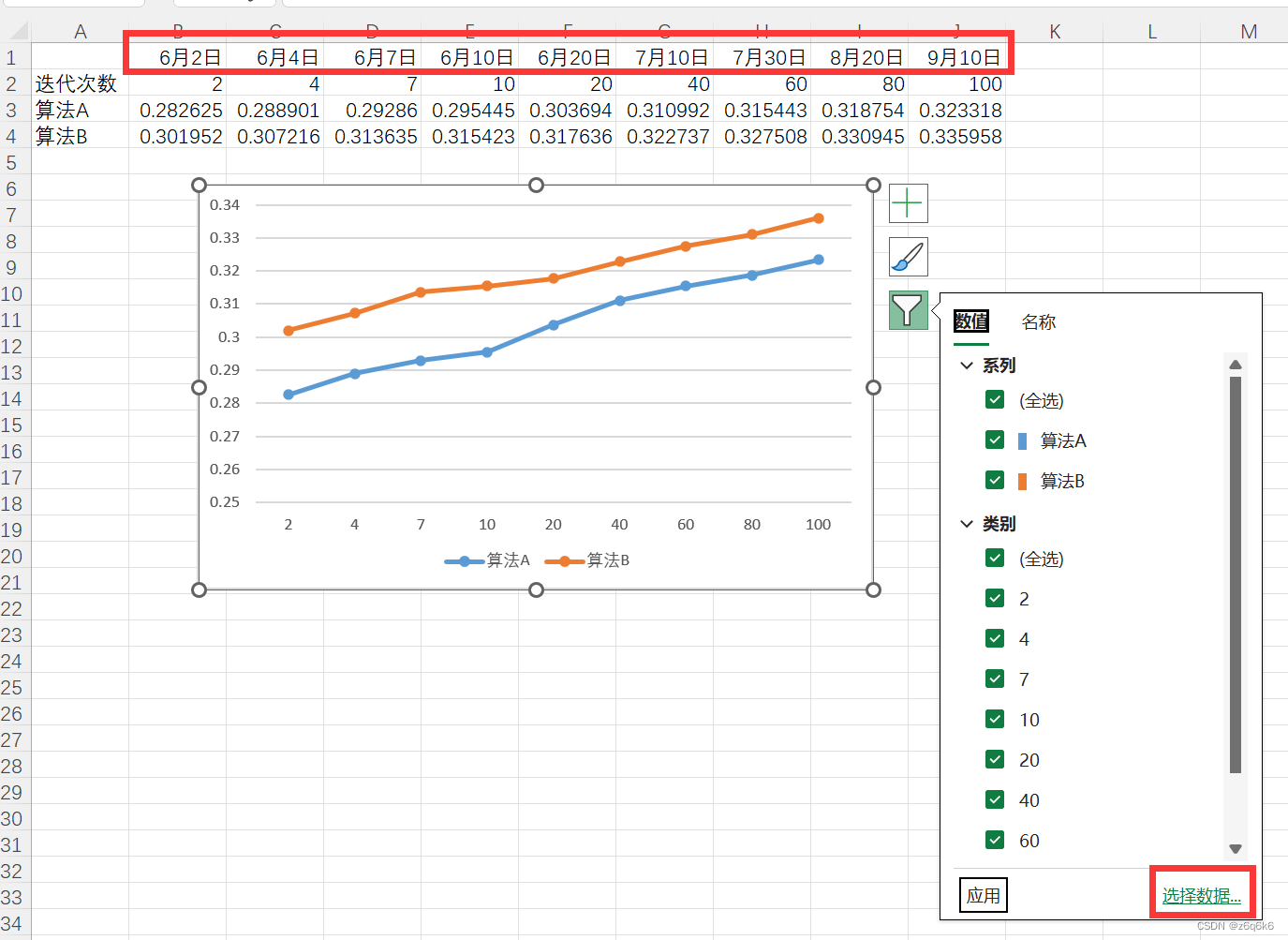

1、添加时间日期辅助行

在Excel中文本的间隔是一致的，但是日期的间隔是时间长短间隔的

如果数字太大，可以借助工具算一下日期

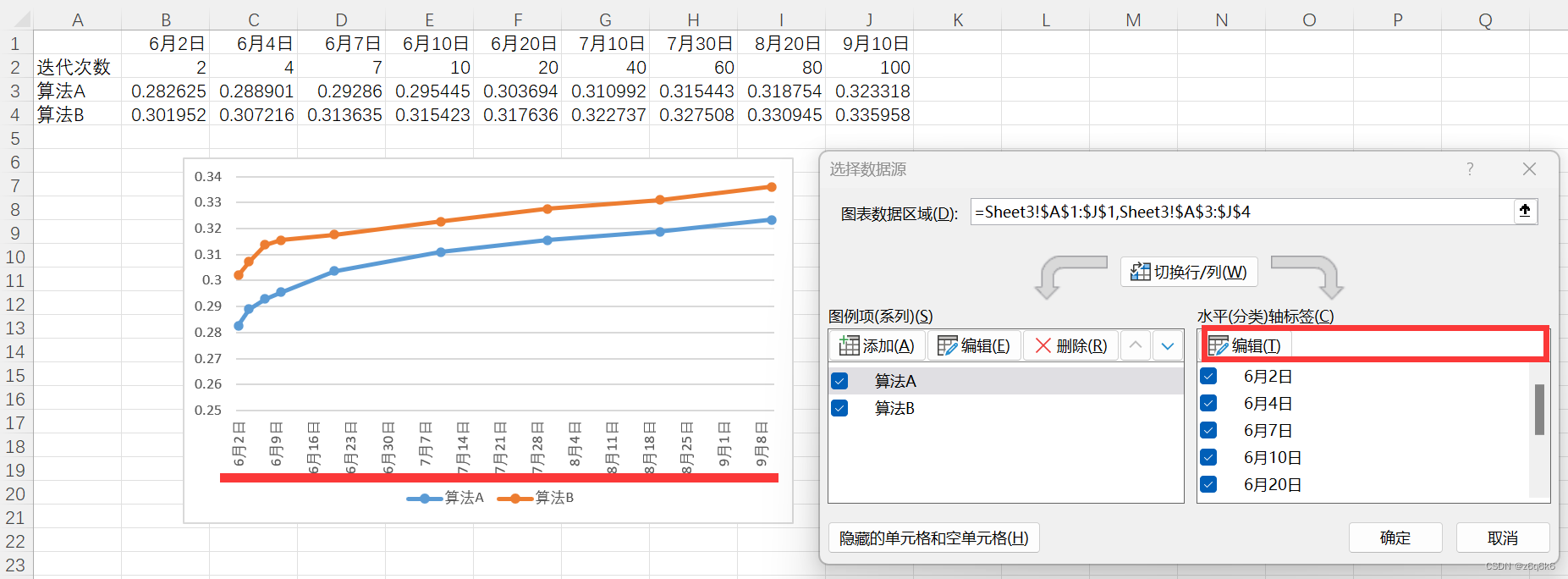

修改图表的横坐标

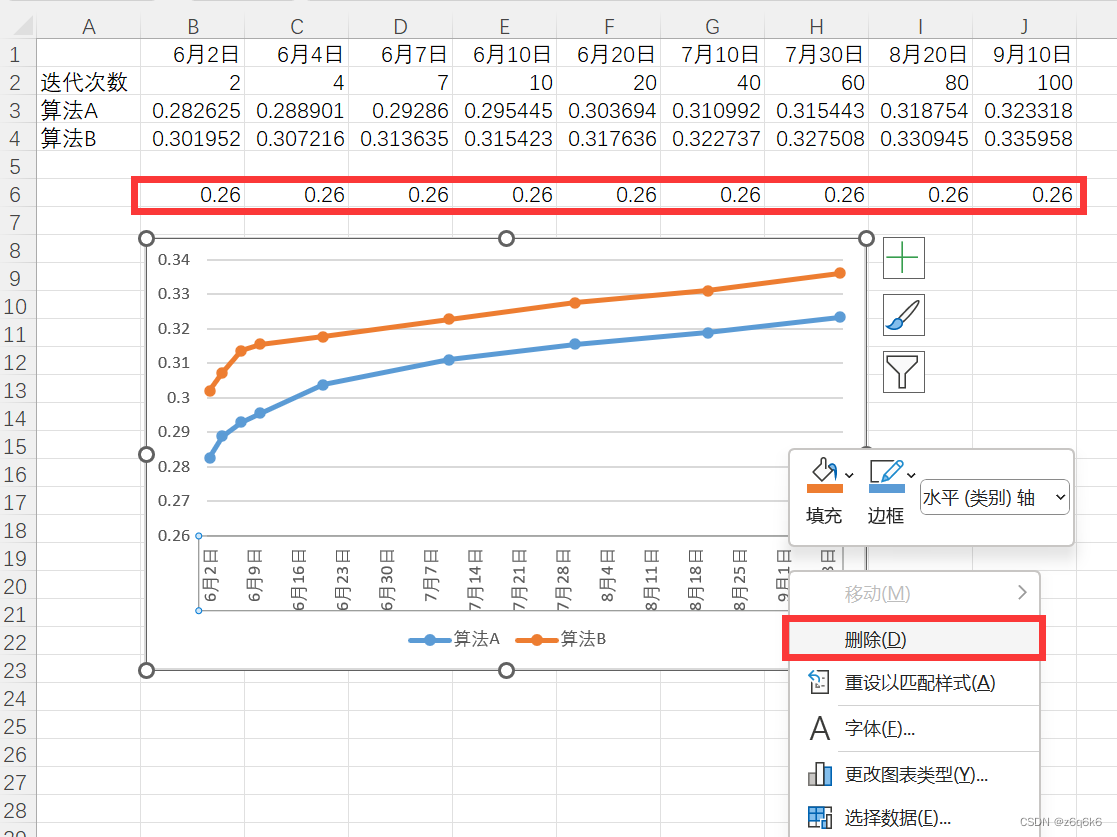

2、添加纵坐标最小值辅助行

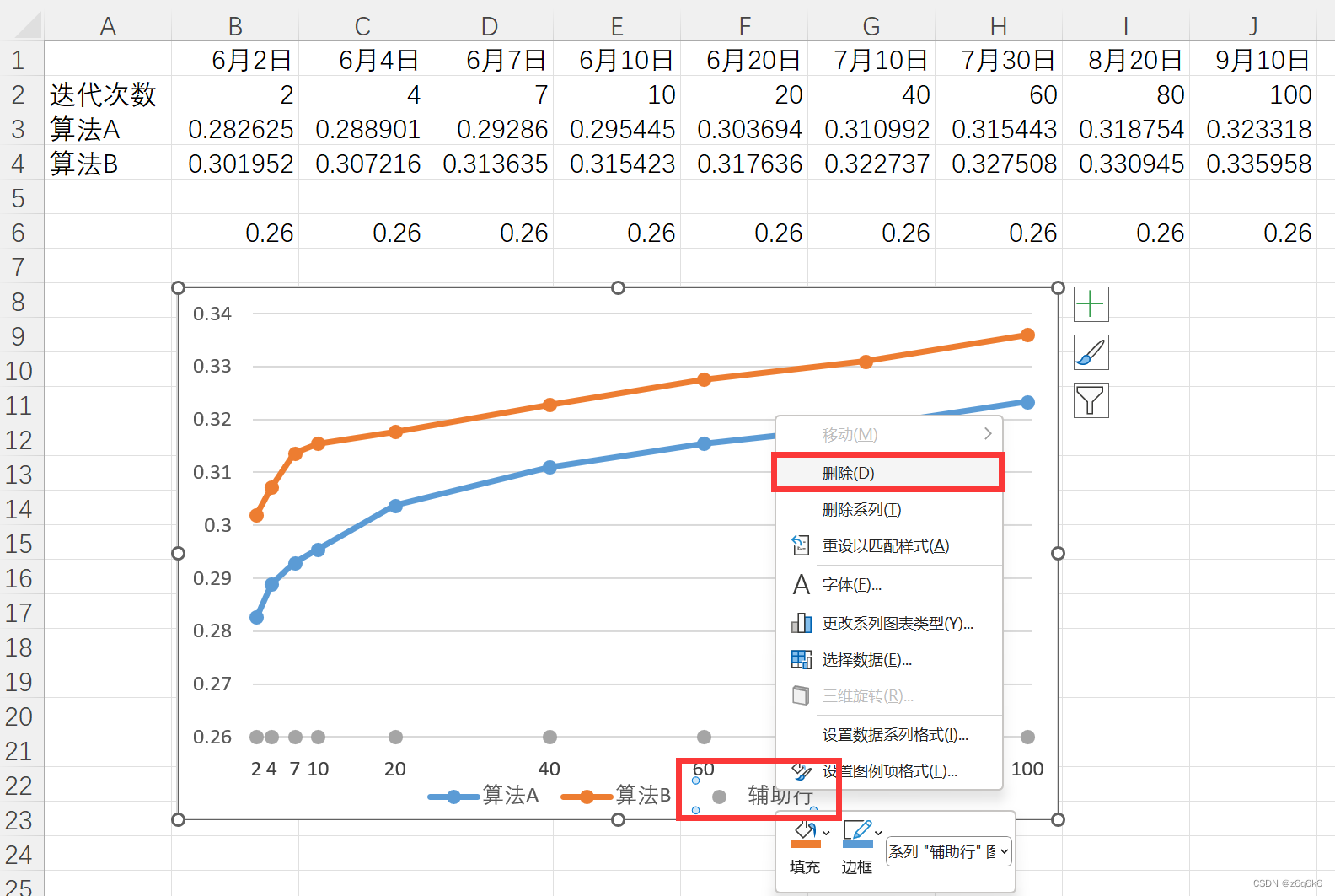

迭代次数的间隔已经修改完成，但是横坐标并不是我们需要的，删除横坐标即可。

首先调整纵坐标的最大值，最小值，按照调整后的最小值，添加纵坐标最小值的辅助行

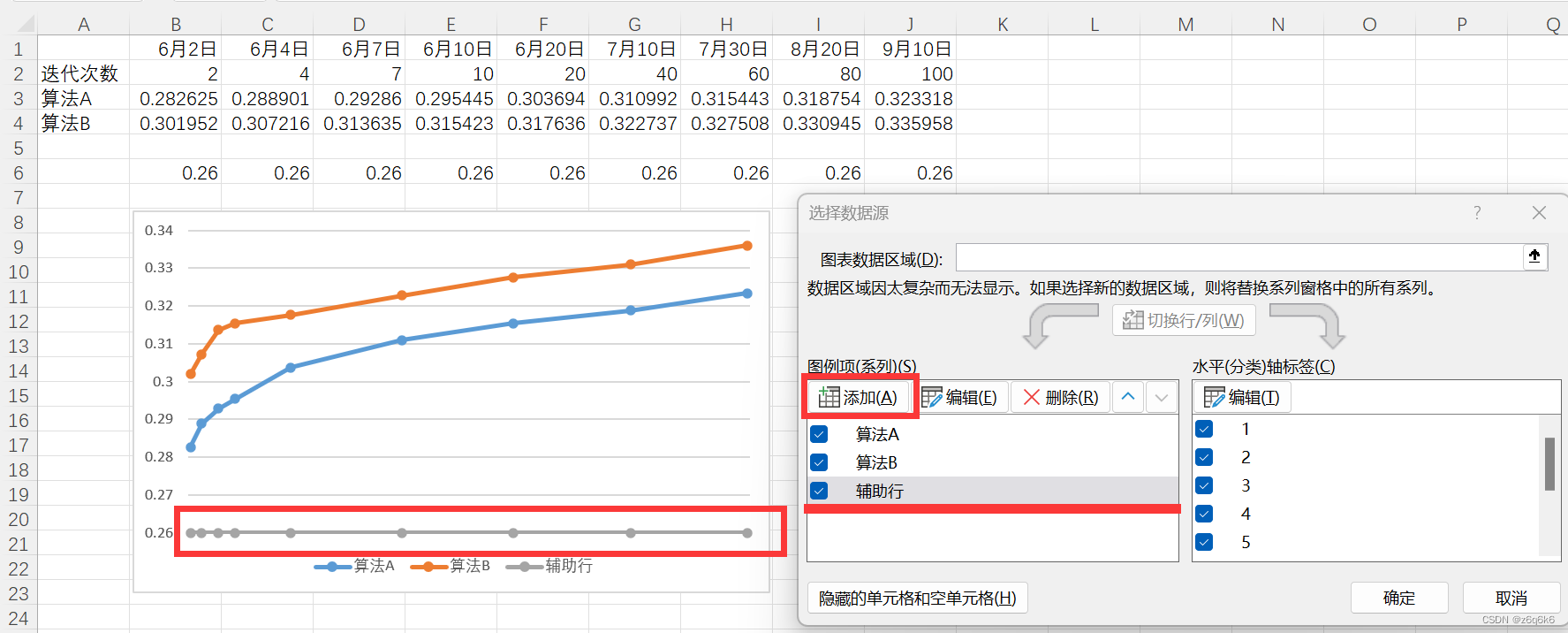

 添加辅助行到图表中

3、添加数据标签

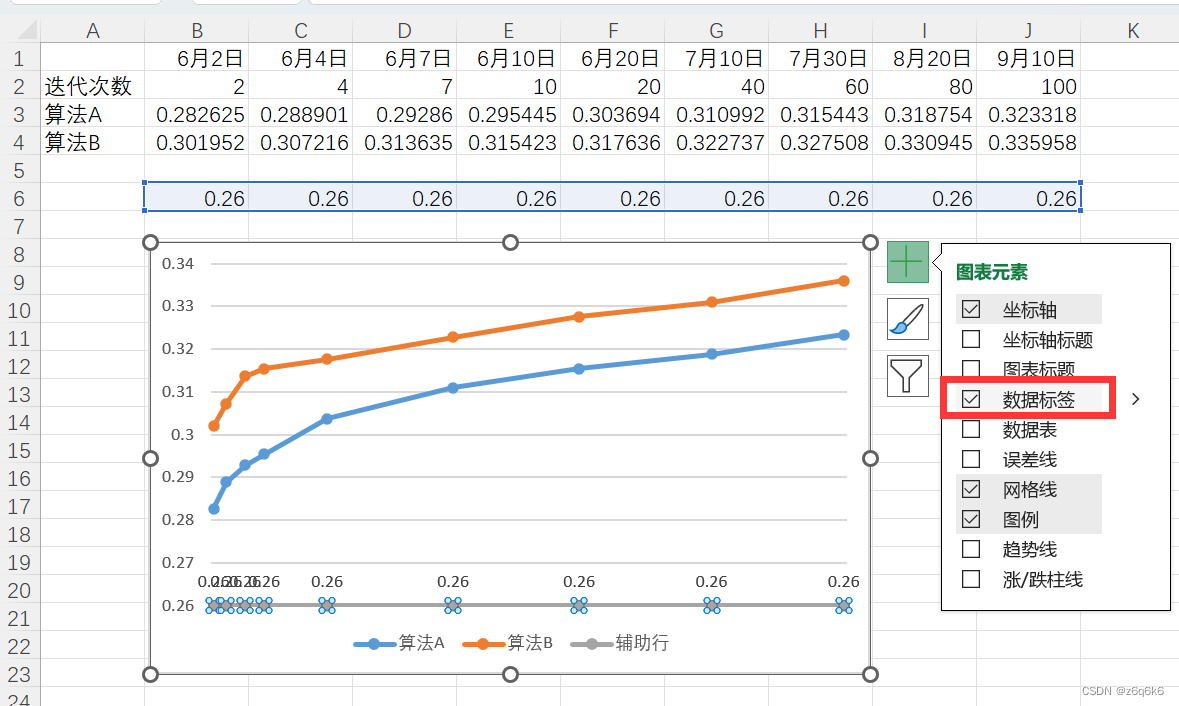

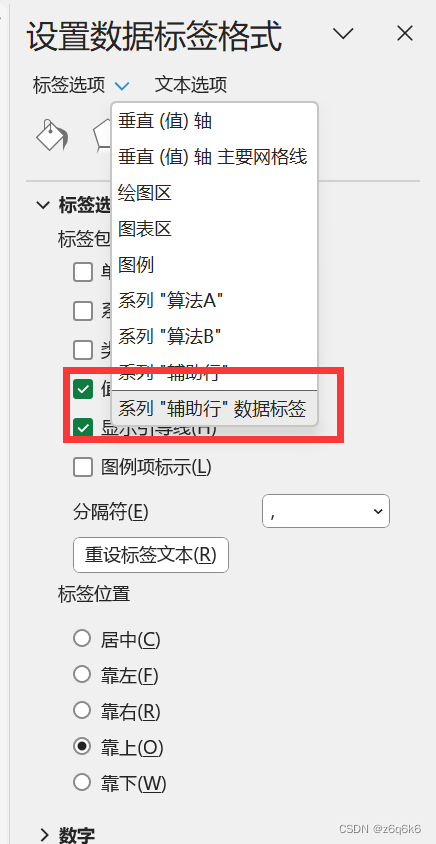

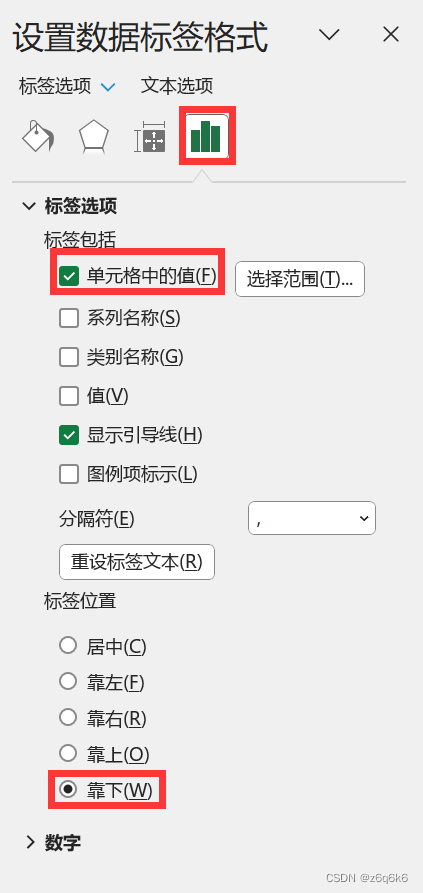

为第二步添加的直线添加数据标签

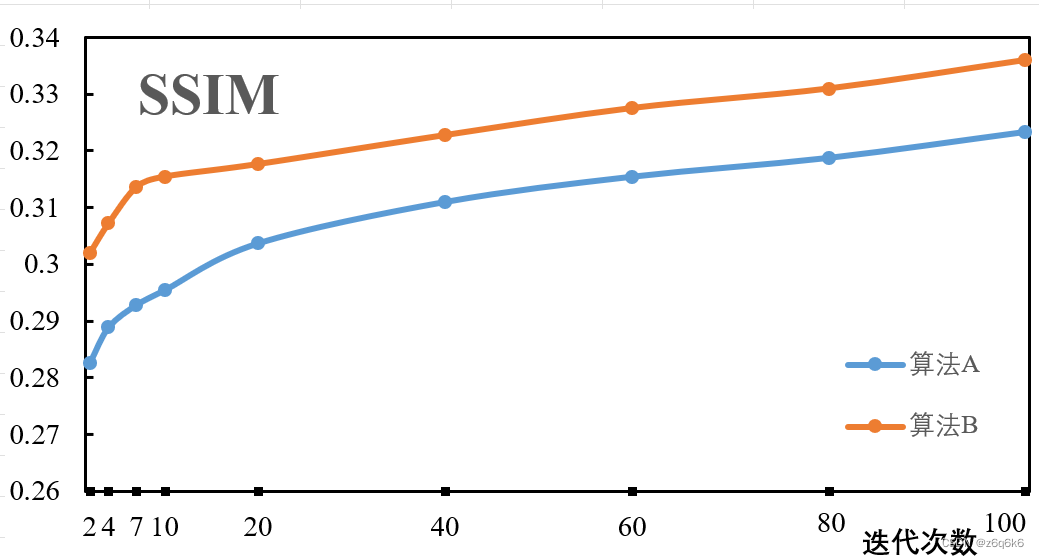

 初步的效果
