地铁FAS设备组成及系统结构

三、JSM-FMM-1C输入模块





七、消火栓按钮J-XAP-M-M500H




 【摘 要】火灾自动报警系统(Fire Alarm System,简称FAS)是地铁自动化系统的一个重要组成部分,监控对象为火灾,利用电子通信技术、检测技术和计算机技术,根据防火特点和要求而设计,地铁自动化系统中的火灾自动报警系统可以及时探测到火灾,自动报警,并且可以探测到火灾的具体位置,输出联动灭火信号,启动相应的消防设施进行灭火。通过火灾自动报警系统,可以将处于萌发状态中的火灾及时消灭,尽量减少火灾带来的危害。本文主要探讨了火灾自动报警系统设备的组成以及系统结构。

中国论文网 http://www.xzbu.com/8/view-6431497.htm
   【关键词】 FAS;地铁;设备组成;系统结构
  火灾自动报警系统便于维护、管理和调试,布线比较简单灵活,兼容性和灵活性非常强,信号传输比较准确可靠,具有误报率低、安全可靠等优点。火灾自动报警系统在设计上的设备结构、现场设备布置以及网络连接等非常关键。
  1 地铁火灾自动报警系统的构成
  地铁火灾自动报警系统采用分散控制、集中管理的基本原则,采取一体化网络、二级管理、三级控制的模式进行设计。设控制中心、车站两级管理,按中心级、车站级、就地级三级控制模式设置。当控制中心故障时,可采用车站级控制,当车站级故障时,可采用就地级别控制,就地级控制具有优先权并遵循人工大于自动的原则。中心级是全线系统的信息管理中心,实现对全线防灾系统集中监控和管理,车站级在车站、主变电所分别设置火灾报警控制器,对其所管辖范围内独立执行消防监控管理。
  2 中央级火灾自动报警系统的构成
  中央级火灾自动报警系统作为全线防灾报警系统的一级管理和一级中央控制系统,是整个系统管理的中心,可以监视全线火灾自动报警系统和联动设备,通过文字和图形的方式实施处理和监视火灾自动报警系统的智能探测器、控制模块、监视模块、自动转换开关等设备的反馈、复位、屏蔽、故障、报警等信息。中心级机房内设置网络控制工作系统,由两套互为备用的火灾报警控制器(网络型)、主备历史数据服务器、主备实时数据服务器、交换机等构成;在调度大厅设置两套互为冗余热备份的中央监控工作站。全线各站所设置的火灾报警控制器等设备均作为网络节点,与设置在中心级机房内的两套互为备用的火灾报警控制器(网络型),通过通信提供的独立光纤,组成一个独立的无主从对等式双环令牌网络,网络资源共享。
  3 车站级火灾自动报警系统的构成
  火灾自动报警系统根据火灾报警控制器和使用的手报、各种功能模块以及火灾探测器等的连接方式,可以分为总线制和多线制两种形式;按照火灾报警控制器对火灾识别方式和火灾检测数据处理方法的不同,可以分为分布智能型和集中智能型两种,根据不同生产厂家生产出的火灾自动报警系统实际产品的形式,可以分为网络通信系统、主子机、中控机三种应用形式。目前,我国地铁中使用的火灾自动报警系统主要是总线制分布智能型网络通信系统,车站级火灾自动报警系统是整个地铁火灾自动报警系统的基本组成部分,主要负责一定范围内的消防联动和火灾探测,是全线火灾自动报警系统网络的一个单元节点。地铁车站级火灾自动报警系统由车站级监控网络、不间断电源、接口设备、消防广播系统、消防专用电话系统、火灾报警控制器、监控工作站等组成。火灾报警控制器在火灾自动报警系统中占据十足轻重的地位,火灾探测器是火灾自动报警系统的“感觉器官”,负责监视周围环境是否发生火灾。而火灾报警控制器在火灾自动报警系统的核心,是系统的“大脑”和“躯干”,可以监视系统设备有无异常情况,为系统提供稳定、持久的直流电源,确保火灾探测器可以有效、稳定、长期工作。当火灾探测器探测到火灾发生之后,火灾报警控制器就会接收到火灾探测器传送的信息,然后迅速进行数据处理,指示报警的时间和具体地点,同时完成辅助控制等任务。火灾报警控制器不仅具有报警、识别、记忆、控制等功能,还具有图形显示、打印输出、联动控制、自动检测等功能,可以直接反应火灾自动报警系统的稳定性、可靠性、先进性以及技术构成等。
   火灾自动报警系统不仅可以探测到火灾的发生、监视火灾的灾情,还可以实现消防联动。火灾消防联动系统包括应急照明、智能疏散、非消防电源、垂直电梯、防火卷帘、气体灭火、通风空调、AFC、BAS等,转化成火灾模式后,可以引导人群疏散、通风排烟、扑灭火灾。所以,火灾自动报警系统在车站级和众多系统都存在接口。
  4 现场级设备的组成
  各个站级的火灾报警控制器的下级布设了数量庞大、覆盖范围广的就地级设备,主要负责探测火情,联动相应的的设备,转化到火灾模式。现场级火灾自动报警系统主要包括以下几种设备: (1)火灾探测器: 智能型光电感烟探测器、智能型感温探测器、线性感温电缆、红外光束感烟探测器等,主要负责发现火灾,及时报警。 (2)电话插孔、消防电话分机以及火灾手动报警按钮: 主要用于现场工作人员或群众实现人工报警和通讯。 (3)控制和监视模块: 主要用于监视设备的运行状态,控制消防设备。 (4)消防广播: 主要用于散布火灾的消息,疏散现场群众,组织现场救灾。 (5)声光报警器和警铃: 主要用于火灾发生时报警。
  5 结束语
  综上所述,火灾自动报警系统是一套综合性控制系统,集成了地铁其他相关设备的优势,并且中央级和车站级的火灾自动报警系统结构将会更方便、更简捷,自动化水平将会越来越高,火灾探测技术迅速发展,如复合探测技术、气体探测技术、火灾图像检测技术、红外探测技术等,以及非火灾条件、神经网络、模糊逻辑等将会在火灾报警探测算法中得到充分的应用,新的火灾探测设备和技术将会逐渐运用到地铁工程中,地铁火灾自动报警系统的可靠性和探测灵敏度将会得到进一步的提高。
  参考文献:
  [1]李春波.地铁FAS设备组成及系统结构[J].铁路通信信号工程技术,2009(4).
  [2]罗红萍.地铁火灾自动报警系统(FAS)的管理与维护[J].现代城市轨道交通, 2005(6).

  [3]李岷奇.地铁综合监控系统中FAS与BAS设计方案探讨[J].科技创业月刊,2010(4).




一、点型探测器

JTW-BD-FST-851C智能感温探测器和JTY-GD-FSP-851C智能光电感烟探测器

一、B501嵌入式探测器底座概述:

  B501嵌入式探测器底座配用于851系列探测器。
B501嵌入式探测器底座用于智能系统,提供有电源(+)和(一)以及远程显示(门灯)连接的螺钉端子。通过电源(+)和(一)线进行通讯。

B501嵌入式探测器底座

B501嵌入式探测器底座结构示意图



二、B501 嵌入式探测器底座主要技术指标:

  1.直径: 102mm (4.0英寸)
2.安装孔距: 50mm、60mm和70mm 接线盒,中心对称

点型火灾探测器安装的基本规定是:探测器接线应留有余量15cm,接线后应封堵接线口。

点型火灾探测器安装的基本规定是:探测器接线应留有余量15cm,接线后应封堵接线口。

JTY-GD-FSP-851C智能光电感烟探测器2012.10月后诺蒂菲尔型号为JTY-GD-FSP-851C,与FSP-851功能一样使用。


一、JTY-GD-FSP-851C智能光电感烟探测器概述:

  JTY-GD-FSP-851C智能光电感烟探测器为可寻址探测器,可向消防人员提供火灾的准确位置。探测器可进行不同的灵敏度设置以适应不同的环境。通过对烟雾浓度值的收集,控制盘可以判断出探测器是否需要维护。
JTY-GD-FSP-851C烟感探测器采用独特的光学探测室设计,能对多种火灾源作出快速可靠的反应。JTY-GD-FSP-851C型为光电感烟探测器;(底座需另外订购)

二、JTY-GD-FSP-851C智能光电感烟探测器参数:

  工作电压:15~32VDC

  最大电流:6.5mA(LED常亮)

  工作温度:-10℃~60℃

  工作湿度:不超过95%(无凝结)

  外形尺寸:51mm(高)×104mm(直径)

三、JTY-GD-FSP-851C智能光电感烟探测器特性:

  ◆圆滑美观的薄型外观

  ◆稳定的抗噪声通讯技术

  ◆十进制地址设置

  ◆双色、双发光二极管设计,提供360度的视角

  ◆正常状态绿色闪烁,报警时红色常亮

  ◆内置磁性测试开关或控制器控制的自动测试



JTW-BD-FST-851C智能感温探测器



一、JTW-BD-FST-851C智能感温探测器概述:

  JTW-BD-FST-851C系列智能感温探测器为可寻址探测器,可向消防人员提供火灾的准确位置。JTW-BD-FST-851C智能感温探测器采用创新的温度传感技术,支持ASIC协议。(底座需另外订购)

二、JTW-BD-FST-851C智能感温探测器参数:

  工作电压:15~32VDC

  最大电流:6.5mA(LED常亮)

  工作温度:-10℃~50℃

  报警温度:57℃;

  工作湿度:不超过95%(无凝结)

  外形尺寸:51mm(高)×104mm(直径)

三、JTW-BD-FST-851C智能感温探测器特性:

  ◆圆滑美观的薄型外观

  ◆稳定的抗噪声通讯技术

  ◆快速响应的感温技术

  ◆十进制地址设置

  ◆双色、双发光二极管设计,提供360度的视角

  ◆正常状态绿色闪烁,报警时红色常亮

  ◆内置磁性测试开关或控制器控制的自动测试






二、防爆探测器

JTY-GD-2151EIS非编址防爆感烟探测器JTWB-BCD-5151EIS(防爆型)点型感温火灾探测器

JTY-GD-2151EIS非编址防爆感烟探测器





一、JTY-GD-2151EIS非编址防爆感烟探测器概述:

  JTY-GD-2151EIS 探测器具有采用现代工艺技术的测试室。JTY-GD-2151EIS防爆感烟探测器设计为对开放式区域提供保护,诺蒂菲尔JTY-GD-2151EIS 此型探测器为本质安全型防爆产品,可用于有可燃性气体存在的危险环境。提供双发二极管指示灯(360度可见),并可接远程指示器(LED)进行复示。使用时须与B401底座、隔离栅及兼容控制器配套使用。(底座需另外订购)

二、JTY-GD-2151EIS非编址防爆感烟探测器参数:

-工作电压:8.5~35VDC
-工作温度:-10℃~55℃
-相对湿度:不超过95%(无凝结)
-断电复位:瞬间断电即可
-额定安全级:EXiaIICT5
-外形尺寸:51mm(高)×104mm(直径)

三、JTY-GD-2151EIS非编址防爆感烟探测器特性:

◆通过BASEEFA测试,额定本质安全级:EXiaIICT5
◆双发光二极管指示灯,360度可见
◆现场可测灵敏度
◆低静态电流
◆SEMS端子易于接线,螺钉有止退功能防止丢失



◆JTY-GD-2151EIS点型光电感烟火灾探测器(防爆型),具有采用现代工艺技术的测量室。此类探测器设计为对开发区域提供保护且须与相兼容的控制器配套使用。此型探测器为本质安全型防爆产品,符合GB3836.1-2000《爆炸性气体环境用电设备第一部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备第四部分:本质安全型"i"》的有关规定。它可用于可燃性气体存在的危险环境。该探测器与嵌入式底座安装,比直接接线式探测器更灵活方便。
◆第一探测器有两个发光二极管(LED)作为360°全方位可见指示灯。这种探测器还具有报警状态锁定功能,报警时LED锁定恒亮。报警的复位可由瞬间的断电来达到。
特性
◆通过BASEEFA测试,额定本质安全级:EEX ia IIC T5
◆双发光二极管指示灯,360°可见
◆现场可测灵敏度
◆低静态电流
◆SEMS端子易于接线,螺钉有止退功能防止丢失
参数
◆工作温度范围:-10℃~55℃
◆工作湿度范围:10%~95%相对湿度,无凝结
◆锁定报警:可瞬间断电复位
工作电压:8.5~35VDC(必须经安全栅供电)
◆静态电流:最大60uA
◆报警电流:最大130mA(此报警电流由控制器决定)
◆直径:51mm(2.0英寸)装于DZ-B401底座
◆高度:104mm(4.1英寸)装于DZ-B401底座
◆重量:88g(3.1盎司)
◆本安防爆参数:Ui:28VDC; li:93mA; Pi:0.65W; Ci:0uF; Li:0mH
◆防爆标志:Exia II C T5
◆执行标准:GB4715-2005/GB3836.1-2000/GB3836.4-2000



JTWB-BCD-5151EIS(防爆型)点型感温火灾探测器


非智能型,需要与安全栅,接口模块或输入模块配合使用,含B501底座,西安盛赛尔产。完全替代老版LZ-1151EIS防爆烟感,底座与老版底座通用


提醒:JTWB-BCD-5151EIS替代JTWB-BCD-5451EIS非编址防爆感温探测器。

一、JTWB-BCD-5151EIS点型感温火灾探测器概述

  JTWB-BCD-5151EIS点型感温(防爆型)火灾探测器是一种传统型两线本质安全型感温探测器,这类探测器是为了对开放式区域提供保护,且需与兼容的控制器(接口模块)配套使用。
JTWB-BCD-5151EIS探测器采用现代工艺技术的热敏原件快速反应电路,可适用于各类恶劣环境,维护简便,故障率低,探测器的两个红色的LED灯正常状态每5秒闪烁一次,故障状态不闪烁,报警状态时锁定恒亮,报警的复位可由瞬间的断电来实现。

二、JTWB-BCD-5151EIS点型感温火灾探测器技术条件

型号JTWB-BCD-5151EIS
直径104mm
高度51mm
工作温度范围-10℃-50℃
工作湿度范围10%-95%
工作电压8.5至28VDC(必须经过安全栅供电)
静态电流≤120UA
报警电流10mA至93mA(必须由控制器限流)
报警复位瞬间断电
执行标准GB4716-2005/GB3836.1-2000/GB3836.4-2000
防爆标志Exia IIC T5
认证标示JTWB-BCD-5151EIS点型感温火灾探测器

三、JTWB-BCD-5151EIS感温火灾探测器底座选择及系统配置图

  JTWB-BCD-5151EIS点型感温火灾探测器选用DZ-B401型插接式底座或可配套使用的底座,按照所选用底座的说明书中的指导安装底座。
系统由控制器、肖特基齐纳二极管安全栅或隔离器、防爆探测器、DZ-B401底座及导线组成。

JTWB-BCD-5151EIS感温火灾探测器系统配置图

JTWB-BCD-5151EIS感温火灾探测器系统配置图

四、JTWB-BCD-5151EIS感温火灾探测器的局限性

JTWB-BCD-5151EIS感温火灾探测器设计为触发并启动应急装置的,没有电源不能工作,感温探测器本身也有探测局限性而且不可能寿命无限。






三、JSM-FMM-1C输入模块


JSM-FMM-1C输入模块产品参数JSM-FMM-1C输入模块产品特点JSM-FMM-1C输入模块产品实拍图

一、JSM-FMM-1C输入模块概述

  水流指示器、消火栓按钮、压力开关等开关量消防设备的状态需要监视模块进行监视。监视模块将此类消防设备的状态按监控或报警两种状态告知控制器,并显示记录。

JSM-FMM-1C输入模块内设十进制拨码开关,可现场编址,占用控制器某一回路中的一个地址。当监视模块接收到开关量的闭合信号后,通过总线将信号输送到控制器,控制器将发出声光报警信号,指示具体部位及联动设备的工作状态。(模块安装盒需另外订购)

二、JSM-FMM-1C输入模块参数

工作电压15~32VDC
最大电流5mA@24VDC(LED常亮)
工作温度-10℃~60℃
相对湿度不超过95%(无凝结)
外形尺寸118mm(长)×106mm(宽)×34mm(厚)

三、JSM-FMM-1C输入模块特性

  1、SEMS型螺钉端子易于安装和维修

  2、噪音滤波通讯可靠

  3、回路总线供电,无需24VDC电源

  4、十进制地址设置

  5、双色发光二极管

  6、巡检时绿色闪烁,报警时红色常亮








四、KM-FCM-1C输出模块


一、JKM-FCM-1C输出模块概述:

  JKM-FCM-1C输出模块为有源输出型,诺蒂菲尔JKM-FCM-1C输出模块可用作24VDC电源、音频(扬声器)或电话装置的开关。(模块安装盒需另外订购)

二、JKM-FCM-1C输出模块参数:

  工作电压:18~32VDC
最大电流:5.1mA@24VDC(LED常亮)
工作温度:-10℃~60℃
相对湿度:不超过95%(无凝结)
外形尺寸:114mm(长)×102mm(宽)×32mm(厚)

三、JKM-FCM-1C输出模块特性:

  ◆内置类型识别电路,控制器自动识别
◆报警设备单独供电
◆巡检时绿色闪烁,动作时绿色常亮
◆SEMS型螺钉端子易于安装和维修
◆十进制地址设置





五、隔离模块ISO-X

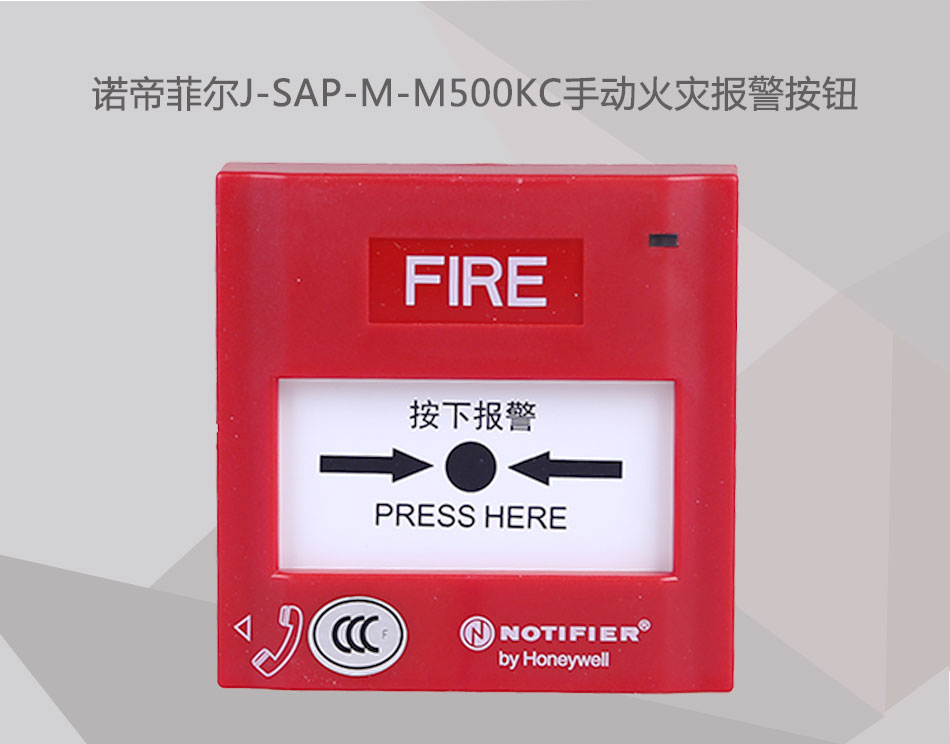

六、手动报警按钮J-SAP-M-M500KC

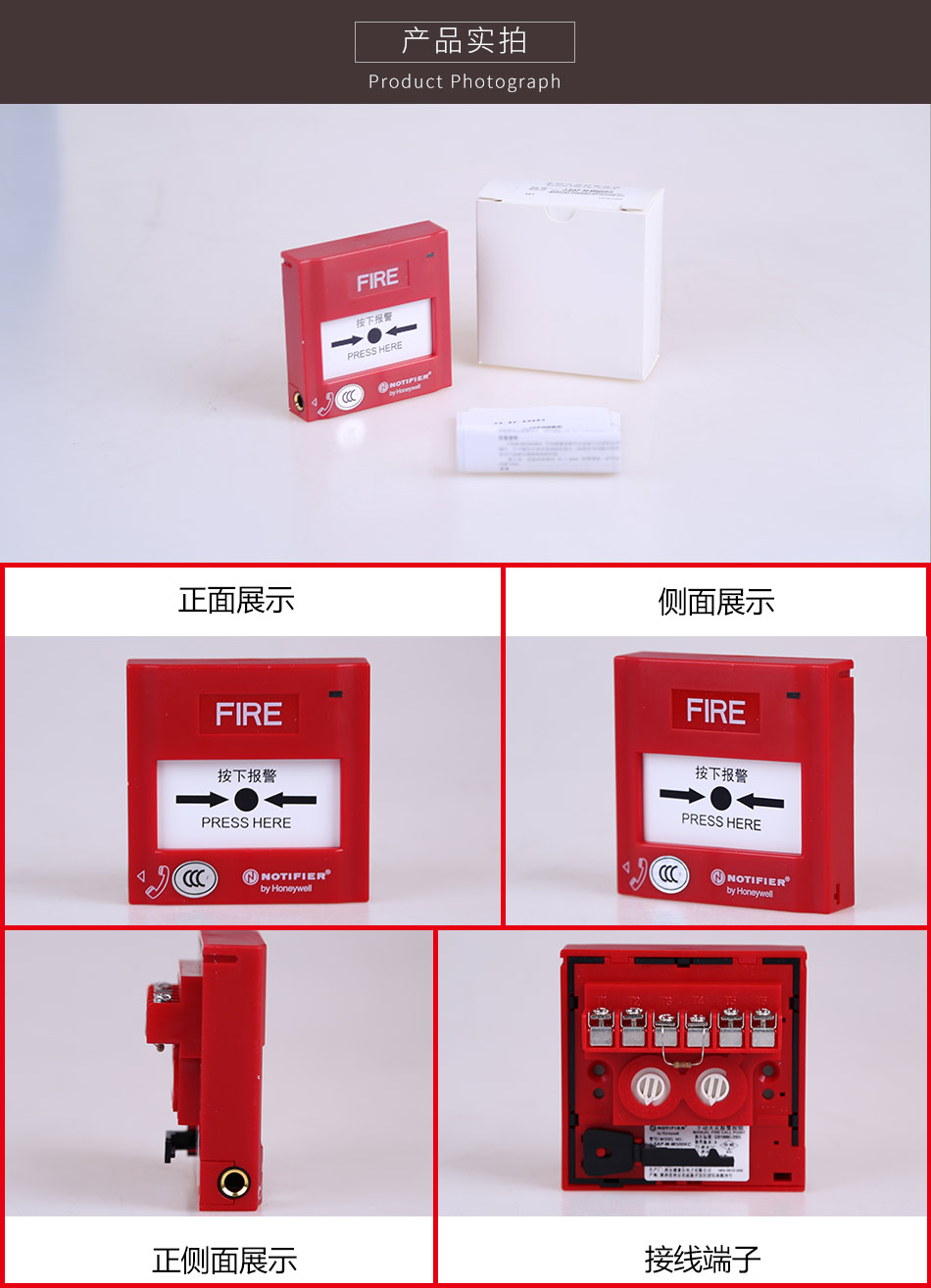

诺帝菲尔手报J-SAP-M-M500KC诺蒂菲尔手报按钮M500KC报警按钮

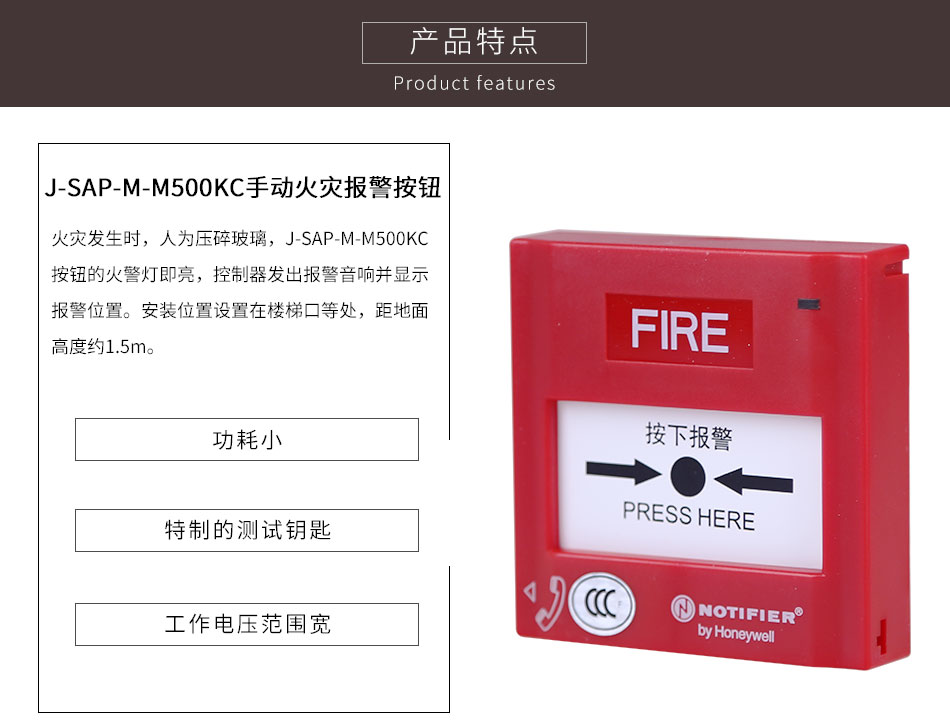

一、J-SAP-M-M500KC手动火灾报警按钮概述:

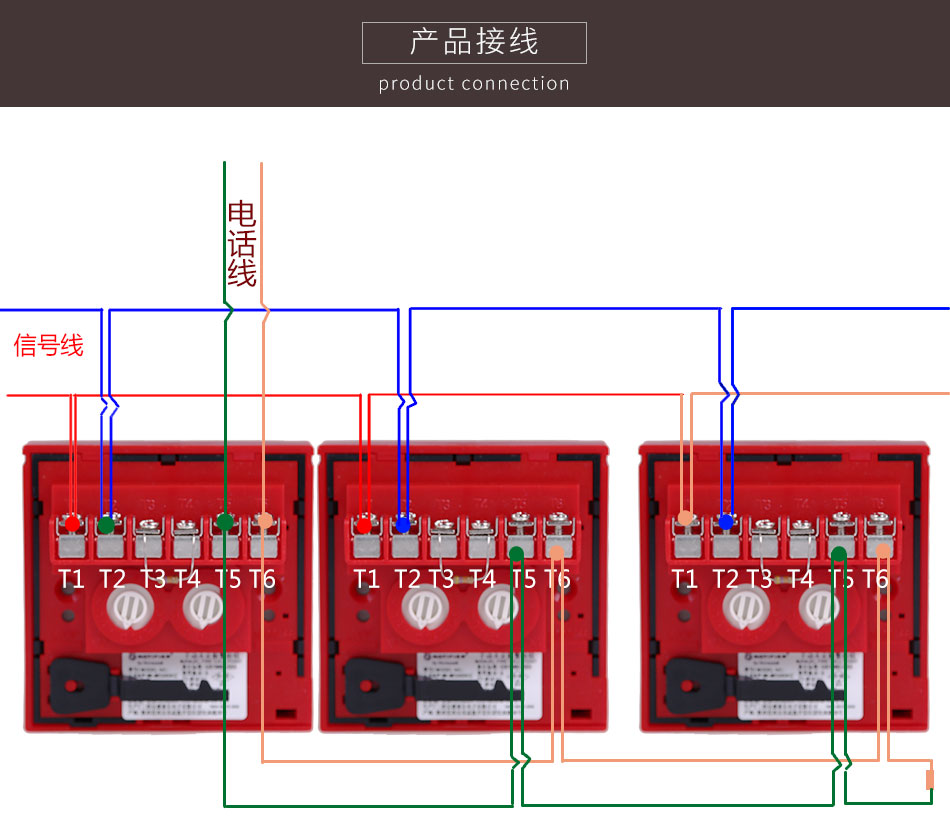

  火灾发生时,人为按下面板,J-SAP-M-M500KC按钮的火警灯即亮,控制器发出报警音响并显示报警位置。安装位置设置在楼梯口等处,距地面高度约1.5m。
该手钮工作电压范围15-30VDC,功耗200µA,备有特制的测试钥匙,不用打碎玻璃,即可测试器报警功能,对于走廊或大厂房需要共用地址的场合。

二、J-SAP-M-M500KC智能手动报警按钮技术参数:

  工作电压:15-32VDC

  静态电流:200µA

  报警电流:5mA(LED额定值:最大30mA)



七、消火栓按钮J-XAP-M-M500H

SYSTEM SENSOR盛赛尔 J-XAP-M-M500H编址型消火栓按钮


一、盛赛尔J-XAP-M-M500H消火栓按钮概述


  J-XAP-M-M500H编址型消火栓按钮是与西安盛赛尔电子有限公司相兼容的控制器配套而使用的一种火灾控制系统没备,该装置是一种智能型可编址的火灾控制系统设备,安装在室内消火栓上用于现场手动启动消防水泵并显示水泵运行状态,该装置可纳入两总线报警控制系统,可间接启动消防水泵,并可接收泵房的反馈信号,当玻璃被打破时,红色LED灯点亮,且保持至启动状态被复位,当水泵启动并给出回答信号后,按钮上的绿色LED灯点亮,并保持至水泵停止工作。

二、盛赛尔J-XAP-M-M500H消火栓按钮技术参数

工作温度-10~55℃
工作湿度5%~95%(40±2℃)
触点容量0.5A/250VAC
静态电流最大400μA
动作电流最大8mA
外形尺寸86.5mm(长)×86.5mm(宽)×38.7mm(高)
执行标准GB16806-2006
软件版本A
认证标志J-XAP-M-M500H消火栓按钮

三、盛赛尔J-XAP-M-M500H消火栓按钮安装条件

  J-XAP-M-M500H消火栓按钮可以安装于正常的室内环境中,它不能用在室外或危险的场合(如果在这些地方使用,有关产品建议请找你的供应商。)
嵌入式:应选用标准的86×86m㎡的预埋盒,水平安装孔距60mm。

四、J-XAP-M-M500H消火栓按钮安装接线


五、J-XAP-M-M500H消火栓按钮外形尺寸图

六、J-XAP-M-M500H编址型消火栓按钮的测试

  测试消火栓按钮时,将提供的测试钥匙插入消火栓按钮右下侧的槽中,玻璃会微倾斜并模仿消火栓按钮操作,此时,控制器上应显示该消火栓按钮报动作,消火栓按钮指示灯应恒亮以表示消火栓按钮功能正常,复位消火栓按钮时,取下测试匙,在控制器上使系统复位。


八、声光报警器P900XN




注:J-XAP-M-M500HC智能消火栓按钮为M500H的升级版。

J-XAP-M-M500HC智能消火栓按钮概述J-XAP-M-M500HC智能消火栓按钮参数J-XAP-M-M500HC智能消火栓按钮特点J-XAP-M-M500HC智能消火栓按钮接线图J-XAP-M-M500HC智能消火栓按钮实拍

一、J-XAP-M-M500HC智能消火栓按钮概述

  J-XAP-M-M500HC消火栓按钮是安装在室内消火栓上用于现场手动启动消防水泵并能显示水泵运行状态的装置。 诺蒂菲尔J-XAP-M-M500HC智能消火栓按钮装置是一种智能型可编址的火灾控制系统设备。可纳入两总线报警控制系统;可直接启动消防水泵;并可接收泵房的反馈信息,按钮上LED灯亮表明水泵已运行。该产品结构简单、安装方便,工作可靠,电压低(DC24V),电流小,可较大幅度降低工程成本,给配套设备的选用和施工带来很大方便。

  J-XAP-M-M500HC消火栓按钮可以安装于正常室内环境中。不能用于室外或危险的场合,该手钮为嵌入式安装,应选用标准的76×76mm的预埋盒,水平安装孔距60mm。 (手报安装盒需另外订购)

二、J-XAP-M-M500HC智能消火栓按钮参数

  1、额定电压:24VDC

  2、额定电流:静态200μA

  3、报警电流:5mA(LED额定值最大30mA)

 1、控制线:无论有源还是无源,都是2线;
  2、起泵确认灯反馈线:2线
  如果采用报警器点亮起泵确认灯,可以不设此线;如果是采用消火栓泵控制箱反馈点亮起泵确认灯,应设此线。
  结论:消火栓按钮要求直接启动消火栓泵,其联动和反馈不宜过分依靠报警器,建议,4线。

  海湾牌消火栓按钮根据型号分为J-SAM-GST9123和J-SAM-GST9124两款产品。J-SAM-GST9123型消火栓按钮,是无源启泵方式,需要一组信号线和一组启泵线。J-SAM-GST9124型消火栓按钮,具有DC24V有源输出和现场设备无源回答输入,采用三线制与设备连接,可完成对设备的启动及监视功能,此方式可独立于火灾报警控制器。



九、消防电话分机

总线电话是带地址的电话,就是说每个电话对应一个地址,可以通过不同的地址找到相应的分机。二线电话是不带地址的电话,正常情况下是提机既可以进行呼叫



十、消防模块箱

消防报警模块集中放置

就是输入输出模块呀,用不用模块箱主要看设计,也有模块跟随设备安装的。
模块箱是主要是用于模块的集中安置和防护,接线箱是专门为消防报警系统线路分线和接线而设计。一个是专门放模块、一个是专门放线的。







第一章  系统内容描述

1火灾自动报警部分

火灾自动报警部分主要由安装在整个XX大酒店建筑内各个部位的火灾探测器及手动报警按钮、消火栓按钮等设备组成。火灾探测器就如同火灾报警系统的“眼睛”,通过各自的火灾探测传感器采集现场的火警信号,实时传送给火灾报警控制器,火灾报警控制器进行各种智能的分析判断后发出火灾报警,并联动相应的联动设备,进行人员疏散和灭火。手动报警按钮则作为自动报警的一个关键补充,如人为发现火情后及时按下手动报警按钮,通知主机何处发生了火情,并进行相关的联动措施。

本系统中的火灾报警部分包括智能烟感探测器、智能温感探测器、智能红外光束感烟探测器、车库非编码感温探测器、可燃气体探测器、手动报警按钮、地址式消火栓按钮等设备组成。

2.2联动控制部分

联动控制部分主要是在火灾报警后,进行人员疏散和灭火的联动,保护建筑物内的人民生命财产安全。联动控制与火灾报警相辅相成,缺一不可,有了可靠的火灾报警还需要有同样可靠的联动控制,这样才能在火灾发生时把火灾造成的损失降到最低。

联动控制部分包括消火栓系统联动、自动喷淋灭火系统、消防广播强切、切断非消防电源、防火卷帘门、电梯首次迫降、声光报警器、空调通风系统切断、防排烟系统联动、煤气阀联动、客房蜂鸣器底座联动等联动控制。消防联动控制系统还留出与消防广播、楼宇自控、安防等弱电系统、时钟的接口等。

2.3系统配置说明

 本着安全可靠、技术先进、经济合理、使用方便的原则,针对XX大酒店的消防报警系统的技术要求,详细配置如下:

1)本工程采用的诺帝菲尔系统由消防报警控制器NFS3030、监控图文电脑计算机、消防广播通信系统、感烟感温探测器、联动模块、楼层显示器等组成,系统构成示意图如下图:





火灾报警及联动构成示意图图

2)本工程依据招标设备量和平面图,得出如下设备量:

序号

型号

名称

数量

1

FSP-851

智能烟感探测器

2114

2

FST-851

智能温感探测器

137

3

B501

智能探测器底座

1764

4

B501BH

智能蜂鸣器底座

489

5

M500K

手动报警按钮带插孔

206

6

J-XAP-M-M500H

消火拴按钮

305

7

FMM-1

输入模块

538

8

FCM-1

输出模块

540

9

FSH-751

恶劣环境智能光电感烟探测器

2

10

FSB-200S

红外对射探测器

2

11

FSL-751

极早期报警激光感烟探测器

2

12

TD-751

普通嵌入式感温探测器

705

13

RP1002PLUS

气体灭火控制盘

4

14

NBG-12LRA

紧急启停按钮

9

15

QD-98

放气指示灯

9

16

SD-751

普通嵌入式光电感烟探测器

15

17

LDM-64AH

火灾显示盘

34

18

P2475RLZ

声光报警器

187



依据以上的外部设备数量,计算出总的智能探测器点数为2257,模块总点数为1589。NOTIFIER一台火灾报警联动控制器NFS3030满容量为3180个地址点,32个ACS点。因此配置两台NFS3030控制器,无论是探测器地址点容量、模块点容量、ACS地址点容量、还是总容量都大于20%的裕量。为此我们按工程实际容量和实际情况配置了两台10回路NFS3030控制器。另外按照工程中实际情况需求,我们还设置了图文计算机监控中心ONYXWORK STATION、电话系统一套、消防联动控制台。最后,根据补充文件要求,在保安部和工程部24小时有人值班的地方分别设置了一台消防报警控制副盘NCA,NCA是消防网络上的一个独立节点,能够映射和管理显示本项目中两台控制器的内容,当任一建筑内发生火灾时,两建筑物的消防报警控制盘都能显示出火警地点并发出声光警报。




系统功能描述

     本方案中的火灾自动报警系统涵盖了图形监控计算机(ONYXWORK STATION)、火灾报警控制器(FACP)、现场火灾探测设备、联动输出输入模块、联动控制系统,这些设备各自功能不同,但又相辅相成,实现整个大楼的火灾保护。

1图形监控计算机(ONYXWORK STATION)的功能

   作为图形监控中心,负责接收并储存各消防设备主要运行状态,接收火灾报警并显示报警部位,包括火灾报警、状态监视、设备故障报警、网络故障报警,指挥抢险救援的全部活动,进行火灾信息的处理与传送,同时具备提示操作人员的功能,并存储操作人员的各项操作记录。各项记录(如故障、设备维修、清洗等)在图形监控计算机ONYXWORK STATION上可进行在线编辑并输出至打印机或磁盘等,同时归入历史档案管理。

本工程在XX大酒店的首层消防控制室设一台图形监控计算机ONYXWORK STATION,ONYXWORK STATION是一台高性能的工业级计算机,能够接收XX大酒店建筑各分区的火灾自动报警系统全部状态,包括火灾报警、监视报警、设备故障报警、网络故障报警和火灾报警控制器NFS3030上的各类事件,并以图形和文字方式显示所有网络节点状态和网络事件。ONYXWORK STATION采用操作人员密码登录进入方式,记录不同时间段内该操作人员的各项操作记录和系统事件,便于操作权限管理管理和日后事故调查分析。ONYXWORK STATION将各项记录存储在硬盘上的专用目录,能够对这些记录进行在线编辑,并能输出至打印机和磁盘机或刻录数据光盘(计算机需配备刻录机)进行“软、硬”两种方式的数据存储,便于进行历史档案的管理。

图形监控计算机ONYXWORK STATION具有友好的人机界面:基于Windows™操作系统平台;通过鼠标/光笔的视窗型“点击”的简单操作方式,了解设备的状态信息;鼠标移动在屏幕中的不同操作区域时,光标会自动改变作出相应的指示;火灾发生时,无需操作人员介入,自动显示报警平面;在图形屏幕中还有新事件窗口和已确认事件窗口以显示所有非正常状态;通过菜单按照用户设定的预编程序直接放大或缩小到预定平面以获得每点的详细资料。

图形监控计算机ONYXWORK STATION最多可以设定256个操作人员,每个操作人员具有独立的登录名称和密码,操作人员的权限等级由管理人员设定,不同级别的操作员具有不同的访问权限。同时,操作人员登录系统将跟踪操作过程,历史管理器将操作人员、事件和采取的措施按时间和日期记录在磁盘中。此外,ONYXWORK STATION中已捆绑Secure DesKtop™,该软件包可以让管理人员限制其他人员访问Windows工作站,确保计算机处于FAS系统工作状态。

报警时,消防值班员通过菜单方式了解报警区域及设备更详细的资料,并输入正确的密码,确认报警情况,关闭声光报警。火灾报警主机ONYXWORK STATION的屏幕上,有专用的系统复位“按钮”,消防值班员可在ONYXWORK STATION上用鼠标点击,实现系统的复位。

ONYXWORK STATION的编辑功能强大,可以通过不同的逻辑组合,直接在现场编辑自定义的故障报警信号。此外,ONYXWORK STATION还包括有一个完整的设备图符库,制作特殊的设备图符,增加、编辑和删除设备和图形均可在现场进行。

ONYXWORK STATION的多功能搜索过滤器,将不同类型的历史记录按输入条件进行分类,使历史管理器成为一个高效的管理工具。通过历史记录窗口快速、简单、准确地显示所需记录,并能将数据分类读取生成《探测器状态报表》、《当前火警列表》、《当前故障列表》、《历史火警列表》、《历史故障列表》、《操作员记录列表》等报表并打印。通过对事件存储文件的分析,了解何时发生何事,便于分析事件发生的原因。

ONYXWORK STATION的容量为200,000个网络监控点,可存储至少30,000幅屏幕地图。每幅屏幕地图能通过鼠标放大或缩小。可通过接口连接一台21寸(或更大屏幕,根据业主要求设置)的大屏幕显示器,用以显示整个XX大酒店火灾自动报警系统的各种信息及主要设备运行情况。

图形监控计算机ONYXWORK STATION具有网络的自诊断程序,通过自诊断程序,判定网络故障的位置及原因;当有故障发生时,在操作界面上有醒目的故障报警标志和声音警报,及时进行故障报警,提醒值班人员进行相应的故障排除工作。由于NOTI·FIRE·NET网络是点对点的无主从式网络,其组成网络的节点(NFS3030和ONYXWORK STATION),均具有自己独立的CPU和RAM,用于存储各个节点的操作程序和历史记录,每个节点的运作都是独立的。当网络中发生连接故障或节点故障时,其他节点将以独立或重新组成子网络的方式保持正常运作。NOTI·FIRE·NET网络的这种高度的重组和自愈能力,最大限度的保证了XX大酒店内FAS系统的正常运行。

    美国NOTIFIER™消防自动报警系统,作为全球最大的火灾探测及自动报警器生产企业,汇集了全球最顶尖的控制器设计人员的宝贵经验,开发研制的NOTI·FIRE·NET自动报警网络系统硬件或软件,均采用先进的无主从式点对点网络结构,遵循模块化原则,使系统具有的可靠性高、可维护性简便、可扩展性高、产品系列通用性高等先进性能。NOTIFIER™产品软件能够对故障进行诊断,同时允许管理人员进行在线修改(在NFS3030主机前面板键盘上或ONYXWORK STATION工作站计算机界面上)、离线编辑功能。

2火灾报警控制器(FACP)的功能

    本工程在XX大酒店的首层分别设置有消防控制室,设置有3台NFS3030联动型火灾报警控制器、联动控制柜、彩色图文显示工作站、打印机、消防专用电话主机、消防应急广播音源。FACP的功能主要用于监控整个XX大酒店的火灾报警及联动系统,同时向监视控制工作站ONYXWORK STATION传送时时的消防信息。

NOTIFIER™的NFS3030联动型智能火灾报警控制器,具备火灾探测、火灾事故警报、联动控制输出等多种功能的一套完整的防火、安全报警系统。NFS3030采用先进的模块化设计思想,系统的组合非常灵活,可以根据用户的要求,自由选择系统监控回路的数量以及易于将紧急广播、公共广播、紧急电话等子系统接入,全面地对大型建筑物提供保护,为火灾的早期发现和突发火灾后的紧急处理,提供有效可靠的手段。每个NFS3030联动型智能火灾探测报警控制盘,最多可拥有十个监控回路,一台NFS3030主机,可管理3180个智能监控点。

    NFS3030具有友好的人机界面,符合人体工程学设计原则,拥有先进的32位微处理器(精简指令集CPU)、640字符简体中文LCD显示器、满足24小时监视和30分钟报警的后备直流电源装置。NFS3030主机除了具有先进的主微处理器(CPU)外,每个回路卡上都带有微处理器(CPU),当主处理器(CPU)发生故障时,各回路卡上的微处理器(CPU)按“本地模式”(LOCAL MODE)进行运行,在发生火灾时,同一回路设备仍按联动程序进行联动输出,是真正的分布智能系统。

NFS3030遵循先进的模块化设计原则,其内部部件均为为标准插接件,可任意安装在专用支架的不同位置;各部件具有通用性,可用于不同组合的NFS3030主机上。NFS3030主机的主处理器(CPU)有强大的事件存储功能,共可存储4000条历史记录,便于分析事件发生的原因。640字符的大屏幕LCD的显示为简体中文显示,可显示160个汉字,设置合理,最大限度的提供信息。显示内容包括以下内容:明确报警类型、报警设备、时间、地点等,并且在LCD显示器上翻看一条完整的信息不超过1秒。

NFS3030是联动型的火灾报警控制器,控制盘带有消防联动控制部分,因此除了具有LCD显示外,NFS3030主机还有易于理解的LED灯和开关按钮组合。操作人员在紧急情况下,可以通过启动设在NFS3030上的手动直接控制装置,直接启动相应的重要消防灭火设备,不会因其他非灭火设备故障因素而影响它们的启、停,最大限度保证系统设备的可靠性。NFS3030的联动功能,完全满足最新版国标GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的技术要求。联动操作的界面为中文,标签为可更改的插拔型标签,以帮助消防值班员在紧急情况下有信心的执行系统命令和救灾命令。

NFS3030将采集数据传输到网络上,并根据网络或/和站内程序作出反应。由于每一台火灾报警分机NFS3030都有独立的微处理器才(CPU)和存储单元,所有的数据库是保管贮存在各自的控制器内,每个控制器100% 运作独立于其他控制器。

在系统报警、故障时,NFS3030上的LCD以简体中文文字方式准确显示报警/故障点的地址说明、设备类型、位置(用户定义信息)和时间等内容。其中,用户可定义信息可达20个中文字符,其余为系统固定格式。

    NFS3030能报告状态的变化如下:

在正常的情况下,面板会显示“系统正常”字样信息、当前时间和日期。

当探测到异常情况时相应的LED(报警、监视或故障)应会闪亮。报警状态时控制盘应发出脉冲声响信号,在故障状态时则应长鸣,并在ONYXWORK STATION自动弹出相应区域的平面图,弹出时间不大于0.8秒。

在系统某一点出现异常情况时,火灾报警控制器显示:用户标记表;设备类型(感烟探测器、警铃、手动报警按钮等);监视点状态(报警、故障)。

信息确认:按动相应的确认按钮能确认报警或故障状态。确认功能采用密码保护,避免不具有操作权限的人员行使此功能。若一个不具有操作权限的人员按下了确认键,则会显示“权限不足”的信息,此时只能通过按键观察列出的每一点,但不能确认这些数据。当有资格的操作权限的人员行使确认权限后,显示故障被确认的信息。在所有报警点被确认后,LED变为长亮,蜂鸣停止,报警点数目及故障点连同提示会按时间顺序进行显示。

报警消声:若“报警消声”按钮被按下,所有报警信号会停止。被消声的信号由控制盘正面的消音LED显示。先消声,后确认。并有集中确认和单独确认两种确认方式。

系统复位:“系统复位”按钮在报警状态被纠正后使系统恢复正常状态。复位过程应有简单提示信息(如“过程中”、“复位完成”和“系统正常”等)保证操作者能继续操作。复位前所有的报警状态必须先排除。若报警信号还存在,系统仍保持异常状态。系统控制继电器不能复位。控制盘发出声响信号和报警LED信号,显示器显示出系统报警和故障点的总数,并带有提示信息以便再检查这些点。若这些点已被确认过,则不需要再确认。

NFS3030的历史记录共有4000条,基于火灾发生的几率应低于故障发生的方面考虑,这4000条记录设定成火灾报警记录1000条、故障报警记录1000条、设备状态及系统操作记录各1000条。

系统故障提醒器:当系统中仍有故障而事故音响信号又已消声,这时故障信号按照程序设定的时间间隔每隔一段时间鸣叫一次,以提醒操作人员维护系统。间隔时间和提醒时间可由程序设定。

访问级别:NFS3030主机的操作权限级别共分为4个级别。密码为8位数,由数字(0~9)和26个英文字母组成,具有操作权限的人员才能更改密码。为了保证密码输入的安全,密码输入不被显示(以*显示)。键钮按下时会发出短促的声音。输入正确的密码后,会显示“允许进入”信息。操作人员在设定的时间内(可调)不操作键盘或人为关闭,则再次操作时需重新输入密码。以下键钮/开关可以组成不同的操作级别:报警消声;系统复位;调时间/日期;手动控制;开/关/自动控制;隔离/启用;清除历史报警记录;清除历史故障记录;开关报警校核。

监视和控制功能:NFS3030通过报警控制器回路总线上的监控模块,实现相关火灾设备的状态监视和动作控制,通过预先编制的报警联动程序,执行各类型设备的控制并监视其动作状态。

3现场火灾探测设备

3.1火灾探测器

在在各层房间、走道、防烟楼梯前室、电梯前室、电梯机房等设置智能光电感烟探测器FSP-851(具体设置详见设计院施工图纸);在厨房、发电机房、汽车库等有烟存在的场所,设置感温探测器FST-851;在地下车库部分设置了非地址型感温探测器TD-751,并通过接口模块FZM-1接入报警回路。防火卷帘门两侧设置智能光电感烟FSP-851、智能感温探测器FST-851,控制防火卷帘门的降落。在酒店中庭采用红外线光束烟感探测器,并按按照消防规范规定的位置设置了相应数量的手动报警按钮和消火栓按钮。

所有探测器上都自带有原装LED,当探测器报警时,自动点亮显示火警。所有智能探测器都共用标准探测器底座B501,在酒店客房采用蜂鸣器底座B501BH,所有非地址型探测器都共用标准的非地址底座B801,当探测器拆离底座时,控制器会报出故障报警。

   3.1.1 智能感烟探测器、感温探测器

智能型感烟探测器FSP-851、感温探测器FST-851均带有微处理器(CPU),内置的微处理器(CPU)能独立运行,当智能型感烟探测器FSP-851探测到环境模拟量的数值发生变化时,向主机发出查询请求。而对于状态正常的探测器,主机只进行基本轮询,这样就大大减少了系统的数据传输,从而提高了系统的效率。同时FSP-851、FST-851都采用诺帝菲尔具有专利技术的FLASHSCAN协议进行通讯,FLASHSCAN协议采用数字压缩编码通讯方式,通讯速率可以提高50倍,并且大大提高了系统的抗干扰特性。

智能探测器具有自诊断及历史记录功能:智能型感烟探测器FSP-851、感温探测器FST-851能持续不断地进行自诊断,提供重要的维护保养数据,自诊断的结果在火灾报警控制器、ONYXWORK STATION(图形监控计算机ONYXWORK STATION)上查看。

智能探测器具有对环境自动的漂移补偿和平滑处理能力:漂移补偿是指对每个烟感传感器模拟数据进行判断并对缓慢的变化进行补偿(缓慢变化通常由感烟室内的积尘引起)。漂移补偿可使探测器即使在积尘的情况下,维持原有探测真正烟雾的能力,避免误报警。该系统按NFPA72规定自动执行周期性的灵敏度测量,从而减少维修费用。软件还提供平滑过滤器,以消除由电气干扰引起的瞬间干扰信号。

智能探测器具有早期警告的预报警值功能:具有9级预报警和9级报警功能,预报警时仅启动控制器本地声光警告信号,预报警可以锁定也可自恢复,并可用来启动报警控制程序中指定的具有控制功能的程序。

自优化预报功能:每个智能探测器均可设置为“自优化”预报。在该方式下,探测器“学习”其周围的正常环境,长期测量峰值的模拟量,然后使设置的预报极限比正常峰值稍高,以取得极高的预报灵敏度,又能避免非火灾信号。

    灵敏度可调(包括自动昼/夜灵敏度调整)功能:探测灵敏度分为9级,可进行手动调整,也可以在软件中进行预设定,实现昼/夜灵敏度自动调整。

   具有高度的稳定性:智能型感烟探测器FSP-851、感温探测器FST-851采用光电耦合隔离、电气耦合隔离技术,具有抗强电磁干扰的能力(抗20V/m),抗风速(20m/s)此外所用的元器件品质优良,因而探测器性能稳定。

   具有高度的防潮、防腐蚀性能:智能型感烟探测器FSP-851、感温探测器FST-851的微处理器(CPU)设在火灾探测器的探头内,电路板表面和CPU上由防潮、防腐蚀的专用材料覆盖;同时底座仅作为探测器安装板和接线端子,并加防水垫圈,不带任何电子元件和电路板;同时,探测器的外壳为防腐蚀、防老化聚合体,因而探测器具有高度的防潮、防腐蚀性能。

智能型感烟探测器FSP-851、感温探测器FST-851可通过控制器NFS3030主机的前控制面板上的键盘,或专用软件Veri.Fire™远程调整探测器的有关参数,系统的使用非常简单。

智能探测器还具有除尘报警功能:当探测器的漂移补偿达到一定程度,其性能受到影响时,将给出特殊的警告。警告有三个级别∶(1)低室值(LOW CHAMBER VALUE)警告,说明检测器有硬件问题 (2)提醒维修,说明积尘已经接近但未达到允许极限;(3)急需维修,说明积尘已经超过允许极限。维修提醒可使设备在性能受到影响以前便得到维护。

智能探测器能通过现场输入、并可在线编程,自动寻址。

3.1.2极早期报警智能激光感烟探测器

在机房、控制室等重要房间设置FSL-751 VIEW极早期报警激光感烟探测器。FSL-751 VIEW 激光感烟探测器是烟感探测极早期报警技术的革命。独特的设计,结合Notifier控制器中的AWACS先进算法,使感烟探测灵敏度比当前的光电技术高10到 50倍。因此,能对阴燃火提早报警。其性能可与当今最新技术媲美,而安装费用却相当低廉。

FSL-751光源使用亮度极高的激光二极管,结合特殊的透镜和镜面光学技术,可达到比传统光电传感器更高的信噪比。另外,高度聚焦的光线加上AWACS算法,使系统可以区分尘埃和烟雾颗粒,从而使该探测器可以达到极高的灵敏度,同时不受空气中尘埃、棉絮和小昆虫等引起的假信号的影响。

该探测器内置先进的电子装置,将现场测得的烟雾浓度模拟量值进行必要的数字处理,在Notifier最新的FlashScan协议(U.S.专利号 5539389)支持下,以数字通讯的方式向报警控制器提供实时烟雾浓度值。

3.1.3恶劣环境智能光电感烟探测器

FSH-751 HARSH 感烟探测器可以在一般感烟探测器无法正常工作的恶劣环境中提供早期火灾报警。该探测器带有微型抽气风扇和高性能过滤膜,空气和烟雾抽入光电感烟室前,尘埃和水汽被过滤掉。典型使用环境如食品制造、面粉厂、造纸厂等。因此考虑在地下二层洗衣房污衣通道设置安装FSH-751 HARSH 感烟探测器。

该探测器内置先进的电子装置,将现场测得的烟雾浓度模拟量值进行必要的数字处理,在Notifier最新的FlashScan协议(U.S.专利号 5539389)支持下,以数字通讯的方式向报警控制器提供实时烟雾浓度值。

3.2手动火灾报警按钮/消火栓按钮

采用M500K编址手动报警按钮。每个防火分区至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不大于30米。手动火灾报警按钮设置在公共活动场所的出入口处。

手动火灾报警按钮应设置在明显的和便于操作的部位。如附近有消火栓箱,可设置在其附近。当安装在墙上时,其底边距地高度为1.3~1.5米,且有明显的标志。

所有手动报警按钮都为带电话插孔手报,并都为智能型,直接接入回路,报警时发光二极管常亮。

消火栓按钮安装在每一个消火栓箱内,为智能型消火栓按钮,当任意一个消火栓按钮按下后,可在主控屏上显示消火栓按钮位置和状态。消火栓按钮自带硬线启泵功能,能直接启动消防泵,并通过启泵回答信号点亮消火栓按钮上的LED灯。

3.3智能型监控模块

监视模块FMM-1用于监视各种设备的运行/动作状态。

控制模块FCM-1、FMM-1用于控制各种联动设备。

模块的外壳均采用密闭式结构,可用于潮湿、有粉尘的工作环境中。模块的稳定性高,防灰尘、抗电磁干扰、抗温度影响、抗射频干扰,产品具有很好防水、防潮、抗腐蚀等性能。模块智能程度高、触点动作准确、内置工作状态指示LED。采用双十进制的编址方式,易于安装工人准确地进行地址码的设定。智能模块采用分布智能技术,自带CPU,自己判断各种报警和故障。可根据施工要求灵活安装于现场的合理位置。模块能够输入无源触点,并把模块和受控设备间线路的开路、短路状态等故障在主机或区域报警控制器上显示。

3.4隔离模块

 不带地址,每回路上都合理设置了隔离模块ISO-X,能有效将短路的探测器或者线路隔离。

3.5火灾声/光报警器

通过控制模块来控制相应的声光报警器、警铃联动报警,采用耐腐蚀性材料制作,并标有火灾报警字样。工作电压:DC24V±15%,监视电流<10A ,工作电流<180mA。报警声压>90dB,闪光75cd.

3.4彩色图形显示设备

   彩色图形显示设备采用NOTIFIER™的ONYXWORK STATION系统,ONYXWORK STATION是经过UL认证的专用于NOTIFIER™消防网络的彩色图形显示设备,其性能非常优越,详细功能和配置请看优点描述和设备技术参数。

3.5与其他系统的接口

NOTIFIER™支持多种系统接口,我方承诺所提供的火灾自动报警和消防控制系统与其他相关系统接口满足以下要求:

我方无偿提供火灾自动报警和消防控制系统的通信协议、数据格式等有关条件,接受业主协调与各系统承包商配合,设计、调试有关接口软件,达到使用要求。

NFS3030主机具有RS232/485通讯接口,以及具备安防、门禁等无源开关点接口,同时通过BACnet 网关提供BACnet协议接口。我司无偿开放上述接口协议,




第二章  系统应用技术描述

4.1 先进的网络技术

考虑到XX大酒店具有星级酒店的重要性,火灾报警系统对网络功能的应具有高标准要求功能,结合美国NOTIFIER™先进的系统网络技术,我们所推荐的FAS网络系统方案具备了系统的高稳定性和高可靠性、系统整体性和灵活性好、易于管理、成本和营运成本低等特性。NOTI·FIRE·NET网络技术代表了当今火灾报警控制网络系统的世界先进水平。

NOTIFIER所采用的NOTI·FIRE·NET网络系统是基于工业网络结构ARCNET的高速计算机点对点式无主从局域网络,采用令牌环传递网络协议。网络系统的布线灵活多样,可以按照使用要求,任意按环型、星型、总线或混合型等方式联网。

由于NOTIFIER™网络卡应用了“旁通离线”技术,网络中的任何节点设备发生故障时,均能够自动离线,而不会影响网络通路,不会造成主网络或子网络发生网络短路或开路,保障网络通讯安全。

NOTI-FIER-NET采用无主从对等式网络,全部网络节点设备资源共享,图形监控计算机ONYXWORK STATION通过程序定义,能够监测网络内全部节点的详细信息,并能够输出全部控制指令;ONYXWORK STATION与火灾报警控制器NFS3030均作为FAS系统网络的节点、各设备独立工作,方便了系统的管理与抗风险能力,同时使气体灭火报警控制系统的地位和可靠性得到高度提升。

4.3  图形显示系统作为FAS系统网络节点

本方案中由NOTIFIER™提供的中文图形网络显示控制工作站取代传统的CRT显示系统。ONYXWORK STATION作为图文显示系统基于中文Windows®平台,以工业控制计算机应用于火灾报警控制系统,完成系统信息的图形、文字显示和事件信息的记录与管理任务。

按传统方式,CRT一般通过一个RS232或485接口,而不作为FAS系统网络节点。这种情况下,由于CRT不能享受网络资源,故CRT的内部程序通常被设置为仅能相对独立地处理本分控级系统信息(如平面图、探测器等设备分布位置、设备状态、中文地址、地址编码等)。同时,鉴于通用性和系统安全性考虑,各个火灾报警控制器制造商一般对CRT仅提供较为初级的RS232或485接口通讯协议:一般情况下仅提供向CRT上传报警、故障、信号反馈、屏蔽、输出执行等状态信息;火灾报警控制器仅接受CRT复位、屏蔽和测试等下传指令。其它下传控制指令如:读取探测器数据、控制点动作输出等,一般不提供通讯协议。也就是说CRT仅能作为分控制级的图形显示和信息储存与处理的辅助工具,不能通过CRT以直观的图形方式介入系统的操作和控制(如点击探测器图标读取探测器当前工作曲线、点击控制设备执行输出控制动作等等)。同时当某个分控级的报警控制器发生故障时,一般情况下,FAS网络和CRT主控级无法反映出故障类型等信息,造成系统管理复杂化。

(美国NOTIFIER™目前仍旧可提供上述传统型RS232/485接口的CRT)随着网络技术的不断提高和发展,NOTIFIER™所推出的网络控制工作站ONYXWORK STATION的功能日益完善,NOTIFIER™所采用的NOTI·FIRE·NET网络系统是基于工业网络结构ARCNET的高速计算机点对点式无主从局域网络,成熟的计算机局域网技术和令牌环传递协议的应用,不但使ONYXWORK STATION能够快速准确地监视网络节点状态,同时网络传输协议更深入火灾报警控制器工作主程序的内核。ONYXWORK STATION的程序被设计为多任务、多用户、多级别的网络图形工作站,不仅能够以图形和中文文字方式监测并处理网络节点报告的信息、通过点击图形或图标界面直接发送控制点指令、监视并分析节点通讯故障,而且通过用户级别密码设定,还可按照选定的级别任意屏蔽节点信息和控制范围,从而使ONYXWORK STATION能够非常轻松地替代传统型的CRT。由于ONYXWORK STATION功能的强大,和网络通讯协议比较RS232/485接口通讯协议有相当深入的开放性,使图文处理工作站的功能得以全面提高和升级。

再有,ONYXWORK STATION具备针对各节点设备的用户程序的下载和上传能力,改变各个节点控制分机的用户程序,不必到设备现场,系统高级主管在ONYXWORK STATION上就可以实现,极大地提高了系统管理的效率;还有,ONYXWORK STATION直接联接到FAS网络中,能够高效率的监测、分析并记录各节点的运行状况。

使用NOTIFIER™的ONYXWORK STATION使系统的整体完整性、可靠性、可操作性、经济性、便于系统维护性等方面的性能得以极大提高。

4.4   获美国专利的AWACS智能火灾感应算法

探测器内部配备有AWACS智能火灾感应算法的专用CPU,即以NOTIFIER™的独特运算方式进行数据处理及决策判断,其技术水平远高于探测到烟雾浓度并与储存数据比较的火灾判断的技术。

根据实验室内及对工程现场的测试经验,AWACS能对真实的火灾进行判断,并有效清除各种电气干扰和环境影响。

·         漂移补偿功能:通过AWACS算法对每个感烟探测器的数据进行计算,并对缓慢的变化进行补偿,缓慢变化通常由感烟室内的积尘引起。漂移补偿可使探测器即使在积尘的情况下,维持原有探测真正烟雾的能力,避免误报警。同时系统按NFPA72规定自动执行周期性的灵敏度测量,从而减少维修费用。

·         平滑处理功能:AWACS智能火灾感应算法提供平滑过滤器,以消除由于电气干扰引起的瞬间干扰信号。不同探测灵敏度使用的平滑算法不同。

·         维修警告:当探测器的漂移补偿达到一定程度,其性能受到影响时,将给出特殊警告。警告有三个级别:(1)低室值警告,说明探测器有硬件问题;(2)提醒维修,说明积尘已经接近但未达到允许极限;(3)急需维修,说明积尘已经超过允许极限。维修提醒可使设备在性能受到影响以前便得到维护。

·         灵敏度调整功能:提供九级探测灵敏度,可人工设定,也可在昼夜间自动改变。根据预先设定的报警极限还可选择九级预报警灵敏度。预报可以锁定也可自恢复,并可用来启动报警控制程序中指定的具有控制功能的子程序。

·         自由化预报功能:探测器可“学习”周围的正常环境,长期测量环境峰值,然后使设定的预报阈值刚好超过一般峰值,以取得极高的预报灵敏度,又能避免非火灾信号。

·         多探测器关联算法功能:多元探测器算法(获美国专利),当每个探测器报警时控制主机能将这个探测器与邻近两个探测器读数综合分析对火灾作出快速判断,使探测灵敏度提高1~2倍。

4.5  获美国专利的FLASHSCAN协议

FLASHSCAN(U.S.专利号)是NOTIFIER 开发的新的通讯协议,可以大大提高模拟智能设备之间的速度。该协议中,模拟智能设备以组群的方式通讯,可以使整个系统的通讯速度提高5倍以上。FLASHSCAN协议可以不间断地与回路上的所有设备保持通讯,保证快速响应速度的同时又不丢失探测器的信息。数字通讯协议非常稳定,无须屏蔽线通讯就可达3800米。探测器采用全信息通讯方式,控制器可以进行趋势分析和运行复杂运算。






第三章  软件结构描述

本技术方案书所推荐的NOTIFIER™产品,无论火灾自动报警控制器NFS3030或网络图形显示控制工作站均使用产品成熟的、配套的并已经通过了国际标准认证机构认证的、标准通用软件。

NOTIFIER™火灾报警控制系统的设备运行系统软件是成熟的、独立的产权自主软件,应系统设计原则、并严格遵循国际、国内相关标准编制,并通过了多家国际标准认证机构认证,成为本产品配套的标准通用软件。

在实际应用方面,为客户提供了非常宽阔的定义“用户程序”的软件手段和硬件设备。完全能够满足本工程FAS系统的各项要求。包括对综合监控系统开放的接口通讯协议,都是符合现行国际标准的标准计算机通讯协议。一般情况下,不存在软件二次开发的问题。

本方案中涉及到的软件主要为三大类,一类为控制器内部嵌入式处理器应用软件;另一类为工具软件(NOTIFIER™开发的离线编程软件VeriFire Tools);再有就是基于中文 Windows 2000/XP操作系统平台的图形显示控制系统软件ONYXWORK STATION。

5.1 控制器内部嵌入式处理器应用软件

 此类软件为生产厂家研制开发的,针对不同系列火灾自动报警系统产品具有不同的版本和内容,该软件在出厂时已存储在控制器内,主要功能是管理控制器所安装的各个模块化插件(回路卡),实现与外围现场设置的智能探测器和智能模块之间的信息通讯,内置美国专利技术AWACS智能算法,将探测器传递来的火灾探测信息与数据库信息进行类比,从而做出正确的火情判断;该软件同时为用户操作提供友好的人机界面,可根据不同的使用环境是用不同的语言界面;该软件同时为用户不同的联动控制要求设立联动编程平台,用户可根据实际工程要求采用逻辑方程式填空方式方便地进行用户程序的编制;控制器具有大容量的储存空间,分类储存应用软件、用户软件、报警状态等事件信息。控制器应用软件采用现代“闪存”存储技术,不需每次运回厂家对EPROM芯片进行重新擦写,可直接通过离线编程软件VeriFire Tools 下载应用程序到控制器实现系统升级。

  5.3 VeriFire Tools 离线编程工具软件的特点

VeriFire Tools 是离线的编程和测试使用工具,可大大节省安装时间,增加对具体系统编程的信心。它基于中文 Windows 2000/XP操作系统平台,提供先进的功能,帮助安装调试人员。安装人员可在办公室中轻松的为控制盘编制并调试整个程序,保存备份文件,然后将其带到现场,通过便携式电脑下载到控制盘。该程序包括一般的编程错误检查,比如没有激活任何输出的输入点,或没有连接输入点的输出点。同时包括仿真程序,可列出所有被某个输入点激活的输出点(或反之,列出所有和某个输入点连接的输出点)。

VeriFire  Tools具备比较功能,对安装、运行维护人员的帮助很大,当编制新程序时,可与以前版本比较,找出差异。如该程序是通过面板键盘修改的,可将其上载至VeriFire Tools,然后和磁盘上保存的旧版比较。分析程序差别可帮助安装员进行安装调试。NFPA 72要求对火灾报警系统的所有已被修改的点作100%重新验收测试。VeriFire Tools可帮助安装人员确定被修改的点。

5.3 ONYXWORK STATION图形显示控制系统的软件有如下特点

l  简体中文 Windows 操作系统平台

l  鼠标/光笔广泛采用视窗型“点击”操作方式

l  自动显示报警平面,无须操作人员介入

l  自动改变光标来指示屏幕的可操作区域

l  新事件区和已确认事件区以图形方式显示所有非正常状态

l  操作人员登陆系统能够记录所有操作

l  历史管理器将操作人员、事件和采取的措施,按时间/日期记录在硬盘上

l  多功能搜索过滤器使历史管理器成为一个高效的管理工具

l  允许制作大约三万幅平面图形

l  历史管理器可存储无限事件。记录超过十万条后,每增加一百条记录会发出一个警告。

l  包括一个完整的设备图符库,并可现场制作自定义的设备图符。

l  现场增加、编辑、修改、删除设备和平面图

l  将设备或系统事件,与文字、图形、声音文件建立关联。

l  对网络点进行在线状态查询、编程和编辑。

l  ONYXWORK STATION中已经捆绑Paintshop Pro多功能绘图程序,方便绘图。

l  编辑界面可导入.dwg文件,可直接应用建筑平面图绘制报警平面图。

l  现场修改平面图与工作平面相关联,无须二次编辑。

l  每个输入点有5种图标图形来代表:正常、报警、预警、故障、隔离状态

l  每个输出点有4种图标图形来代表:正常、启动、故障、隔离状态

l  能够直接点击图标控制网络上NFS3030上联接的控制输出点。

l  单个或按组来复位网络上NFS3030中的点或区。

l  通过颜色区分,报告异常事件区域和设备隔离区域

l  小型历史记录查看器,可快速查看最近一千个事件记录,并有彩色编码区分

l  能够直接下载/上载网络上任何一个NFS3030节点编程文件和记录文件,当NFS3030改变用户程序时,可实现远程网络操作。

l  任何程序的改变,均记录在历史记录中。

l  提供几乎没有数量限制的不同级别操作人员操作密码。

l  每个功能、每个节点都可以通过任选组合,编制操作等级。

l  SVGA 1024×768分辨率真彩色显示方式。

l  火灾或故障报警音频可编程




第四章  系统技术参数

 6.1  NFS3030智能火灾探测报警器

     NFS3030火灾自动报警控制器(联动型)是一个带有32位微处理器的高性能大型火灾报警控制器,具有强大的功能,可满足任何规模的建筑物对火灾自动报警控制系统的要求,其主要功能参数(不仅限于)如下:

l  32位微处理器,内置操作系统,采用UNICODE技术,内核汉化,是真正意义上的中文化的控制器

l  配置640字符(带LED背光)显示器时,支持中文显示,以简体中文显示探测器、手动报警按钮的报警信号和防排烟设备、灭火设备的状态信号,按业主所需设定文本,显示每个现场设备的位置。

l  显示器设有10个LED指示灯:电源灯、火警灯、预警灯、安全灯、监控灯、系统故障、其它。

l  显示器设有全套标准QWERTY键盘和特殊功能键,可在现场控制器上进行报警及联动控制程序的编制设定。

l  完全现场编程或用VeriFire Tools编程工具离线编程,并可进行程序的检查和对比。

l  控制器内置蜂鸣器和确认、信号消音、演习、系统复位、灯检等触摸按键。

l  最多9个用户,可进行口令设置和权限选择。

l  系统可设定多达十种联动逻辑,可实现业主的任意组合控制。

l  功能强大的逻辑方程式多达1000个,可实现对灭火设备和各部位的风机、防火排烟阀、雨淋阀等设备进行联动控制的任意组合编程。

l  可连接POM-8A系列硬线水泵、排烟风机、正压风机控制手动控制装置。

l  可以存储4000条历史记录(报警、故障、状态监视、其他),独立的1000个报警事件。

l  先进的历史记录过滤器可根据事件类型、时间、日期、地址进行事件归类。

l  独立的网卡接口,网络连接即接即通,通过网卡与彩色图文显示控制工作站通讯;

l  配置专用通讯接口(网关),可实现与其它第三方系统的通讯;

l  可实现每个点的火警校验选择,并带校验计数器;

l  自动编程和步行测试报告;

l  多CPU模块化设计,系统配置灵活

l  可配置10个回路,每个回路可接159个智能探测器和159个智能模块(手动报警器、监视模块、控制模块),单机容量可达3180个监控点;

l  报警回路为二总线制,支持环形、非环形和T形接法;

l  支持降级操作模式,在主CPU故障的情况下,探测器可激活警报电路和报警继电器,提高了系统的可靠性

l  回路采用非屏蔽双绞线,3800米超远距离布线(最大线径时)

l  EIA-232打印机接口,支持中文打印

l  EIA-485(ACS模式)接口支持多达32组矩阵式LED复示显示器及模拟地图盘

l  RDP通讯接口支持多达32个LCD-160大屏幕液晶楼层显示器,支持中文显示

l  火灾报警控制器对系统不停地实行巡回检测,液晶显示器时时向用户提供充分的系统资料,显示信息分为火灾报警、故障、状态监视和安防四大类分组计数显示。

l  可编程多线输入/输出电路卡接口,支持多达96路多线输入/控制输出

l  支持VIEW®早期报警激光探测器、HARSH®恶劣环境探测器和烟温复合探测器

l  全数字、高精确、高可靠的FlashScan 通讯协议(美国专利号 5,539,389)。

l  可在现场(控制器上)进行任一火灾报警探测器9级报警灵敏度和9级预报警灵敏度的设置。

l  支持NOTIFIER™独有的先进的AWACS算法:漂移补偿、维护警示、自由化预警、多探测器关联运算

l  内建十个灭火控制区:紧急停止、手动启动、延时、启动定时和交叉联动

l  联网应用时,网络信息共享,支持跨盘联动

l  自动编程功能,方便系统安装调试

l  配置可编址专用电源,为系统提供24VDC及给电池充电,同时具有备电监控、充电监控、AC电源监控及AC掉电保护功能;

l  备电及充电回路:电流限制,密闭铅酸电池,25-200AH;可选择的充电电流,2.0A或5.0A。

l



  6.2图文监视控制系统ONYXWORK STATION

本工程彩色图文显示控制工作站采用NOTIFIER™网络图文显示控制工作站ONYXWORK STATION,ONYXWORK STATION运用视窗操作系统特有的“所见既所得”的方便性实现整个系统的监视、控制、管理、设定等功能。其主要功能参数(不仅限于)如下:

l  ONYXWORK STATION网络彩色图文工作站配置专用火灾自动报警及联动管理软件,可自动显示报警点的中文信息及建筑物的消防平面图,可实时打印报警信息及报警平面图。自动存储报警资料,可按任意条件查询历史记录并可以用中/英文方式打印输出。并可向值班管理人员提示紧急状况应急处理预案,值班人员可在ONYXWORK STATION上直接操作控制整个火灾自动报警网络内的联动输出,实施疏散、排烟、灭火等动作。

l  ONYXWORK STATION内置火灾自动报警网络专用网卡,作为等同于控制器的独立节点接入火灾自动报警网络(NFN网),ONYXWORK STATION不依附于任何一台控制器,与控制器之间通过火灾自动报警网络专用网卡相连。

l  ONYXWORK STATION软件系统配置:简体中文Windows平台,Windows2000或WindowsXP 系统;随机提供全套正版平台软件、ONYXWORK STATION火灾自动报警系统管理软件、MS-OFFICE软件、防病毒软件等。同时提供系统启动恢复光盘及全部相应设备驱动程序光盘;工程投入使用后,提供编制的应用程序软件备份光盘。

l  ONYXWORK STATION软件特性:具备友好界面,文字显示及打印均未简体中文;可存储多达3000幅建筑平面图;在每一幅平面图上的不同类型的设备以不同的图标来表示,同一类型的设备具有不同地址的标注,任一设备均具备正常、报警、预警、故障、屏蔽等不同状态的不同显示形式。报警、故障时ONYXWORK STATION具有声响警示功能。无需操作人员介入,可自动弹出并锁定报警层平面图,同时弹出文字告警窗口,明确显示发生灾害的位置名称、报警设备类型、报警时间等文字信息,打印机同步打印该信息。当多条火警信息产生于不同层时,系统显示最后火警层平面,系统值班管理人员可根据文字告警窗口的信息方便地查找其他报警设备具体位置的平面图层。

l  ONYXWORK STATION图文工作站具备多重不同级别登录的密码保护功能,不同级别的人员拥有不同的操作、改变参数、编程权限。不同人员拥有独有的密码,系统历史管理器将操作人员登录进入的时间、所做的操作均记录在案,已备后查。

l  ONYXWORK STATION网络图文工作站设有管理员、值班员、普通用户三大类别密码等级。管理员等级最高,管理员可进行全部系统操作和编程工作,由管理员确定可进入本系统的值班员的人数、个性密码,管理员可针对不同的值班员授予不同的操作权限,权限范围存在多种不同组合,确保不同级别的值班员在不同权限范围内进行操作。普通用户权限最低,只能进行信息查询、调看平面图和简单的确认消音操作。

l  ONYXWORK STATION图文系统自带系统防退保护功能,只有系统管理员才能退出系统程序,任何其他操作人员均不能关闭该系统。

l  强大管理功能的历史记录管理器,可实时记录火灾报警系统网络中包括火灾报警、故障、气体灭火控制系统等监控点发生的各类信息。信息内容包括但不限于:事件类型、设备类型、设备地址、发生时间等。信息自动存储到硬盘数据库,历史记录管理其具备多重查询和过滤功能。

l  ONYXWORK STATION图文工作站可存储的历史事件记录信息的数量是没有限制的,每存储100个事件系统给出一个提示,当存储的信息数量超过100,000时,系统将信息自动转存归档。

l  硬件配置:

     采用工业控制型主机,Pentium IV 2.8GHZ 主频CPU; 512M 内存,DDR333、80G硬盘;40倍速DVD-RW刻录机;64M显存独立显示卡;分辨率1280*1024  19’液晶显示器;以太网卡等计算机配件,可连续走纸的针式打印机。



6.3智能光电感烟探测器 FSP-851

            NOTIFIER ™的FSP-851型(光电)探测器是模拟可寻址薄型(高度仅1.66英寸)烟感探测器,由于FSP-851是可寻址的,其控制面盘能向消防人员提供火灾的准确位置。FSP-851还是模拟装置。控制面盘不仅能知悉探测器的位置,而且能确知探测器腔中烟雾的浓度。探测器进行不同的灵敏度设置以适应不同安装环境。模拟装置不断地向控制面板发送烟的浓度值。通过对这些浓度值的收集,控制盘可以判断出探测器的积尘是否过量。“需维护”的指示能让安装人员在烟感探测器发出误报之前清洁探测器。FSP-851型智能光电传感器中设计独特的感光腔具有极高的信噪比。能感应出很多种燃烧物所产生的烟雾。

特点

l  圆滑的薄型设计(高度仅1.66英寸)

l  光电和离子探测器可共用的底座。

l  可寻址模拟通讯。

l  稳定的通讯技术,具有抗噪声能力。

l  低待命电流。

l  地址开关采用旋转十进制01-159。

l  可选择外部单联发光二极管附件(A400Z)。

l  双发光二极管设计提供360度的视角。

l  发光二极管在每次巡检探测器时闪烁,报警时长明。

规格参数

l  尺寸:1.66”(42.164毫米)高 X 5.1”(105.14毫米)直径

l  装运重量:3.6安士(104克)

l  工作温度:-10℃-50℃

l  UL认证的风速范围:20米/秒

l  相对湿度:非冷凝状态10%--93%

l  电压范围:直流15-32伏特

l  待命电流: 光电:230μA @ 24 VDC

l  330μA @ 24 VDC发光二极管电流(最大):6.5mA @ 24 VDC(开)

6.4智能感温探测器  FST-851

FST-851系列智能感温探头用于NFS3030高级多功能系统中,探测火灾产生的热量并将探测到的温度模拟量报告给控制盘。由于采用了模拟量信息,从而使得用户,安装人员和维护人员能够得到比普通型系统更多的信息。同时,由于该探头是可编址的,所以,它可以帮助消防人员更快地在早期确定火灾地点。

特性

l  双温探测。

l  升温速率型,15℉(9.4℃)/分钟

l  工厂设定值135℉(58℃)。

l  由探头提供地址。

l  地址设定采用直接十进制输入。

l  两线制回路。

l  醒目的双LED,在每次接到巡检信号时闪亮

l  报警指示灯的观察角度为360°(双LED)报警时LED常亮。

l  内含通讯和设备类型标识电路。

l  简洁,极富时代感的外观。

l  可在控制盘进行远距离功能测试。

l  内置测试开关,由外部磁铁触发。

l  低待机电流。

l  获得UL-521认证。

l  带有抗干扰功能。

l  可直接表面安装或接线盒安装。

l  单独的插入式底座,便于安装和维护。

l  独立的底座,可以更换光电,离子和感温传感器。

l  底座采用SEMS 接线螺丝。

l  4-5V级可燃塑料。

l  外部LED输出,连接单独选购的RA400Z外部指示灯。

l  另有带蜂鸣器,继电器和隔离器的底座可供选择。

l  可选购隐蔽式底座安装套件。(RMK400)

规格参数

l  工作温度: -10℃- 50℃

l  工作电压/电流范围: 15 - 28V

l  (峰值DC),5mA (LED指示灯常亮时的电流)。

l  探头待命电流: 最大150uA.

l  传感器: 电子,双感温.

l  定温报警: 57℃

l  差温选项: 15℉(9.4℃)/分钟

l  相对湿度: 10%到93%



6.5智能模块

 本工程提供的智能模块主要分为三种:监视模块、控制模块,接口模块,线路隔离模块。

l  每一个智能模块均具有独立地址码(隔离模块除外)并带有状态显示指示灯。

l  监视模块可监视触发装置,当非编址触发装置向控制中心报告其状态时,使用监视模块的地址。

l  控制模块可用于控制警铃等警报装置,控制模块可设定为常开或常闭的节点,并可连接24VDC电源为被控设备供电 。

l  报警控制主机时时监视每一个模块状态,显示模块的位置、动作状态分及故障原因等信息。

l  每个输入点能独立分辨开路、短路及报警信号。监视模块接收开关量信号,并可将其按要求设置成火警报警信号或状态显示。

l  智能模块与智能探测器共同连接在报警联动总线上的任意位置。

l  线路隔离模块不占用报警联动总线地址。



6.6智能监视模块 FMM-1

NOTIFIER的FMM-1模块是NFS-640、 NFS-3030与常开触点报警触发装置之间的接口,适合监视单一装置。

特性

l  内装型号识别系统,控制盘能自动识别该装置为监视模块。

l  直接由控制盘的SLC回路供电,无需额外电源线供电。

l  抗干扰性强(EMF/RFI)。

l  裸露的镀锡线头,方便接线。

l  十进制地址设置(01-159)。

规格参数

l  操作电压:15-28VDC(峰值)

l  静态电流:最大230微安,加监控电流。

l  温度范围:-10 ℃ - 50℃

l  湿度范围:10% - 95% 相对湿度



6.7智能控制模块FCM-1

NOTIFIER的FCM-1模块用于NFS-640和 NFS-3030,亦可用于AM2020和AFP-400。它提供继电器输出,用于启动风扇、节气阀及其它控制设备。可编程为联动或手动。

l  内装型号识别系统,控制盘能自动识别该装置为FCM-1。

l  内部电路和继电器由SLC回路的两根导线直接供电,无需外接电源供电。

l  抗干扰性强(EMF/RFI)。

l  SEMS螺钉带有夹片,方便接线。

l  提供两个C型继电器。

l  十进制地址设置(01-159)。

l  正常状态下,LED绿色闪烁;报警时红色常亮。

规格参数

操作电压:   15-32VDC。

最大电流:   5.1mA(LED锁定常亮)

静态电流:   270uA (LED闪烁)

触点容量:   2.0Amp @ 30 VDC (电阻性)

  1.0Amp@30 VDC (电感性)

  0.9Amp @ 110 VAC

温度范围:   -10℃ - 50℃

湿度范围:   10% - 93%(无凝结)



6.8 非编码探测器接口模块  FZM-1

      智能探测器在总线上占用一个独立地址,不能并联常规探测器。对于走廊、大厅等需要并联安装的大面积场所,可通过接口模块FZM-1完成。接口模块FZM-1在回路总线中占一个地址。一个FZM-1最多可以连接25只常规型探测器。



特性

l  支持兼容的两线制感烟探测器。

l      监视输入线路和外接电源的状态。

l      抗干扰性强(EMF/RFI)。

l      SEMS螺钉带有夹片,方便接线。

l      十进制地址设置(01-159)。

l      正常状态下,LED灯绿色闪烁;报警时红色常亮。

   规格参数

l  工作电压:15 - 32 VDC

l  静态电流:255uA (LED闪烁)

l  最大电流:5.1mA(LED常亮)

l  终端电阻:3.9K欧姆

l  外部供电:18–28VDC,纹波最大0.1Vrms,90 mA(最大)

l  温度范围:-10℃-50℃

l  湿度范围:10% - 93% 无凝结

l  外形尺寸:114.3mm(高) x 101.6mm(宽) x 31.75mm(厚)

l  监视线路末端有一个3.9Kohm的终端电阻。



6.9隔离模块  ISO-X

    特性

l  直接由SLC回路供电,不需要附加电源

l  集成LED闪亮表示正常状态,短路时出现持续发亮

l  抗干扰性强(EMF/RFI)

l  自动断开SLC回路进行短路保护,防止因短路导致整个回路故障

l  短路排除后自动复位

l  支持NFPA形式的4、6、7的接线方式。

   参数

l  工作电压 15-28VDC

l  电流范围 LED报警时为5mA

l  待命电流 400µA

l  脉冲电流 30mA

l  温度范围 -10℃~50℃

l  相对湿度 10%~95%



6.10智能玻璃手报  M500K

M500K智能手动报警按钮为火灾报警系统的组成部分。该按钮安装于控制器的两线制信号回路中,提供报警信号和本地LED指示。

M500K可以连接8个传统的手动报警按钮,任何传统的手动报警按钮按下,都可以象M500K一样发报警信号给控制器。

特性

l      适合直接安装或表面安装。

l      可寻址,占用一个模块地址。

l      可并联普通报警按钮。

l      螺丝端子,方便接线。

l      LED显示工作状态。



参数

l  工作电压:15-30VDC

l  静态电流:200µA

l  报警电流:5mA



6.11声光警报器 P2475RLZ

     安装在现场,受系统内控制模块的驱动,在发生火灾并被确认后发出声响和闪光,提醒人员疏散。

l  工作电压  DC24V ;

l  动作电流:<100 mA

l  光照输出: 75 cd

l  输出声级 90db;















6.14智能光电感烟探测器 FSB-200S



对于使用环境温度范围宽(-30℃~60℃)、点型探测器安装维护困难的区域,如车库、厂房、体育场馆、大型仓库等处,一般可采用红外光束感烟探测器。NOTIFIER的FSB-200S型探测器就是为此而设计的。

FSB-200S型探测器为智能可编址反射式红外光束感烟探测器,可直接接入信号回路,占一个回路设备地址。该型探测器红外线发射机和接受机合二为一,单端接线,另一端仅是一个反射镜,无需接线,从而极大地方便了现场布线。



特性

l  信号回路供电,无需附加电源

l  单端接线,直接接入信号回路

l  独立的报警、故障、正常状态LED指示灯,探测器状态一目了然

l  内置调整部件,数字显示调整效果,极大地方便现场安装

l  六级灵敏度选择

l  内置自动增益控制

l  智能可编址,地址开关采用旋转十进制01~159

l  灰尘影响自动补偿功能

l  多种安装附件选择

l  保护范围宽5~100m

参数

l  工作电压:15~32VDC

l  报警电流:8.5mA@24VDC

l  故障状态电流:4.5mA @24VDC

l  调整状态电流:20mA @24VDC

l  工作温度:-30℃~60℃

l  相对湿度:10%~93%,无凝结

l  外形尺寸:254mm × 191mm × 84mm






第五章  验收规范方案

7.1 概述

 我司将按照合同进度要求负责每一阶段的测试和检验,使火灾报警系统满足合同的各项要求。

 我司将在设计阶段完成系统各阶段的测试检验内容、标准、程序方法验收证书格式等文件,提交业主审查通过.并作为各项检测验收的主要依据。各项测试均应有测试报告及双方签署验收合格证书。

 业主代表将出席系统设备各阶段的测试,要求供货商作出计划安排,包括内容、时间、地点,并应尽可能把有关测试安排在一起。同时协助业主办理有关赴厂验收手续, 确保试验能按计划进行。

 如果事先未经业主审查,供货商不能改变最初确定的设备制造、测试和检查地点。

 供货商应保证通过各阶段的各项测试,确保系统按原定工期完成。

 业主参加工厂测试的费用由供货商负责, 费用标准按国家有关规定执行。

 在系统各阶段测试检验中若发现设备故障,我司将立即给予更换,所发生的费用由我司负责。

 我司将提供在系统各阶段测试检验中所需要的测试工具、仪器。

 我司将在投标文件中提供检测、评价本系统在各验收阶段的标准、方法及指标。

7.2  工厂试验及验收

  工厂试验应包括但不限于以下内容:系统设备原生产厂出厂试验、供货商所在地进行的设备开箱检验、供货商所在地进行的样机试验、供货商所在地进行的系统模拟试验。

  系统设备原生产厂出厂试验应按合同有关要求及设备出厂检验标准进行各项试验、检验合格后设备方能出厂发运。

  对于设备原生产地不在供货商所在地的设备,业主有权参加该设备在供货商所在地进行的设备开箱检验。设备开箱检验前,供货商应提前通知业主派员参加,所需费用由供货商承担。

  供货商所在地进行的样机试验目的是证明设备的设计符合技术规格书中所述的功能,样机试验通过后方可进行其它站设备的设计、制造。



7.3  现场完工测试及验收

  现场完工测试试验应包括但不限于以下内容:在业主仓库或工地现场进行的开箱检验、设备安装前的工地检查、设备安装测试、系统设备单体测试、系统联调。

  在业主仓库或工地现场进行的开箱检验由业主人员、供货商、安装承包商等有关人员共同参加,对设备的内外包装及设备外观进行检查,若发现设备短缺和外观破损,供货商应及时处理。

  安装测试验收是业主、供货商和设备监理共同对安装承包商的设备安装工程进行测试验收。安装验收后四方签署安装验收证书。

  系统设备单体测试主要是对已安装设备进行单体测试,包括设备通电测试。注意做好每一个火灾报警系统本身的外部设备与控制盘之间的测试记录,以便作为测试报告的一部分。

  系统设备单体测试合格后即可开始系统联调。系统联调分三大步骤进行,本系统设备联调、联动联调和系统连续144小时运行测试

  本系统设备联调是指:在与其它系统不相连的情况下,测试系统的所有设备作为一个完整的系统能否很好地工作,能否完成火灾报警系统每一个设备的功能要求。

  联动联调是指与其它相关系统设备连接一起进行系统全面调试,以测试检验火灾报警系统对消防泵、防排烟、防火卷帘、非消防强切系统与其它系统的监控功能。




第六章  质量保证

        本系统一次验收合格率保证为100%,系统调试开通率保证100%,同时本系统所用产品均经过严格测试和多个项目中成功应用,其保证了系统具有高稳定性,高可靠性保证。

8.1 质量保证范围

本项目质量保证范围为本方案书所提供的所有设备及其在设计、原材料的采购、整个生产过程、包装、运输、安装、调试、运行及质保期等全部过程,但不包括安装和使用过程中的人为损坏、设备运行期间其它事故造成的损坏和自然灾害等因素造成的损坏。

8.2 质量保证期

所提供合同全部设备的质保期均为24个月,从设备出厂之日算起。

8.3  其它质量保证承诺

在质量保证期和质量保证范围内,所有因质量问题造成的设备损坏均免费提供新设备予以更换。

更换设备可由备品、备件中先行借出,并于7日内提供新设备归还。

备品、备件中没有的设备损坏则在3日内提供新设备更换或提供质量合格的产品替代使用,并于1个月内用新设备更换。

质量保证范围外的因素造成的设备损坏,由备品、备件中提供,产品供货商负责免费调试、更换等服务(安装由安装公司完成)。

在产品正常用年限内均提供所有相关服务,以保证系统的正常运行。




第七章  系统可靠性故障处理能力

9.1  系统的可靠性

概述

可靠性是系统在规定条件下完成规定功能的能力,按照系统产品标准提出的规定条件准确地进行操作就是保证可靠性的前提条件。为了保证可靠性,系统必须提供准确、详细的技术资料、特别是与外界接口的条件和规定必须明确,对电源、接地、环境的要求也必须明确。此外,还要对操作人员提供彻底的培训,使用户真正了解系统的各项具体要求。可靠性主要有以下几项有关的原则。

系统设备故障或失效,系统运行受故障影响最小的原则

系统设备会因意外或长时间使用而出现故障或失效,即使部分出现了故障,系统的控制运行也不应受到影响,或受到的影响尽可能小。所采用的产品在系统设计中必须结构合理,即故障隔离技术较好,部份故障不易扩散。此外,主要控制系统设备应有充分的冗余备份措施,即故障时系统能自动切换到备份的部件上。

NOTIFIER公司采用ISO9000系列标准贯穿于产品开发、生产制造、检测、包装运输、销售、技术服务和售后服务中,并通过多个国际和国家地区的严格标准检测,首先从系统的设备产品质量和服务方面,为系统的可靠性奠定了坚实的基础。

“在最坏的情况下,系统仍具有完整的工作能力”是NOTIFIER公司始终不变的设计理念。在产品设计方面,采用了大量具有当前先进水平的各种抗失效、抗干扰、光电隔离、系统隔离、抗恶略环境等技术,为系统的设计和应用提供了最佳保障。

在本建议书中所推荐的方案,充分考虑了系统运行受故障影响最小的原则,应用NOTIFIER提供的最新技术,保障FAS系统在各种环境恶化或意外事故时仍能有完整的工作能力。

系统不易发生故障的原则

本着这个原则,NOTIFIER火灾报警控制系统设备,采用严格的设计可靠性手段,同时采用了非常严格的质量控制保证措施进行生产。所以系统对用户的操作环境要求较宽。系统和每个系统单元的结构先进合理,元器件有较大的余度。系统设备平均无故障时间MTBF>6.5万小时,误报率<0.00003。

迅速排除故障原则。

NOTIFIER公司本着这个原则,在系统设备的设计中,采用了大量先进的模块化技术,系统的故障能够在尽可能短的时间内得到排除,系统设备故障恢复时间 MTTR<30分钟。同时系统有强大的故障自诊断功能,有准确的故障指示功能,有方便的组件更换功能。

9.2 系统的维修性

概述

系统的维修性是指可修复系统排除故障的难易程度。为了配合高可靠性的系统设备,在以下几个方面纳入了设备选型原则的考虑。

系统的固有维修性

系统的固有维修性是指系统在硬件和软件本身方面排除故障的难易程度,NOTIFIER火灾报警控制系统具有有全面的自诊断功能,准确的故障指示功能及容易更换的模板。

维修的经济性

NOTIFIER公司销售给用户的备品、备件的价格不高于合同价格。

维修资源的获取方便程度

NOTIFIER产品已经在中国建立了储运中心,储备销售和售后服务产品,产品规格齐全,并保持相对库存量。系统的备品、备件在国内容易获得,并保证交款后短时间内可以得到备件。

9.3 系统的其它特性

系统的实用性

本建议书已经充分考虑了实用性原则,系统具备对各信号处理的较高精度和较快速度,人机界面的友好性、汉字提示,有丰富的报警功能,方便控制调节的操作,有效的报表处理和打印功能,系统接线非常方便,系统对操作环境要求不苛刻等等。

系统的先进性

本建议书所推荐的NOTIFIER火灾报警控制系统,完全保持了微电子领域和计算机通讯领域的国际前沿水平,符合最新体系结构发展潮流,自主软件核心技术。

系统的经济性

在系统的价格(包括系统本身、服务和培训等)上,不高于同等技术水平的其它厂家产品的价格。

系统的开放性

NOTIFIER公司提供的火灾报警系统网络具备开放性条件,NOTI-FIER-NET网络符合国际标准化组织提出的标准协议。

硬件、软件、通信、操作系统、数据库管理系统等完全遵循标准或国际协议,系统能具有通用性。

在控制级别和信号接口方面,完全支持各种标准和流行的信号的接口。系统有现成的公用接口,接口软件容易改造。




第八章  技术支持方案

10. 1培训计划

为保证系统验收后能正常投入使用,在适当的时间我司将为系统使用方进行人员培训工作。提供培训方案建议, 培训内容包括但不限于  ①操作培训  ②维护培训  ③现场培训  ④培训效果考核.

参考培训课程安排如下表:

序号

培训内容

课时

培训效果

讲师名称及资格

1

NFS3030报警主机硬件及配置方法

一天

了解NFS3030的主要功能及如何配置

NOTIFIER专职讲师孟超

2

NF3030软件软件

一天

学会对NFS3030编程

NOTIFIER专职讲师孟超

3

ONYXWORK STATION硬件介绍及软件编程, NFN网络介绍及编程

一天

学会对 ONYXWORK STATION编程, 对 NFN网络编程

NOTIFIER专职讲师孟超

4

NOTIFIER控制盘操作

两天

学会操作NFS3030、ONYXWORK STATION

NOTIFIER中国北方区应用工程师王连成

5

NOTIFIER维护维修

两天

学会查看故障,排除故障

NOTIFIER中国北方区应用工程师王连成



10.2  技术支持与售后服务承诺

10.2.1正常质量保证期是合同所列全部系统设备验收合格,签署验收报告,自产品出厂之日起开始计算,18个月为免费的正常质量保证期。

10.2.2质量保证期内的服务

1) 备件更换:

对由于硬件质量问题造成的损坏,我方将到现场免费维修更换损坏的硬件。对其它原因造成的器件损坏,我方有义务对损坏的硬件作有偿更换。

2) 故障响应:

在质量保证期内,我方所提供的软硬件系统发生严重的故障后,招标方立即通知承包方,我方应在接到故障通知后6小时内派技术人员到达现场。

3) 软件升级:

我方有责任及时向招标方通报软件升级情况,并免费提供软件升级服务。在我方产品废型和改变行业时,将软件源程序无偿转让给招标方。

4) 备件服务:

(a)我方备有充足的备件、配件,可及时向招标方提供技术服务和备件服务。

(b)我方将出具书面声明,保证对所有设备所需配件提供至少十年的备件保证及技术服务。

(c)我方终生无偿负责其产品的写码(12小时响应)。

(d)我方终生无偿负责其产品的软件的更新及换代。

(e)质保服务期满后的备品备件价格以不高于合同价的市场价执行。

5) 维修保养手册及备用材料

        我方将提供消防系统的维修保养手册供招标方。

































8.2联动关系逻辑表

消防联动控制系统

火灾自动报警与消防联动控制NFS3030系统采用模块化结构的控制主机,并运用多CPU分布智能技术,提高系统得可靠性。现场联动受控设备通过总线上的控制模块FCM-1输出控制信号联动,并把动作信号通过监视模块反馈至消防控制中心和所属的消防控制室。各座消防控制室内设置有远程硬线联动启动台,满足规范要求的如消防水泵、防排烟风机、正压送风机、可燃气体紧急切断阀、消防广播疏散联动及其它重要设备等的控制,这些消防专用的重要设备除了能够通过模块进行自动控制外,还可以通过硬线联动台实现远程手动紧急启停控制,并接收风机水泵的反馈动作信号。

所有联动要求按照本招标要求以及消防验收规范中的联动要求实现。

l  消火栓及消防泵系统

本工程均采用地址式消火栓按钮,XX大酒店内所有的消火栓箱内均设有消火栓按钮。当发生火警并认为确认后,按动破玻按钮,可直接联动启动消火栓泵,控制器同时接到信号显示消火栓启泵位置;消火栓泵运行后点亮消火栓按钮和消防控制中心硬线联动盘上的泵运行指示灯,消防控制中心也可以通过硬线联动盘来直接启动消火栓泵。



l  水喷淋系统

报警主机设独立地址对每个水流指示器、检修阀、和报警阀组及压力开关进行监视,任何一个水流指示器和报警阀组动作后,在消防中心可显示该动作的指示器和报警阀组位置。

自动控制:水流指示器和压力开关报警后,自动启动消防泵,消防中心中控台有运行信号显示。

手动控制:消防中心值班员可通过按下中控台上启动按钮直接启动喷淋泵,也可按下中控台上停止按钮停喷淋泵。

信号显示:消防中心中控台上设有运行及故障指示灯。



l  防排烟系统

控制器接到火灾报警并得到确认后,立即打开发生火灾区域的排烟阀门,同时启动排烟风机。同时,打开相应疏散区域正压送风阀,启动加压风机,向该区域加压,防止烟雾侵入,保证人员疏散时的空气清新。灭火后,先停排烟风机,再关闭排烟阀门。排烟风机与排烟防火阀互锁联动功能,在280℃高温时,防火阀自动熔断关闭排烟风机。

消防控制中心也可以通过多线盘来直接启动排烟风机和加压风机。





l  防火卷帘门

隔离防火分区用卷帘门,当门两侧的烟感和温感任一报警时,控制器通过编址式监控模块启动该卷帘门一步到底;位于疏散通道处的卷帘门,当门两侧的烟感报警时,卷帘门半降实施挡烟同时方便有关人员能及时撤离,当门两侧的温感报警时,卷帘门降到底。所有控制及状态监视均由编址式监控模块实现。



l  空调系统

控制器接到火灾报警信号并得到确认后,立即通过编址式控制模块关闭相应区域的空调风机,FAS系统实时监视空调风道上的防火阀的状态。

l  非消防电源切断

控制器接到火灾报警信号并得到确认后,立即通过编址式控制模块切断相应区域的非消防用电。

l  电梯控制

控制器接到火灾报警信号并得到确认后,立即通过编址式控制模块关闭自动扶梯,并将相应区域的电梯(升降梯)迫降首层,并接收其到位信号。



l  可燃气体报警控制系统联动

在厨房设置有可燃气体探测器。探测器具有不同的灵敏度。通过可燃气体报警控制器可将可燃气体探测器的报警信号送至消防总控室和消防分控室。可燃气体探测器一级报警时通过控制模块联动发出声光报警信号,二级报警时通过控制联动模块关闭可燃气体总供阀。消防控制室内设置有直接关闭可燃总供阀的开关,并接收可燃气体探测器的一级报警、二级报警信号。

l  应急照明灯、疏散指示灯消防联动控制

火灾报警后,可以通过集中/区域消防联动控制设备自动或手动开启失火区的应急照明系统灯或疏散指示灯。

在报警主机上设有应急照明灯、疏散指示灯的控制开关及反馈指示灯。

l  消防广播疏散联动控制

   在XX大酒店单独设置有背景音乐广播,正常情况下可播放背景音乐。火灾时,FAS通过控制模块强制切换到紧急广播状态,可播出预先录制好的紧急广播音源,也可人工播出疏散信息,并按火灾相邻层播出XX大酒店火灾信息,并指导大楼内人员进行疏散。



回路线

火灾报警控制器

*           显示及控制

*           报警及输出

*           手/自动转换

*           打印

  上一层

智能感温探测器

回路线

电源

普通探测器

接口模块

普通探测器

智能感烟探测器

控制模块

智能感温探测器

智能感烟探测器

控制模块

控制模块

        下一层

   本层

24VDC电源线

普通探测器

普通探测器



l  门禁系统

火警确认后,可以通过集中/区域消防联动控制设备自动或手动切断失火区域疏散通道上的门禁系统电源,解锁门禁。

在报警主机的集中/区域消防联动控制设备上,设置有解锁的控制开关及执行后的反馈信号指示。






十一、紧急按钮

NOTIFIER诺帝菲尔NBG-1002紧急启停按钮


产品介绍:

NBG-1002是一个用于NOTIFIER消防报警控制系统的火灾报警控制器及气体灭火控制器的远程控制装置,可在远程设置RP-1002PLUS主机的手自动状态、控制气体喷放;远程显示主机工作状态。

特性:
3个LED状态显示灯。
两个主机远程控制开关。
多个远程控制装置可相互串联与主机通讯。
通过专有钥匙才能执行相应操作,提高系统的安全性。

参数:
环境温度:0~50℃。
气体相对湿度:5%~95%(无凝结)。
输入电压:+24VDC
最大电流:10mA
控制开关输入电压:24V
控制开关静态电流:4.6mA
控制开关报警电流:35mA

一、诺蒂菲尔NBG-1002气体灭火紧急喷洒按钮概述:

  诺帝菲尔NBG-1002气体灭火紧急启停按钮可在远程设置RP-1002PLUS(JB-DB-1002F)主机的手自动状态,控制气体喷放,远程显示主机工作状态。

二、诺蒂菲尔NBG-1002气体灭火紧急喷洒按钮技术参数:

  颜色红色,与气体灭火主机相协调

  按钮上有紧急启动按钮,紧急停止按钮,手自动转换按钮,可以远程控制

  带有状态指示灯,手动、自动、启动延时





十二、手自动转换开关

手自动转换开关RP-MAK






十、消防模块箱











©️2020 CSDN 皮肤主题: 编程工作室 设计师:CSDN官方博客 返回首页
