Modflow飞机场渗流问题分析

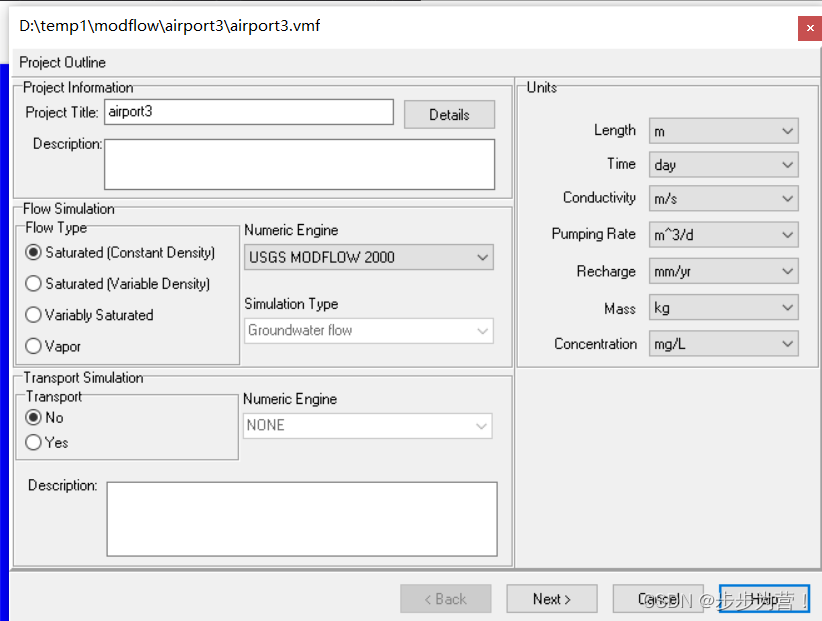

相关信息按默认值来—点击Next即可（注意渗透系数的单位为m/s）
本例不分析飞机场的溶质运移，故也不选择溶质运移选项

第二个界面信息如下：1、Run type为稳定流 2、时间为：7300天(20年)

Background

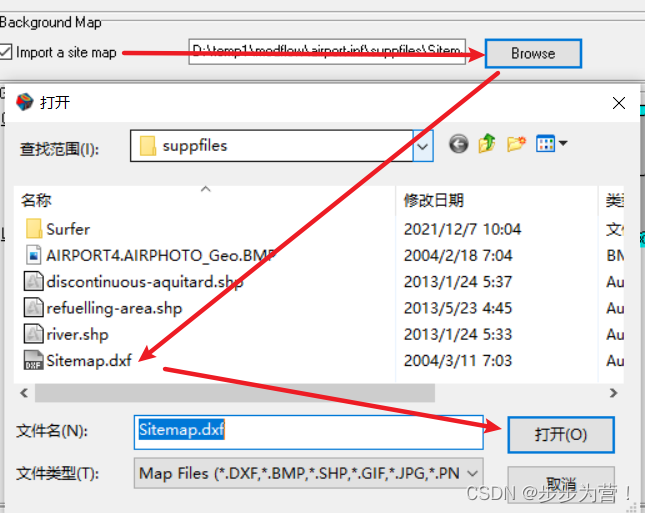

设置—Import a site map—Browse—找到dxf格式的地底图

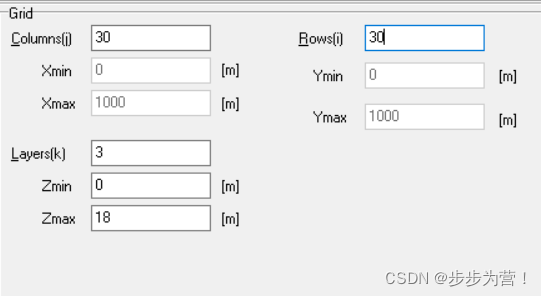

网格划分

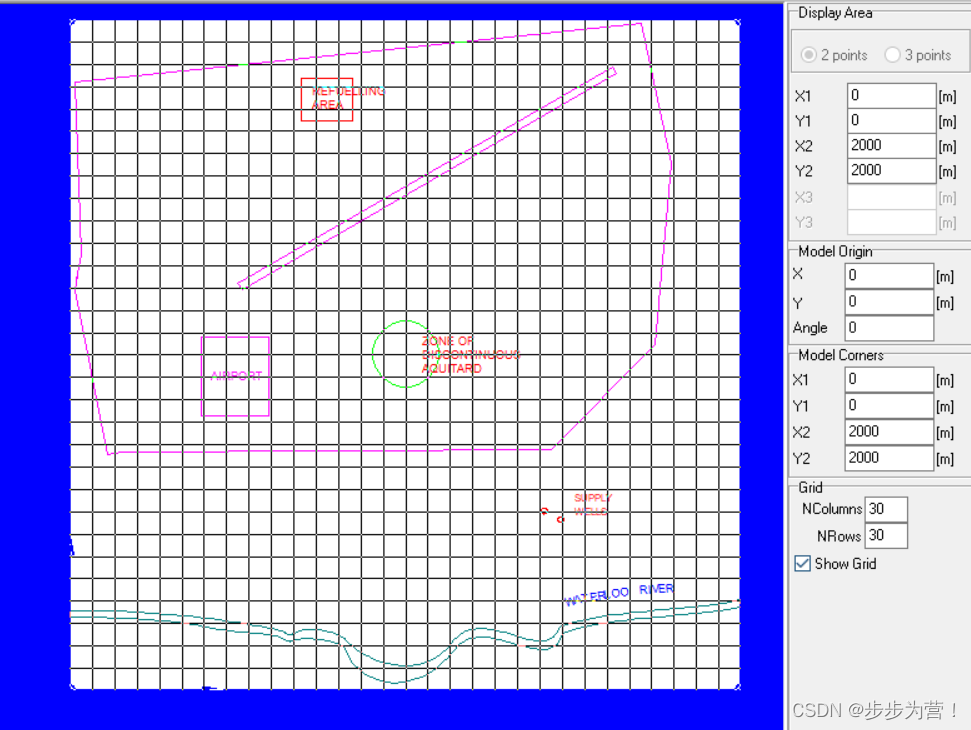

设置显示区域——模型区域——中心点坐标

放入卫星底图

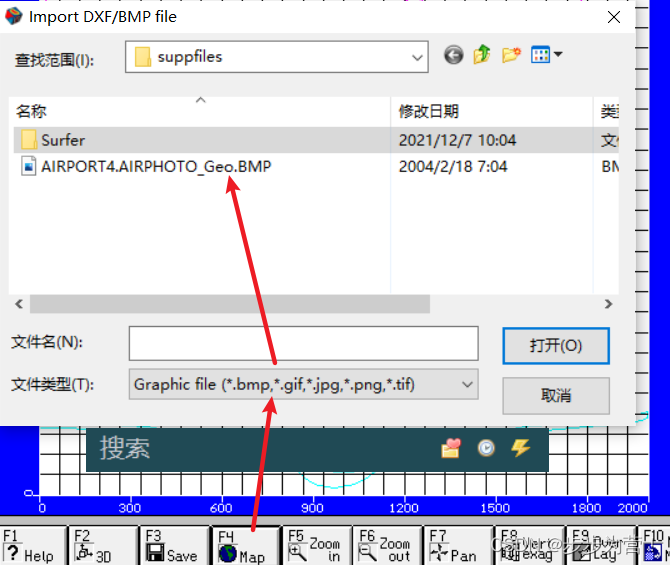

主菜单下方——Map(小地球)——

dxf文件是有坐标信息的—将卫星图和dxf对齐后可以更直观的进行模型建立，这就需要在卫星图中确定两个点，用来和dxf重叠对齐。

点击图中的任意一点—输入坐标确定点的确定位置

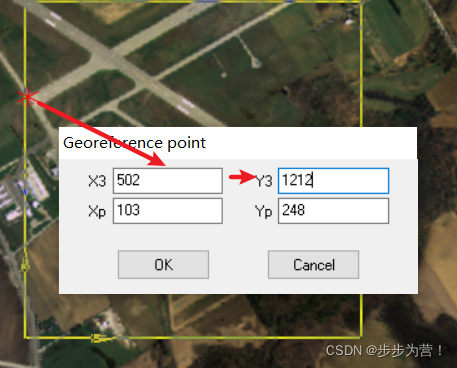

第一个点的坐标输入：

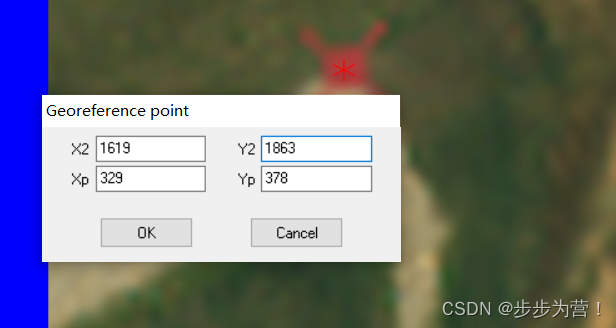

第二个井坐标如下:

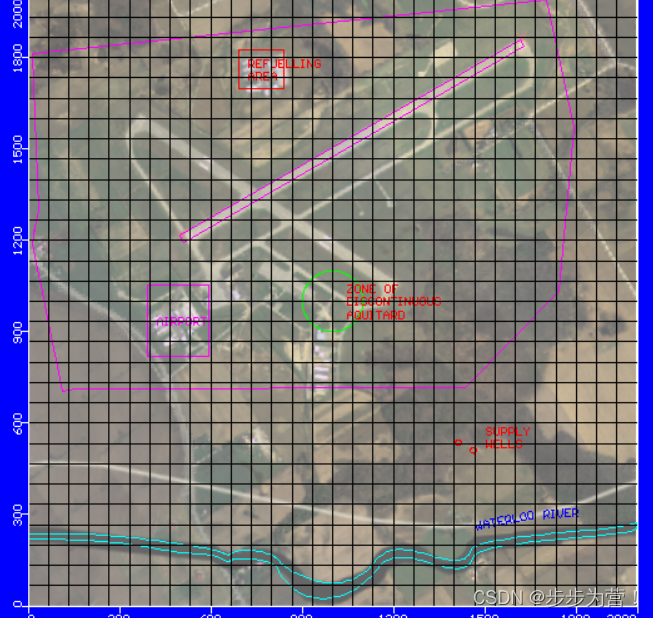

卫星图和dxf图重叠后效果图：

局部网格加密：

需要在重点部位进行网格的局部加密，使得模拟更加精确。

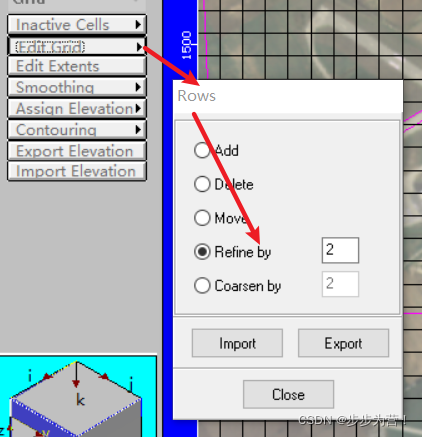

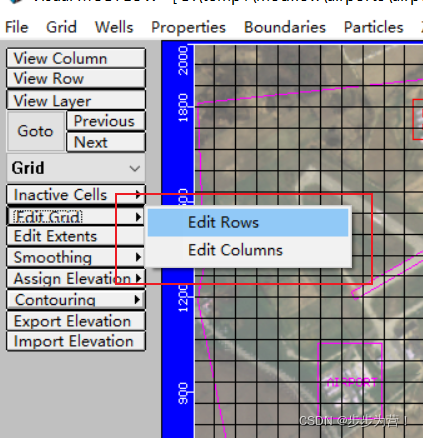

Edit Grid — Refine by 2 : 点击两条横线，则两条线之间的网格加倍

同理，增加竖向网格的密度

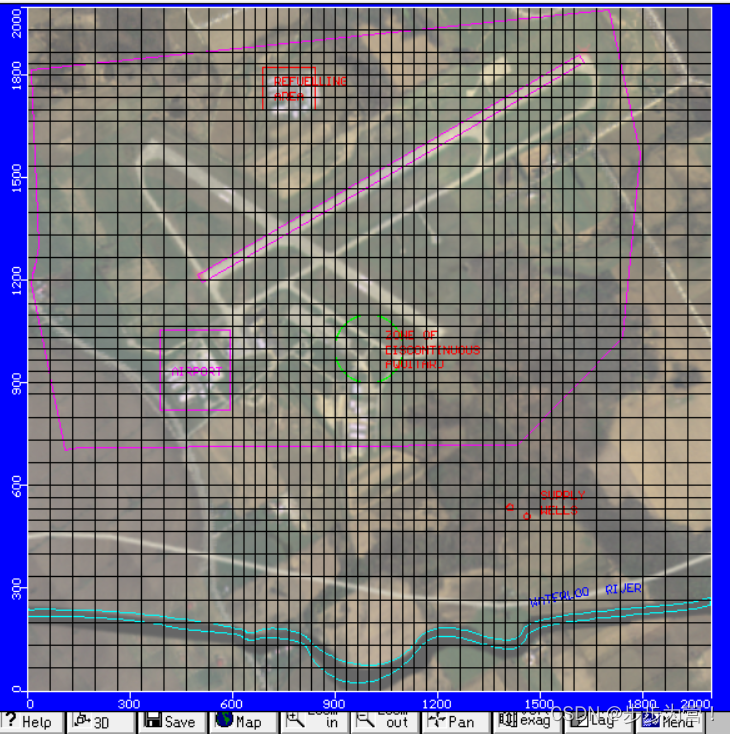

加密后效果如下：

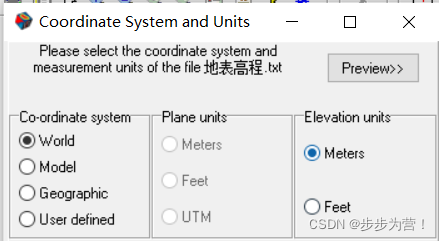

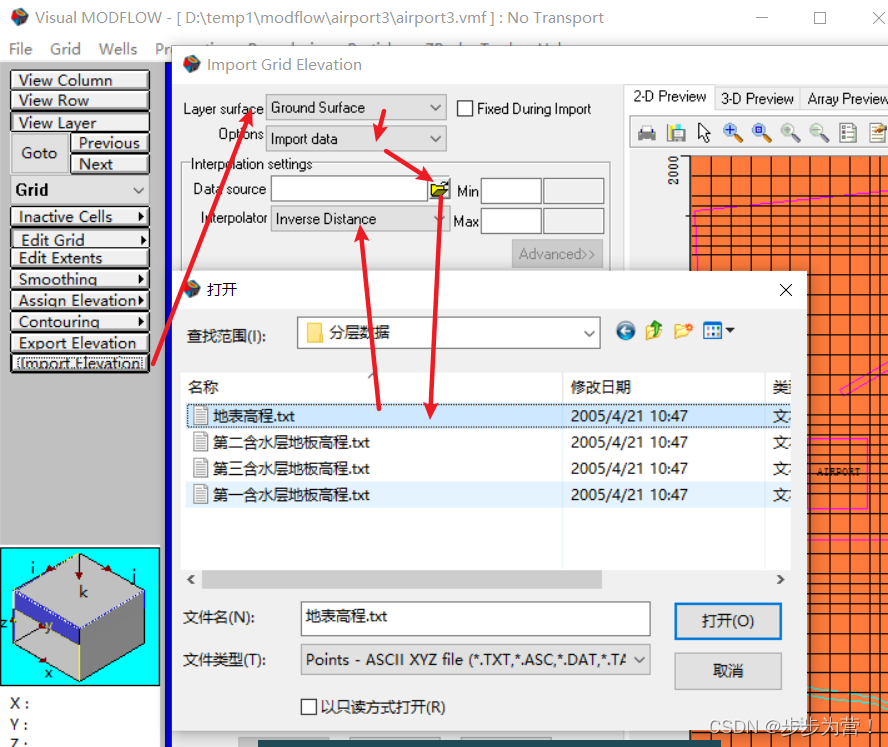

导入高程——将地层信息导入模型

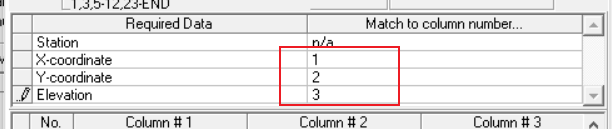

地层主要是通过给一些点的信息，然后插值得到具体grd信息。

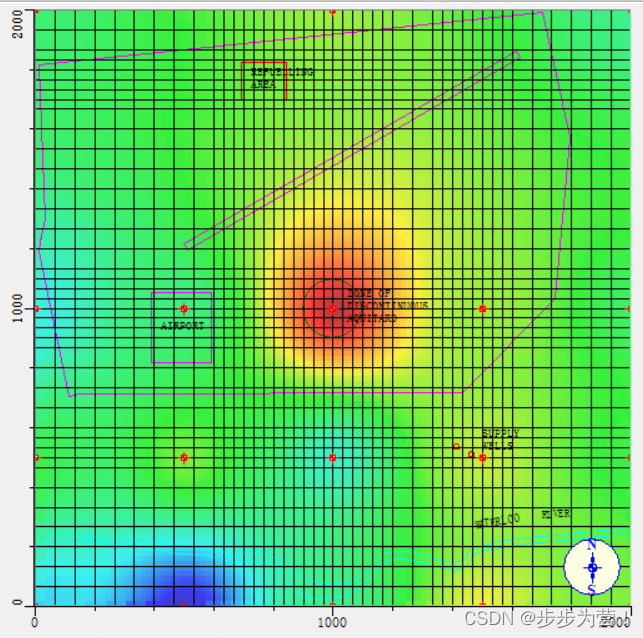

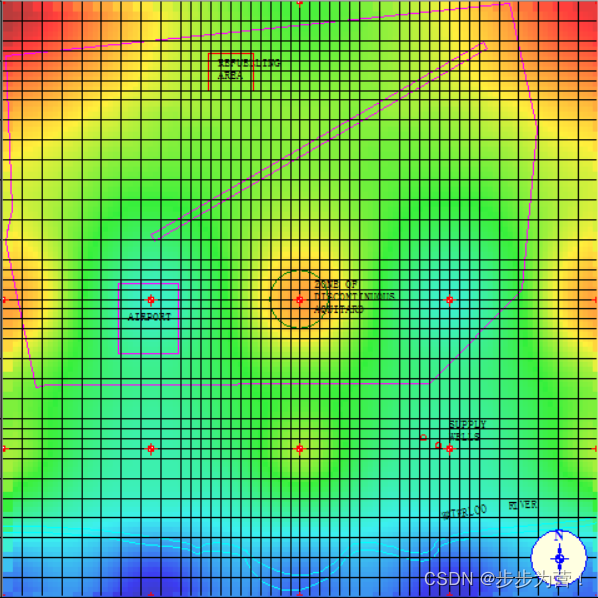

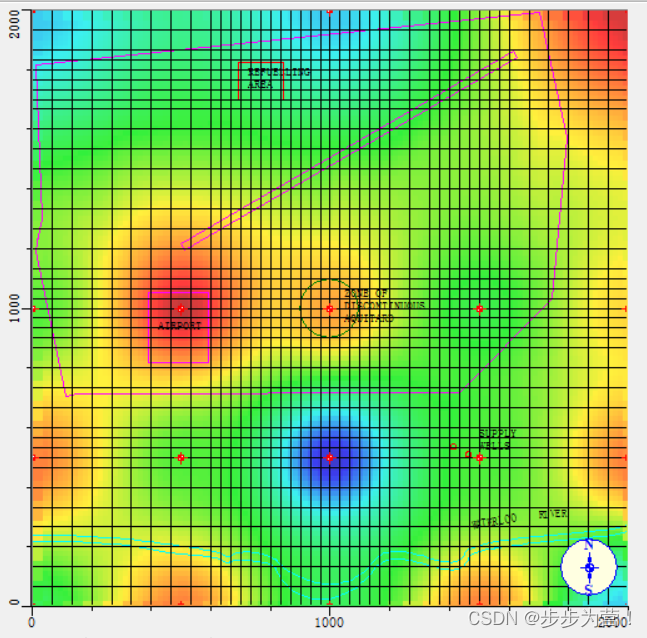

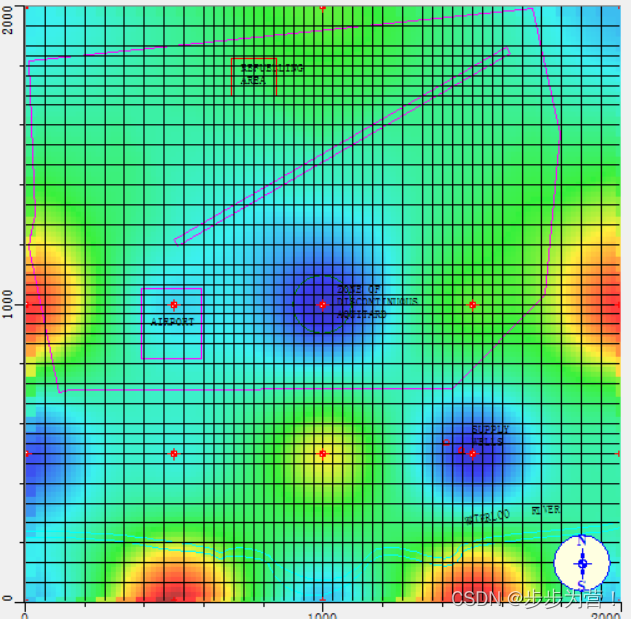

点击Apply完成地表高程的输入，效果如下：

用同样的方式导入第一层底板高程、第二层底板高程、第三层底板高程，效果如下：



三层信息如下：

井的放置

设置井的名称和坐标点击OK

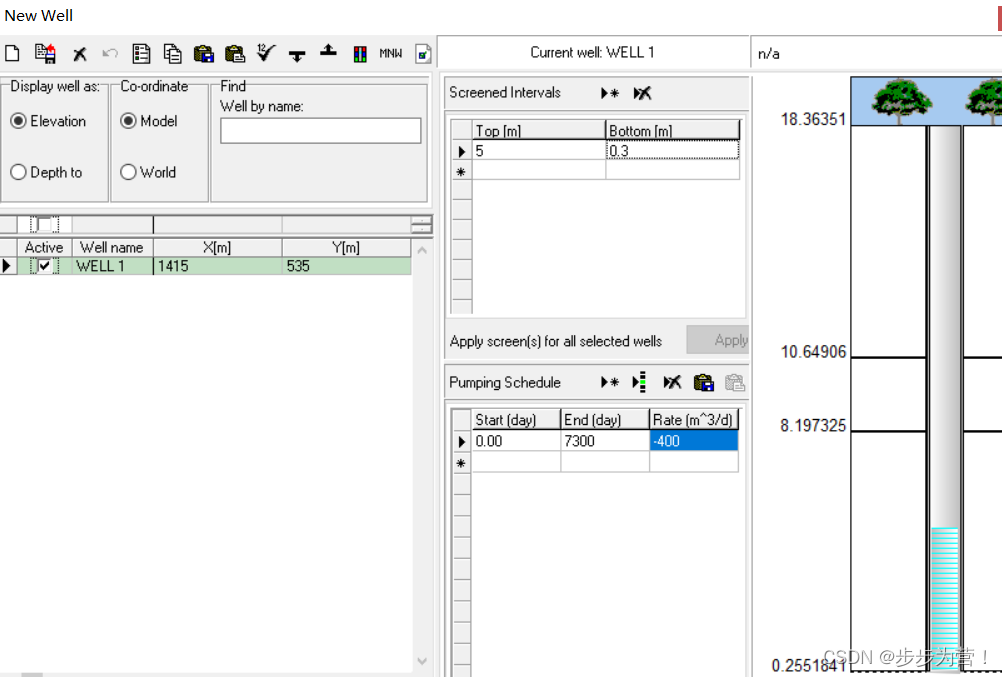

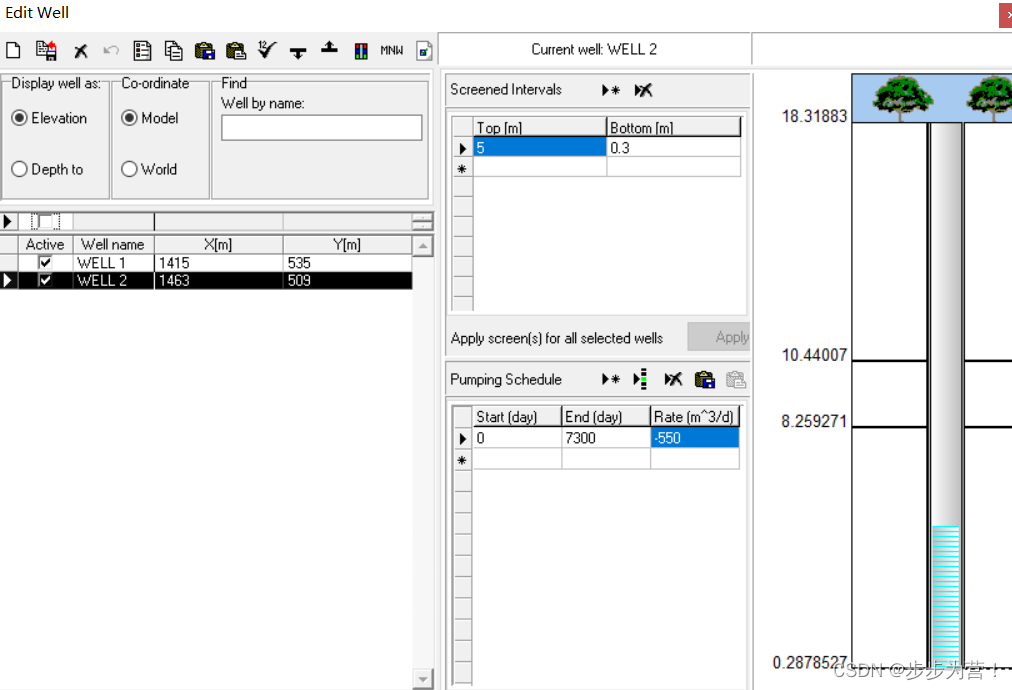

设置井1的具体信息

设置井2的具体信息(可以用copy功能，然后再修改具体信息)

设置地层信息(渗透性、储水性)

点击properties——conductivity(渗透性)
注意：在左边修改database，修改的是所有图层的渗透性，如果不同土层的渗透性有差别，那么需要用assign功能修改。

首先点击database修改所有土层的渗透性点击Ok

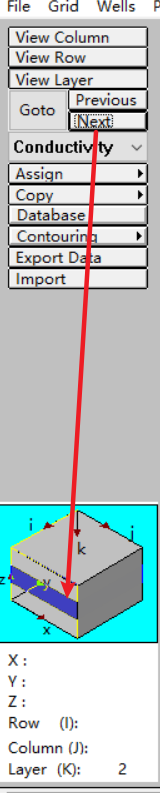

由于第二层土层的渗透性不同于第一层和第三层，故下一步首先要进入第二层：

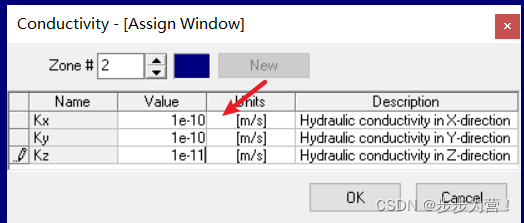

然后利用assign——window功能(用方框框住需要修改信息的区域，本例框住整个模型)——点击New然后修改XYZ方向的渗透系数即可。

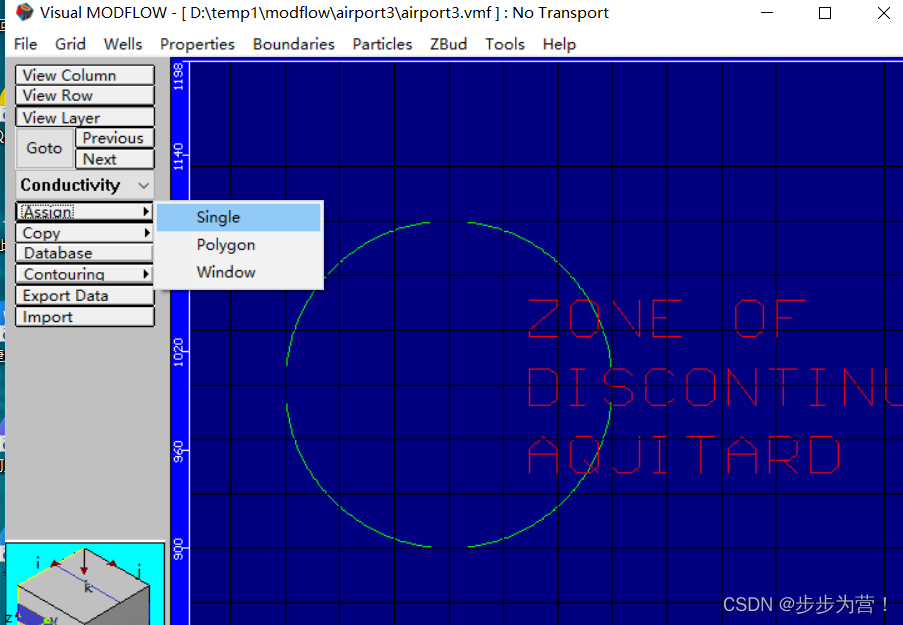

设置天窗区的渗透性

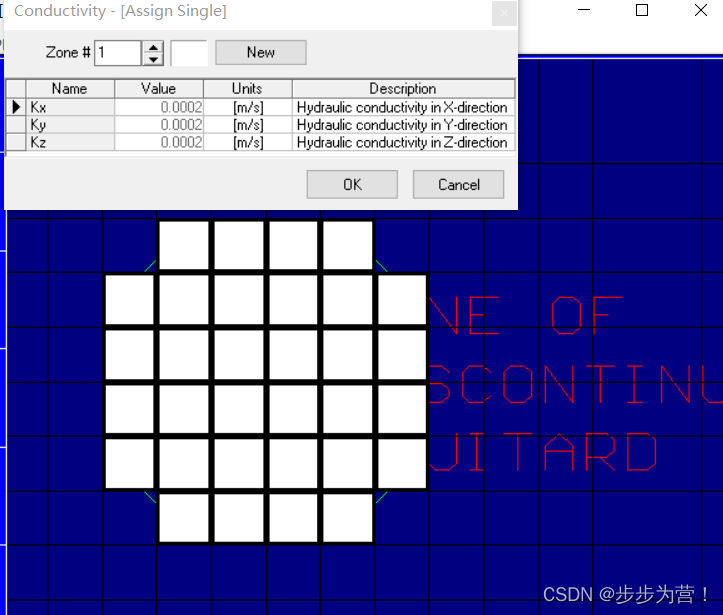

由于天窗区第二层的渗透系数与第一层和第三层一致，故此处需要局部修改第二层天窗区的渗透系数。



点击OK结束
如下图所示，天窗区的渗透系数形成了“贯通”

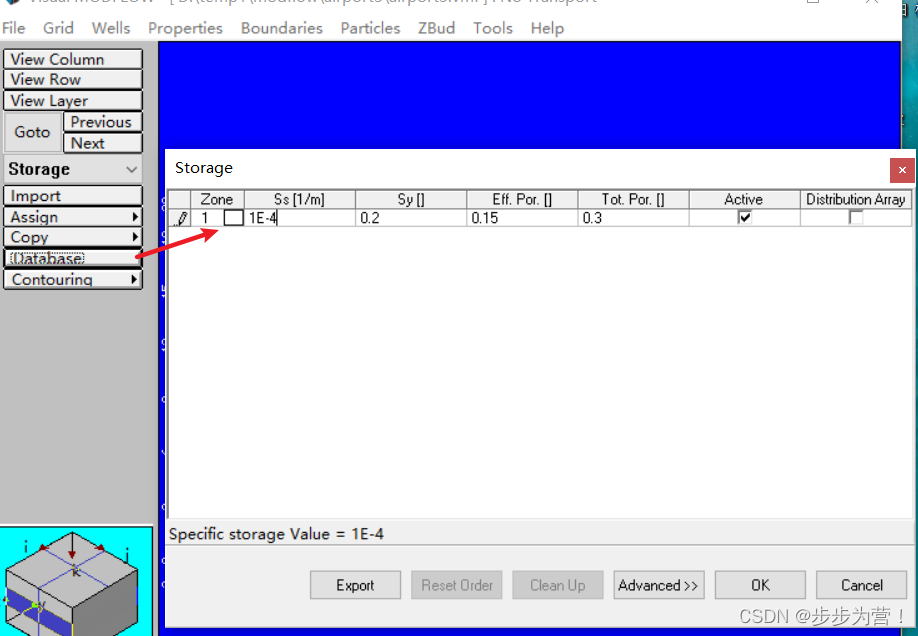

设置贮水率

设置边界条件

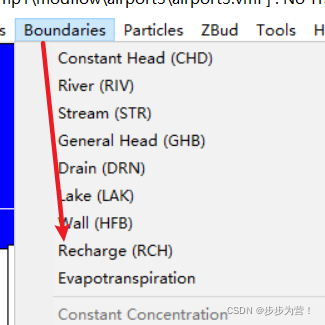

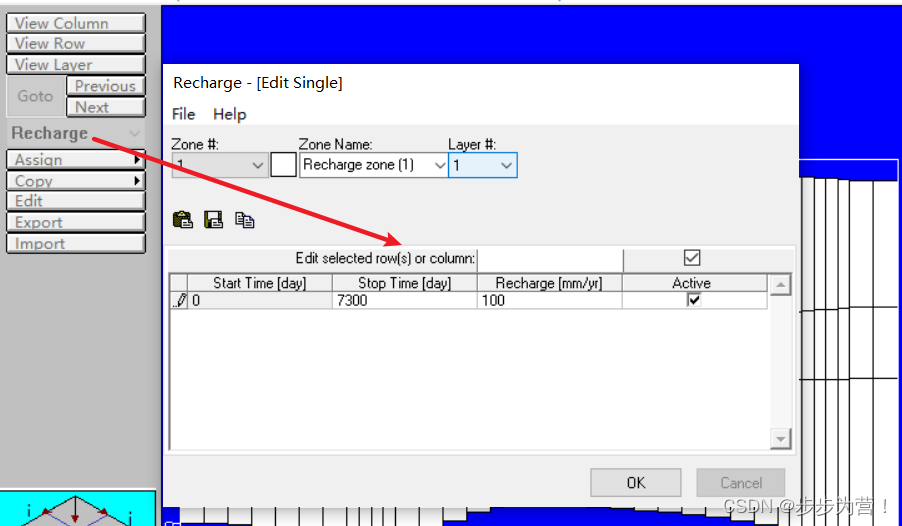

1、设置补给量(Recharge)

Refuelling area
Assign—window功能
此处比整体的补给量高

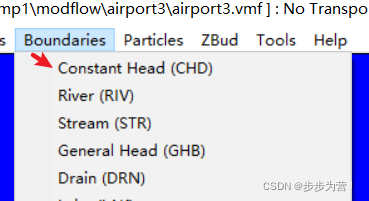

2、设置等水头边界

北边：第一层第三层为定水头边界
南边：第三层为定水头边界

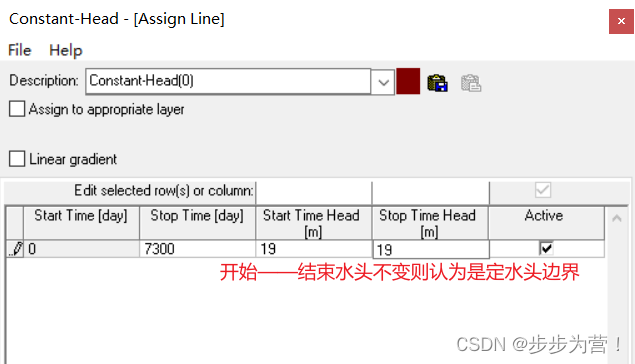

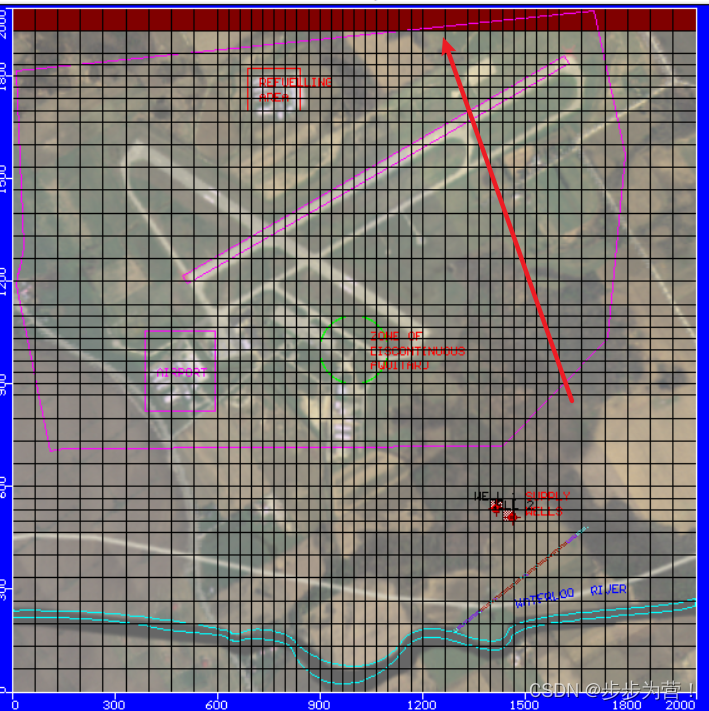

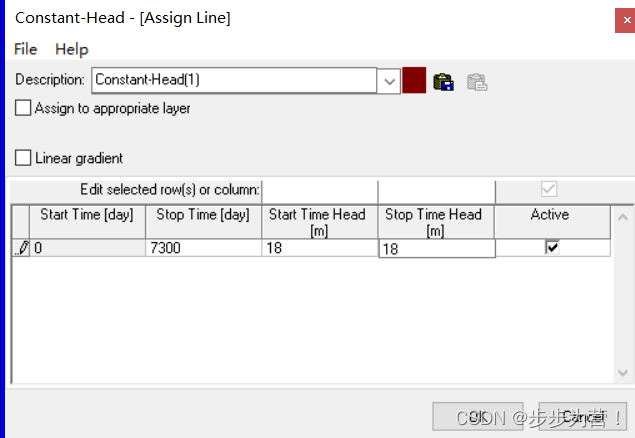

第一层北边定水头边界

Assign——line：左键开始右键结束

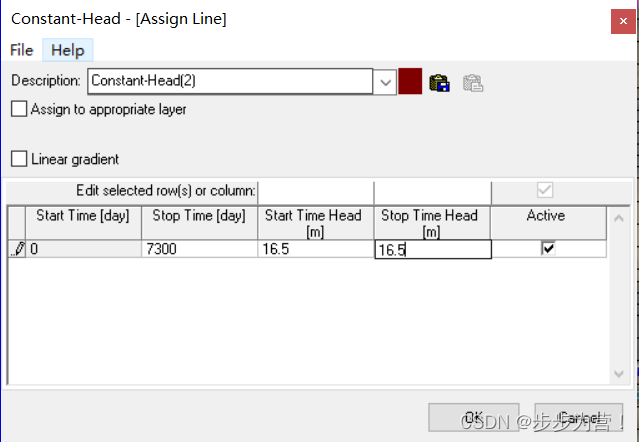

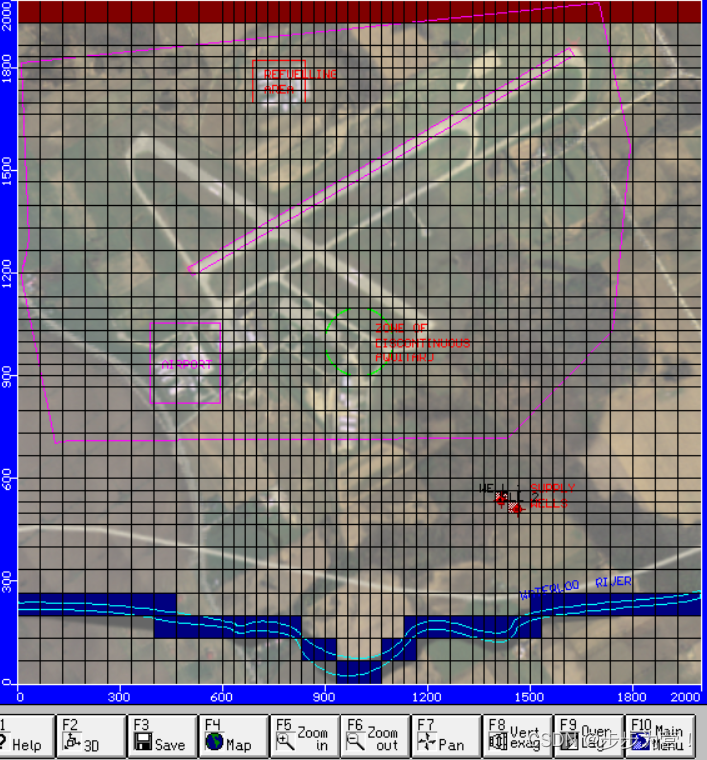

以同样的方式设置第三层定水头边界

以同样的方式设置南边第三层的等水头边界

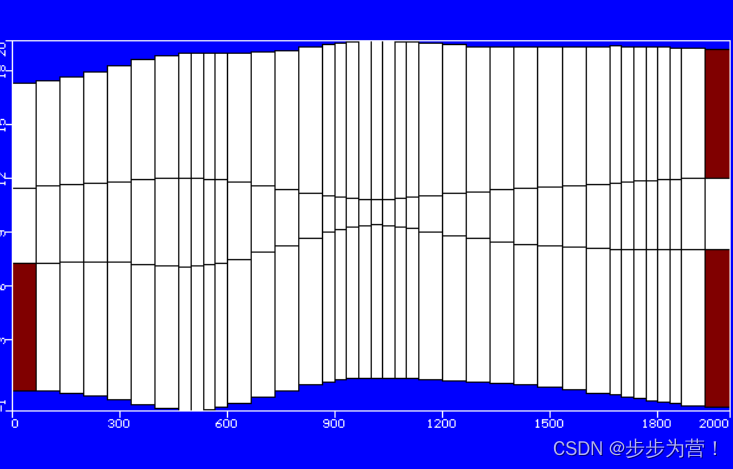

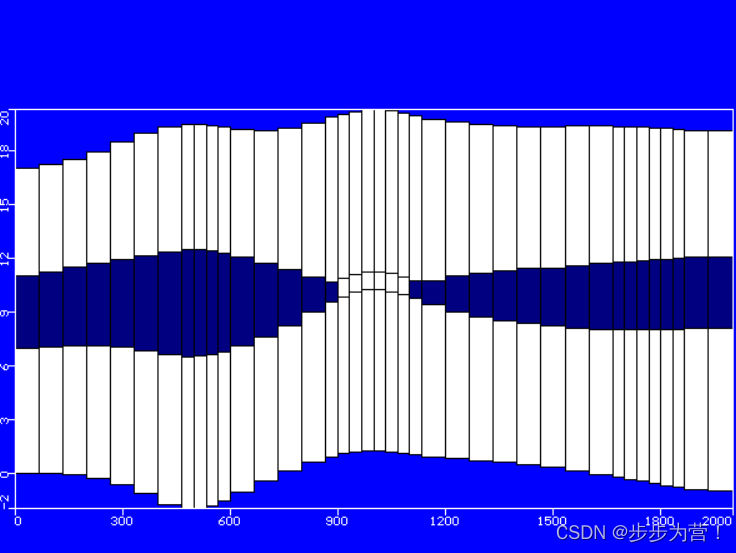

剖面图如图所示：

3、设置河流边界

在第一层土层中进行操作
Assign——line——沿河流左键点击，右键结束

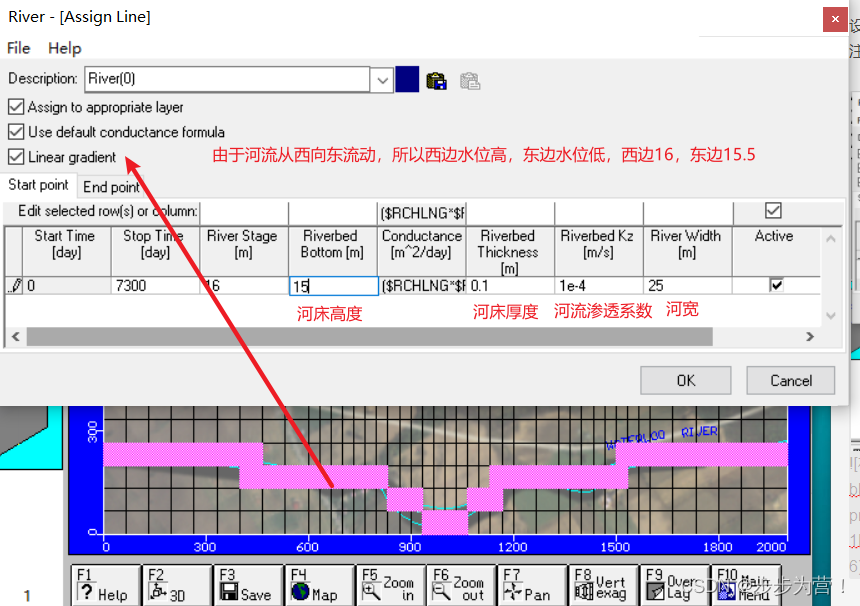

设置西边河流边界起点的边界条间
注：River stage指的是河流水面的高度。

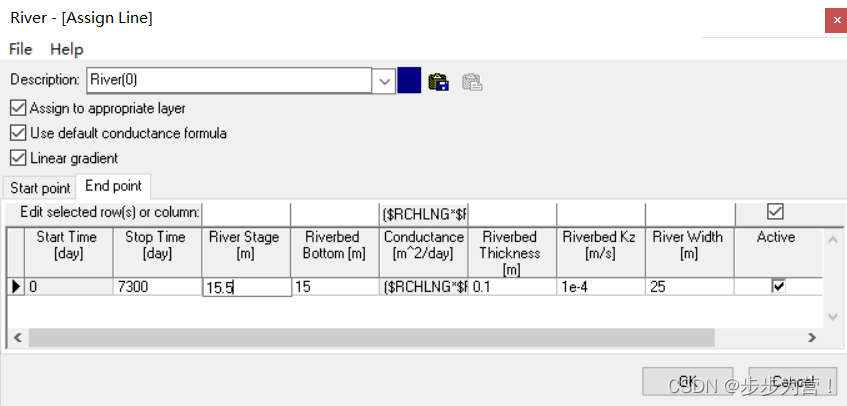

设置东边河流边界终点的边界条间

结果如图所示：

设置Particles

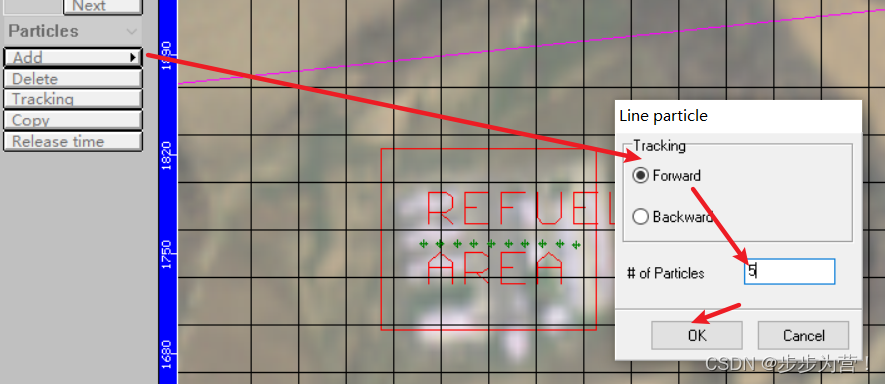

Particles—Add line
方便观测水流情况(矢量)

RUNRUNRUN!!!

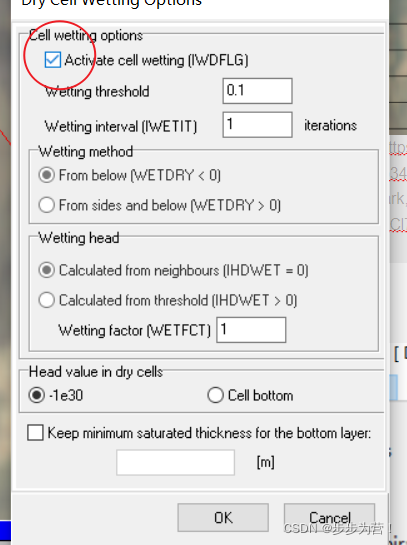

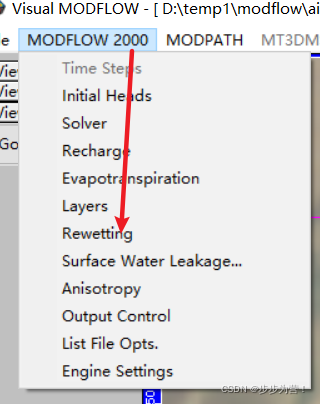

首先设置干湿交替，按下图操作。

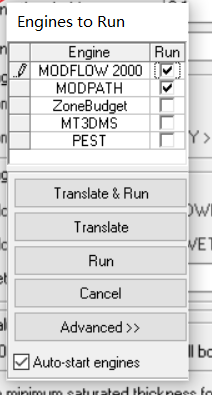

在MODFLOW2000 和MODPATH中✔

点击Translate&Run即开始计算

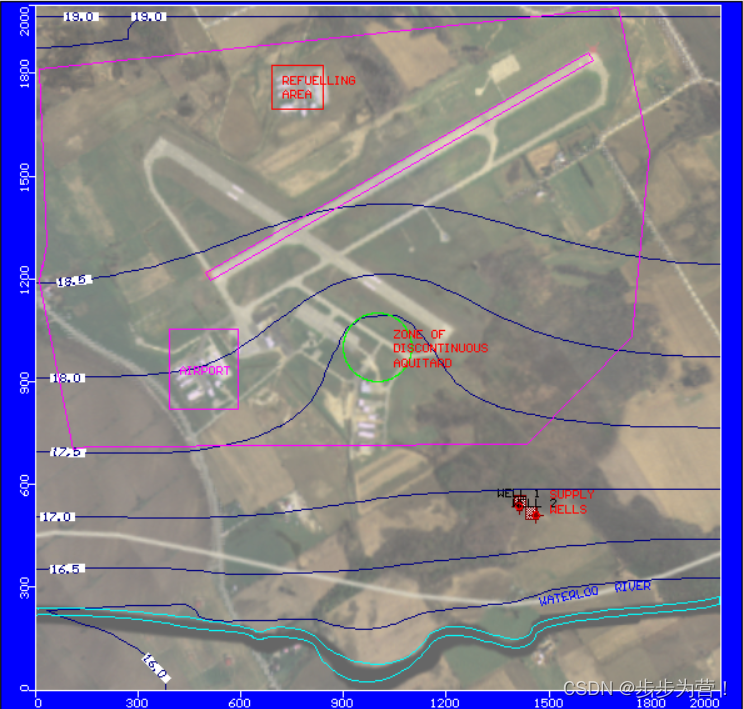

从OUTPUT中观察等水位线如下：

模拟完成！！！
