目录

前言

参考文章：

自己的感想

一、连接

1.1 设备物理连接

需要一根网线。一台笔记本。
万用表和笔记本用网线进行连接。

1.2 配置地址

万用表中，点击“MENU”，选择“COMMUNICATION”，由于是LAN口连接，所以选择“LAN”，将IP地址设置为和电脑同一网段内。
这里我的电脑是：192.168.0.188
那么万用表就设置为：192.168.0.100

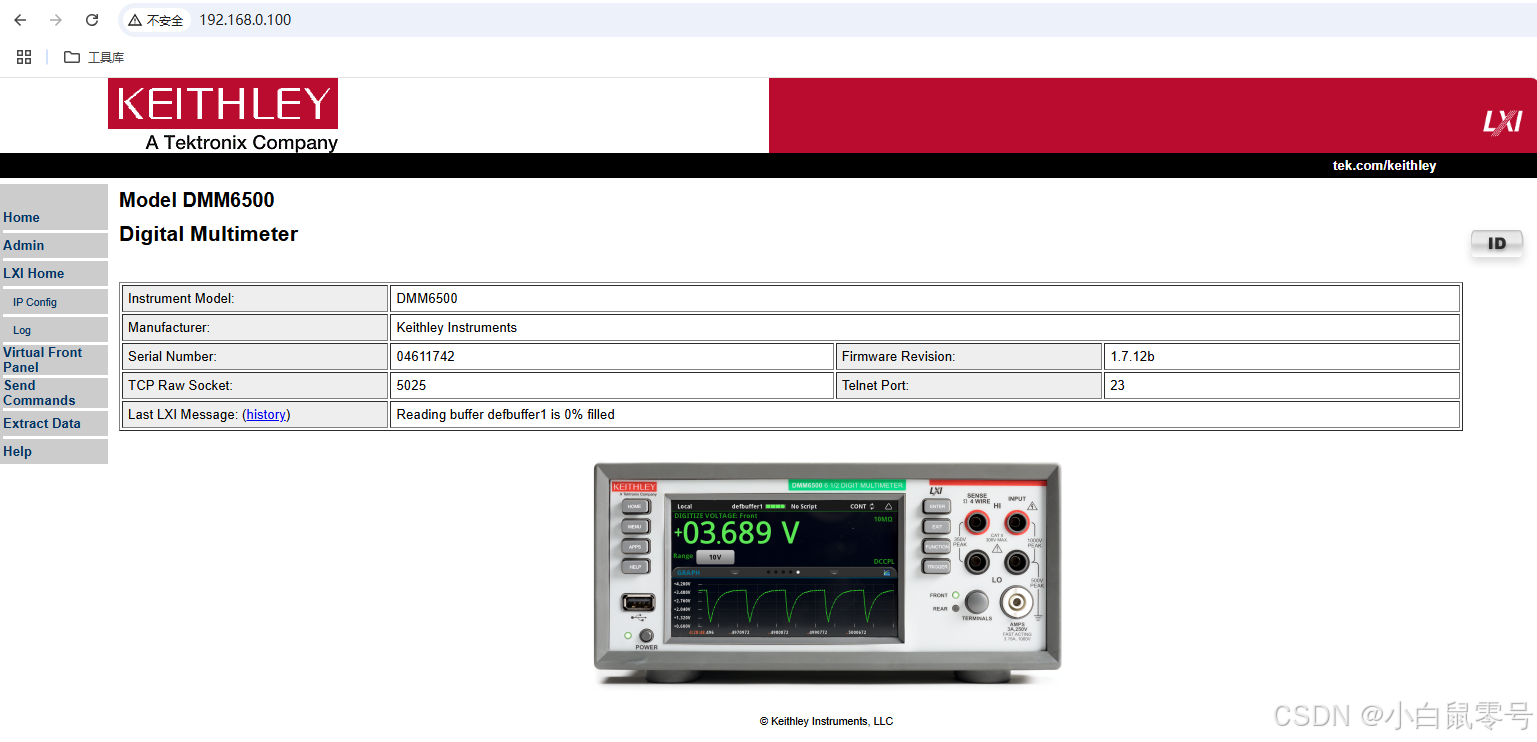

1.3 查看连接

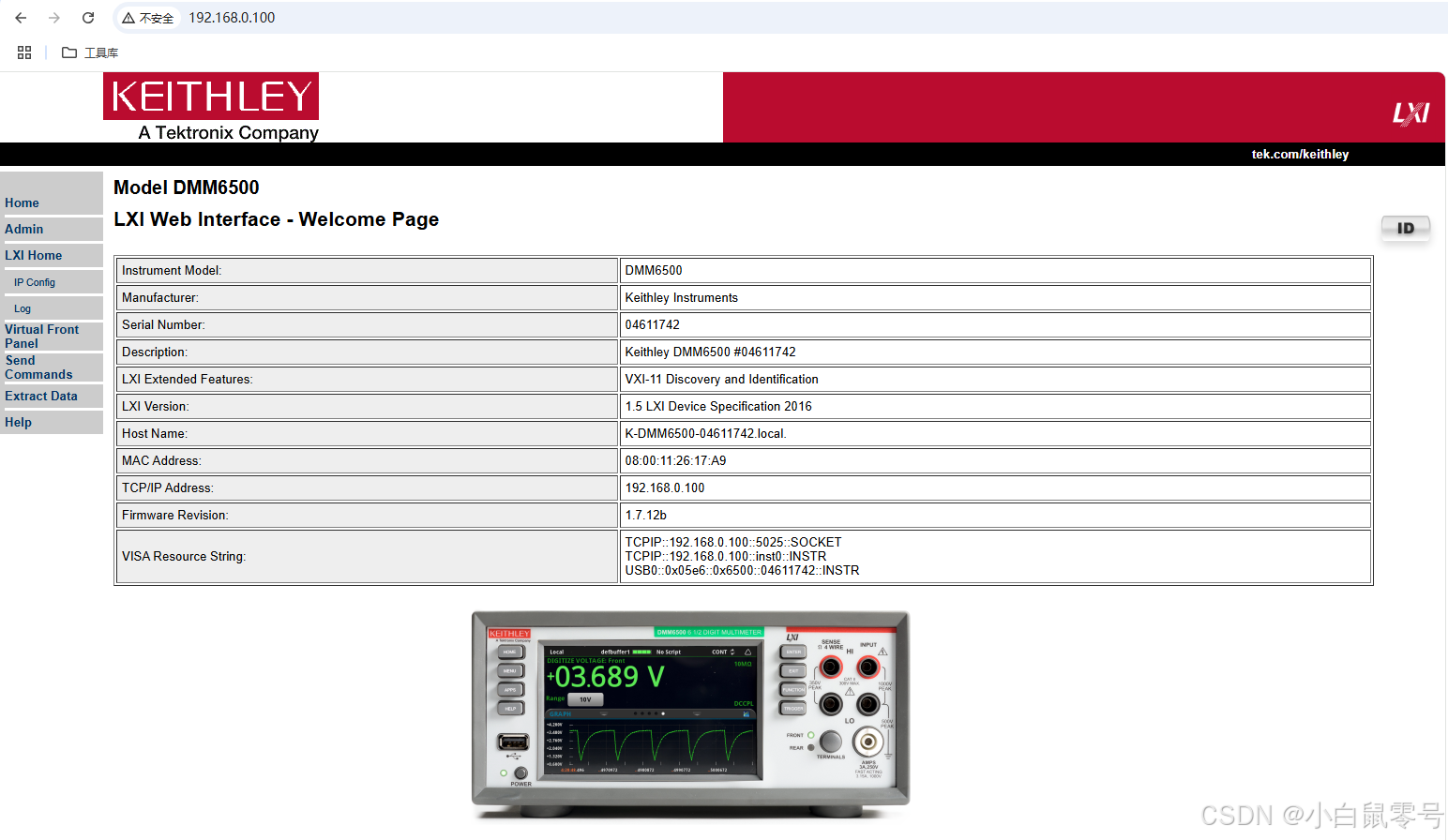

可以直接在浏览器中输入万用表的地址：192.168.0.100
成功的话能见到下图：
在这里插入图片描述
在这里插入图片描述

1.4 登录Admin

账号和密码默认为：admin

1.5 可使用的命令

You can change the command set that you use with the DMM6500. The remote command sets that
are available include:
• SCPI: An instrument-specific language built on the SCPI standard.
• TSP: A scripting programming language that contains instrument-specific control commands that
can be executed from a stand-alone instrument. You can use TSP to send individual commands
or use it to combine commands into scripts.
• SCPI2000: An instrument-specific language that allows you to run code developed for Keithley
Instruments Series 2000 instruments.
• SCPI34401: An instrument-specific language that allows you to run code developed for Keysight
Model 34401 instruments.

二、远程通信接口

2.1

一次只能使用一个通信接口来控制DMM6500。通用串行总线连接的优先级高于局域网连接。对于其他通信接口，仪器接收到第一条消息的那个接口将取得对仪器的控制权。如果另一个接口发送了一条消息，该接口则可以取得对仪器的控制权。根据所选的接口访问权限，你可能需要输入密码来更改接口。

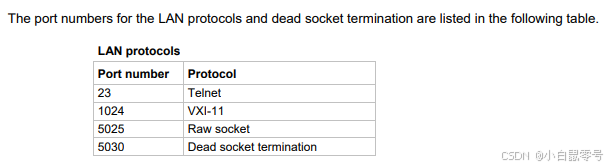

2.2 局域网协议

在这里插入图片描述

Telnet协议与原始套接字（raw socket）相似，当你需要直接与仪器进行交互时可以使用它。Telnet常用于调试和故障排除。你需要一个单独的Telnet程序来使用该协议。

DMM6500支持Telnet协议，你可以通过TCP/IP连接使用该协议向仪器发送命令。你可以利用Telnet连接与脚本进行交互或发送实时命令。

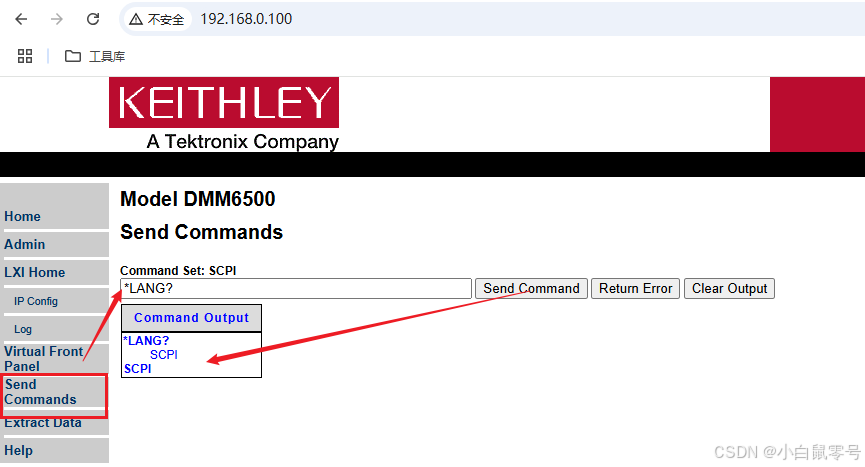

2.3 查看使用的命令集

在这里插入图片描述

2.4 LabVIEW程序

注意：如果您使用原生的LabVIEW™或IVI驱动程序，必须将DMM6500配置为使用SCPI（可程控仪器标准命令）命令集。

三、测试

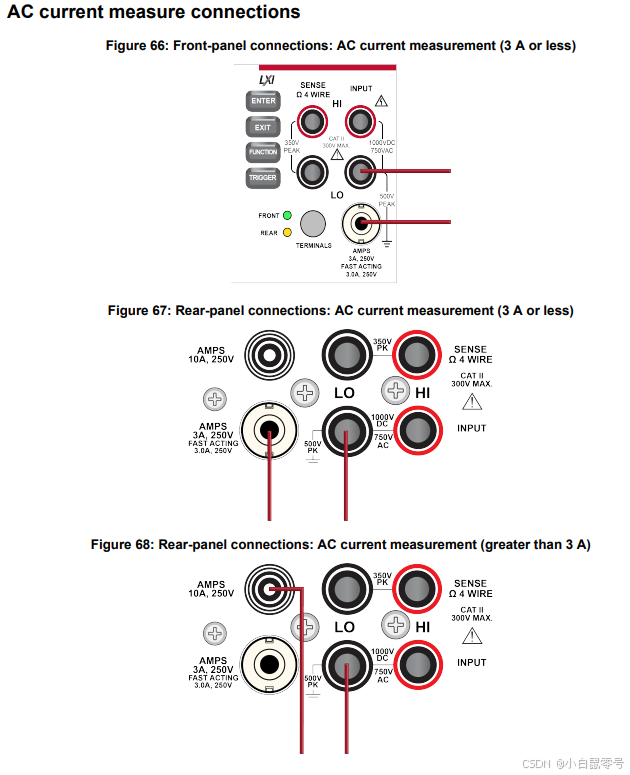

3.1 电流测试

在这里插入图片描述

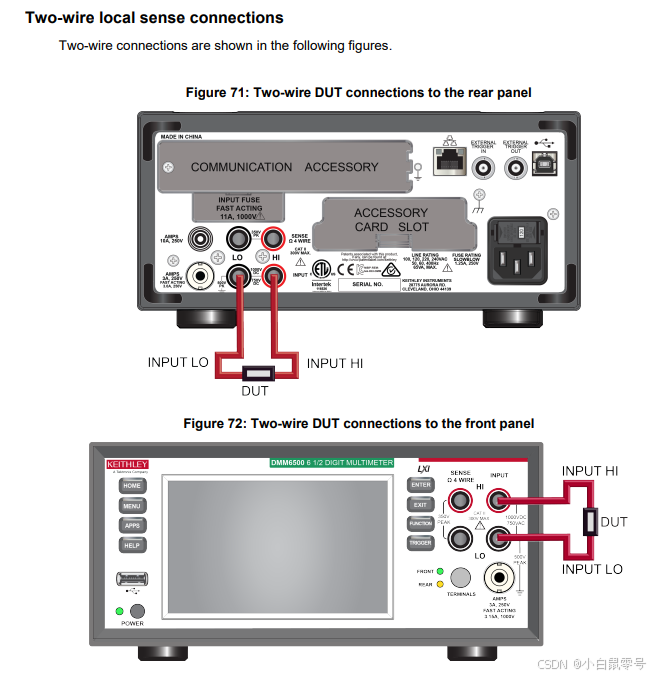

3.2 测试电路

在这里插入图片描述

四、LabVIEW

4.1 技巧

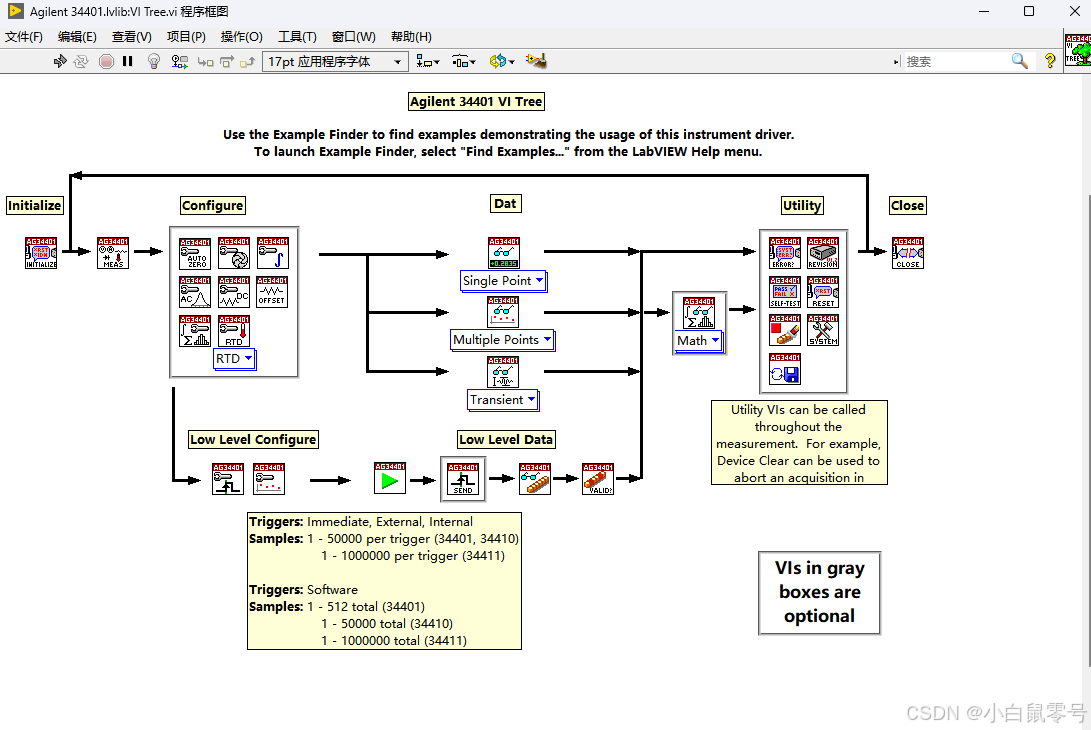

如何快速发现这个万用表中的程序结构？答案是程序树。
在这里插入图片描述

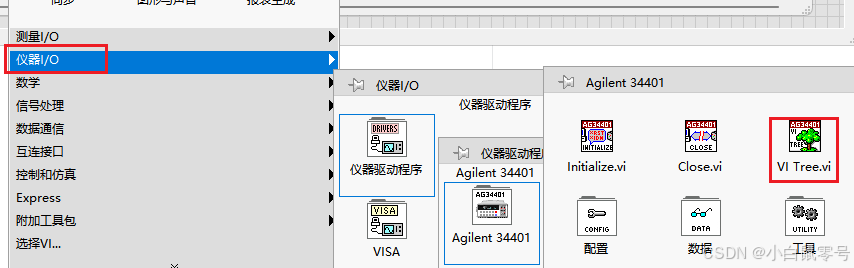

Step1 找到程序树

一般是在后面板中的仪器I/O中的驱动程序中能找到。
在这里插入图片描述

Step2 进入程序树查看

双击程序树后，进入程序树的主界面
在这里插入图片描述

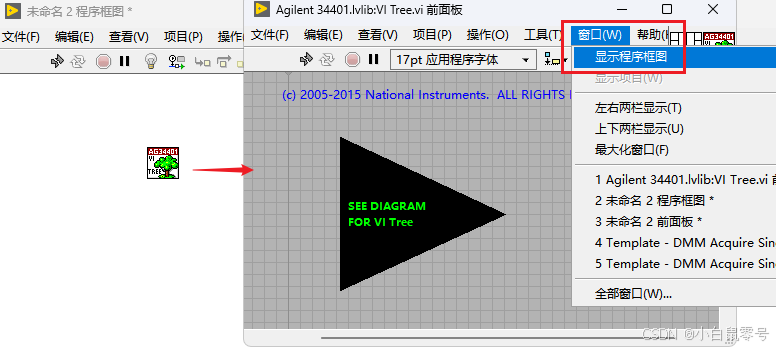

点击“窗口”，选择“显示程序框图”，如下图所示：
在这里插入图片描述

4.2 功能解释

Utility VIs can be called throughout the measurement. For example, Device Clear can be used to abort an acquisition in progress.

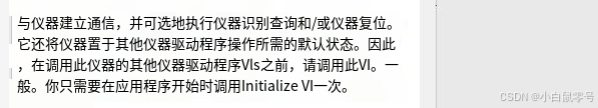

4.2.1

建立通信。
在这里插入图片描述

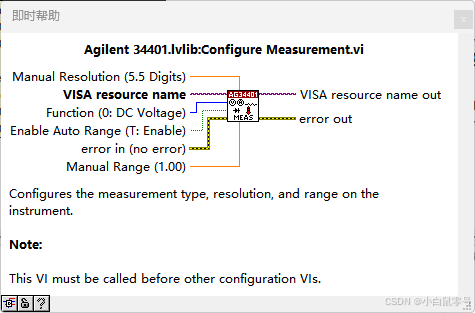

4.2.2

在仪器上配置测量类型、分辨率和量程。
在这里插入图片描述

4.2.3 Configure

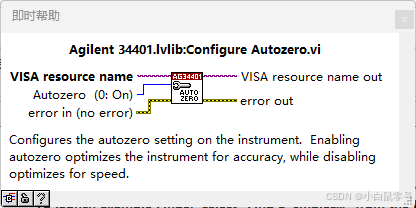

4.2.3.1 自动归零

在这里插入图片描述
配置仪器上的自动归零设置。
启用自动归零优化仪器的准确性，而禁用优化速度。

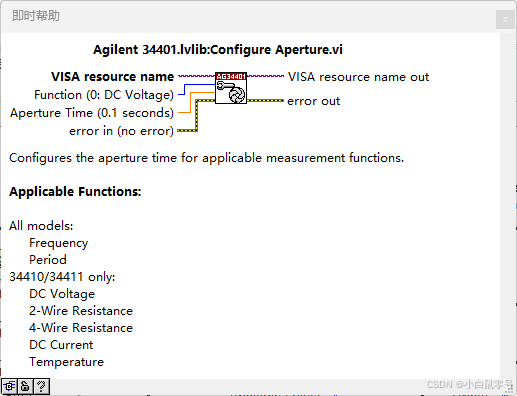

4.2.3.1 配置孔径

在这里插入图片描述

为适用的测量功能配置光圈时间。
适用功能：所有型号：FrequencyPeriod34410/34411 only：直流电压2-线电阻4-线电阻edc电流温度

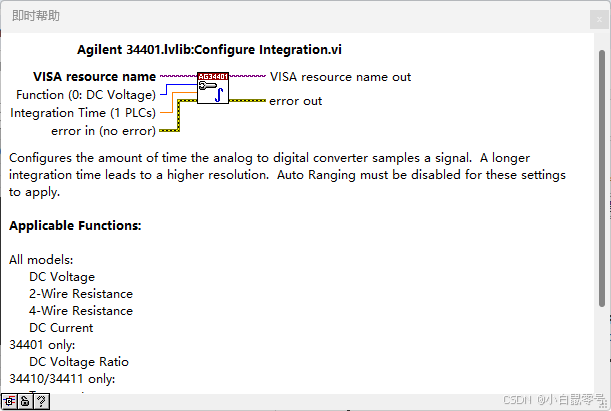

4.2.3.1 配置集成

在这里插入图片描述

原文: Configures the amount of time the analog to digital converter samples a signal. A longer integration time leads to a higher resolution. Auto Ranging must be disabled for these settings to apply.
译文: 配置模拟到数字转换器采样信号的时间。较长的集成时间导致更高的分辨率。要应用这些设置，必须禁用自动测距。
适用功能：所有型号：直流电压2-线电阻4-线电阻c电流34401 only；直流电压比34410/34411；

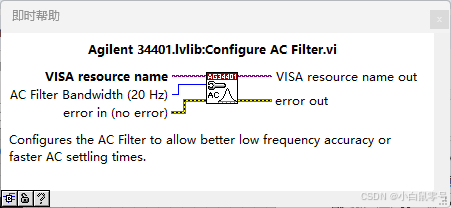

4.2.3.1 配置交流过滤器

在这里插入图片描述

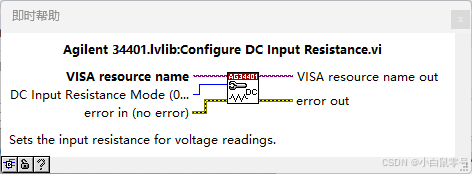

4.2.3.1 配置直流输入电阻

设置电压读数的输入电阻
在这里插入图片描述

4.2.3.1 配置偏移补偿

启用或禁用电阻测量的偏移补偿。
在这里插入图片描述

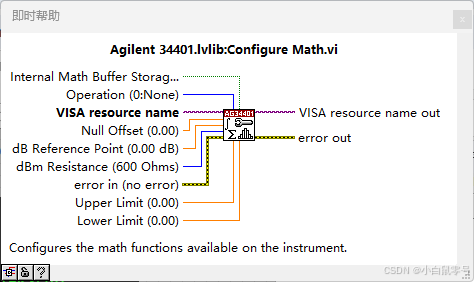

4.2.3.1 配置数学函数

在这里插入图片描述

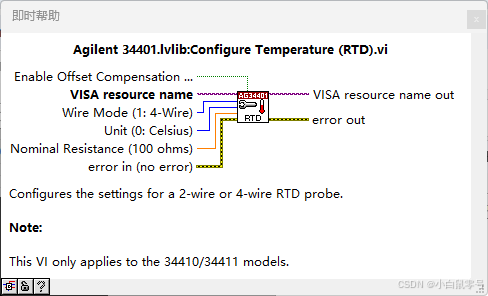

4.2.3.1

在这里插入图片描述

4.2.4 低级配置

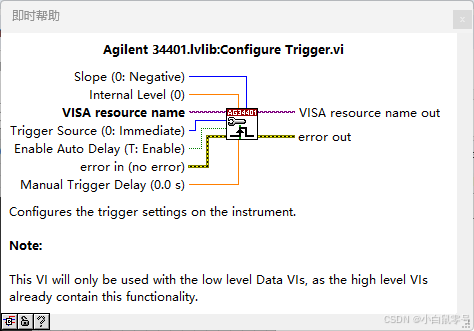

4.2.4.1 配置触发


次VI仅用于低级数据vi，因为高级vi已经包含此功能。

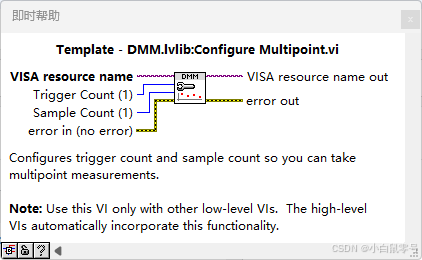

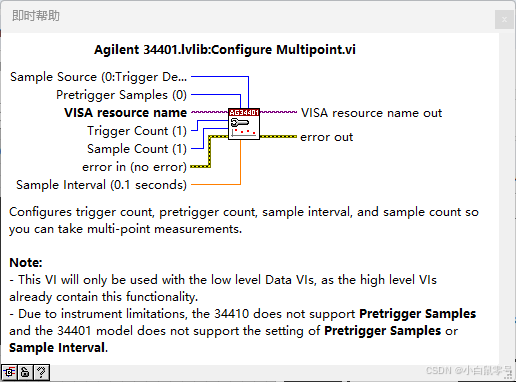

4.2.4.1 配置多点

在这里插入图片描述
在这里插入图片描述

4.2.5

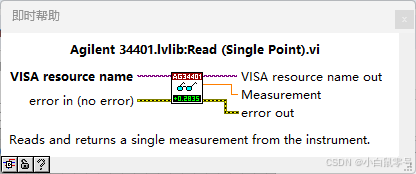

4.2.5.1 读取单点

读取并返回仪器的单个测量值
在这里插入图片描述

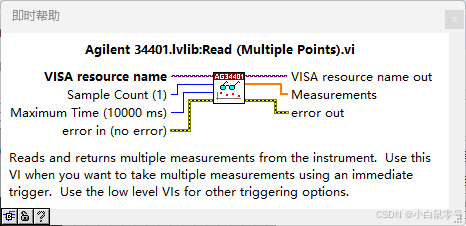

4.2.5.1 读取多点

在这里插入图片描述
在这里插入图片描述

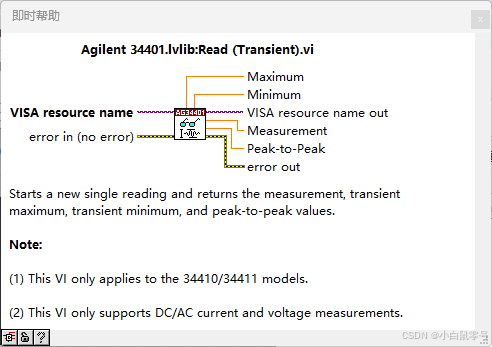

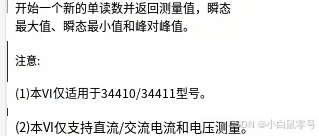

4.2.5.1 读取瞬时数据

在这里插入图片描述
在这里插入图片描述

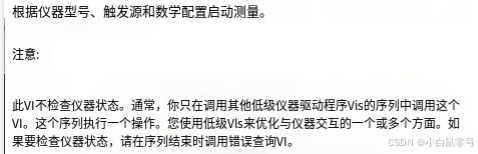

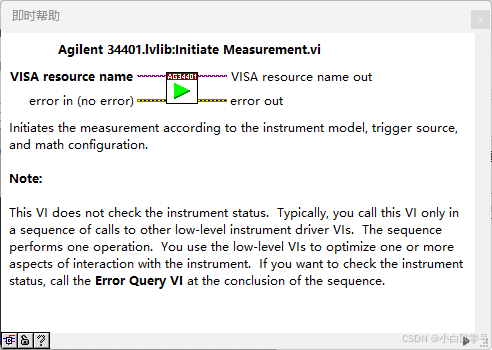

4.2.6 启动测量

在这里插入图片描述

在这里插入图片描述

4.2.7 低等级数据

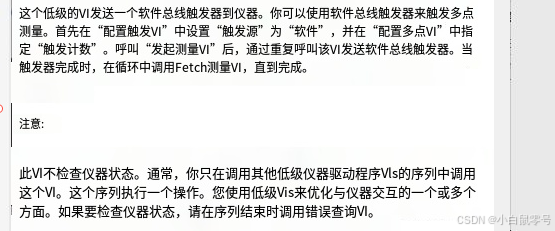

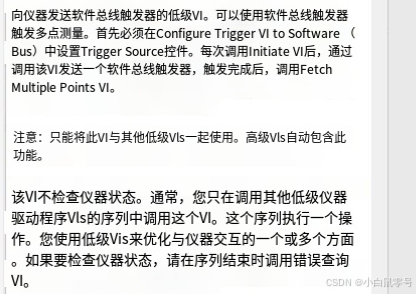

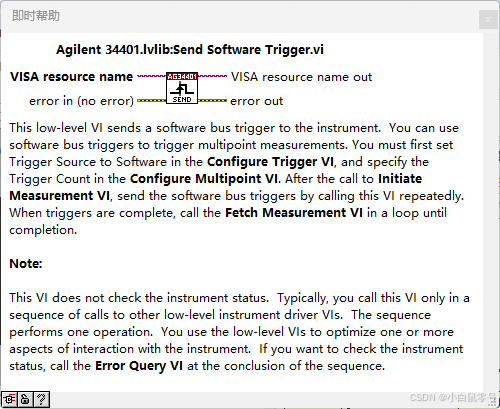

4.2.7.1 发送软件触发

在这里插入图片描述

在这里插入图片描述

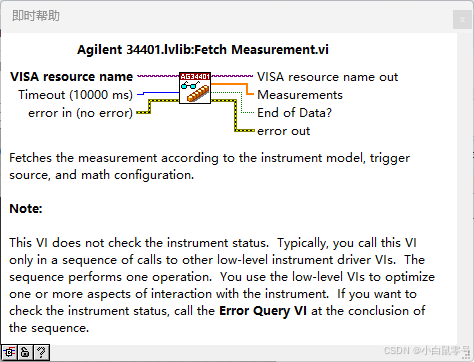

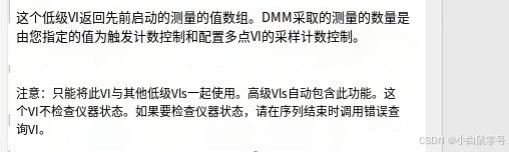

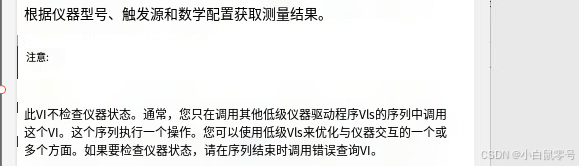

4.2.7.1 获取测量值

在这里插入图片描述

在这里插入图片描述

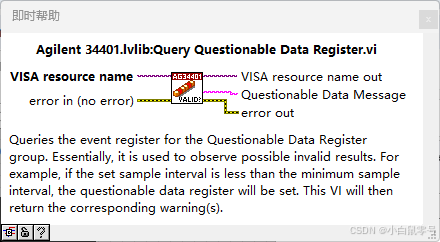

4.2.7.1 查询有问题的数据登记

在这里插入图片描述

在这里插入图片描述

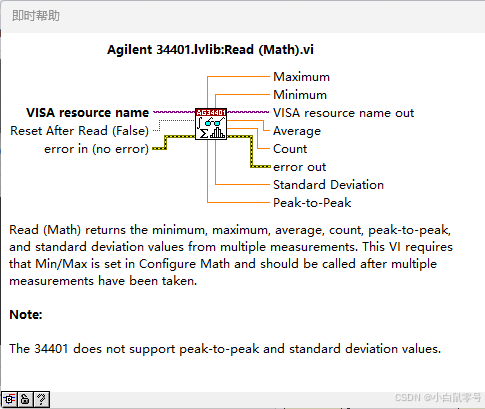

4.2.8 读取（数学）

在这里插入图片描述

在这里插入图片描述

4.2.9 Utility

在这里插入图片描述

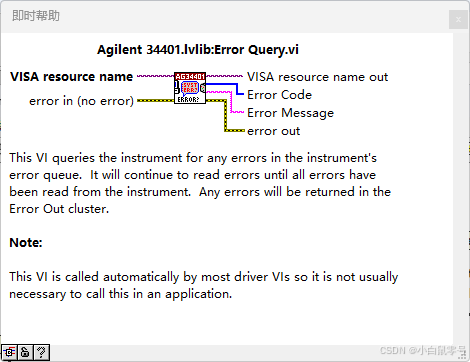

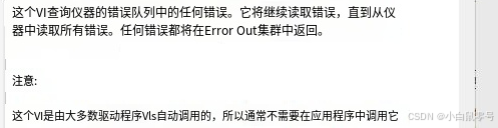

4.2.9.1 错误请求【一般不调用】

在这里插入图片描述

在这里插入图片描述

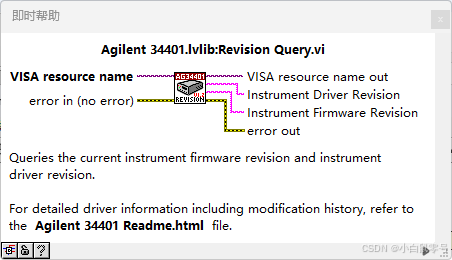

4.2.9.1 修改查询

在这里插入图片描述

在这里插入图片描述

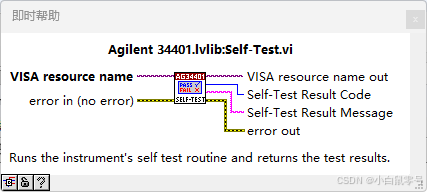

4.2.9.1 自测

在这里插入图片描述

在这里插入图片描述

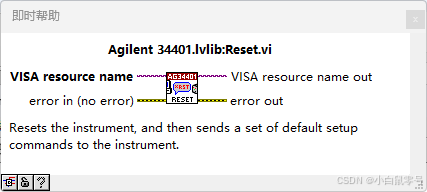

4.2.9.1 重置

在这里插入图片描述

在这里插入图片描述

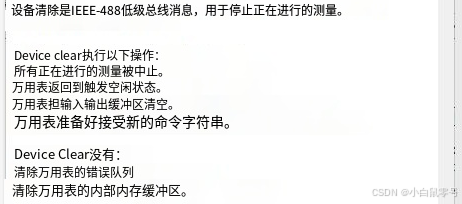

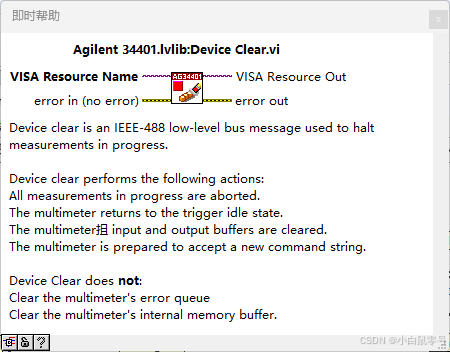

4.2.9.1 设备清除

在这里插入图片描述

在这里插入图片描述

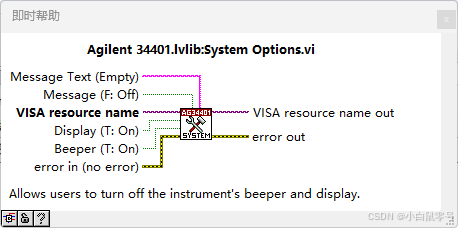

4.2.9.1 系统选项

在这里插入图片描述

在这里插入图片描述

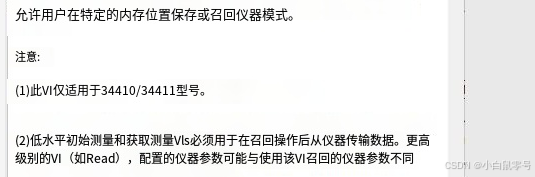

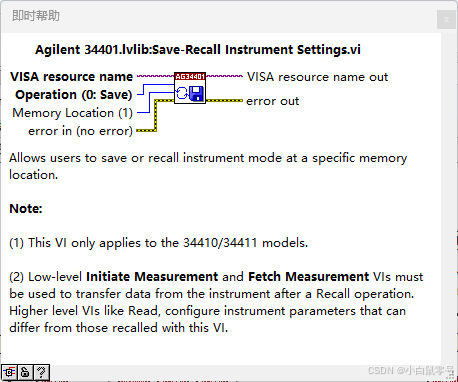

4.2.9.1 保存-唤醒仪器设置

在这里插入图片描述

在这里插入图片描述

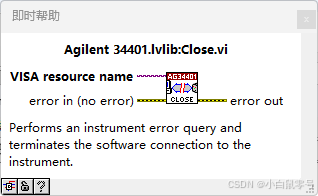

4.2.10 关闭

在这里插入图片描述

在这里插入图片描述

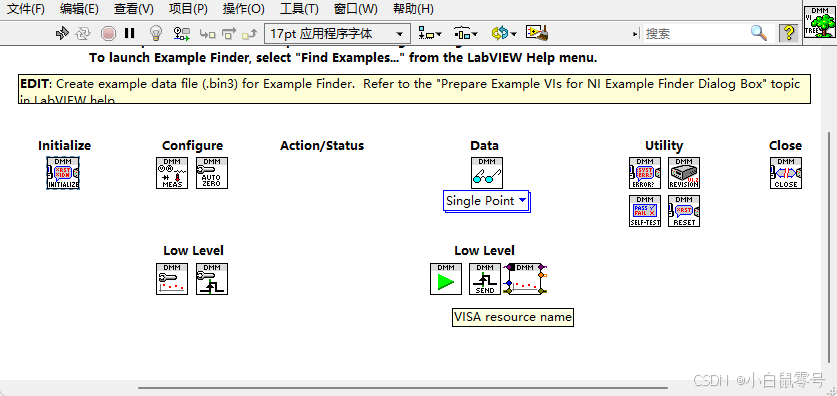

五 DMM编程树

在这里插入图片描述

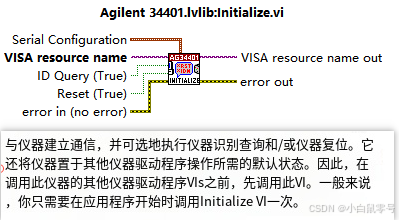

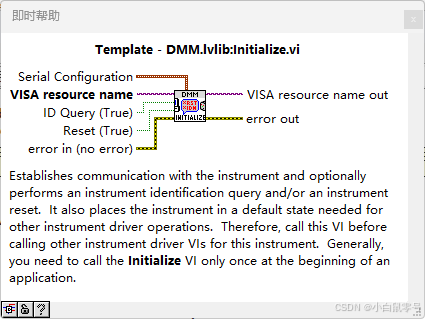

5.1 初始化

在这里插入图片描述

在这里插入图片描述

5.2（1） 配置

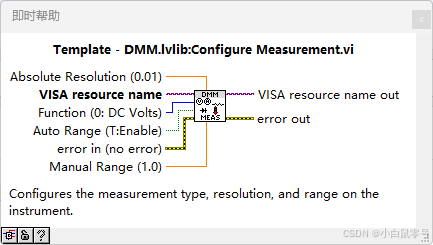

5.2.1 配置测量

在这里插入图片描述

在这里插入图片描述

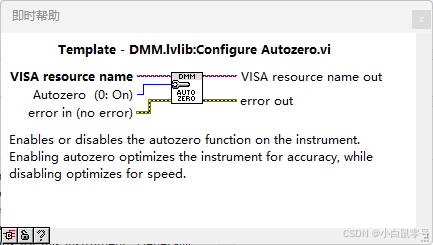

5.2.1 配置自动归零

在这里插入图片描述

在这里插入图片描述

5.2（2）低等级配置

5.2.1 多点配置

在这里插入图片描述

在这里插入图片描述

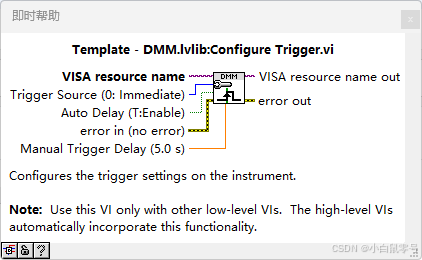

5.2.1 触发器配置

在这里插入图片描述

在这里插入图片描述

5.3（1）数据

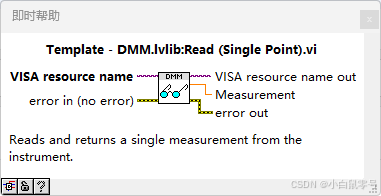

5.2.1 单点读取

读取并返回单个的测量值。
在这里插入图片描述

5.3（2）低等级数据

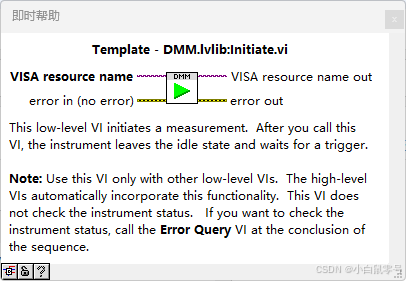

5.2.1 启动

在这里插入图片描述

在这里插入图片描述

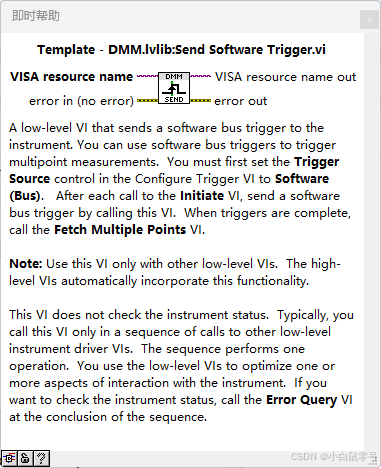

5.2.1 软件触发器

在这里插入图片描述

在这里插入图片描述

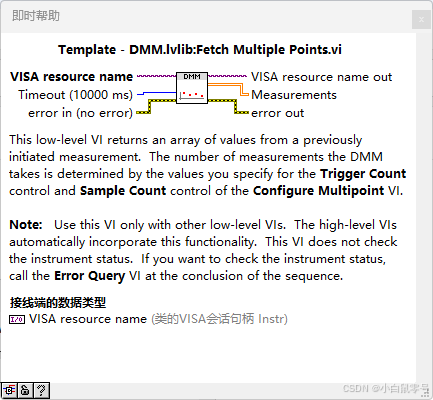

5.2.1 抓取多点

在这里插入图片描述

在这里插入图片描述

5.4 Uitility

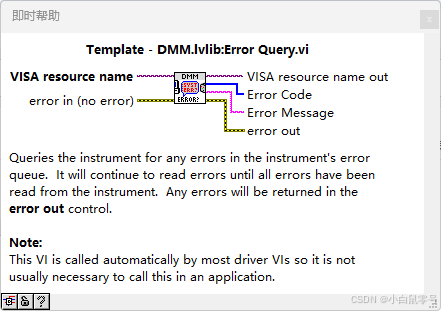

5.2.1 错误查询【一般不用】

在这里插入图片描述

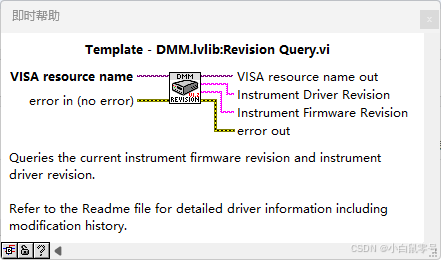

5.2.1 修改查询

在这里插入图片描述

在这里插入图片描述

5.2.1 自测

在这里插入图片描述

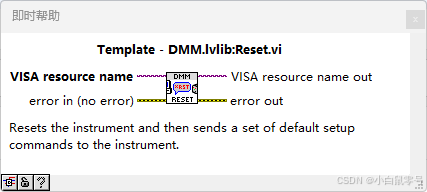

5.2.1 重置

在这里插入图片描述

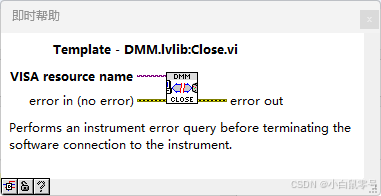

5.5 关闭

在这里插入图片描述

六、LabVIEW测试图

待补充

更新时间

  • 2024.11.25：创建
  • 2024.11.26：更新到第四章
  • 2024.11.27：更新
