Cisco Packet Tracer中配置RIP（RIPv1&RIPv2）

RIP协议简介：

RIP (Routing Information Protocol) 路由协议是一种相对古老，在小型以及同介质网络中得到了广泛应用的一种路由协议。RIP 采用距离向量算法，是一种距离向量协议。RIP在RFC 1058文档中定义。 RIP使用UDP报文交换路由信息，UDP端口号为520。若采用RIP协议，其网络内部所经过的链路数不能超过15，这使得RIP协议不适于大型网络。

RIP共有三个版本，RIPv1, RIPv2, RIPng，其中RIPV1和RIPV2是用在IPV4的网络环境里，RIPng是用在IPV6的网络环境里。

格式：

ip router rip

verson 1 或  verson 2

network 直连网段

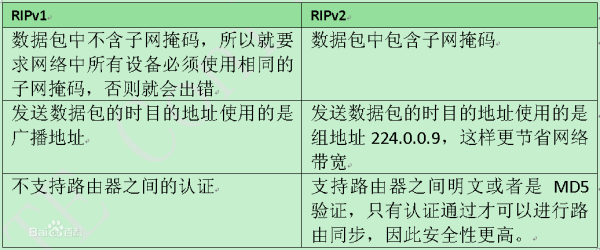

RIPv1和RIPv2的区别：

1.RIPv1是有类路由协议，RIPv2是无类路由协议。

2.RIPv1不能支持VLSM，RIPv2可以支持VLSM。

3.RIPv1没有认证的功能，RIPv2可以支持认证，并且有明文和MD5两种认证。

4.RIPv1没有手工汇总的功能，RIPv2可以在关闭自动汇总的前提下，进行手工汇总。

5.RIPv1是广播更新，RIPv2是组播更新。

6.RIPv1对路由没有标记的功能，RIPv2可以对路由打标记（tag），用于过滤和做策略。

7.RIPv1发送的updata最多可以携带25条路由条目，RIPv2在有认证的情况下最多只能携带24条路由。

8.RIPv1发送的updata包里面没有next-hop属性，RIPv2有next-hop属性，可以用与路由更新的重定。

                                                                             ——百度



操作：

操作

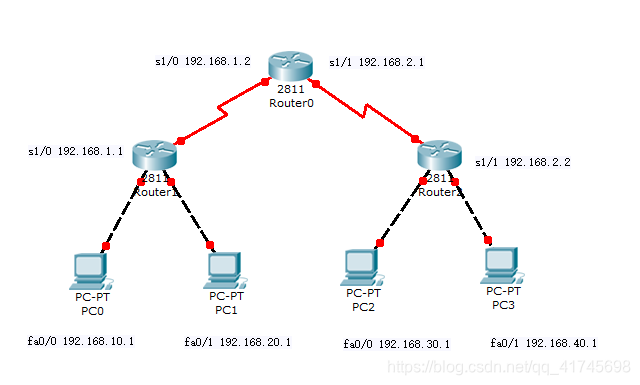

添加三台路由器和四台主机

本实验的路由器使用了Serial（串口）,因此需要在路由器中添加模块NM-4A/S，添加模块前

先关闭路由器电源，添加好后再开启电源。

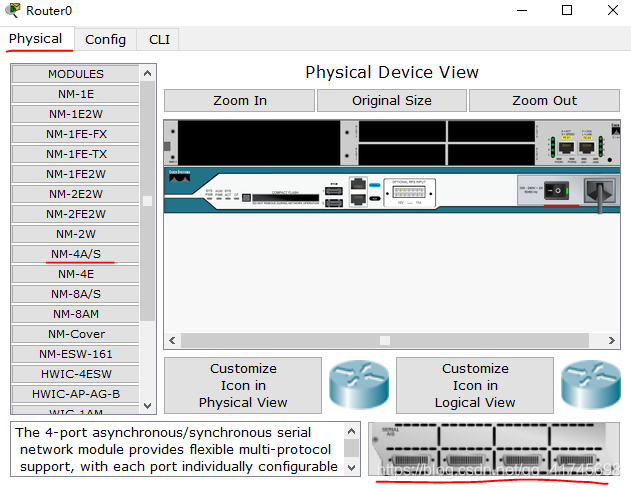

为Router0添加模块NM-4A/S

找到 “Physical”

默认电源为开

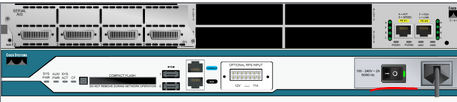

单击电源关闭电源

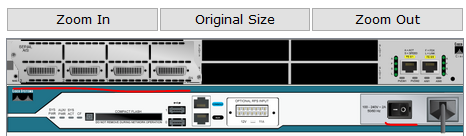

拖入模块NM-4A/S

单击电源打开电源

为Router1和Router2完成同样的操作





PC0的IP为192.168.10.1，网关为192.168.10.254，与Router1的fa0/0接口连接

PC1的IP为192.168.20.1，网关为192.168.20.254，与
