指令系统实现与分类
指令（又称机器指令）是指示计算机执行某种操作的命令，是计算机运行的最小功能单位。一台计算机的所有指令的集合构成该机的指令系统，也称指令集。指令系统是计算机系统结构的主要属性，位于硬件和软件的交界面上。
指令系统
2.1 数据表示及数据结构的比较
- 数据表示：数据表示是指计算机硬件能够直接识别，可以被指令系统直接调用的那些数据类型。
如：定点、逻辑、浮点、十进制、字符、字符串、堆栈和向量 - 数据结构：由软件编程实现，不能被硬件直接识别，指令不能直接调用的数据类型。
如：文件、图、表、树、阵列、队列、链表;
说明：数据表示速度快，成本高，不灵活；数据结构速度慢，成本高，灵活。最基本的、用得多的用硬件实现。
确定哪些数据类型用数据表示实现，是软件与硬件的取舍问题。
确定数据表示的原则：
-
缩短程序的运行时间
-
减少CPU与主存储器之间的通信量
-
这种数据表示的通用性和利用率
2.2 常用的编址单位
常用的编址单位：字编址、字节编址、位编址、块编址等。其中"Cache-主存"系统之间是按块编址，"Cache-CPU"系统之间是按字节、字编址。
2.3 零地址空间个数的选择
- 三个零地址空间：通用寄存器、主存储器、输入输出设备独立编址
- 两个零地址空间：主存储器与输入输出设备统一编址
- 一个零地址空间：所有存储设备统一编址。最低端是通用寄存器，最高端是输入输出设备，中间为主存储器
- 隐含编址方式，实际上没有零地址空间：堆栈、Cache等
2.4 间接寻址方式与变址寻址方式的比较
- 目的相同：都是为了解决操作数地址的修改问题；都能做到不改变程序而修改操作数地址。
- 不同：
- 间址寻址方式：间接地址在主存储器中，没有偏移量；变址寻址方式：基地址在变址寄存器中，带有偏移量
- 实现的难易程度：间址寻址方式容易
- 指令的执行速度：间址寻址方式慢
- 对数组运算的支持：变址寻址方式比较好
2.5 定位方式（操作系统部分）
程序的主存物理地址在什么时间确定？采用什么方式来实现？
- 直接定位方式：在程序装入主存储器之前，程序中的指令和数据的主存物理就已经确定了的称为直接定位方式。
- 静态定位：在程序装入主存储器的过程中随即进行地址变换，确定指令和数据的主存物理地址的称为静态定位方式。
- 动态定位：在程序执行过程中，当访问到相应的指令或数据时才进行地址变换，确定指令和数据的主存物理地址的称为动态定位方式。
2.6 指令格式优化的标准
- 节省程序的存储空间；
- 指令格式尽量规整，便于译码；
2.7 操作码编码的比较（设计题）
操作码的三种编码方法：
- 定长操作码
- Huffman编码
- 扩展操作码
改进操作码编码方式能够节省程序存储空间.
定长操作码：在指令字的最高位部分分配固定长度的若干位(定长)表示操作码。
- 一般n为操作码字段的指令系统最大能够表示2^n条指令。
- 优点：定长操作码对于简化计算机硬件设计，提高指令译码和识别速度很有利。
- 缺点：指令数量增加时会占用更多固定位，留给表示操作数地址的位数受限。
Huffman编码法
思路：短编码表示程序中出现概率大的指令，长编码表示概率小的指令。

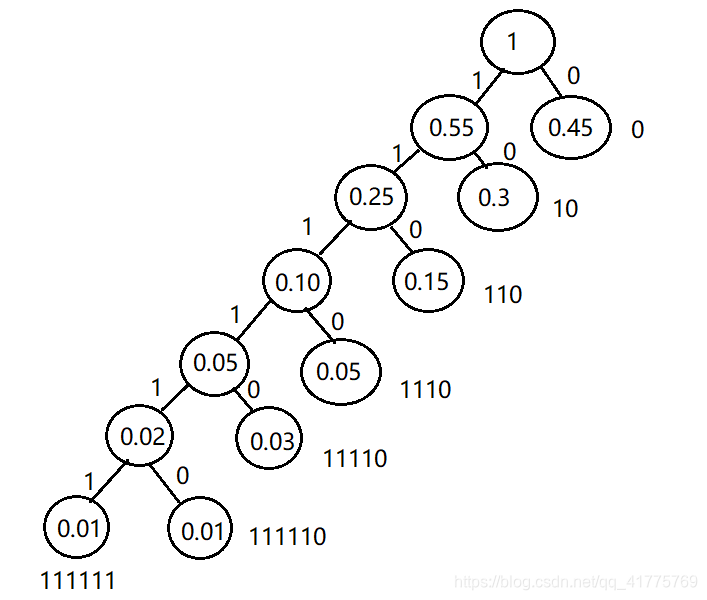

实现方法：将所有指令的概率作为叶节点，选择最小概率的两个节点合并为一个，然后将合并的节点与剩余节点一起组成节点集，重复上述步骤，得一棵树。从根节点出发，每个节点有两个分支，可用一位二进制数表示，这样，概率大的指令，从根节点出发经过的路径短，编码短，反之，概率小指令对应的编码长。
- 缺点：操作码长度很不规整，硬件译码困难；与地址码共同组成固定长的指令比较困难。
扩展操作码(不定长操作码)：全部指令的操作码字段位数不固定，且分散地放在指令字的不同位置上。
- 最常见的变长操作码方法是扩展操作码，使操作码的长度随地址码的减少而增加，不同地址数的指令可以具有不同长度的操作码，从而在满足需要的前提下，有效地缩短指令字长。
- 优点：在指令字长有限的前提下仍保持比较丰富的指令种类；
- 缺点：增加了指令译码和分析的难度，使控制器的设计复杂化。

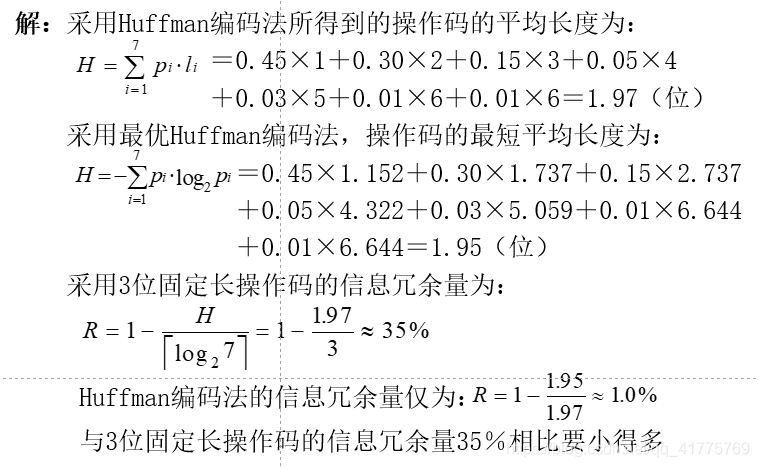

例1：假设一台模型计算机共有7种不同的操作码，如果采用固定长操作码需要3位。已知各种操作码在程序中出现的概率如下表，计算采用Huffman编码法的操作码平均长度，并计算固定长操作码和Huffman操作码的信息冗余量。
| 指令序号 | I1 | I2 | I3 | I4 | I5 | I6 | I7 |
|---|---|---|---|---|---|---|---|
| 概率 | 0.45 | 0.3 | 0.15 | 0.05 | 0.03 | 0.01 | 0.01 |
| 指令序号 | I1 | I2 | I3 | I4 | I5 | I6 | I7 |
|---|---|---|---|---|---|---|---|
| 编码 | 0 | 10 | 110 | 1110 | 11110 | 111110 | 111111 |
一台实验计算机的指令字长为16位，有双地址指令、单地址指令和零地址指令三类，并假设每个地址字段长度为6位。
（1）双地址指令有15条，单地址指令和零地址指令相等，三种指令各多少条，其操作码如何分配？
（2）如果三类指令的比例为1：9：9，三种指令各多少条，其操作码如何分配？
（1）指令分配：（其中地址字段为6位）
双地址指令：0000-1110 A1 A2 15条
其中，高4位 1111 用于扩展编码
单地址指令：1111 000000-111110 A 63条
零地址指令：1111 111111 000000-111111 64条
其中单地址指令与零地址指令相等，所以可以将全1的零地址指令去掉。
（2）0000——1101 A1 A2
1110000000——1111111101 A
11111111110000000－1111111111111111
三种指令分别为14条、126和128条。
2.8 常用的地址码个数
地址码个数通常有3个、2个、1个以及0个等四种情况
| 地址数目 | 操作码长度 | 程序存储量 | 程序执行速度 | 应用场合 |
|---|---|---|---|---|
| 三地址 | 短 | 最大 | 一般 | 向量，矩阵运算为主 |
| 二地址 | 一般 | 很大 | 很低 | 一般不宜采用 |
| 一地址 | 较长 | 较大 | 较快 | 连续运算，硬件结构简单 |
| 零地址 | 最长 | 最小 | 最低 | 嵌套，递归，变量较多 |
| 二地址R型 | 一般 | 最小 | 最快 | 多累加器，数据传送较多 |
根据指令中操作数地址码的数目不同，可以将指令分成以下几种格式：
1. 零地址指令
零地址： op
只给出操作码OP，没有显式地址。这种指令由两种可能：
1)不需要操作数的指令，比如空操作指令、停机指令、关中断指令等。
2)零地址的运算类指令仅用在堆栈计算机中。通常参与运算的两个操作数隐含地从栈顶和次栈顶弹出，送到运算器进行运算,运算结果再隐含地压入堆栈。
2. 一地址指令
一地址： op A1
这种指令也有两种常见的形态，要根据操作码的含义确定究竟是哪种。
1)只有目的操作数的单操作数指令，按A1地址读取操作数，进行OP操作后，结果存回原地址。
指令含义: OP(AI)+A2
如操作码含义是加1、减1、求反、求补等。
2)隐含约定目的地址的双操作数指令，按指令地址A可读取源操作数，指令可隐含约定另一个操作数由 ACC (累加器)提供，运算结果也将存放在ACC中。
指令含义: (ACC)OP(A1) → ACC
若指令字长为32位，操作码占8位，1个地址码字段占24位，则指令操作数的直接寻址范围为2^24 = 16M。
3. 二地址指令
二地址：op A1 A2
指令含义: (A)OP(A2) → A1
对于常用的算术和逻辑运算指令，往往要求使用两个操作数，需分别给出目的操作数和源操作数的地址，其中目的操作数地址还用于保存本次的运算结果。
若指令字长为32位，操作码占8位，两个地址码字段各占12位，则指令操作数的直接寻址范围为2^12= 4K。
4. 三地址指令
三地址： OP A1 A2 A3(结果)
指令含义: (A)OP(A2) → A3
若指令字长为32位,操作码占8位，3个地址码字段各占8位，则指令操作数的直接寻址范围为2^8 = 256.若地址字段均为主存地址，则完成一条三地址需要4次访问存储器(取指令1次，取两个操作数2次，存放结果1次)。
缩短地址码长度的方法
- 目标：用一个短的地址码表示一个大的逻辑地址空间；
- 用间址寻址方式缩短地址码长度: 在主存储器的低端开辟一个专门存放地址区域；
- 用变址寻址方式缩短地址码长度：由于程序的局部性，变址寻址方式中的地址偏移量比较短；
- 用寄存器间接寻址方式缩短地址码长度，很有效的方法。例如，16个间址寄存器，用4位地址码就能表示任意长的逻辑地址用来支持间接寻址的寄存器，可以借用通用寄存器。
2.9 指令格式的设计
指令的长度：有固定长度和可变长度两种；操作码长度也有固定操作码和可变操作码两种。（注意扩展操作码技术）

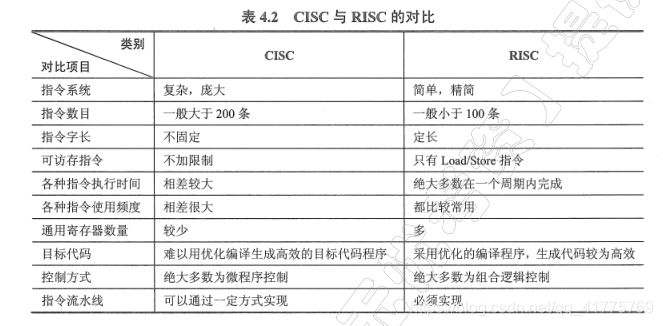

指令系统朝两个截然不同的方向发展：一是增强原有指令的功能，设置更为复杂的新指令实现软件功能的硬化，这类机器称为复杂指令系统计算机(CISC)。二是减少指令种类和简化指令功能，提高指令的执行速度，这类机器称为精简指令系统计算机(RISC).
2.10 CISC及其实现方法
- 定义：增强指令功能，设置功能复杂的指令，把原来由软件实现的、常用的功能改用硬件的指令系统来实现。
- 三种方法：
- 目标程序的优化：对目标程序统计分析，对使用频率高的指令用硬件加快其执行，对频率高的指令串用一条指令实现。
- 对高级语言和编译程序的优化：增强对高级语言和编译程序支持指令的功能。
- 操作系统的优化
2.11 RISC及其特点
- 单周期指令；是R型指令；采用硬布线逻辑实现；采用Load/Store结构；有利于编译程序代码优化。
2.12 20％与80％规律及在系统结构中的应用
CISC中，大约20％的指令占据了80％的处理机时间。各种指令的使用频率相差悬殊，大概只有20%的比较简单的指令被反复使用，约占整个程序的80%；而80%左右的指令则很少使用，约占整个程序的20%。
2.13 RISC的关键技术及其实现方法
- 关键技术：
- 延时转移技术：为了使指令流水线不断流，在转移指令之后插入一条不相关的有效的指令，而转移指令被延迟执行，这种技术称为延迟转移技术。
- 指令取消技术：采用指令延时技术，经常找不到可以用来调整的指令，这时采用向后转移（循环程序）、向前转移(IF THEN )、隐含转移技术（用于特殊的IF…THEN…结构中，THEN部分只有一条指令）。
- 重叠寄存器窗口技术：设置一个数量比较大的寄存器堆，并把它划分成很多个窗口。在每个
过程使用的几个窗口中有一个窗口是与前一个过程共用，还有个窗口是与下一个过程共用。 - 指令流调整技术：通过变量重新命名消除数据相关，提高流水线效率。
- 以硬件为主固件为辅：以硬联逻辑为主来实现指令系统对于复杂指令，也微程序技术实现。
- 减少CPI是RISC思想的精华
