上一篇我们了解了 GenericSource 需要依赖 IMediaExtractor 完成 demux 工作，这一篇我们就来学习 android media 框架中的第二个服务 media.extractor，看看 IMediaExtractor 是如何创建与工作的。

1、MediaExtractorService

media.extractor 和 media.player 是属于同一层级的 binder service，都用于提供媒体播放支持，media.player 用于提供播放器功能，而 media.extractor 主要用于本地文件播放的解封装工作。

MediaExtractorService 相关代码位于：
frameworks/av/services/mediaextractor
frameworks/av/media/libmedia
frameworks/av/media/libstagefright

media.extractor 中提供服务的主体是 MediaExtractorService ，创建 IMediaExtractor 需要借助 MediaExtractorService 的力量，这一点和 media.player 的设计是一致的，创建 IMediaPlayer 需要借助 MediaPlayerService 的力量。这两个 service 起着创建和管理实际工作实例的功能。

MediaExtractorService 所继承的 BnMediaExtractorService 由 aidl 文件生成，IMediaExtractorService.aidl 在 libmedia 目录下，总共有3个方法可供使用：

interface IMediaExtractorService {
    IMediaExtractor makeExtractor(IDataSource source, @nullable @utf8InCpp String mime);
    IDataSource makeIDataSource(in FileDescriptor fd, long offset, long length);
    @utf8InCpp String[] getSupportedTypes();
}

接下来看 MediaExtractorService 中到底包含哪些内容。首先来看构造函数：

MediaExtractorService::MediaExtractorService() {
    MediaExtractorFactory::LoadExtractors();
}

构造函数调用了 MediaExtractorFactory::LoadExtractors 将平台上所有的 extractor lib 加载到 MediaExtractorService 进程：

void MediaExtractorFactory::LoadExtractors() {
    Mutex::Autolock autoLock(gPluginMutex);

    std::shared_ptr<std::list<sp<ExtractorPlugin>>> newList(new std::list<sp<ExtractorPlugin>>());


        RegisterExtractors("/apex/com.android.media/lib"
#ifdef __LP64__
                "64"
#endif
                "/extractors", &dlextinfo, *newList);

    } else {
        ALOGE("couldn't find media namespace.");
    }

    RegisterExtractors("/system/lib"
#ifdef __LP64__
            "64"
#endif
            "/extractors", NULL, *newList);

    RegisterExtractors("/system_ext/lib"
#ifdef __LP64__
            "64"
#endif
            "/extractors", NULL, *newList);

    newList->sort(compareFunc);
    gPlugins = newList;

    for (auto it = gPlugins->begin(); it != gPlugins->end(); ++it) {
        if ((*it)->def.def_version == EXTRACTORDEF_VERSION_NDK_V2) {
            for (size_t i = 0;; i++) {
                const char* ext = (*it)->def.u.v3.supported_types[i];
                if (ext == nullptr) {
                    break;
                }
                gSupportedExtensions.push_back(std::string(ext));
            }
        }
    }
}

lib 加载总共分为2步：

1. 到 /apex/com.android.media/lib/extractor /system/lib/lib /system_ext/lib 这三个目录下寻找名字中包含 extractor.so 的 lib，打开这些 lib 并用 dlsym 找到 lib 中的 GETEXTRACTORDEF 函数，最后将 libHandle，GETEXTRACTORDEF 的返回值 ExtractorDef 以及 path 封装成一个 ExtractorPlugin 存到 list 当中；
2. 遍历 ExtractorPlugin 读取 ExtractorDef 中定义的可以支持的扩展名，存储到一个列表中。

初学的时候看这里觉得晕晕乎乎的，一层套一层让人很难理解，但是从框架的角度来看就很清除很多。

所有的 extractor 都要遵循设计规则，实现 GETEXTRACTORDEF 函数，函数的返回值是一个 ExtractorDef 对象，ExtractorDef 声明在 MediaExtractorPluginApi.h 中：

struct ExtractorDef {
    // version number of this structure
    const uint32_t def_version;

    // A unique identifier for this extractor.
    // See below for a convenience macro to create this from a string.
    media_uuid_t extractor_uuid;

    // Version number of this extractor. When two extractors with the same
    // uuid are encountered, the one with the largest version number will
    // be used.
    const uint32_t extractor_version;

    // a human readable name
    const char *extractor_name;

    union {
        struct {
            SnifferFunc sniff;
        } v2;
        struct {
            SnifferFunc sniff;
            // a NULL terminated list of container mime types and/or file extensions
            // that this extractor supports
            const char **supported_types;
        } v3;
    } u;
};

以下是结构体中成员的含义：

• def_version：这个结构体的版本；
• extractor_uuid：当前 extractor 独一无二的 id，可以使用 constUUID 方法来生成 ，使用方法查看该方法注释；
• extractor_version：extractor 的版本，如果两个 extractor uuid 相同，那么加载时只会存储高版本的那个；
• extractor_name：extractor 的名字，同样可以由我们自己定义；
• u：它是一个联合体，我们只关注 v3，v3 中有一个 SnifferFunc，这就是后面选择 extractor 的依据；supported_types 表示当前 extractor 所支持的 mine type 或者 文件后缀，必须要以 NULL结尾。

MediaExtractorFactory::LoadExtractors 那么多步骤核心就是或者每个 extractor lib 所定义的 ExtractorDef。

使用 dumpsys media.extractor 查看服务的信息，可以看到加载到的 extractor 的名称，版本，路径和支持解析的文件类型，这些都是从 ExtractorDef 中获取到的。

generic_x86:/ $ dumpsys media.extractor
Available extractors:
              AAC Extractor: plugin_version(3), uuid(4fd80eae03d24d729eb948fa6bb54613), version(1), path(/apex/com.android.media/lib/extractors/libaacextractor.so), supports: aac
              AMR Extractor: plugin_version(3), uuid(c86639c92f3140aca715fa01b4493aaf), version(1), path(/apex/com.android.media/lib/extractors/libamrextractor.so), supports: amr awb
             FLAC Extractor: plugin_version(3), uuid(1364b048cc454fda9934327d0ebf9829), version(1), path(/apex/com.android.media/lib/extractors/libflacextractor.so), supports: flac fl
             MIDI Extractor: plugin_version(3), uuid(ef6cca0af8a243e6ba5fdfcd7c9a7ef2), version(1), path(/apex/com.android.media/lib/extractors/libmidiextractor.so), supports: imy mid midi mxmf ota rtttl rt
x smf xmf
              MP3 Extractor: plugin_version(3), uuid(812a3f6cc8cf46deb5293774b14103d4), version(1), path(/apex/com.android.media/lib/extractors/libmp3extractor.so), supports: mp2 mp3 mpeg mpg mpga
              MP4 Extractor: plugin_version(3), uuid(27575c6744174c548d3d8e626985a164), version(2), path(/apex/com.android.media/lib/extractors/libmp4extractor.so), supports: 3g2 3ga 3gp 3gpp 3gpp2 m4a m4r
m4v mov mp4 qt
      MPEG2-PS/TS Extractor: plugin_version(3), uuid(3d1dcfebe40a436da574c2438a555e5f), version(1), path(/apex/com.android.media/lib/extractors/libmpeg2extractor.so), supports: m2p m2ts mts ts
         Matroska Extractor: plugin_version(3), uuid(abbedd9238c44904a4c1b3f45f899980), version(1), path(/apex/com.android.media/lib/extractors/libmkvextractor.so), supports: mka mkv webm
              Ogg Extractor: plugin_version(3), uuid(8cc5cd06f772495e8a62cba9649374e9), version(1), path(/apex/com.android.media/lib/extractors/liboggextractor.so), supports: oga ogg opus
              WAV Extractor: plugin_version(3), uuid(7d61385858374a3884c5332d1cddee27), version(1), path(/apex/com.android.media/lib/extractors/libwavextractor.so), supports: wav

看到这里我会有一些疑问：为什么 MediaExtractor 要以服务的形式提供呢？

我想到的可能有这些：

• 如果要有一个进程要使用 extractor，按照 MediaExtractorFactory 的加载方法，每个进程都要加载所有的 lib，这是很耗费时间的。放到 MediaExtractorService 一个地方加载，其他地方就都可以使用了。
• 创建的所有的 IMediaExtractor 都可以用 MediaExtractorService 管理；
• 如果要新增 extractor，只要按照设计规则实现，编译push到指定目录下就可以生效，不用修改加载部分的代码；

但是，我觉得 extractor 不需要以服务的形式存在，以服务的形式提供反而会损失性能，按照 ffmpeg 的方式，用一个函数指针列表来存储 ExtractorDef 效率应该也很高。

带着这个问题我们一起来看下面的内容。

---

2、MediaExtractorFactory

---

4、IMediaExtractor

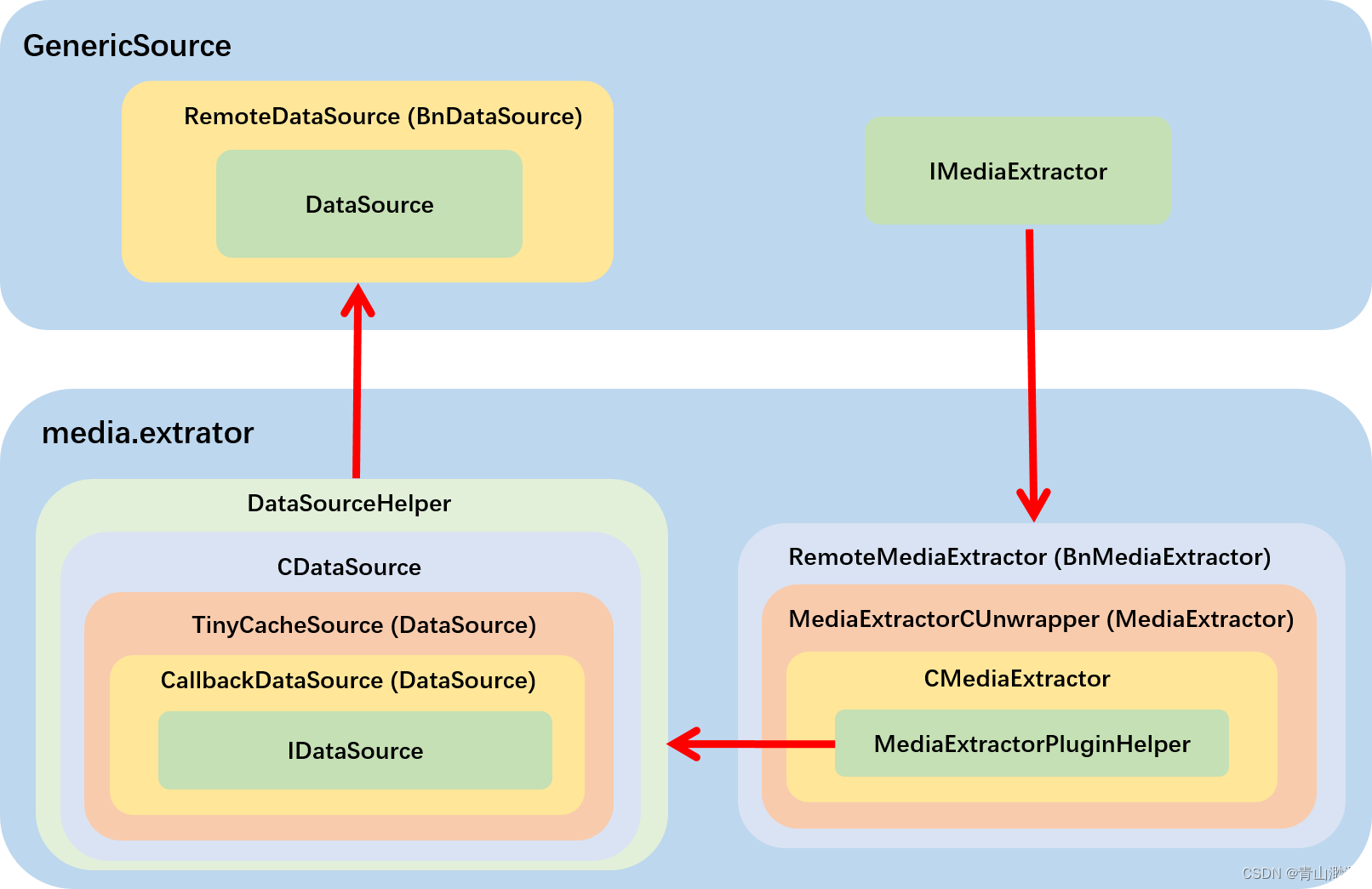

IMediaExtractor 的层级结构在上面的图中已经画出来了，它比 IDataSource 要简单很多，CMediaExtractor 和 MediaExtractorCUnwrapper 这两层完全可以忽略，只是接口封装而已，IMediaExtractor 就不再做过多了解。

---

5、IMediaSource
