Android Media Framework（一）OpenMAX 框架简介

必读：Android Media Framework - 开篇

学习开源代码最快的方式是先阅读它的文档，再查看它的头文件，最后研读代码实现并进行编译调试。Android早期引入OpenMAX IL作为使用音视频编解码器的标准接口，了解Android Media框架的底层运行原理要从OMX IL开始。在这一节，我们将阅读整理OpenMAX IL Spec中的介绍和架构部分，以便对整个框架有一个初步的概念。

阅读材料openmax_il_spec_1_0.pdf可在khronos官网下载，也可在公众号后台回复ILSpec获取下载链接。

1、OMX IL简介

OpenMAX Integration Layer（OMX IL，集成层）是由Khronos Group开发的一套低层级标准接口，旨在为编解码器提供一定程度的抽象，使得嵌入式或移动设备能够统一调用音频、视频和图像编解码器，从而实现编解码器实现代码和调用代码的跨平台性。

OMX IL API由两大主要部分组成，分别是Core API和Component API。

• OMX IL Component：在OMX IL中组件表示独立的功能模块，组件可能是source（源）、sinks（接收器）、codecs（编解码器）、filters（过滤器）或任何其他数据处理模块，组件需要依据Component API来实现。与组件之间的数据通信是通过称为端口的接口进行的，用户可以通过输入端口向组件发送数据，也可以通过输出端口接收数据。
• OMX IL Core：Core API主要用于动态加载卸载组件，调用组件方法；

将OMX IL API封装并向上层提供高层级接口的部分被称为IL Client（客户端），IL Client使用OMX Core来加载组件，卸载组件，调用组件的方法。

为什么Android要引入OMX IL？

• Android系统可以跑在多种类型的设备上，比如说手机、电视、平板或者是现在的车机上，这些设备会有不同的芯片，手机用的比较多的是海思、高通、联发科，电视见的比较多的是AML、RTK，这些芯片厂商会有自己编解码器的实现（VPU API），Android作为一个通用平台为了调用不同芯片的编解码器引入了OMX IL框架，各大vendor（厂商）实现OMX IL提供的接口之后，开发者就可以用统一的接口使用硬件编解码了。

2、OMX Component States

OMX IL为组件定义了一些状态，组件使用过程中会经历一系列的状态转换。OMX IL定义的状态有Unloaded、Loaded、Idle、Executing、Paused、WaitForResources、Invalid，但Android中实际用到的只有Loaded、Idle、Executing、Invalid，因此后文中我们只介绍这么多。

• Loaded：组件创建后就会进入Loaded状态，表示组件已经加载完成。
• Idle：组件获取到运行所需要的资源，但是还没开始处理数据，这时候处在Idle（空闲）状态。
• Executing：组件正在运行、处理数据，这时候处在Executing状态。
• Invalid：组件运行或配置过程中出现错误进入到Invalid状态。

3、OMX Component Architecture

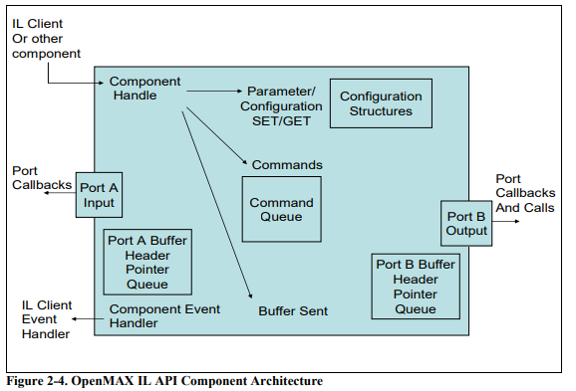

spec中有一个OMX IL组件的架构图，看懂它大致就能了解一个OMX组件应该如何实现了，这里对架构图做简单描述：

• OMX IL Client或其他组件需要使用组件句柄操作组件，组件操作可以划分为三类：
  • 参数、配置的设定与获取，这些操作是同步执行的，调用完即返回结果；
  • 命令的发送，OMX组件需要维护一个Command Queue，OMX IL API使用异步编程的思想，应用层可能会连续下发多个命令，因此使用队列处理命令事务；
  • input、output buffer的发送，input buffer填充完成后送给编解码器使用，output buffer使用完成后送给编解码器重新填充；
• 在Android中组件会有两个端口input、output port，每个port维护有一个队列，队列中存储的是Buffer Header的指针，Buffer Header是一个结构体，指向真正的数据缓冲区。
• OMX组件的数据输出通过Callback完成，总共有三个callback：
  • input port callback：将用完的input buffer送回给IL Client；
  • output port callback：将填充好的output buffer送回给IL Client；
  • event callback：将OMX组件生成的事件发送给IL Client；

4、Communication Behavior

这一节对port有更多的描述，port存储有组件定义的要用的buffer的最小数量，buffer可能是由OMX组件自己分配，也有可能是使用预先分配的。port中的每一个buffer都会关联到一个Buffer Header，Buffer Header除了指向缓冲区外还存储有与缓冲区关联的metadata（元数据）。

5、Tunneled Buffer Allocation and Sharing
