不确定度（uncertainty）

定义：与测量结果相联系的参数，用来表征合理地赋予被测量值的分散性

注：参见ISO《测量不确定度表示指南》

声场分布测量系统最基本的数据量是声压，其它声场参数都可以从声压推导出，因此，考虑到声场参数比较多，在分析系统的测量不确定时，仅需对声压参数进行分析即可，其它声场参数的不确定度可以从声压的不确定度推导出。

对负声压进行不确定性分析，其误差来源有随机误差和系统误差两种，分别用 Ａ 类和 Ｂ类不确定度来分析。

Ａ类不确定度分析

Ａ 类不确定度可用测量平均值的实验标准偏差来表示．由重复测量引起的不确定度可以通过多次重复测量得到数据序列，运用统计学分析的方法行 Ａ 类评定。

例如：

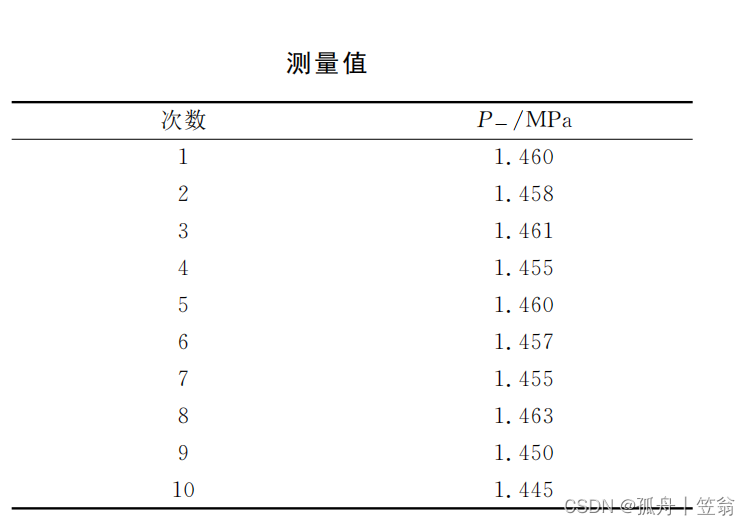

对超声诊断设备的PW模式进行10次测量，得到负声压的测量序列：

测量序列平均值：P_＝1.456（MPa）

单次测量的标准不确定度：

 𝑆(𝑝𝑖)＝0.0055（MPa）

在相同条件下，更换实验人员重新测量三级数据，目的是消除因不同操作人员引起的误差。

𝑆1(𝑝𝑖)＝0.0062（MPa）

𝑆2(𝑝𝑖)＝0.0075（MPa）

𝑆3(𝑝𝑖)＝0.0072（MPa）

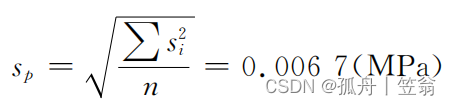

根据以上四个数据可以求得其平均标准差：

则 Ａ 类不确定度分量为：

Ｂ类测量不确定度分析

影响Ｂ类 不确定的分量有水听器的灵敏度校准和数据采集模块，即示波器采样过程中造成的误差和水温热电偶造成的误差。

水听器示例：美 国 SONORA医学系统公司的 804/W Preamppg型PVDF薄膜水听器，其灵敏度由英国国家物理实验室（NPL）进行校准，水听器对声压的最大允许误差为 ±12％。此类是均匀分布，半宽为 12％，相应的不确定度为：

数据采集模块使用TektronixTDS3012B型高性能数字示波器，由示波器说明书可知其对声压的影响为±２％．此类按正态分布处理，按我国计量行业经验，取K=2，相应的不确定度为:

水温对超声在不中的传播速度有影响，按照水槽中水温每变化±１℃，热电偶对声压误差的影响变化±４％．没有其他可靠信息证明为何种分布，此时按均匀分布处理，半宽为４％，相应的不确定度为：

标准不确定度

以上各个不确定度分量不相关，合成标准不确定度为：

取ｋ＝２，得扩展不确定度为：

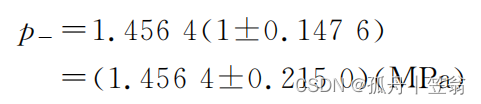

所以其测量结果为：



通过对测量装置的声压不确定度的分析，可以发现不确定度分量中 Ａ类不确定度分量比 Ｂ类不确定度分量小一个数量级，对测量结果的影响相比Ｂ类不确定度分量要小得多，近似可以忽略不计，而Ｂ类不确定度分量的各个分量之间相互独立，由水听器的灵敏度校准引起的不确定度分量最大。因此，水听器作为测量系统的核心部件，它的性能直接决定了整个测量系统的性能。为了减小系统的测量不确定度，需要尽可能选用品质较好的薄膜水听器。根据美国FDA给超声设备和换能器的生产商的指导文件可知，测量用水听器对声压的不确定度应在±15％以下 。
