快速掌握ANSA的INCLUDES功能

INCLUDES是ANSA中用于模型装配和组件复用的核心功能，通过引用外部模型实现模块化设计。以下是分步学习指南：

---

一、功能本质

1. 核心作用
   • 将外部模型文件作为引用组件插入当前计算
   • 建立模块化链接：针对性网格迭代，方便维护
   • 支持层级管理：嵌套包含复杂装配体

---

二、操作步骤（以v25.1为例）

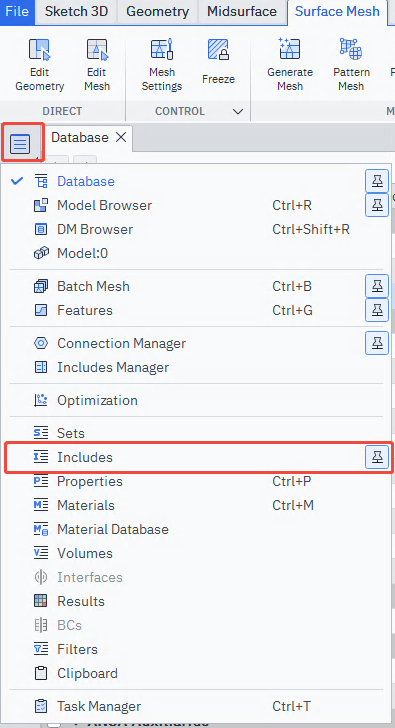

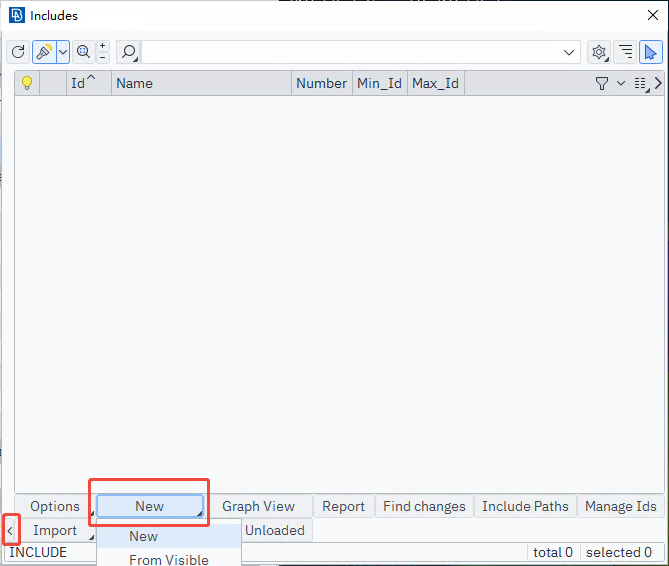

1. 打开管理器，新建Include如下图所示，或者在空白位置处右击新建NEW。



2. 添加引用模型

   • 假设有一个很全模型，其中包含了多个用1D单元连接的零部件，以及相关的求解工况。
   • 关键设置：

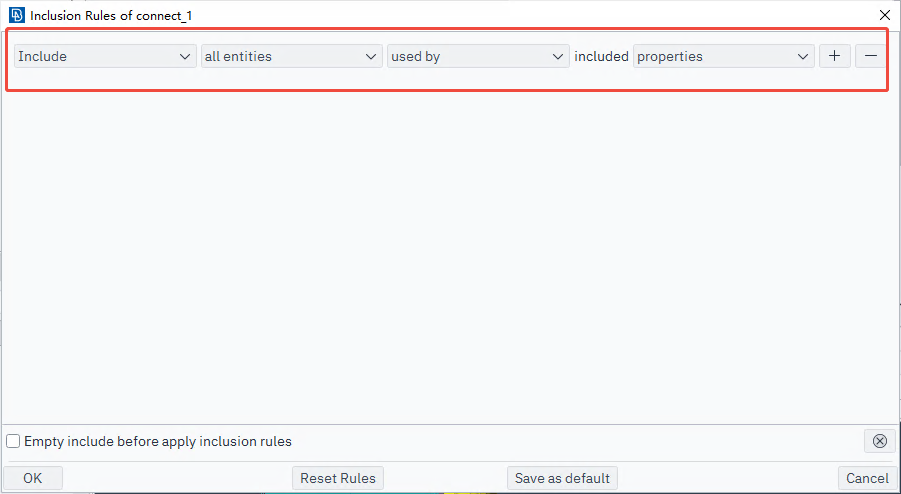

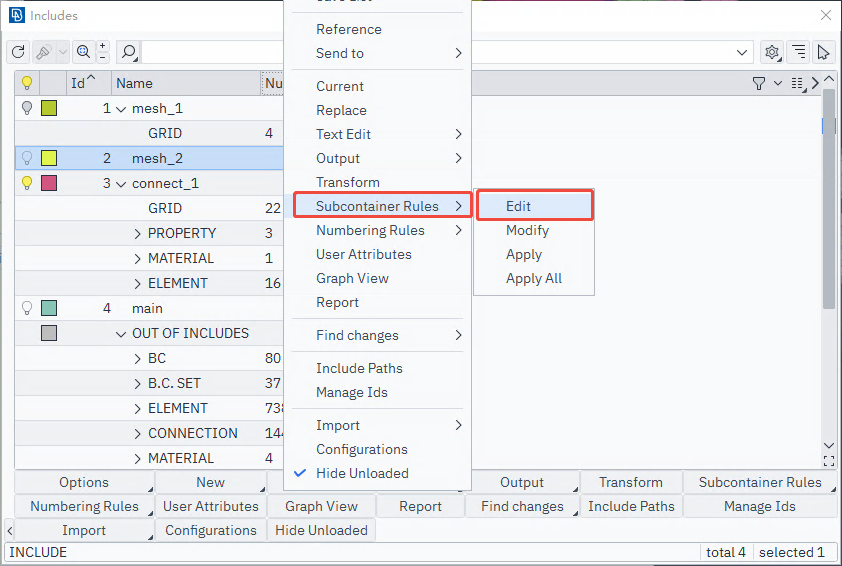

     • 展开所有模型树（在这之前创建多个INCLUDE，名字后面需要加.fem），右击相关INCLUDE修改对应的Subcontainer Rules，如下图设置，可以实现将Properties拖拽进入Include的同时，被其包含的所有都进入了该Include（如GRID、MATERIAL、ELEMENT等等）。

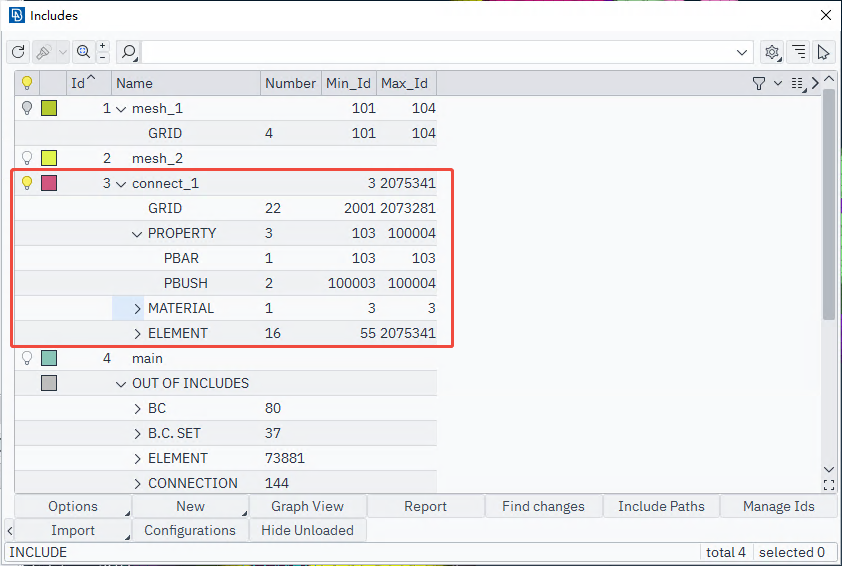

     • 直接拖拽相关部件至对应的INCLUDE(例如，将负责连接的单元PBUSH和PBAR移动至connect_1)

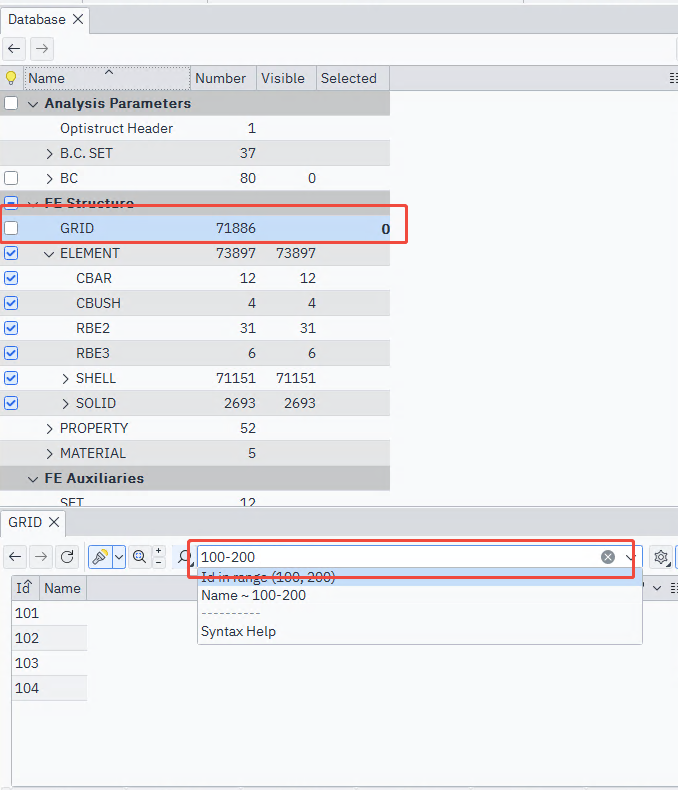

     • 关于共用结点处理在拆分时会将共用的结点一起打包，所以在建模时，通常对这些结点会有编号规则，利用这一编号规则，按F12调出模型树，双击GRID，在搜索框中输入区间。例如（100-200）,选中所有结点，直接拖拽进入mesh_1这个主要的网格文件中，这样可以避免重复或缺失。

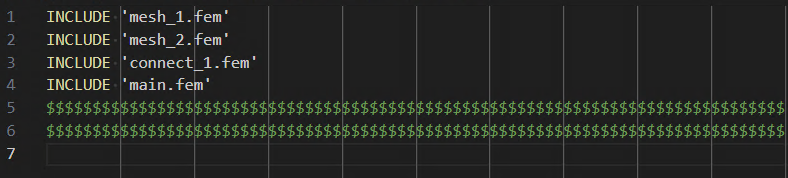

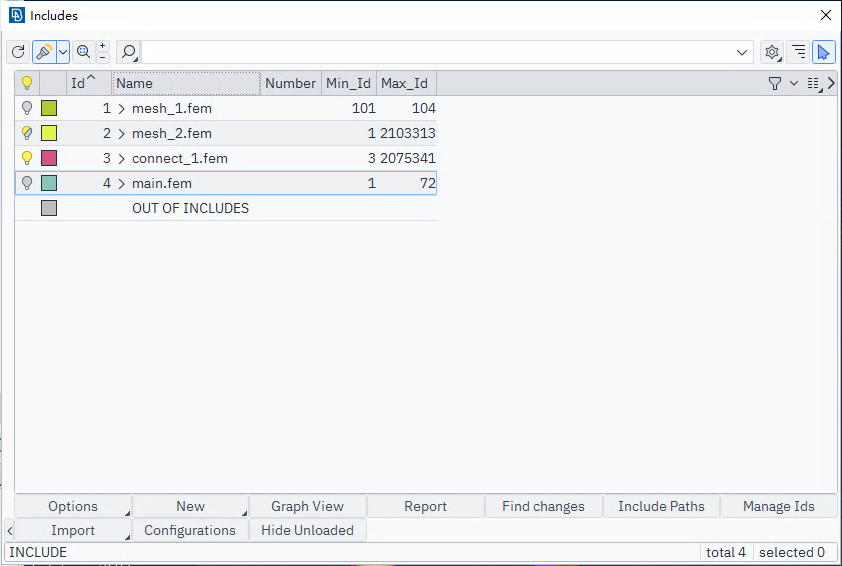

     • 导出模型

---

三、实战技巧

1. 模块化装配

   INCLUDE 'Subframe.fem'
   INCLUDE 'Control_Arm.fem'
   INCLUDE 'Knuckle.fem'
   INCLUDE 'Bush.fem'
   INCLUDE 'Loadcase.fem'

2. 冲突解决

   • ID重复：制定不同零部件的编号区间。
   • 名字重复：增加不同的前缀或后缀

---

四、典型应用场景

场景	操作方法
团队协同设计	每人负责子组件 → 主模型包含
标准材料库调用	创建材料库文件
模块化迭代	修改源文件 → 自动迭代装配体

⚠️ 避坑指南：

• 避免绝对路径（换文件夹名字会失效）
• 嵌套超过3层时检查循环引用
• 重要修改前备份源文件

---

学习建议：

1. 创建两个简单模型存在连接关系（如立方体/圆柱体中间用弹簧连接）
2. 练习相互包含 → 移动 → 修改文件观察更新
