数据结构（十九）——AVL搜索树及插入、删除操作详细图解

前言

接着上一节的二叉搜索树，我们今天分析平衡搜索树的一种——AVL搜索树。本篇文章暂时不涉及代码，专注于插入和删除操作的单个逻辑，请谅解。

AVL树与AVL搜索树

为什么要学习AVL搜索树？

请见这里的二叉搜索树部分。

AVL树：一颗空的二叉树是AVL树；如果T是一颗非空二叉树，当T的左子树和右子树都为AVL树且两子树的高度相差不超过1时，T为AVL树。

AVL搜索树：当一颗树既是二叉搜索树又是AVL树时，它是AVL搜索树。

AVL搜索树各操作

在学习各操作之前，需要理解平衡因子的概念。在AVL树中，每个节点都有一个代表平衡因子的int类型。

某节点x的平衡因子 = x的左子树高度 - x的右子树高度

由AVL树的定义可知，平衡因子bf(x)的取值只能是-1、0、1。

AVL搜索树的搜索(find)

AVL搜索树的搜索操作可以完全继承上一节的二叉搜索树的搜索方法，可以点击这里进行查看。

接下来我们分析为什么AVL树的搜索的时间复杂度为O(logn)。

对一颗高度为h的AVL树，令Nh为其最少的节点数。由AVL树的递归定义可知：

Nh = N(h-1) + N(h-2) + 1, N0 = 0 且 N1 = 1

而Nh的定义与斐波那契数列的定义相似：

Fn = F(n-1) + F(n-2），F0 = 0且F1 = 1

他们有以下关系：Nh = F(h+2) - 1

斐波那契的通项公式为：

当n逐渐增大，后面((1-√5)/2)^n这一项无限接近于零，我们可认为Fh约等于

对[a(h+2) - 1]取对数，解出h ≈ 1.44 * log(n+2) = O(logn)

AVL搜索树的插入(insert)

因为AVL搜索树按照二叉搜索树的规则插入后，有可能会出现不符合AVL树的情况。为了维护AVL树的性质，在插入新节点后，我们要对其进行做旋转操作。

我们在判断旋转怎样进行时，其实只需要关注三个节点。

1. 节点X：插入新节点（未旋转）之后，平衡因子是2或-2的离插入节点最近的祖先。
2. 节点A：在节点X和新插入节点之间的路径上，离节点X最近的孩子节点。
3. 节点S：在节点X和新插入节点之间的路径上，离节点A最近的孩子节点（一般为新插入节点）。

AVL搜索树的插入分为四种情况，LL，RR，RL，LR。其中LL、RR称为单旋转，RL、LR称为双旋转，双旋转即一次插入做两次单旋转。

如何判断该插入节点后的结构是哪种情况呢？

1. 观察法（不够靠谱，熟练的时候可以用。）
2. 根据节点X和节点A的平衡因子（绝对靠谱！）

如何判断需要旋转的情况下的旋转轴呢？（旋转嘛，肯定有一个节点作为轴)

1. 如果是LL、RR类型，旋转轴为节点X。
2. 如果是RL、LR类型，两次旋转的旋转轴均为节点S。

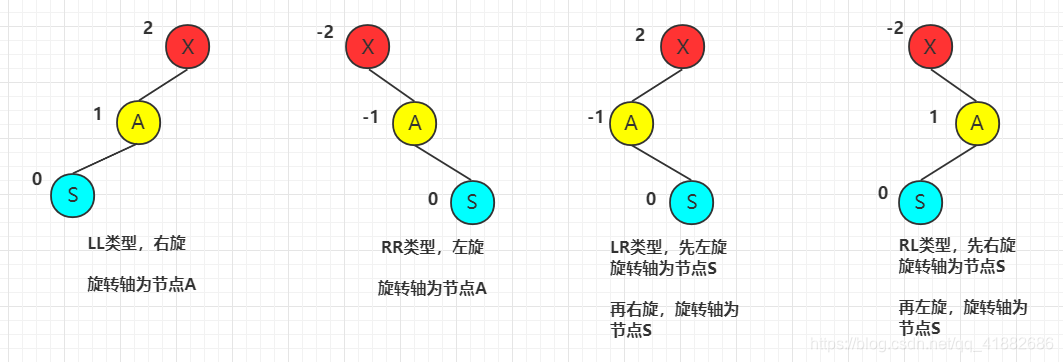

上图！

下面进行对LL和LR进行详细分解

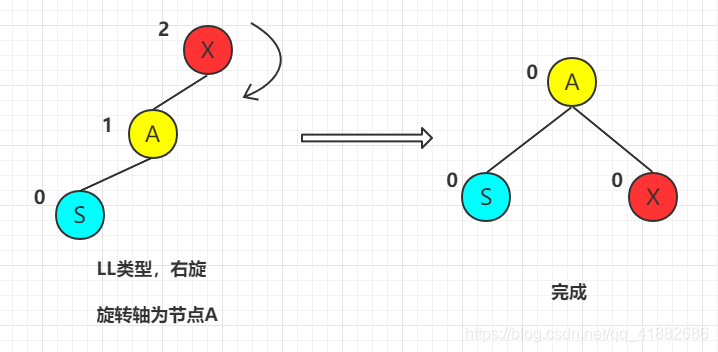

LL：

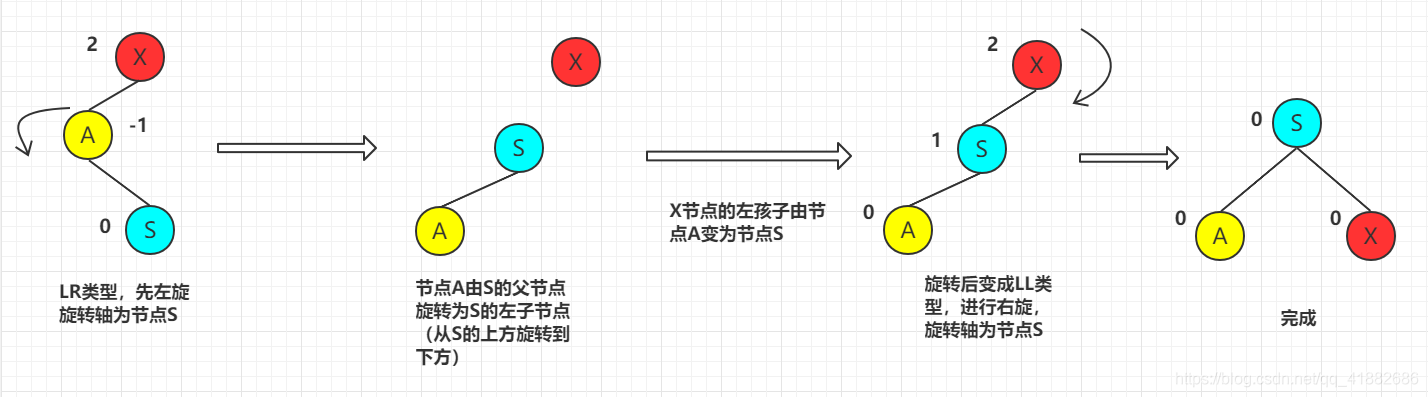

LR：

OK！理论学习完成我们下一步看两个难度略高的例子
我将例子和答案分开展示，可以自己先试一下。

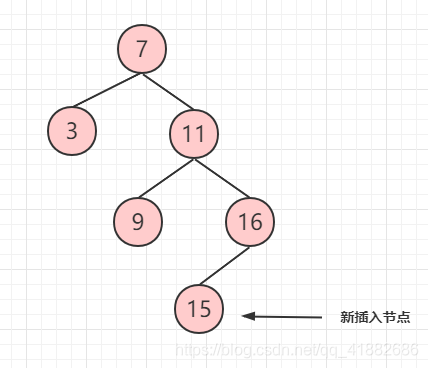

例一：

解析：

例二：

解析：

AVL搜索树的删除(erase)

与插入一样，删除也可能使树的结构不符合AVL树的性质，且分为六种情况。

AVL搜索树的删除分为两步：

• 第一步，参照二叉搜索树的删除方法进行删除。删除后的结构可能不符合AVL树性质。

• 第二步，使用旋转操作使其平衡。与插入方法不同的是，这里使用一次旋转可能无法恢复平衡。所需要的旋转次数为O(logn)。

一开始我有些疑惑，需要旋转的结构只有RR、RL、LL、LR四种情况，为什么在AVL树的删除中要分6种情况呢？

在解惑之前我们需要了解和删除有关的三个关键节点：

1. 节点S：被删除的节点
2. 节点Q：被删除的节点的父节点（这里需要注意，与二叉搜索树的删除方法有关）
3. 节点A：从节点Q到根节点的路径上，自底向上第一个平衡因子变为-2或2的节点。

下面我们说说节点Q，理解节点Q首先需要理解二叉搜索树的删除方法。

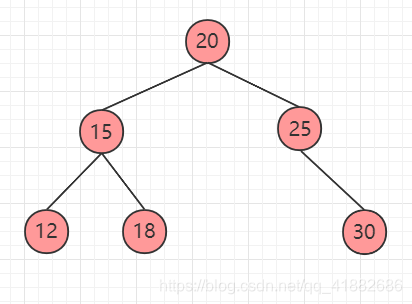

假如在上图中删除节点25，那么节点Q便是节点20（根节点）。

假如在上图中删除节点12，那么节点Q便是删除后节点12的位置（根节点的左孩子）。

原理和二叉搜索树中删除节点有一个孩子还是两个孩子有关，所以想要理解节点Q必须理解二叉搜索树的删除方法，感觉我已经有点啰嗦了。

理解这几个节点之后，我们分析R0，R1, R-1, L0, L1, L-1六种情况。因为前三种和后三种是对称关系，所以我们只分析前三种。

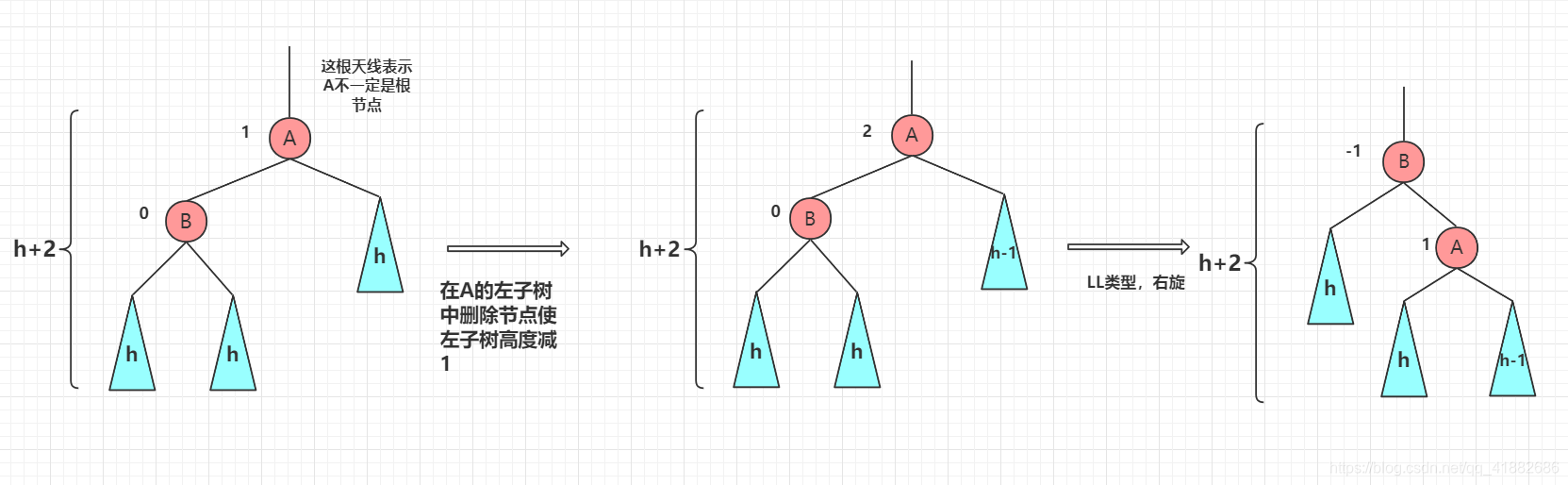

R0：

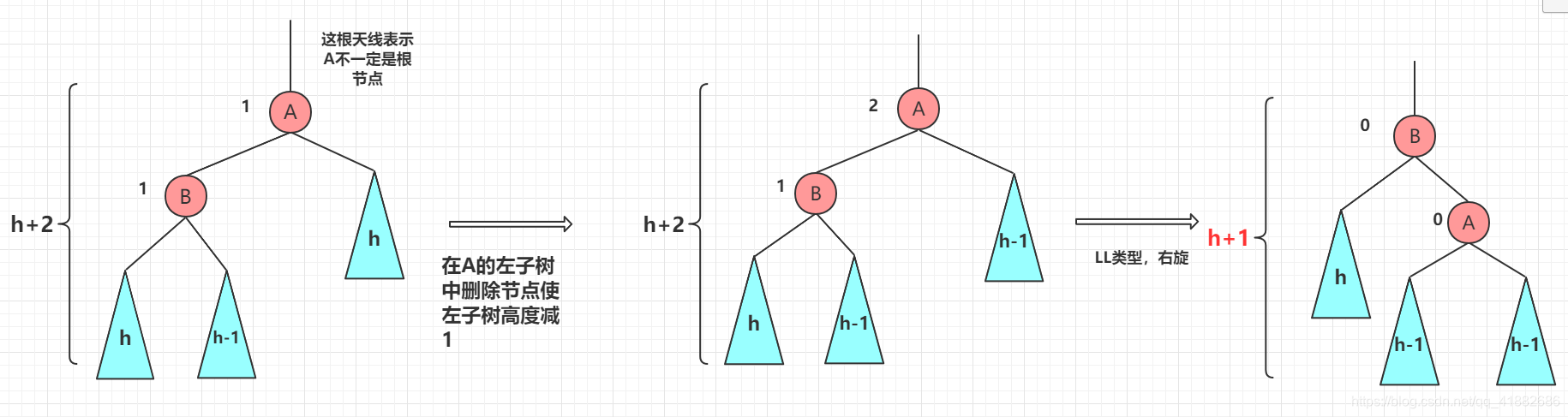

R1：

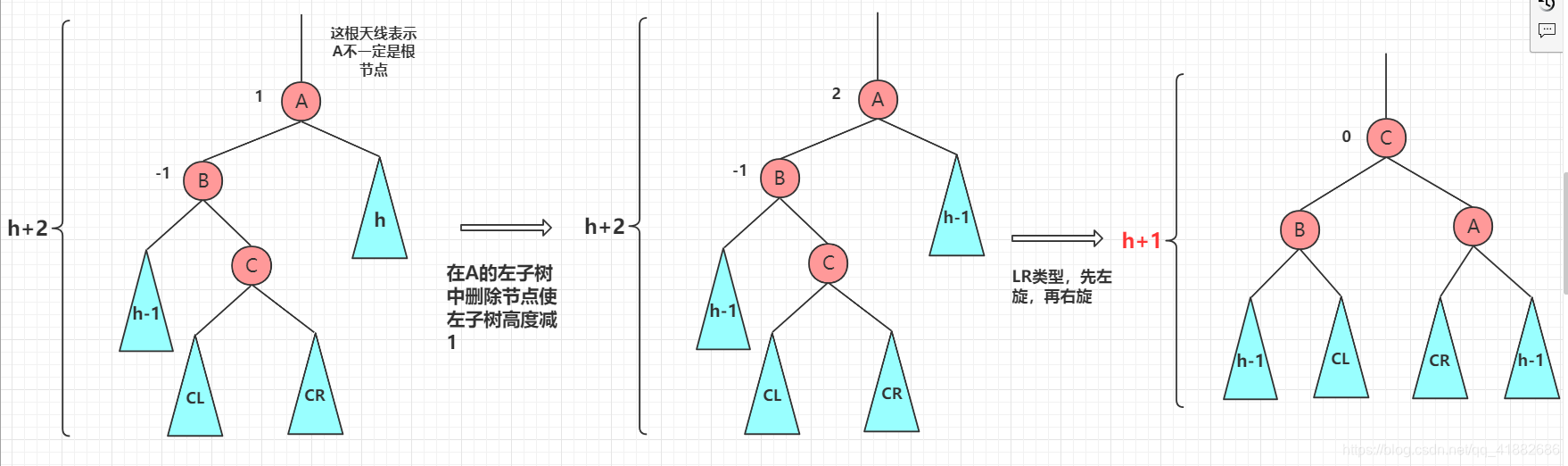

R-1：

解析：

图中的节点A即为上述提到的关键点A。得到关键点Ａ后，不平衡情况便可按照添加方法中的节点X对待。细心的同学可以发现R0和R1其实都是LL类型，唯一不同之处为R0旋转后高度不变，R1旋转后高度－１。

我们可以想象一种情况，节点A的父结点的平衡因子为1，Ａ是其父节点的右子结点。

• R0的情况下，旋转后父结点的平衡因子仍为1，一次旋转即可平衡。
• R1的情况下，旋转后父结点的平衡因子为2，结构不平衡，需要将父结点看作下一个结点Ａ，继续进行旋转。因为AVL平衡树的高度为$O(logn)$。旋转可能持续到根节点才结束，所以一次删除操作R1情况下最多需要的旋转次数为$O(logn)$。
• R-1的情况下，为LR类型，且旋转后高度 - 1。
• 删除可分为6种类型，因为把旋转后的高度变化考虑了进去。
