引言
电阻作为电子电路中最基本的元件之一，几乎存在于每一个电子设备中。理解电阻的基础知识及其应用，对于电子工程师和爱好者来说至关重要。本文将从电阻的由来、分类、计算、实际应用、选型注意事项等方面，全面探讨电阻在电子电路中的重要作用。

一、电阻的定义
电阻的概念最早可以追溯到19世纪初，科学家欧姆通过实验发现了电路中电流、电压和电阻之间的关系，即欧姆定律。电阻的存在阻碍了电流的流动，使得电路中的元件能够正常工作，通常用物理量R表示，单位为欧姆（Ω）。电阻常见的单位有毫欧（mΩ）、欧（Ω）、千欧（KΩ）、兆欧（MΩ）。互相之间的换关系如下；

1MΩ=1* $10^{3}$ KΩ=1* $10^ {6}$ Ω=1* $10^{9}$ mΩ

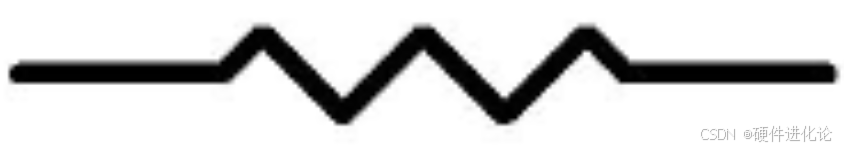

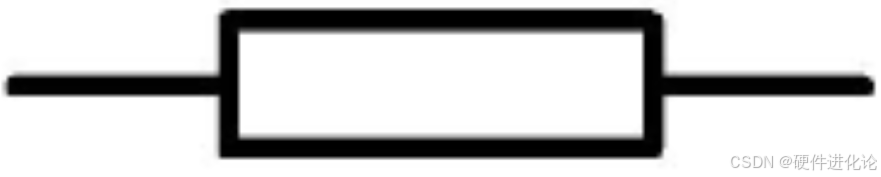

电阻的符号表示如下：

二、电阻的阻值识别

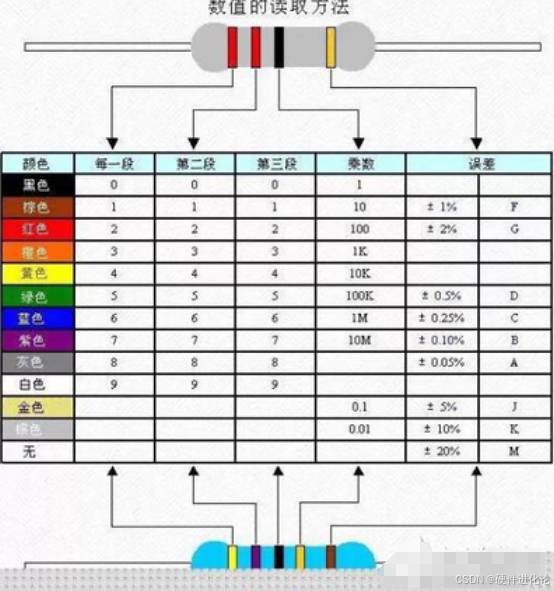

1、色环电阻：第一、二环表示有效数字，第三环表示倍率，第四环表示误差。例如，电阻色环依次为黄、紫、红、金，其阻值为47*10²Ω=4700Ω，误差为±5%

2、数字标识法
三位数标识：前两位是有效数字，第三位是倍率。如“103”表示10* $10^{4}$ Ω=100kΩ。

四位数标识：前三位是有效数字，第四位是倍率。例如“2202”代表220*10²Ω=22kΩ。

如下表示；127* $10^{3}$ =127KΩ

3、字母数字混合标识法

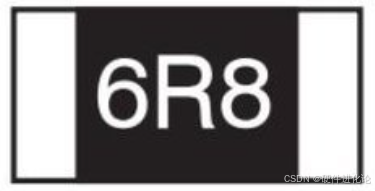

用字母和数字组合表示阻值，常见的有R、K、M等表示数量级。如“4R7”表示4.7Ω，“10K”表示10kΩ，“3M3”表示3.3MΩ。如下表示：6.8Ω。

4、万用表测量法
将万用表置于电阻测量档位，把表笔分别接触电阻的两端，待读数稳定后，万用表显示的数值即为电阻的阻值。若对被测电阻的阻值范围不确定，可先从高量程开始测量，再根据读数选择合适的量程以提高测量精度。

三、电阻的分类
1、固定电阻：如碳膜电阻、金属膜电阻、线绕电阻等。
2.、可变电阻：如电位器、变阻器等。
3.、特殊电阻：如热敏电阻、光敏电阻、压敏电阻等，这些电阻的阻值会随着环境条件的变化而变化。

E系列是国际通用的电阻标称值规范，基于对数分布，覆盖不同精度需求：

系列	精度	数值数量	应用场景
E24	±5%	24个值	通用电路（如LED限流）
E48	±2%	48个值	工业控制、电源设计
E96	±1%	96个值	精密仪器、医疗设备
E192	±0.5%以下	192个值	高精度测量、通信设备

E24：1.0、1.1、1.2、1.3、1.5、1.6、1.8、2、2.2、2.4、2.7、3、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1

E48：1.00、1.05、1.10、1.15、1.21、1.27、1.33、1.40、1.47、1.54、1.62、1.69、1.78、1.87、1.91、1.96、2.05、2.15、2.26、2.37、2.49、2.61、2.74、2.80、2.87、3.01、3.16、3.32、3.48、3.57、3.65、3.83、4.02、4.22、4.42、4.64、4.87、5.11、5.36、5.62、5.90、6.19、6.34、6.49、6.81、7.15、7.50、7.87、8.25、8.66、9.09、9.53

E96：1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1.54, 1.58, 1.62, 1.65, 1.69, 1.74, 1.78, 1.82, 1.87, 1.91, 1.96, 2.00, 2.05, 2.10, 2.15, 2.21, 2.26, 2.32, 2.37, 2.43, 2.49, 2.55, 2.61, 2.67, 2.74, 2.80, 2.87, 2.94, 3.01, 3.09, 3.16, 3.24, 3.32, 3.40, 3.48, 3.57, 3.65, 3.74, 3.83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.49, 5.62, 5.76, 5.90, 6.04, 6.19, 6.34, 6.49, 6.65, 6.81, 6.98, 7.15, 7.32, 7.50, 7.68, 7.87, 8.06, 8.25, 8.45, 8.66, 8.87, 9.09, 9.31, 9.53, 9.76

E192:1.00、1.01、1.02、1.03、1.04、1.05、1.06、1.07、1.09、1.10、1.11、1.13、1.14、1.15、1.17、1.18、1.20、1.21、1.23、1.24、1.26、1.27、1.29、1.30、1.32、1.33、1.35、1.37、1.38、1.40、1.42、1.43、1.45、1.47、1.49、1.50、1.52、1.54、1.56、1.58、1.60、1.62、1.64、1.65、1.67、1.69、1.72、1.74、1.76、1.78、1.80、1.82、1.84、1.87、1.89、1.91、1.93、1.96、1.98、2.00、2.03、2.05

有人可能会有疑问，以上这些阻值为啥有些数值没有看到，那是因为电阻都有一个精度，精度值乘以以上的电阻值再加上以上的电阻值，都能包含所有的值。

四、电阻的计算
电阻的计算主要依据欧姆定律：R = V/I，其中R代表电阻，V代表电压，I代表电流。此外，电阻的串联和并联计算也是电路设计中的基础。

电阻的串联计算公式：R总=R1+R2+R3+...............

电阻的并联计算公式：R总=1/R1+1/R2+1/R3+............

五、实际应用例子

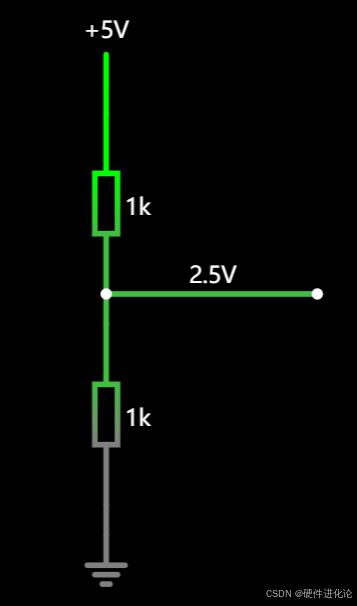

1.、分压电路：利用电阻分压原理，为电路中的其他元件提供合适的电压。

U=5*1/(1+1)=2.5V

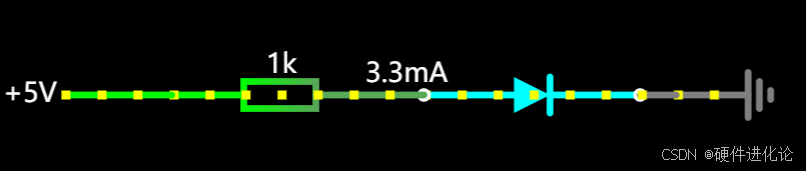

2.、限流保护：通过串联电阻限制电流，保护电路中的敏感元件。

3.、信号调节：在信号处理中，电阻用于调节信号的幅度和相位。

备注：以上两个电路图都是通过在线仿真软件做的额。

六、零Ω电阻的作用
1、跳线作用
        在电路板设计时，布线过程中若遇到线路交叉或空间限制等问题，使用0Ω电阻可作为跳线，连接不同线路，实现信号传输。相比直接用导线连接，0Ω电阻便于电路板生产和调试，若需修改电路，可直接拆除0Ω电阻，而无需破坏电路板上的导线。
2、电流测试
        在电路中串联0Ω电阻，可利用其两端电压与电流关系，通过测量0Ω电阻两端电压，依据欧姆定律I = U/R（R为0Ω电阻阻值）计算出电路中的电流，方便工程师监测和调试电路电流。
3、阻抗匹配
        在一些对信号完整性要求高的电路中，如高速数字电路、射频电路等，0Ω电阻可用于阻抗匹配。虽其阻值为0Ω，但在特定频率下，与电路中其他元件共同作用，可使信号源内阻与负载阻抗达到匹配，减少信号反射，提高信号传输质量。
4、充当保险
        在电路发生短路等故障时，0Ω电阻可像保险丝一样熔断，切断电路，保护其他重要元件免受大电流损坏。与传统保险丝相比，0Ω电阻熔断速度更快，且体积小，便于在空间紧凑的电路板上使用。
5、隔离不同电位
        在一些复杂电路中，不同部分可能有不同电位要求，0Ω电阻可用于隔离不同电位区域，防止电位相互干扰，同时又能保证信号在一定条件下传输。

七、电阻的选型注意事项
1、电阻的功率：选择电阻时，需要考虑电阻的额定功率，确保电阻能够承受电路中的最大功率。即需要考虑电阻的封装大小。
2、电阻的精度：根据电路对精度的要求，选择合适的电阻精度等级。例如在DC/DC或者LDO中FB上的电阻需要需要选择1%或者更高精度的电阻。

3、电阻的类型：固定电阻，阻值固定不变，适用于对阻值要求稳定的电路，如分压电路、偏置电路。可变电阻，包括电位器和可调电阻，可手动调节阻值，用于需要调节参数的电路，如音量调节电路、亮度调节电路。特殊电阻。如热敏电阻、压敏电阻等，分别对温度、电压敏感，用于温度检测、过压保护等特殊功能电路。

4、电阻温度系数；表示电阻阻值随温度变化的特性，对温度稳定性要求高的电路，如时钟电路、高频振荡电路，应选温度系数小的电阻，以减少温度对电路性能的影响。

5、电阻的频率特性；在高频电路中，电阻的分布电容和电感会影响其性能，应选高频特性好、寄生参数小的电阻，如薄膜电阻的高频特性一般优于碳膜电阻。

6、电阻的封装形式；根据电路板的空间大小和组装工艺选择，常见的有插件式和贴片式，贴片电阻体积小、适合高密度组装，插件电阻功率较大、便于手工焊接和维修，如在小型电子产品中多用贴片电阻，而在一些功率较大、空间宽松的设备中可能会用插件电阻。

7、比较关注的交期和成本，交期是否满足生产需求以及是否是独供。成本是否比其它家便宜，电阻用量比较大，出货量大了也是不少的费用。
八、结语：
电阻作为电子电路的基础元件，其重要性不言而喻。通过本文的全面解析，希望能帮助读者深入理解电阻的知识，并在实际应用中游刃有余。

**参考资料：**
- 《电子电路基础》
- 《电子元器件应用手册》
