引言

电解电容作为电子电路中的核心被动元件，广泛用于电源滤波、储能、信号耦合等场景。然而其参数复杂、寿命有限的特点也让许多工程师踩过“坑”。本文从历史起源到实际选型，系统解析电解电容的核心知识。

一、电解电容的由来：偶然中的必然

早期探索
- 1896年法国科学家发现铝电解氧化现象，奠定理论基础
- 1927年第一款实用化铝电解电容诞生（AEG公司）
技术演进
- 液态→固态电解质的革命（1960年代）
- 低ESR、高频化、耐高温等特性突破

二、解剖电解电容：结构决定特性

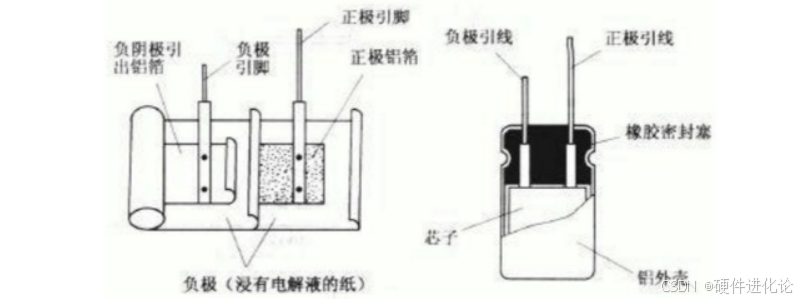

1. 核心构造

阳极（正极）铝箔：经蚀刻扩大表面积，形成氧化层（Al₂O₃介质），通常采用铝或钽等金属箔。为增加表面积，铝箔会进行腐蚀处理，形成凹凸不平的表面。处理后的铝箔或钽箔再经化成处理，在其表面生成一层很薄的氧化膜，如氧化铝或五氧化二钽，这层氧化膜在电解电容中扮演电介质的角色。
阴极（负极）电解液：导电离子载体（液态/固态），一般由导电材料、电解质和其他材料组成。对于铝电解电容，通常是将原态铝箔与浸过电解质溶液的纸贴合，电解质作为阴极的主要部分，为电流提供通道；钽电解电容的负电极通常采用二氧化锰。
电解纸：主要作用是存储电解液，为阴阳两极提供绝缘隔离，防止短路，同时保证两极间有足够的介电强度。
密封体系：橡胶塞+铝壳防爆设计，起到密封和绝缘的作用，防止电解液泄漏，保护内部结构不受外界环境影响。如采用橡胶塞对铝外壳口部进行密封，用胶管包裹在电容外部。

2. 工艺关键点

化成工艺：电压控制氧化层厚度（ε≈8-10）
卷绕技术：紧凑结构实现大容量（可达数万μF）

三、关键参数：看懂规格书的秘密

参数	物理意义	典型值范围	影响维度
容量	储能能力	1μF~100,000μF	滤波效果
额定电压	最大直流耐压	6.3V~550V	可靠性
ESR	等效串联电阻	10mΩ~数Ω	温升/高频性能
纹波电流	允许交流电流有效值	数十mA~数十A	发热量
工作温度	保证性能的温度范围	-40℃~+125℃	环境适应性

1. 电容量（Capacitance）

定义：标称储存电荷的能力，单位μF或mF。

影响：

低频滤波：容量越大，低频纹波抑制越好（如工频整流滤波需≥1000μF）。

瞬态响应：容量影响电源负载突变时的电压稳定性（CPU供电需低ESR+大容量组合）。

注意：容量会随温度升高而下降（-40℃时容量可能降低至标称值的70%）。

2. 额定电压（Rated Voltage）

定义：可长期安全工作的最大直流电压。

选型规则：

常规电路：工作电压 ≤ 80%额定电压（如12V输入选16V以上）。

脉冲场景：需叠加峰值电压（如反激电源中MOS管关断尖峰）。

误区：高压电容替换低压电容会导致ESR增加（相同体积下电压↑→容量↓）。

3. ESR（等效串联电阻）

定义：电容在高频下的等效阻抗，单位mΩ。

影响：

滤波效果：高频噪声抑制能力（低ESR电容可滤除MHz级噪声）。

发热损耗：纹波电流通过ESR产生热量（）。

测试方法：使用LCR表在100kHz下测量。

4. 纹波电流（Ripple Current）

定义：允许流过的交流电流有效值，与ESR共同决定温升。

计算示例：

某电容额定纹波电流2A@105℃，若实际纹波电流3A，则寿命缩短为

散热设计：多电容并联可分摊纹波电流（需注意均流问题）。

5. 漏电流（Leakage Current）

定义：施加电压时电容内部微小电流泄漏，与电解质纯度相关。

影响场景：

低功耗设备：漏电流可能导致待机功耗超标（如IoT设备选固态电解电容）。

信号耦合：漏电流引发电平偏移（需选用低漏电流型号）。

6. 温度特性

温度范围：

通用型：-40℃~+85℃（如普通铝电解）。

高温型：-55℃~+125℃（如汽车电子用Nichicon UHW系列）。

寿命公式修正：温度每升高10℃，寿命减半（参考阿伦尼乌斯模型）。

四、选型实战：避开“炸电容”的陷阱

1. 电压裕量与反接保护

裕量设计：动态电压需包含波动范围（如DC 24V系统选35V以上）。
反接风险：极性接反会导致电容迅速发热鼓包（可在PCB上标注极性方向）。

2. ESR与频率的关系

高频应用：开关电源（100kHz以上）需选低ESR固态电容（如三洋POSCAP）。
低频应用：50Hz整流滤波可接受较高ESR（如普通液态电解电容）。

3. 容量精度与稳定性

容差选择：
- 一般应用：±20%（如普通滤波）。
- 精密电路：±5%（如定时电路需选用C0G电容，而非电解）。

4. 封装与散热

尺寸限制：
- 小体积设备选贴片型（如Panasonic SP-Cap）。
- 高功率场景选螺栓式（如Nippon Chemi-Con LGU系列）。
散热设计：避免靠近热源（如电感、功率管），必要时增加散热孔。

5. 寿命计算与冗余设计

寿命公式：

（T0: 额定温度，V0: 额定电压，I0: 额定纹波电流）
冗余建议：设计寿命需为理论值的2倍以上（如要求5年寿命则选10年规格）。

6. 品牌与可靠性

工业级推荐：
- 日系：Nichicon、Rubycon、Panasonic（长寿命高可靠）。
- 台系：Lelon、CapXon（性价比高）。
慎用场景：医疗、航空航天需选择军用级（如Vishay的HI-REL系列）。

7. 高频特性与并联策略

高频衰减：电解电容在100kHz以上阻抗急剧上升，需并联MLCC（如10μF电解+100nF陶瓷电容）。
并联技巧：大容量电解电容并联小容量低ESR电容（如2200μF+10μF陶瓷）。

8. 振动与机械应力

抗振型号：电机驱动、车载设备选耐振动系列（如Rubycon MXG系列）。
引脚加固：通孔电容需在PCB上增加胶水固定（如乐泰326胶）。

9. 环保与失效模式

环保要求：符合RoHS标准（避免含铅电解质）。
失效预兆：
- 鼓包：电解质汽化（立即更换）。
- 漏液：密封失效（清理PCB防止腐蚀）。

10. 成本、交期与替代方案

替代策略：
- 高压场景：可用薄膜电容替代（寿命更长但体积大）。
- 小容量场景：用钽电容替代（需注意耐压降额）。
交期：
- 需要考虑交期是否能满足要求，以及是否是定制件。

五、寿命预测：理论与实测结合

1. 加速老化实验

高温负荷法：105℃下持续施加额定纹波电流
每500小时检测容量/ESR变化

2. 现场失效模式

容量衰减：电解液干涸（年均5%~20%）
ESR增大：氧化膜劣化（导致电源纹波增加）
短路爆炸：电解质结晶击穿（需防爆设计）

六、典型应用案例

1. 开关电源输入/输出滤波

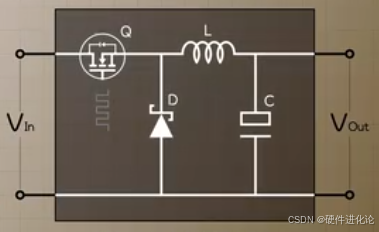

拓扑结构：

选型要点：
- 输入侧：高压电解（如400V/100μF）吸收低频纹波。
- 输出侧：低ESR固态电容（如16V/470μF）抑制高频噪声。
典型问题：
- 电容发热：ESR过高或纹波电流超标（更换为高频低阻型号）。

2. 电机驱动电路储能

应用场景：直流电机启动瞬间电流补偿。
电容配置：
- 并联多个中压电解（如63V/2200μF×4），降低ESR。
- 添加TVS二极管防止反电动势冲击。

3. 音频信号耦合

电路需求：
- 低失真：需选用无极性电解电容（如Nichicon ES系列）。
- 低频响应：容量≥10μF（截止频率）。
注意事项：
- 漏电流过大会导致直流偏置，影响音质。

4. LED驱动电源

长寿命设计：
- 选择105℃/5000小时规格（如Panasonic FR系列）。
- 避免电容靠近LED散热片。

5. 逆变器直流母线支撑

高压大电流场景：
- 使用螺栓电容（如450V/680μF，ESR<50mΩ）。
- 并联均压电阻（防止电压不平衡）。

七、电解电容失效分析与预防

1. 常见失效模式

失效现象	根本原因	解决方案
容量衰减30%	电解质干涸（高温加速）	降低工作温度或换固态电容
ESR增加200%	氧化膜破损	选耐高纹波电流型号
短路爆炸	电解质结晶击穿	增加防爆阀电容
