BMC Eaglestream利用PECI计算CPU、Memory功耗

已于 2022-05-17 10:47:41 修改
阅读量3k 收藏 10
点赞数 1
分类专栏： PECI c OpenBMC 文章标签： bmc c语言
于 2022-05-11 17:14:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41910048/article/details/124714402
版权
本文介绍了在BMC Eaglestream项目中，如何通过PECI协议计算CPU和Memory的功耗。首先尝试了ME的Node Manager和电流监控芯片，但遇到问题。最终，通过PECI的RdpkgConfig命令获取能量值，并结合PACKAGE_POWER_SKU_UNIT进行计算，成功实现了功耗的准确测量。文中还提及了PECI命令的响应格式和数据转换方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在项目需求单里有一项是要求有CPU和内存的功耗传感器，在查阅Intel相关Spec后应该有三种方式

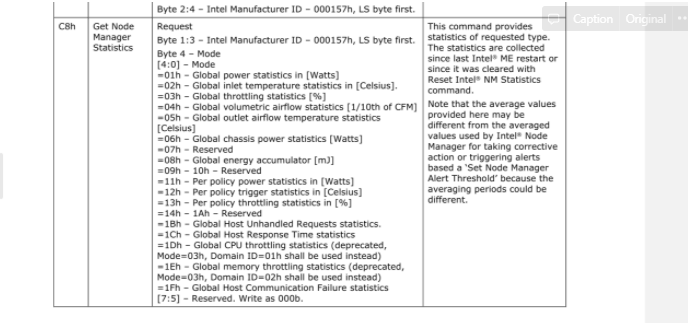

1.利用ME的Node manager来获取两者的功耗，具体查看

Intel® Intelligent Power Node Manager 5.0

Page 81 的Get Node Manager Statistics IPMI command

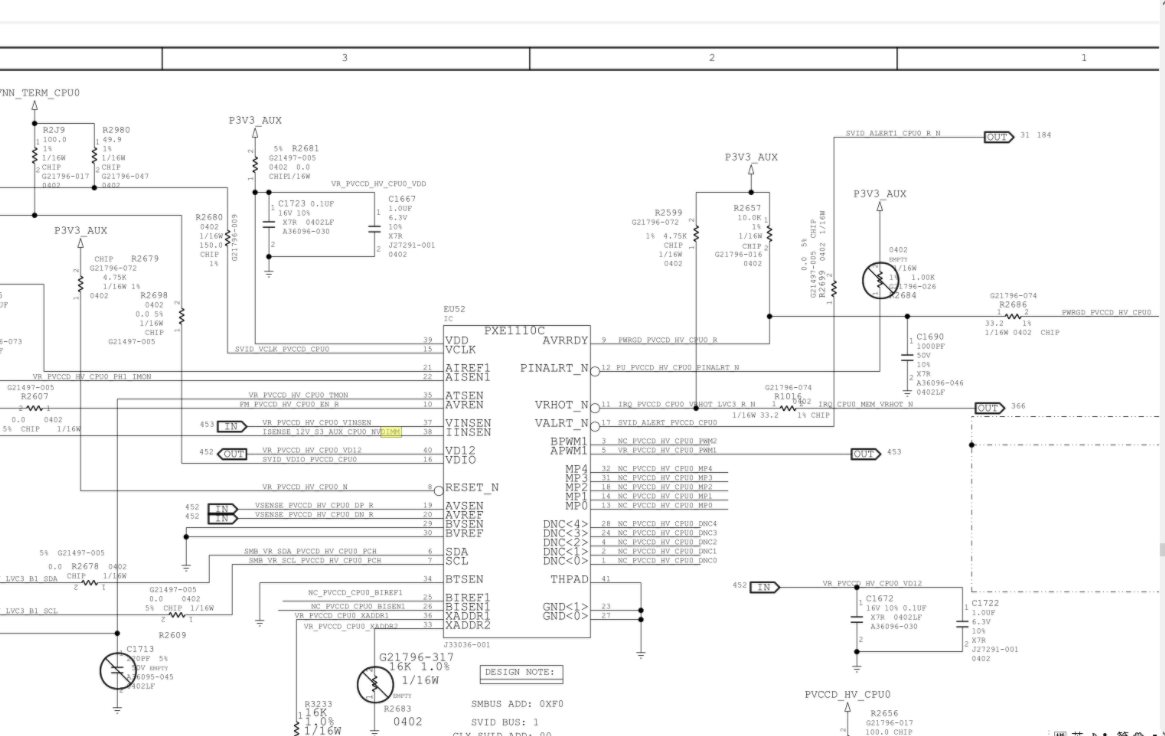

2.根据CRB的设计，板子上有几个电流监控芯片，可以用来读CPU和Memory的功耗、电流电压

12v的输入，这个PXE1110C支持Pmbus接口，可以按照interface的格式来解析

然而我使用ME来获取功耗发现CPU和内存的功耗值都是错误的，和PTU下跑压力得出的值不一样。

使用第二种方法直接读芯片，发现内存的PIN非常不稳定，PTU下两根dimm平均6watts,但是读芯片返回经过计算只有3watts
