硬盘专业名词

硬盘专业名词
总结

硬盘专业名词

硬盘有各种各样的专业术语，如SATA、PCIe、AIC、U2、M.2、NVMe和AHCI它们分别代表着不同的接口和协议，弄明白这些，才能够少踩坑。

在这里插入图片描述

总线：SATA与PCIe

总线，即数据传输的公用通道。

主要有SATA总线与PCIe总线。SATA与PCIe既可以说是总线（通道）标准，也可以说是接口。

在这里插入图片描述

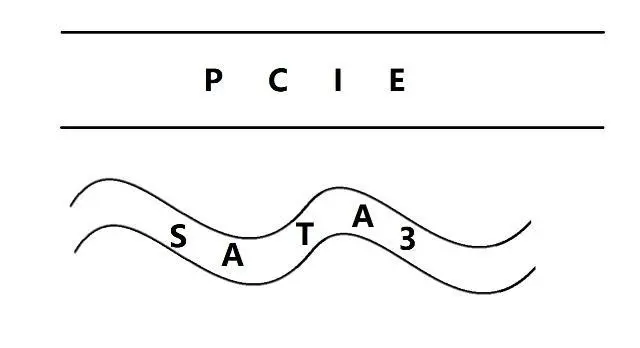

当SATA和PCIe作为总线（通道）标准时，可以理解为它们就是数据走的通道或者“路”，数据是通过这个“通道”传输至固态硬盘存储区或者是PC端的。

二者的区别是SATA“窄”/PCIe“宽”，因此使用PCIe的固态硬盘要比SATA固态硬盘数据传输要快得多，目前主流SSD使用的也是PCIe总线（通道）标准。

SATA 总线： 类似普通公路，虽然能走，但速度一般。
- SATA 总线常见的是SATA 3.0，理论带宽6Gbps，传输速度不超过600MB/s。

PCIe 总线： 类似高速公路，速度快得飞起。

PCIe 总线常见的有 PCIe 3.0 、PCIe 4.0，版本越高，传输速度就越快，并且通道数量不同，速度也会不同！PCIe 插槽有不同的物理配置：x1、x4、x8、x16、x32。x 后面的数字告诉您 PCIe 插槽有多少个通道（数据如何传入和传出 PCIe 卡）。

PCIe 总线	传输速率	x2	x4	x8	x16
PCIe 1.0	2.5 GT/s	0.5 GB/s	1 GB/s	2 GB/s	4 GB/s
PCIe 2.0	5 GT/s	1 GB/s	2 GB/s	4 GB/s	8 GB/s
PCIe 3.0	8 GT/s	2 GB/s	4 GB/s	8 GB/s	16 GB/s
PCIe 4.0	16 GT/s	4 GB/s	8 GB/s	16 GB/s	32 GB/s
PCIe 5.0	32 or 25 GT/s	8 GB/s	16 GB/s	32 GB/s	64 GB/s

PCIe x1 插槽有一个通道，可以以每个周期一位的速度移动数据。PCIe x2 插槽有两个通道，可以以每周期两位的速度移动数据（依此类推）。
比如常见的 PCIe 3.0 和 PCIe 4.0，版本越高，通道数量越多，速度也就越快。PCIe 4.0 的带宽是 PCIe 3.0 的两倍，能让数据传输如同在宽阔的高速公路上行驶，快速而畅通。
将PCIe 2.0卡放入PCIe 3.0插槽中，你将获得PCIe 2.0性能。

传输协议：NVMe与AHCI

协议，即数据传递双方共同遵循的一种准则，这就好比是数据传输的“语言规则”。

AHCI 协议和 NVMe 协议就是其中的两种“语言”。如果说SATA和PCIe是传输数据的“路”，那么NVMe与AHCI就是保证“路”有秩序的交通规则，同样也是固态硬盘性能和速度的保证。

常见的固态硬盘协议有AHCI和NVMe。其中，AHCI协议可用于SATA总线和PCIe总线 (PCIe通道实际上是可以采用AHCI协议的，但是此类产品市面上几乎没有了。AHCI无法很好地为采用高速PCIe通道的SSD提供服务，因此针对PCIe通道设计了NVMe传输协议，专为PCIe的SSD服务。目前NVMe已经升级到1.3、1.4版本，低延迟、高性能。)；而NVMe则是专门针对PCIe总线定制的一种SSD协议，传输速率上限远大于AHCI。

AHCI 协议： 就像一位经验丰富但稍显保守的“长者”，能用于 SATA 总线和 PCIe 总线，但速度上限不高。
NVMe 协议： 则像一个充满活力和创新的“年轻人”，专为 PCIe 总线量身定制，传输速率上限远超 AHCI 协议。NVMe 充分利用了 PCIe 通道的低延时和高带宽特性，大大提升了固态硬盘的读写性能。

举个例子，如果把 SATA 接口的硬盘比作一辆在普通公路上行驶的小汽车，速度有限；那么 M.2 接口通过 SATA 总线传输的硬盘就像是一辆在普通公路上升级了一点配置的汽车，速度稍有提升；而 M.2 接口通过 PCIe 总线传输且使用 NVMe 协议的硬盘，那就是一辆在高速公路上飞驰的超级跑车，速度快得惊人。NVMe 优势显著，包括性能提升、大幅降延迟、提高 IOPS 能力、降低功耗、解决驱动适用性问题，使 SSD 性能大幅优化。

总线类型	协议类型	说明
SATA总线	AHCI协议	SATA总线仅支持AHCI协议，最大性能仅600MB/s
PCIe总线	AHCI协议	由于AHCI协议的限制，PCIe总线相较SATA总线的速度提升有限
PCIe总线	NVMe协议	高速NVMe协议配合承载能力更强的PCIe总线，传输速率大大增加

总线及协议

除了速度的提升，NVMe 还带来了许多其他优势。比如，NVMe 的低延时特性使得数据传输更加迅速，极大减少了等待时间。NVMe 还支持更高的队列深度，最多可达 64000 队列深度，大幅提升了硬盘的并行处理能力，这对于需要高并发处理的应用场景尤为重要。此外，NVMe 的功耗管理功能也更为出色，可以根据实际情况动态调整功耗状态，从而延长设备的使用寿命并节省能源。

NVMe标准的出现解决了不同PCIe SSD之间的驱动适用性问题，NVMe SSD可以很方便的匹配不同的平台、系统，无需厂家提供相应的驱动就可以正常工作，目前Windows、Linux、Solaris、Unix、VMware、UEFI等都加入了对NVMe SSD的支持。

NVMe 可是有着十分出色的能耗管理能力哦！它引入了自动功耗状态切换和动态能耗管理功能。您瞧，当设备处于能耗状态 0 并且闲置 50 毫秒后，就能迅速切换到能耗状态 1 。要是闲置时间达到 500 毫秒，那就会更进一步，进入能耗更低的状态 2 。

虽说在切换能耗状态时会有那么一点点短暂的延迟，可别担心，在闲置的时候，这两种状态下的功耗那可是被控制得相当低。所以在能耗管理这方面，NVMe 跟主流的 SATA 接口 SSD 相比，优势可太明显啦！

要知道，这对于像笔记本电脑这样的移动设备来说，简直是大福音，对增加它们的续航能力特别有帮助！

接口：SATA（1.0、2.0、3.0）与PCIe（M.2、U.2、AIC）

接口，即将硬盘与电脑连接起来的物理接口。

上面提到了SATA与PCIe既可以说是总线（通道）标准，也可以说是接口，那么当SATA和PCIe作为接口存在时，物理表现为不同规格和形状。

SATA（1.0、2.0、3.0）

SATA接口形态分为SATA1.0、SATA2.0以及最新的SATA3.0，其外观别无二致，主要区别在于传输速度。目前SATA3.0是运用最普遍的接口，主要适用于机械硬盘中，部分2.5英寸的SSD也在使用该接口。

不过受带宽限制，SATA3.0接口的传输速度仅在600MB/s左右，适用于一些对速度要求不高的用户，但也不乏有一些表现不错的固态硬盘产品，能够大幅提升电脑性能，电脑开机和运行的速度也非常快。

PCIe（M.2、U.2、AIC）

与SATA接口不同，PCIe的接口形态要更加丰富多样，且突破了SATA的带宽限制，速度更快。PCIe通道物理接口形态主要分为M.2、U.2以及AIC（PCIe），三者的区别是规格（尺寸、形状）以及能够带来的速度不同，但走的都是PCIe通道。

M.2

M.2接口则是一种新型的SSD接口类型，拥有比SATA接口更小的体积，目前主要适用于企业级和消费级SSD中，一般市面上的高速SSD都是该接口。因为M.2接口纤薄小巧，颇受各类超极本以及高性能主机青睐。

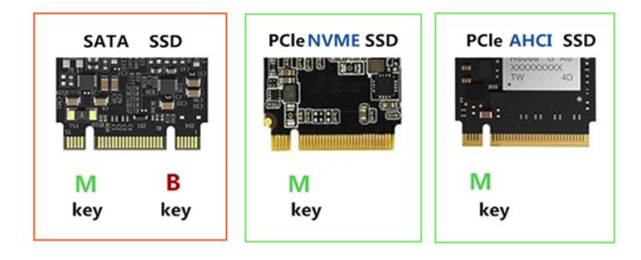

小知识：按金手指的类型可细分为M-Key、B&M-Key及B-Key。它们的接口有所差异，支持的协议也不尽相同。B-key 通常用于 SATA 总线，而 M-key 则是为 PCIe 总线设计的，支持更高的传输速度。
在这里插入图片描述
M-Key接口，也叫Socket 3，防呆口在右边，支持SATA，PCIe x4；B+M-Key接口，左右两边都有防呆口，可以走PCIex2和SATA总线；B-Key接口，也叫Socket 2，防呆口在左边，目前几乎被淘汰了；

U.2

U.2接口固态硬盘的接口部分形态与SATA相似，且体积与SATA硬盘尺寸相同，通常是2.5英寸，因此主要用于服务器的接口，不过也有部分发烧友会通过转接卡或转接线，连接到家用主机上使用。

AIC

AIC是一种SSD的产品形态，它拥有原生PCIe接口，无需转换可直接连接主板上的PCIe插槽，因此采用AIC形态的SSD拥有最佳的性能。不过AIC形态的SSD成本高昂，价格不低，多用于高端消费级主机。

总结

目前主流硬盘有3种，SATA3、SAS3、U2。

在家用NAS上主要是SATA盘。SAS3可以向下兼容SATA3，但SATA3背板无法使用SAS3硬盘。U2是单独的一种规格，主要用于企业级U2固态硬盘。

传输速度不同
SATA接口的传输带宽为6Gbps,实际最高传输速度为560MB/s左右。 PCI-E 3.0 ×4的传输带宽可达32Gbps,最高传输速度可达3GB/s以上，远超SATA接口固态硬盘。
接口不同
常规的SSD固态硬盘可以分为SATA、PCIe、mSATA和M.2这四种常见的接口形式，而PCIe是SSD中的一种接口形式。
性能不同
SATA和PCI-E两者的AS SSD性能不同，在连续读写和4K测试方面，PCI-E固态硬盘都领先SATA固态硬盘，综合得出PCI-E固态硬盘高出SATA固态硬盘三倍有余。PCIe的固态硬盘，就是SSD的一种。一个是PCIe上进行数据交换，一个是SATA。前者带宽更加大！
SSD就是固态硬盘。PCIe的固态硬盘当然也属于固态硬盘，是其中的一种。
SSD的接口，分为SATA、PCIe、mSATA和M.2这四种常见的。PCIE是其中的一种。
PCIe在固态硬盘的范畴里，有时候也指M.2接口的固态硬盘的通道。M.2固态硬盘，可以走SATA通道，也可以走PCIe通道。SATA3最大只有6Gb的带宽，而PCIe通道最大可以达到32Gb的带宽，要快得多。

接口	总线	协议	理论速度	常见的固态硬盘特点
SATA	SATA3.0	AHCI	600 MB/s	2.5英寸SATA 固态硬盘
SATA	SATA3.0	AHCI	600 MB/s	M.2 B&M-Key 接口
M.2	PCIe3.0 x2	NVMe	2GB/s	M.2 B+M-Key 接口
M.2	PCIe3.0 x4	NVMe	4GB/s	M.2 M-Key 接口
M.2	PCIe4.0 x4	NVMe	8GB/s	M.2 M-Key 接口
