西门子SCL之IF-ELSIF语句详解及应用(包装生产线控制优化)

三、包装生产线控制优化

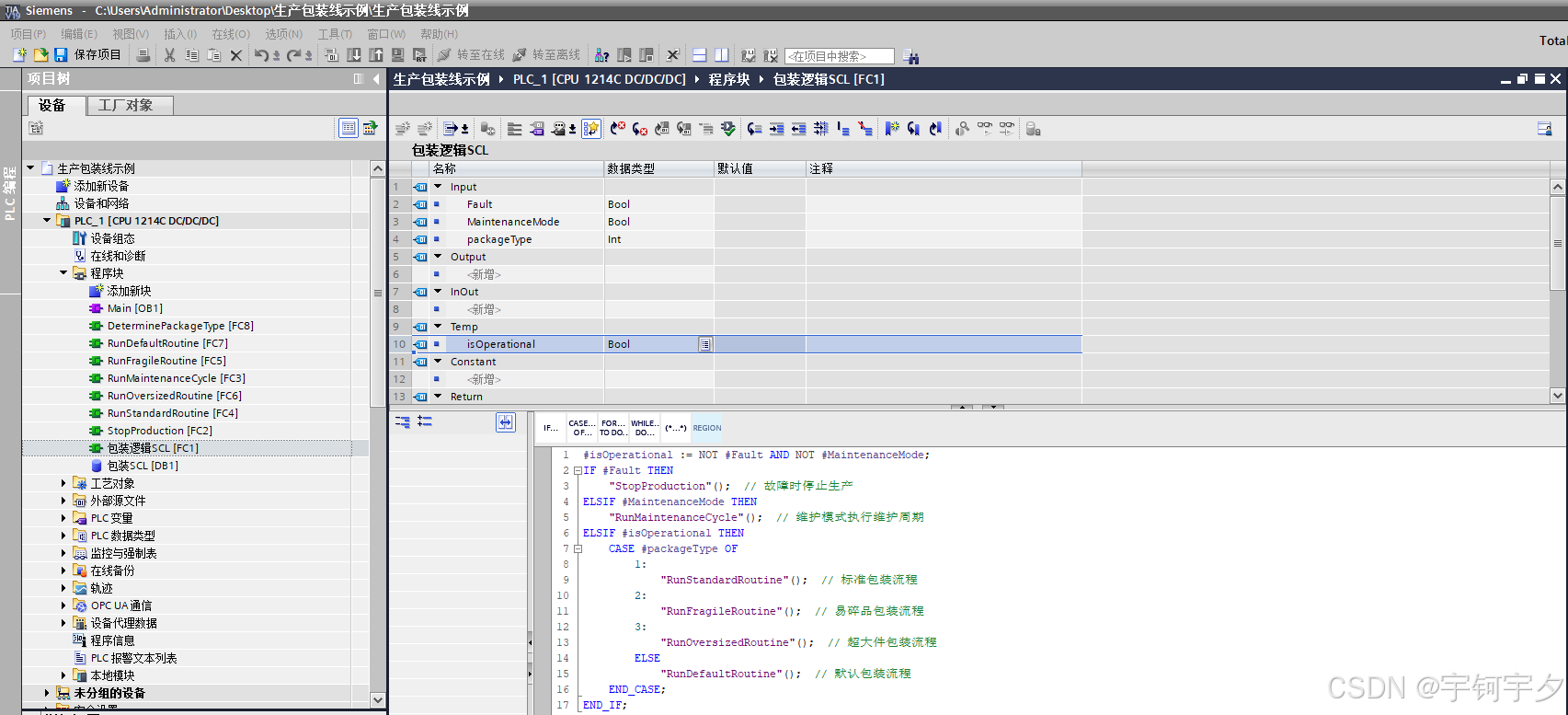

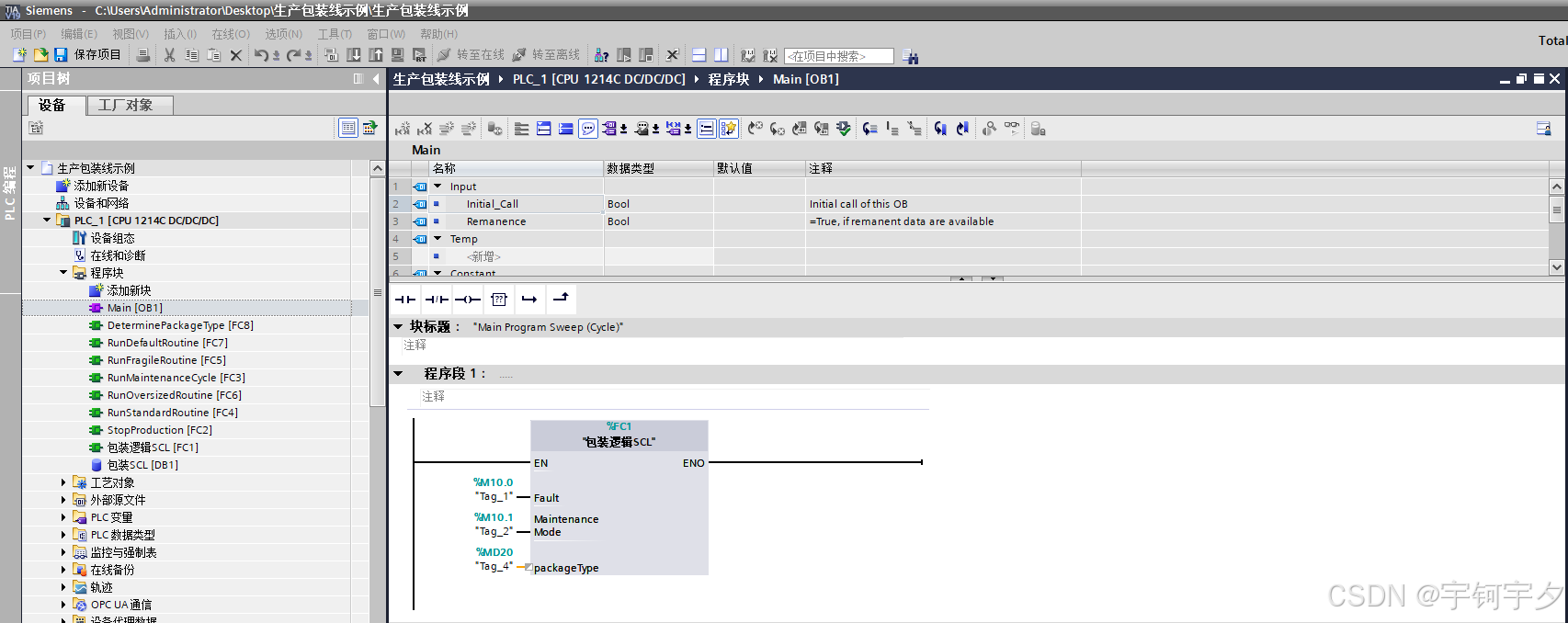

控制代码

/ 定义变量（假设已在变量声明区声明）
// Fault : BOOL;
// MaintenanceMode : BOOL;
// isOperational : BOOL;
// packageType : INT;  // 假设包装类型用整数表示 (1,2,3)

// 逻辑执行部分
isOperational := NOT Fault AND NOT MaintenanceMode;

IF Fault THEN
    StopProduction();  // 故障时停止生产
ELSIF MaintenanceMode THEN
    RunMaintenanceCycle();  // 维护模式执行维护周期
ELSIF isOperational THEN
    CASE packageType OF
        1:
            RunStandardRoutine();  // 标准包装流程

        2:
            RunFragileRoutine();  // 易碎品包装流程

        3:
            RunOversizedRoutine();  // 超大件包装流程

        ELSE
            RunDefaultRoutine();  // 默认包装流程
    END_CASE;
END_IF;

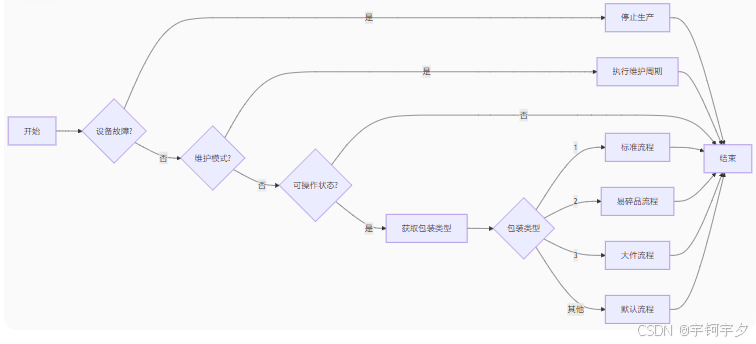

生产线控制流程图

优化策略：

1. 状态预计算：提前计算isOperational简化主逻辑

2. 集中决策：使用CASE处理包装类型分支

3. 异常处理：ELSE分支处理未知包装类型

4. 状态监控：统一位置执行监控函数

四、高级优化技巧

嵌套重构技术（卫语句）

// 优化后（卫语句+状态标志）
isValid := ConditionA AND ConditionB AND ConditionC;
IF NOT ConditionA THEN
    LogWarning("条件A失败");
    RETURN;
END_IF;

IF NOT ConditionB THEN
    LogWarning("条件B失败");
    RETURN;
END_IF;

IF isValid THEN
    // 核心逻辑
END_IF;

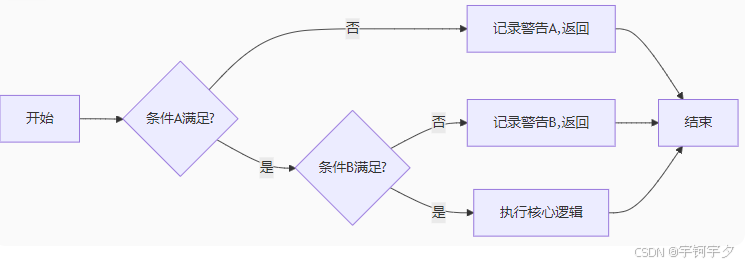

嵌套优化流程图

重构优势：

1. 扁平化结构：将深层嵌套转为线性检查

2. 提前返回：使用RETURN减少不必要的判断

3. 精准诊断：每个失败条件单独记录

4. 核心逻辑隔离：确保只有所有条件满足才执行

五、状态机融合技术

状态机控制代码

CASE currentState OF
    STATE_IDLE:
        IF StartButton THEN
            currentState := STATE_RUNNING;
        END_IF;

    STATE_RUNNING:
        IF StopButton THEN
            currentState := STATE_STOPPING;
        END_IF;

    STATE_STOPPING:
        IF SystemStopped THEN
            currentState := STATE_IDLE;
        END_IF;
END_CASE;

状态机流程图

设计优势：

1. 清晰状态转换：每个状态有明确的进入/退出条件

2. 事件驱动：通过外部事件触发状态转换

3. 安全互锁：关键操作需要组合条件（如复位需要维护模式）

4. 原子操作：状态转换与相关操作绑定执行
