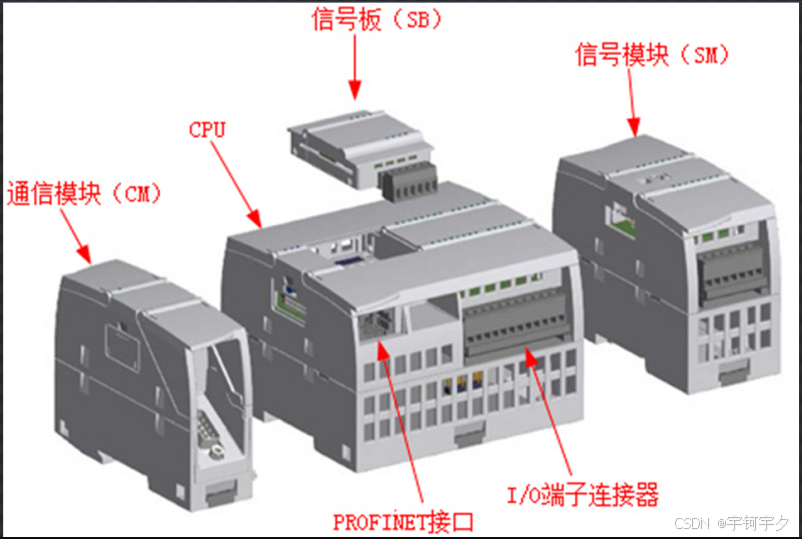

一、S7-1200主要由CPU、信号板、信号模块、通信模块和编程软件组成。

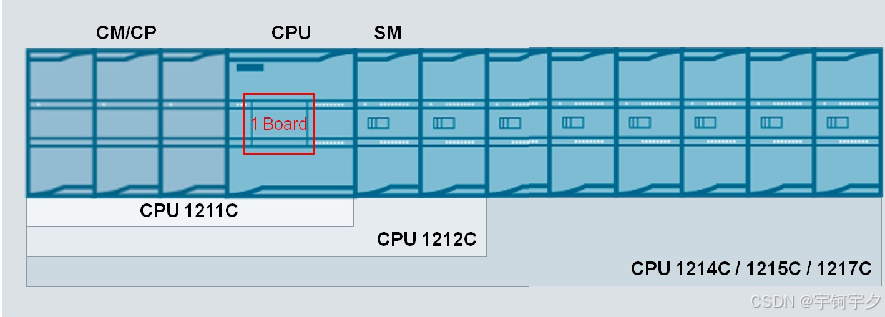

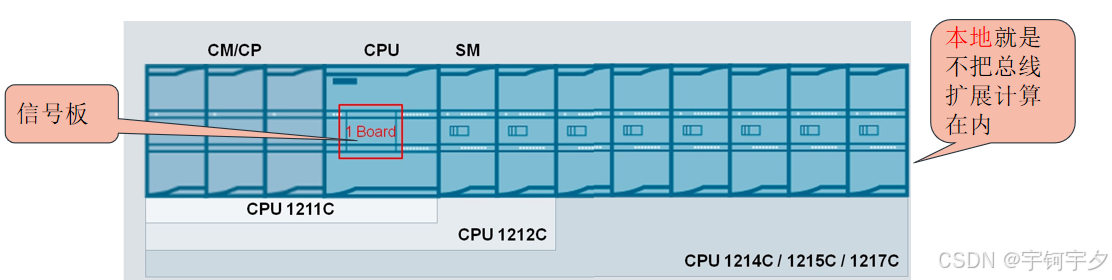

1.S7-1200 PLC的扩展-本地数字量

S7-1200 PLC最多可以扩展8个信号模块、1个信号板和3个通信模块，最大本地数字I/O点数为284个（24+32*8+4）。

2.S7-1200 PLC的扩展-本地模拟量

最大本地模拟I/O点数为37个。 1212C能扩展2个模块，1个信号板，自身集成2路，最多4×2+1+2=11路； 1214C能扩展4个模块，1个信号板，自身集成2路，最多8×4+1+2=35路； 1215C、1217C能扩展4个模块，1个信号板，自身集成4路，最多8×4+1+4=37路

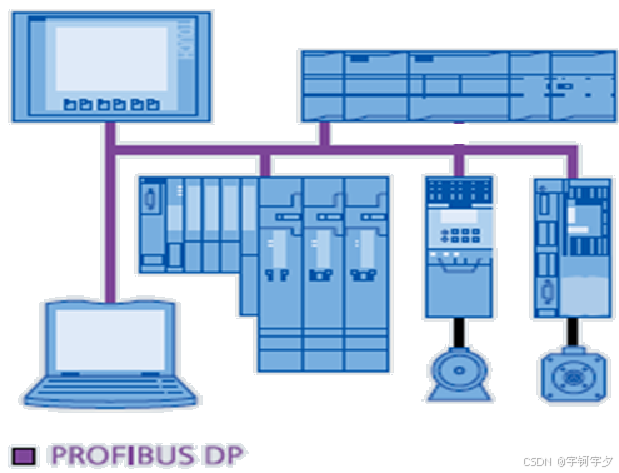

3.S7-1200 PLC的扩展-通信

S7-1200 PROFINET最多16个IO设备，最多 256个模块； S7-1200 PROFIBUS DP 从站最多32个，最多 512 个模块； DP主站和PN控制器站数据区的大小：输入区最大1024字节，输出区最大1024字节。

二、CPU模块及数字量输入输出模块接线

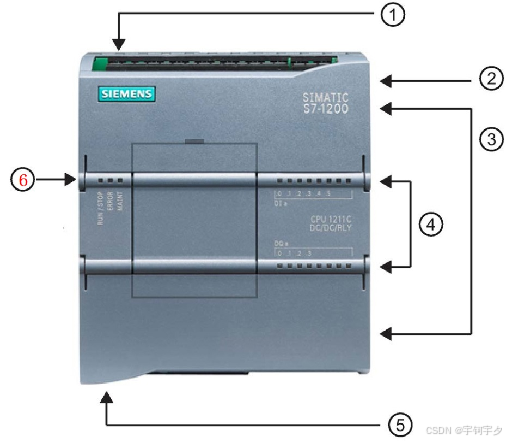

（1）电源接口（2）存储卡插槽（3）接线连接器（4）板载I/O的状态LED （5）集成以太网口（PROFINET 连接器）（6）运行状态

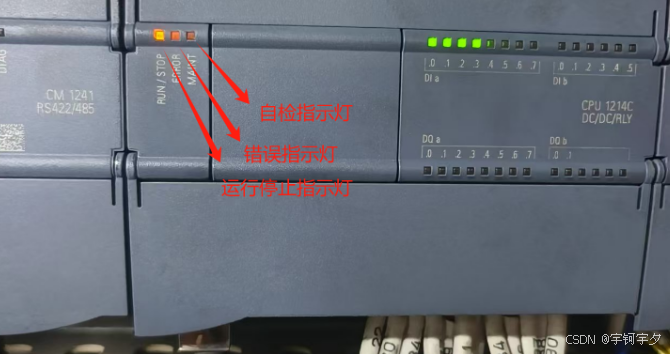

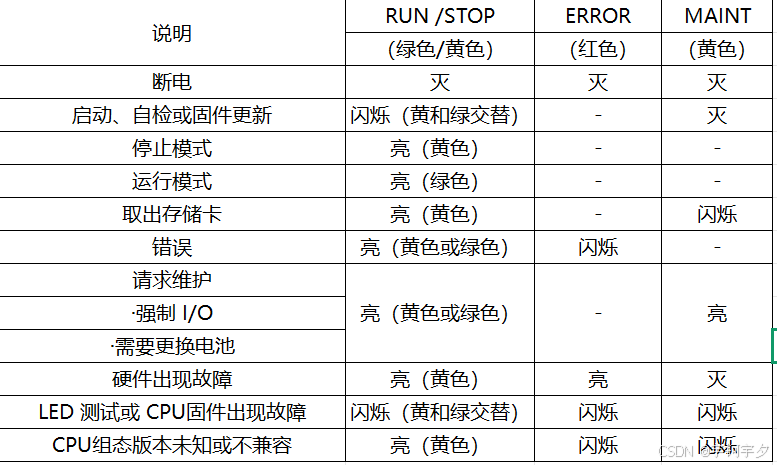

1.S7-1200 PLC的指示灯

Link（绿色）点亮，表示通信连接成功；R×/T×（黄色）点亮，表示通信传输正在进行。

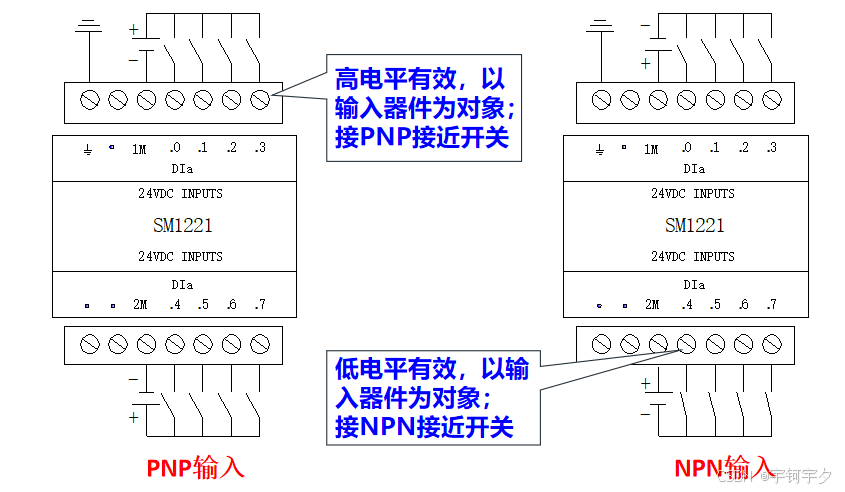

2.数字量输入端子的接线

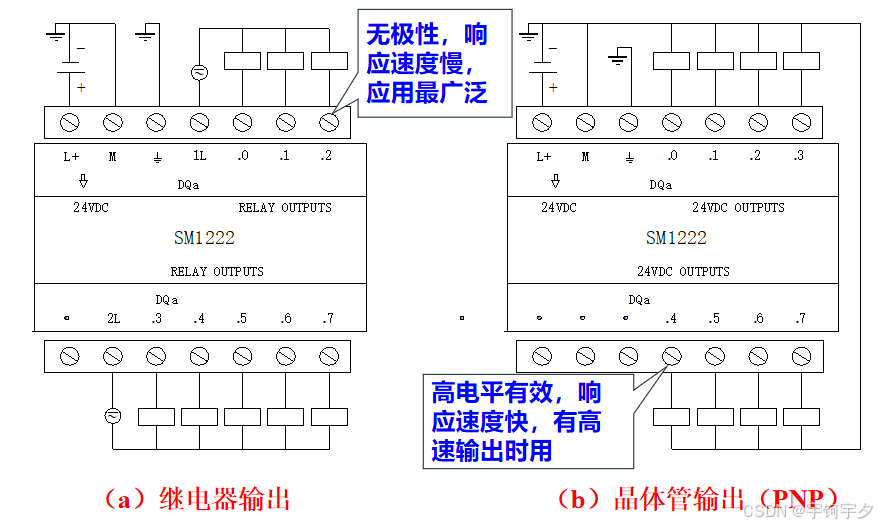

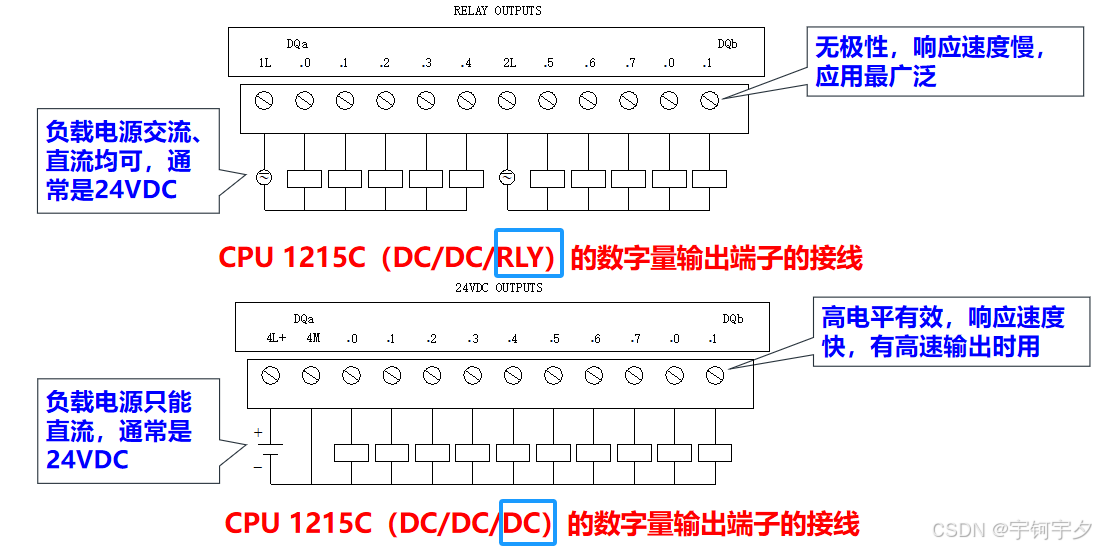

3.数字量输出端子的接线

4.数字量扩展模块的分类

DI：数字量输入模块（SM1221）

DO：数字量输出模块（SM1222，含直流、交流和继电器输出）

混合模块：数字量输入/输出模块（SM1223，含直流、交流和继电器）

电源隔离与保护
①为CPU和模块使用独立的24V DC电源（建议使用西门子专用电源），避免与其他大功率设备共用电源。②电源输入端需加装熔断器或断路器（如1-2A），防止短路损坏模块。③若使用传感器电源（如CPU的L+和M端子），注意其输出电流限制（通常≤400mA）。
接地与屏蔽
①所有模块的M端子（参考电位点）需可靠连接到系统接地排，确保等电位连接。②长距离信号线（>30m）使用屏蔽电缆，屏蔽层单端接地（接控制柜接地排），避免形成环路。③避免信号线与动力电缆平行走线，交叉时保持直角。
接线规范
①使用0.25-1.5mm²的导线，确保压接牢固，避免虚接。②模块端子接线后需检查绝缘，防止裸露导体短路。③高密度接线时注意散热，避免模块过热。

源型（PNP）与漏型（NPN）接法
①漏型输入（Sink Input）：公共端（1M）接24V-（M），传感器输出信号为0V。②源型输入（Source Input）：公共端（1M）接24V+（L+），传感器输出信号为24V。注意：同一模块的输入类型需统一配置，不可混用。
接线示例（以漏型为例）
①1M端子 → 24V DC（M）②传感器信号线 → DI通道（如I0.0）③传感器电源正极 → 24V DC（L+）
特殊场景
①机械触点（如按钮、继电器）无需外接电源，直接连接触点信号。②两线制接近开关需注意漏电流（通常<1mA），必要时并联电阻。

负载类型匹配
①继电器输出：可接交流/直流负载，但开关频率低（约1Hz），注意触点寿命。②晶体管输出：仅支持直流负载（最高100kHz），需注意极性（源型或漏型）。
接线要点
①漏型输出（Sink）：公共端（如1L+）接24V+，负载另一端接输出端子。②源型输出（Source）：公共端（如1M）接24V-，负载另一端接输出端子。③感性负载（如继电器线圈）必须并联续流二极管或RC吸收回路。
电流限制
①单个通道电流≤0.5A，总模块电流≤4A（具体参考模块手册）。②大功率负载（如电机）需通过中间继电器隔离。
