MNF-PRO多链路聚合通信路由系列车载聚合在应急、公安、消防行业中的解决方案及技术规格参考

**

多链路聚合通信路由系列车载聚合在应急、公安、消防行业中的解决方案解决方案：

**

应急行业

保障网络稳定传输：**
应急特种车辆在执行任务时，对网络稳定性要求极高。MNF-PRO 系列中的小草GrassRouter MNF-720 等设备，可通过聚合多个小容量通道形成大容量通道，将数据先拆包再组包，经由多个不同链路传输，如同时结合有线和蜂窝网络资源，利用运营商多样性链路聚合和链路流控技术，实现无缝故障切换，保障系统提供持续不间断的宽带服务，确保应急处理时车辆视频能清晰、流畅地传输到指挥中心。
适应复杂环境：应急事件发生地往往信号衰减严重或人员密集，单个链路通信能力会急剧下降。MNF-PRO 设备可聚合现场的 1.4G、2G、3G、4G、5G、卫星、WIFI、有线等信号，形成抗抖动的上下行通道，即使在弱网和网络抖动情况下也能提供稳定的通讯环境。

**公安行业

**车载通信保障：****在警用车上安装 MNF-PRO 系列设备，如 小草GrassRouter MNF-430，可保障警用车在执行任务过程中网络的稳定。设备支持多家运营商网络，当只有一家网络正常时仍能工作。通过聚合多条运营商链路，形成高稳定性、高带宽的无线传输链路，可实现车与车之间、车与后方指挥中心之间的高清视频、语音和数据的实时传输，便于公安人员进行现场指挥和调度。
数据安全传输：该系列设备具有高安全性，如 MNF-410 可将原始数据进行拆包、加密处理后，通过不同通道发送至服务端，终端与服务端还内置 VPN，做到数据多达 4 重保护，确保公安行业在传输敏感数据时的安全性。

**消防行业

**现场音视频图传：****消防车上安装小草GrassRouter MNF-PRO 多链路聚合通信设备，可通过现场的采集终端，将监控视频以及单兵回传视频通过智能融合通信设备实时传送给指挥中心，同时进行双向的语音通话。在运营商网络环境差的情况下，设备能保障最少单链路传输，确保视频传输网络的通畅，让指挥中心及时了解火灾现场情况，以便做出准确的指挥决策。
设备集成与远程控制：可将多链路聚合通信系统集成到智能指令控制系统中，实现现场应急通信指挥车远程控制、调看和切换接入指挥中心的全区乃至全市各重要部门周围、交通要道、广场的任一实时监控图像，使现场应急通讯指挥车成为真正的移动应急指挥中心，提高消防救援的指挥效率和协同作战能力。

一、 相关技术概述

**
MNF-PRO小草GrassRouter智能多链路聚合是一种基于运营商无线链路的多网融合通信技术，它为人们在室外/移动/非固网场景，提供稳定、高带宽的无线传输，尤其适用于高清视频传输。同时，该技术也为一些特殊场景应用需求，提供了一个解决问题的思路。目前，随着各行业高清视频的应用越来越普遍，相关需求迅速增长。
**

二、硬件介绍

**

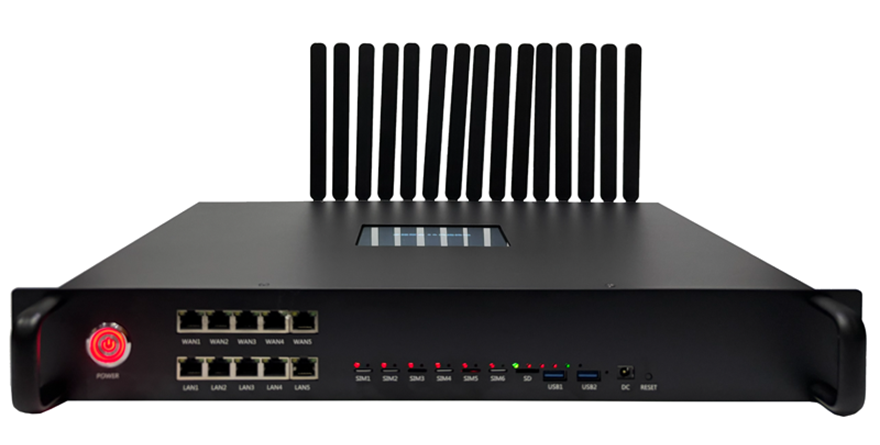

1. 外观

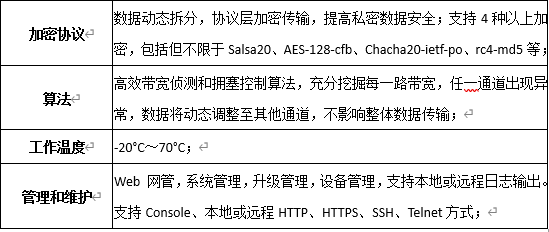

2. 软件功能参数
 拥有聚合通信核心算法，支持链路带宽动态实时检测，采用工业级主板及模组，稳定高效，满足实际应用环境要求。全集成式主板设计方案（区别于核心开发板+拓展板），可保证在移动状态下的主板抗震稳定性，主板配置：四核MT7988A，4GB DDR4 RAM，8GB eMMC；

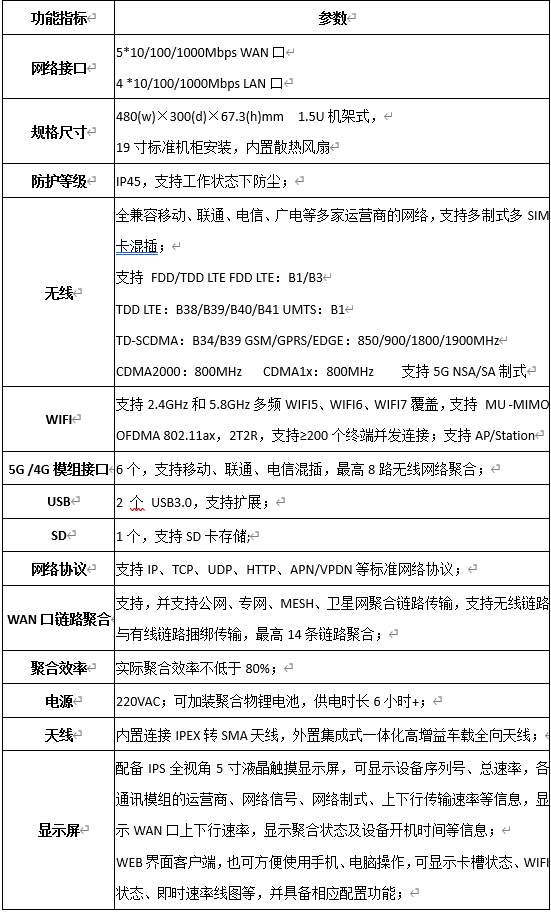

 设备功能参数表


3. 系统工作原理
• 用户数据（IP报文）发送给聚合通信设备，设备收到用户报文后，将整个报文作为一整块数据（payload）进行加密，重新加上新的 IP 头（加密隧道的 IP 头，目的地址统一为聚合服务器的 IP 地址），通过多个物理通道同时发送给聚合服务器。
• 聚合服务器收到报文后，除去隧道 IP 包装，并对数据部分进行解密，得到用户原始的 IP 报文，对用户 IP 报文重新排序，恢复用户原始的 IP 流，之后根据用户 IP 中的目的地址，按照正确的顺序发送给用户最终想要到达的服务器。

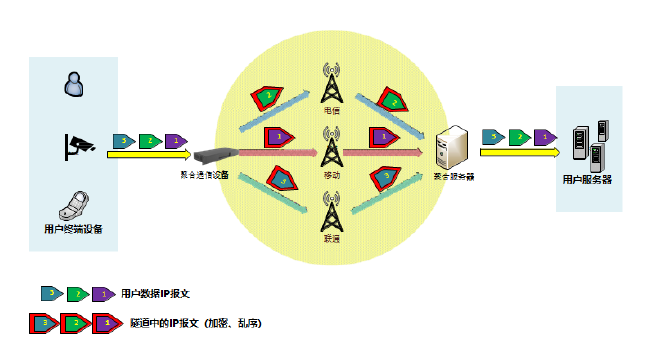

从逻辑上，系统可简化如下图所示：

从原理上讲，多路聚合通信系统就是建立了一条加密隧道，同时这条隧道可由多个实际的物理通道组成。
使用本系统所带来的好处，也就是这条加密隧道所带来的两个优点：
• 安全：对所有的用户数据报文完全加密（包括用户报文的头部，IP地址和端口，任何人截获到隧道中的报文不仅无法恢复数据，而且不知道报文的真实地址），同时本系统对用户数据内容不做任何分析和处理，仅相当于透传；
• 稳定快速：因为加密通道可以由多条实际的物理链路组成，数据流可以在多条链路上同时发送，起到了带宽叠加的作用；同时各链路为负荷分担、互为热备的关系，在室外无线应用的复杂环境下，最大程度避免了单通道业务中断问题，保障了业务稳定。

**

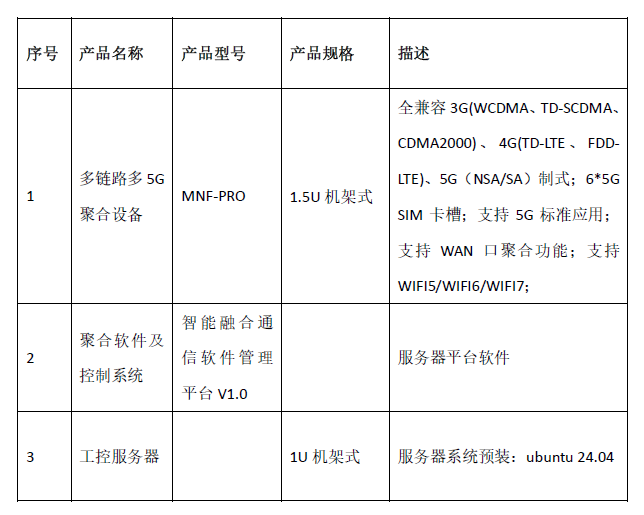

三、系统配置清单

**
#
