在很多常见的场景中,继电器的作用都发挥着小电流控制大电流的作用,从而驱动的电路,打开电机,风扇,都是常见的例子。有一路输入和多路输出,也有一路输入和一路输出,下面以一路输入和一路输出为例子

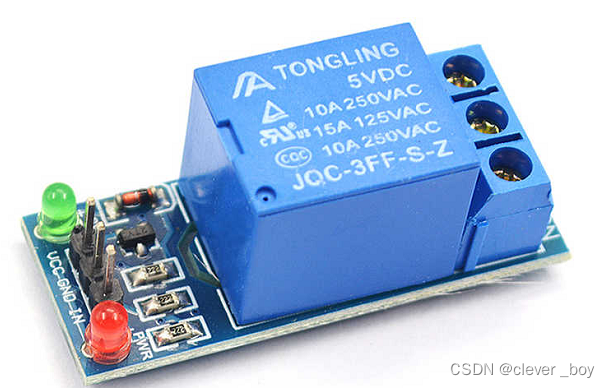

1.继电器的结构

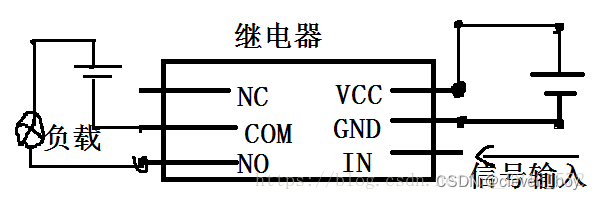

2.继电器的使用
继电器的左边部分时VCC Ground ,控制引脚(主要是接单片机的I/O口进行控制),右边是公共端和常开端和常闭端,继电器的左边和右边是不互通的,独立的,以低电平触发的继电器为例子,当给它一个低电平(0),继电器会打开,从常闭端打到常开端,从而对负载(风扇或者电机机型控制)
2.代码部分
void Relay_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStruct);
//Relay=1;
}
