6over4的手工隧道的两种实现方式

参考阅读

对于IPv6，你需要知道的问题对于IPv6，你需要知道的问题

6over4的手工隧道

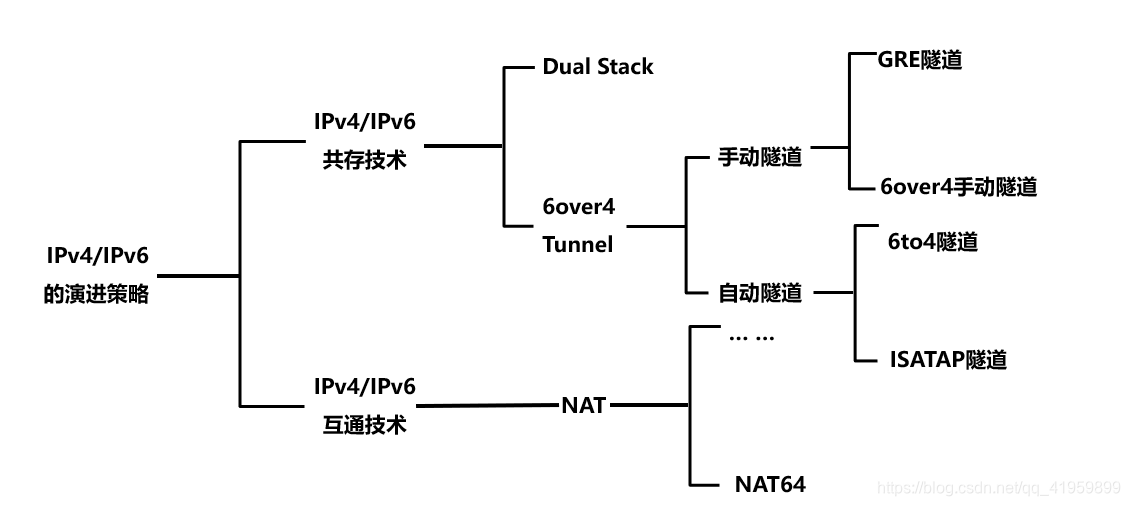

顾名思义，6over4是一种ipv6的过度技术，当然还有Dual stack，本Blog主要介绍6over4tunnel中的手工隧道

GRE隧道

GRE叫做通用路由封装协议，精髓在于通用二字，即没有什么封装是GRE不能做到的

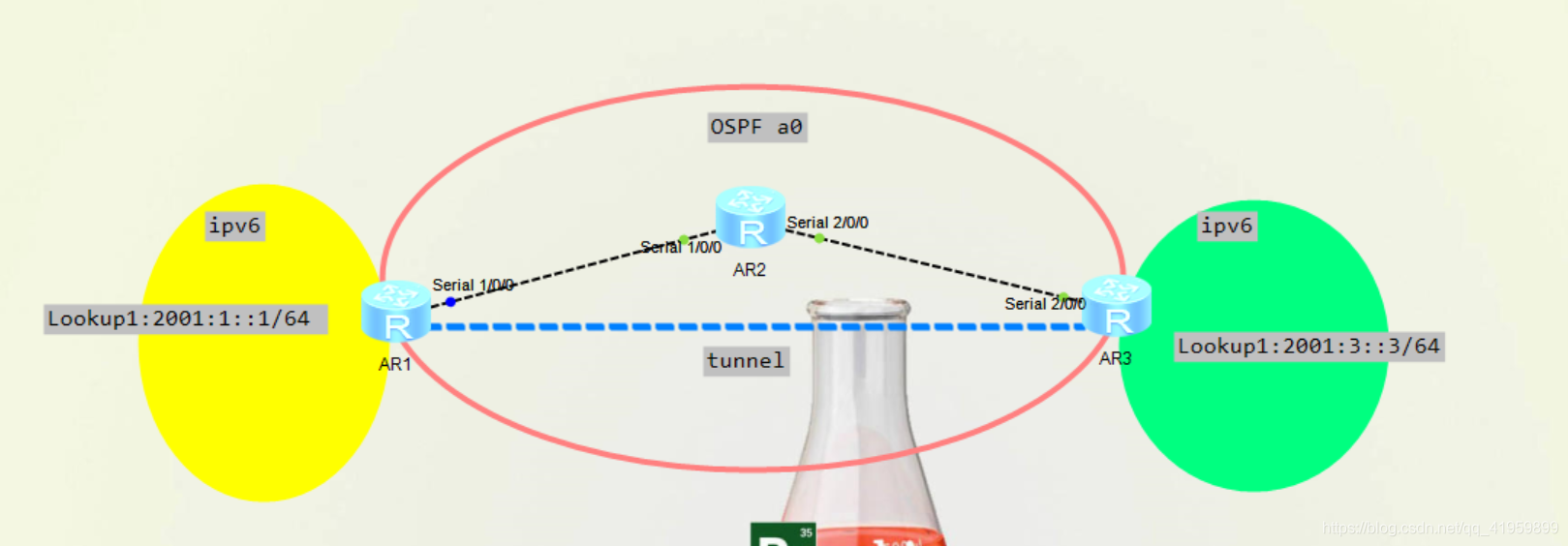

实验环境

需求：使黄色和绿色区域的两个ipv6孤岛互通，通过6over4的手工隧道实现
实现：

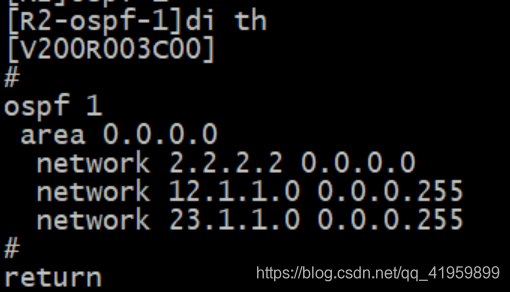

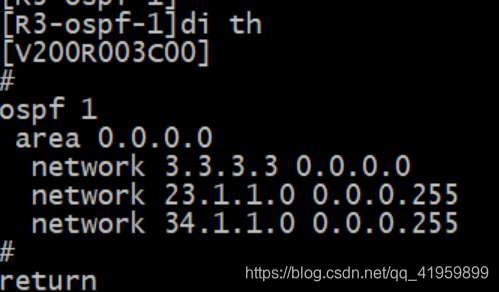

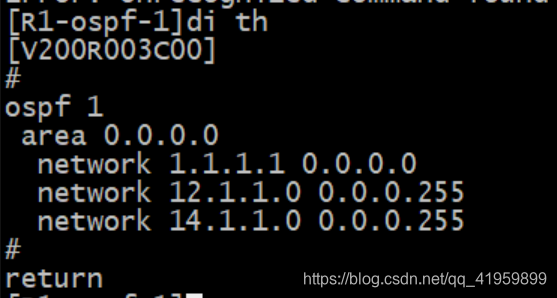

1、首先使用OSPF将v4域的路由打通

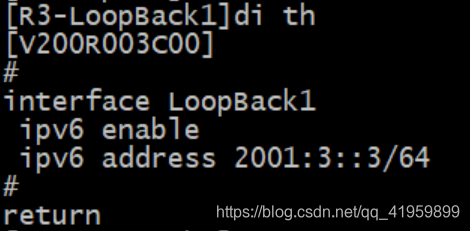

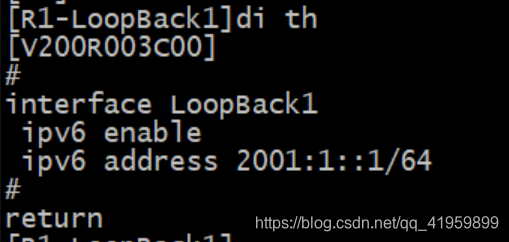

2、配置v6孤岛的地址，使用Lookup1


以上只是简单的操作，重点在于tunnel的配置

3、双栈的边界路由器配置GRE隧道

[R1-Tunnel0/0/0]di th
[V200R003C00]
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001:13::1/64  #这里是隧道的v6地址
 tunnel-protocol gre  		#配置隧道的工作模式
 source LoopBack0			#这个是v4栈的地址
 destination 3.3.3.3		#P2P的v4栈的地址，注意只有P2P才能指定destination
#
return

[R3-Tunnel0/0/0]di th
[V200R003C00]
#
interface Tunnel0/0/0
 description 1.1.1.1
 ipv6 enable
 ipv6 address 2001:13::3/64
 tunnel-protocol gre
 source LoopBack0
 destination 1.1.1.1
#
return

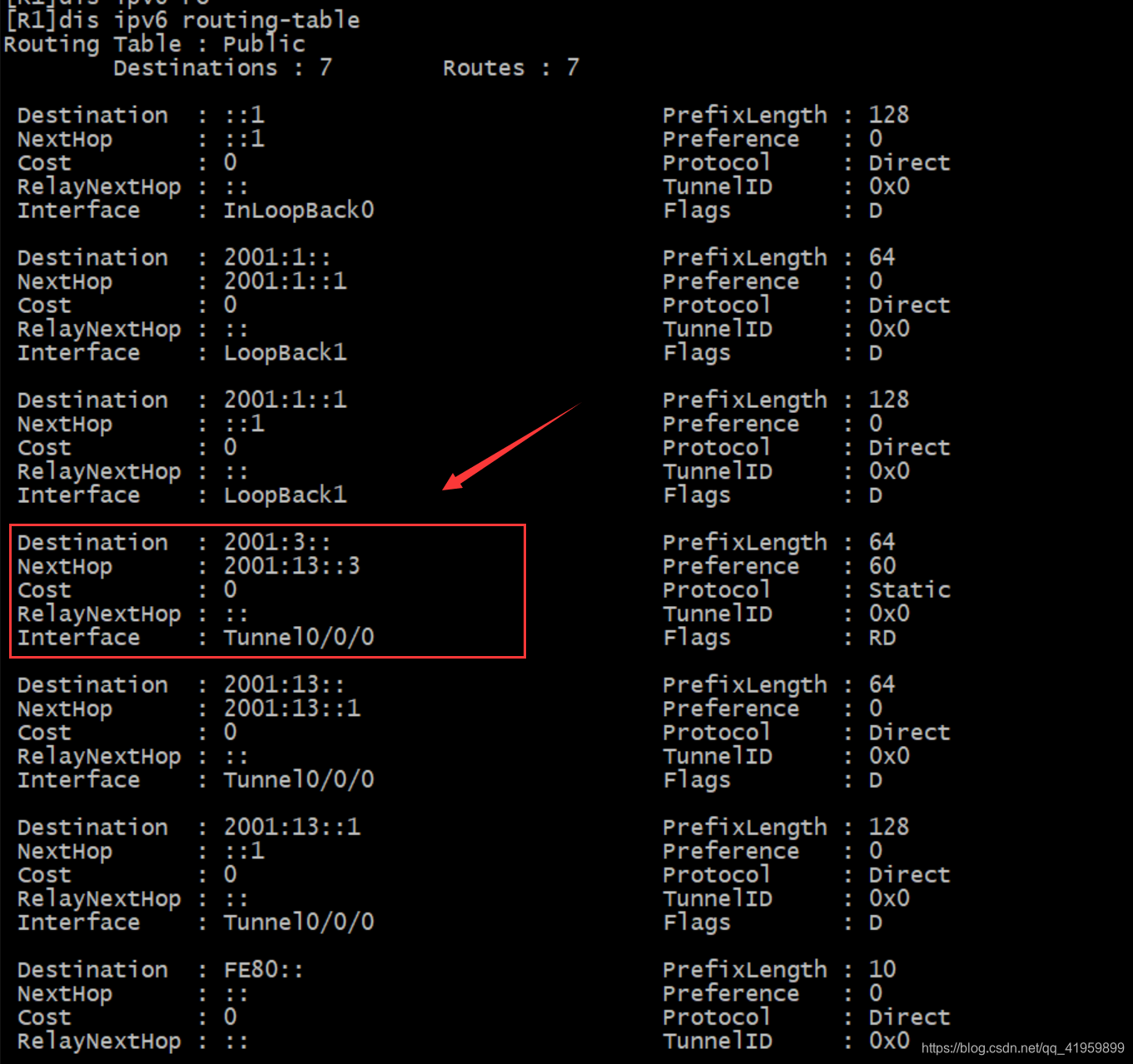

4、双栈路由器配置v6的静态路由，P2P可以用出接口(隧道口)，P2MP不能使用出接口，只能配成NextHop

[R1]ipv6 route-static 2001:3:: 64 Tunnel0/0/0

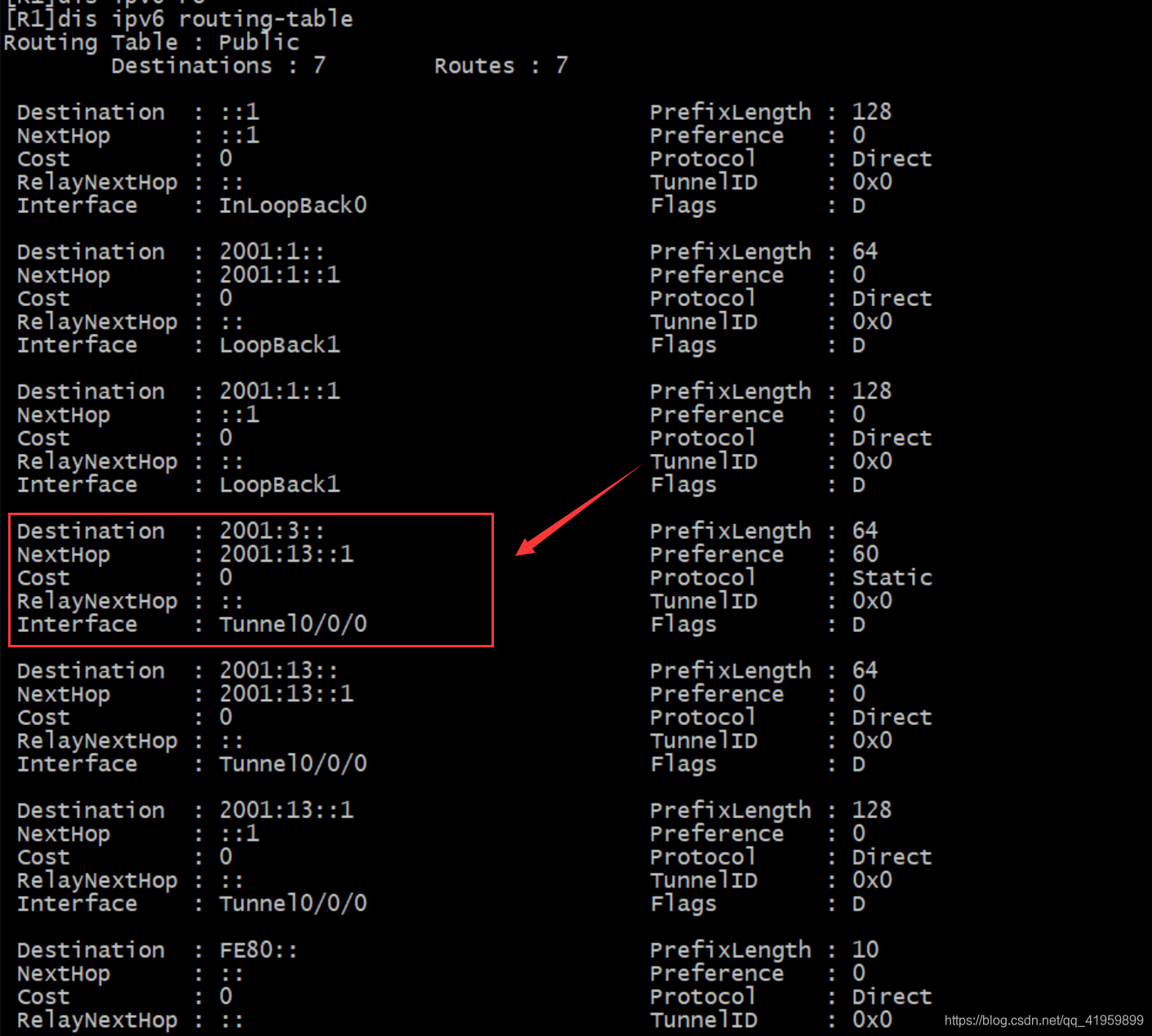

若配置为NextHop

[R1]ipv6 route-static 2001:3:: 64 2001:13::3

注意，这里出接口的配置虽然导致下一跳不是对端，但是P2P环境，将数据扔给隧道口就完事了，因为对端肯定就是一个，但是P2MP不能这么做

R3做相似的配置

[R3]ipv6 route-static 2001:1:: 64 Tunnel0/0/0

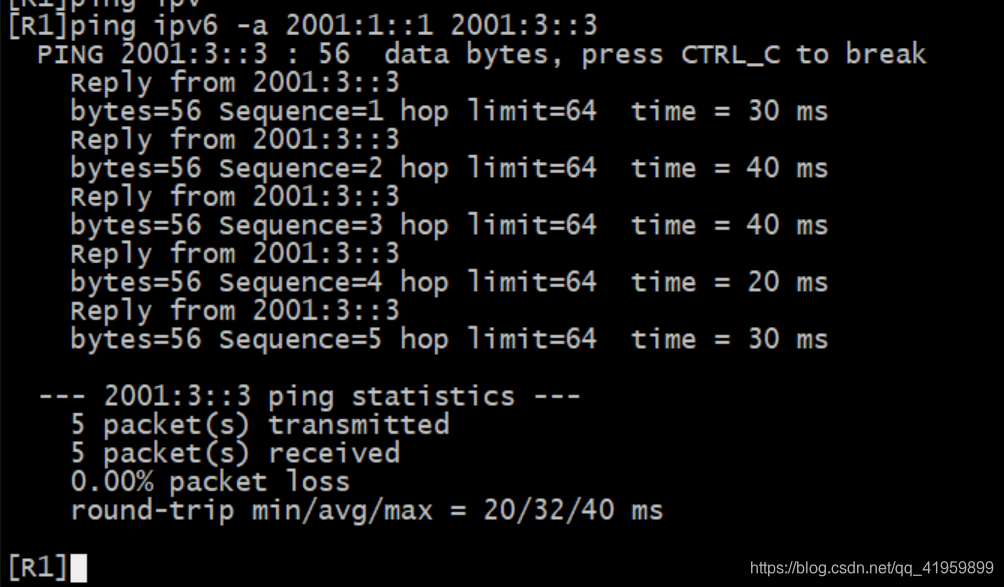

测试：

抓包也可以看到，v4地址后面一层是GRE封装，GRE封装内是v6栈

6over4隧道

与上面的配置大同小异，只需修改隧道的工作模式为6over4即可

[R1-Tunnel0/0/0]di th
[V200R003C00]
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001:13::1/64
 tunnel-protocol ipv6-ipv4
 source LoopBack0
 destination 3.3.3.3
#
return

[R3-Tunnel0/0/0]di th
[V200R003C00]
#
interface Tunnel0/0/0
 description 1.1.1.1
 ipv6 enable
 ipv6 address 2001:13::3/64
 tunnel-protocol ipv6-ipv4
 source LoopBack0
 destination 1.1.1.1
#
return

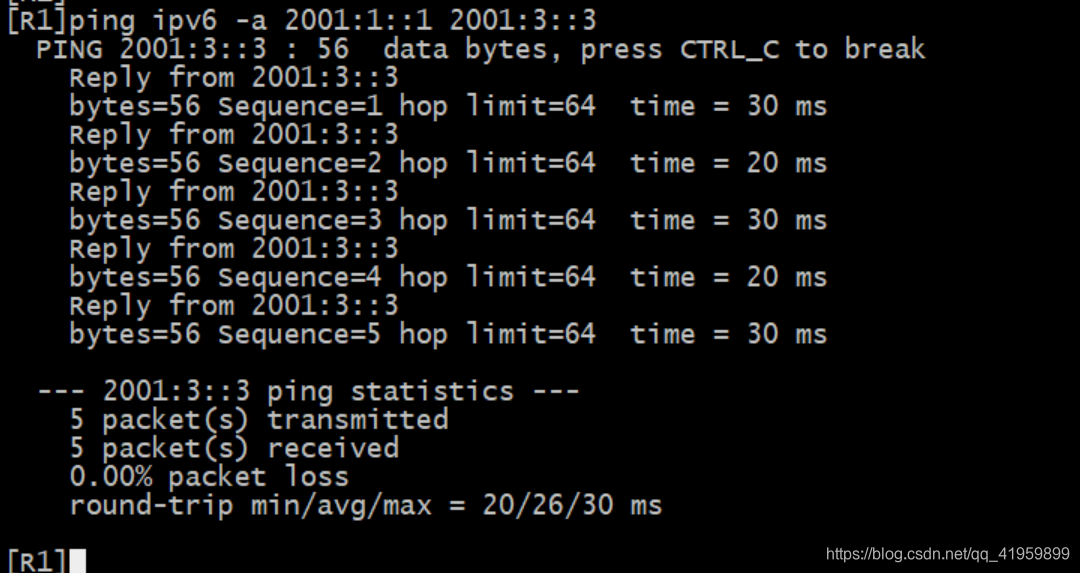

测试：

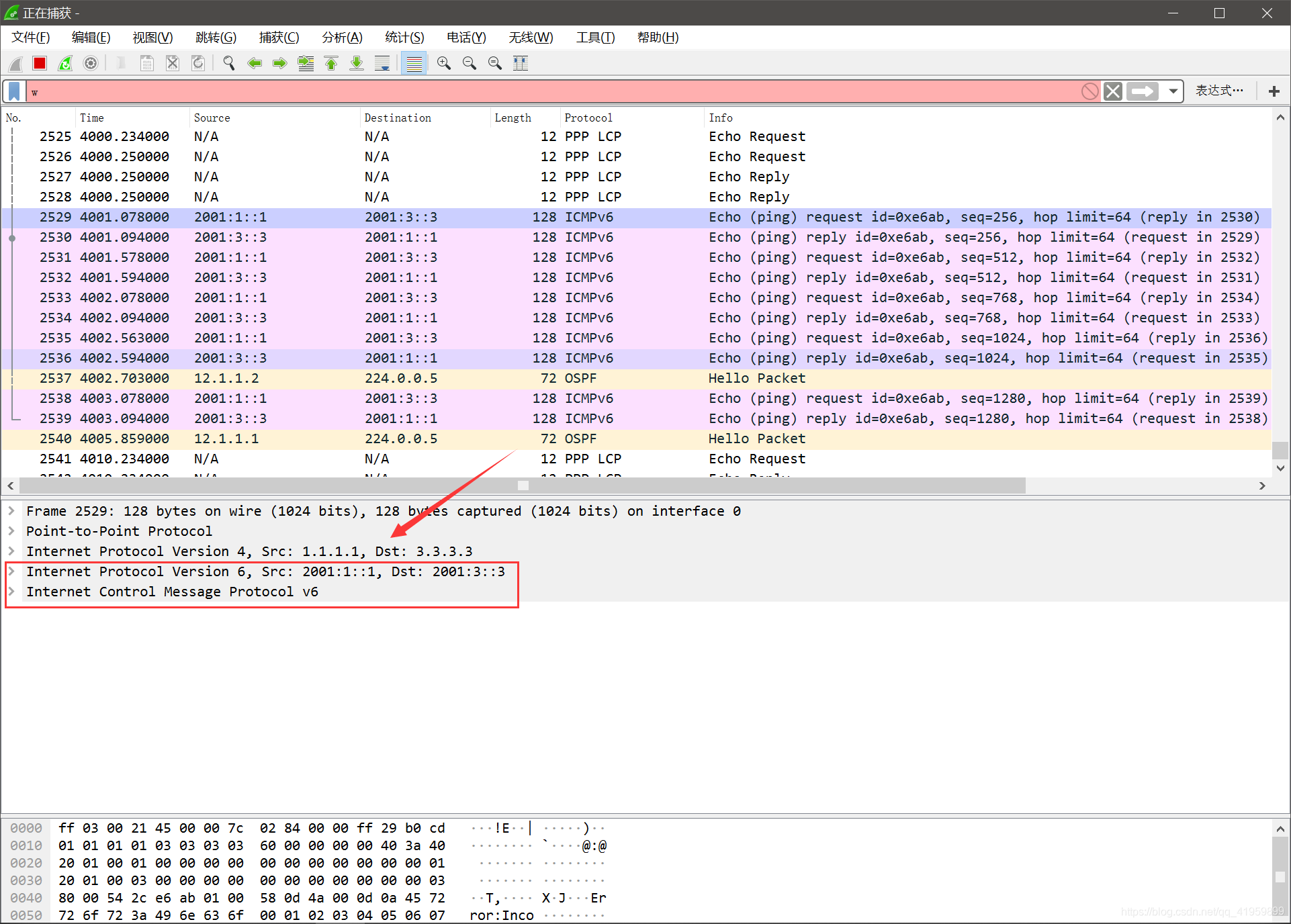

抓包可以看出，v6over在v4内

总结比较

6over4隧道 ：v4知道后面是v6的头，这是最佳实践

GRE隧道 ：v4不知道GRE内部是什么

缺点：

• 头部开销越大，有效载荷就少一些，头部开销多了4B，有效载荷就少4B；
• 多一层封装，多一层开销；
• 头部开销导致数据载荷变小。封装开销变大

优点：

GRE 通用路由封装；里面随意封装，还可以封装v4、mpls、等等

---
