数字电路与计算机组成原理的交叉

在做计算机组成原理的习题，碰到片选芯片的题目，让画出逻辑图写出逻辑表达式，多少有些困难，因为涉及到了数字电路这门课里的一些知识，索性简单学习了一下数字电路。现将计算机组成原理中可能会用到的数字电路的知识做如下整理，主要分成三个部分：逻辑门电路、逻辑表达式、组合逻辑电路分析与设计。至于其他数电的知识目前看来和计组并无直接关联，暂不做整理，以后也许会补充，例如：最小项、常用集成器件、触发器、计数器集成芯片、时序逻辑电路的分析、脉冲波形的产生于整形等。



1 逻辑门电路

常见的四种逻辑门如下：

逻辑门	非	与	或	异或
图像
备注	输入1时输出0； 输入0时输出1	输入全为1，才输出1； 输入主要有0，就输出0	输入只要有1，就输出1； 输入全为0，才输出0	输入不同时就输出1； 输入相同时才输出0
表达式





1.1. 要能结合逻辑图，通过输入判断输出





注意门电路之间可以集中在一起，如“与非门”，从图中可以看出，先进行与运算然后再对结果进行非运算。

可以将多个排在一起组成更大的模块，并且当下方的逻辑门的和上方逻辑门一致时，可以省略不写，例如：

和是一回事。



1.2通过逻辑图，写出逻辑表达式L

表达式的书写从逻辑图的输入开始向输出方向，直接套用逻辑关系对应的公式，进行叠加书写即可。





1.3通过表达式，画出逻辑图

从输出开始，按照表达式里的先后顺序，由外向内，逆向推到输入即可。

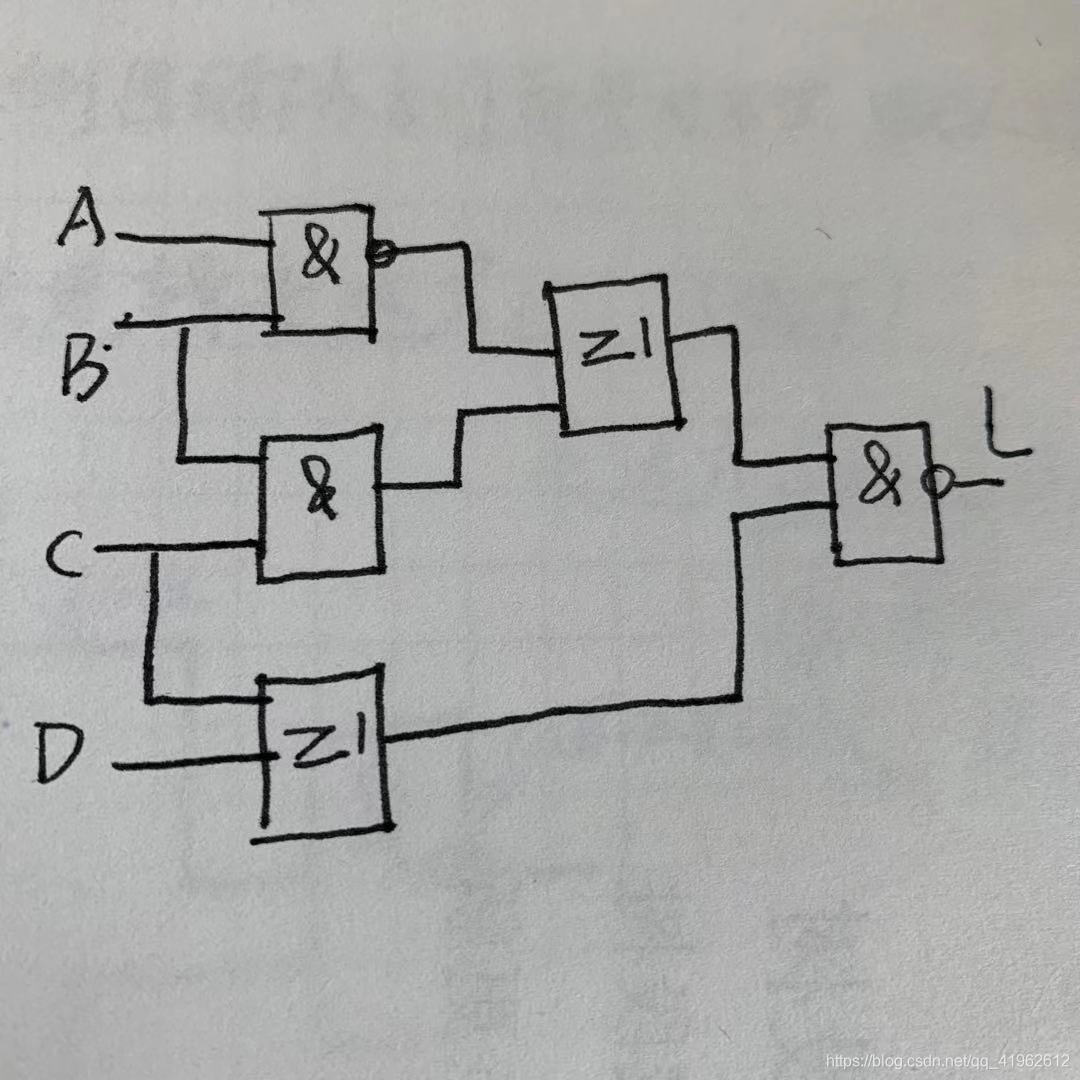

举例：

画出逻辑式的逻辑图。

		与非门
		与门
	与门
	与门
与非门



2 逻辑表达式的化简

写在前面：卡诺图的ABCD的范围是规定的，不会变化。

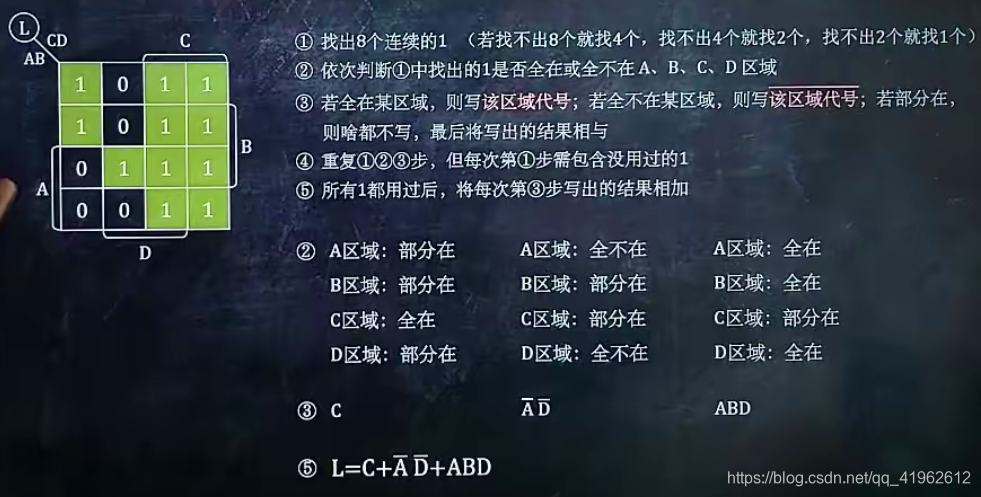

2.1将卡诺图表示成表达式

分16大小的和8大小的

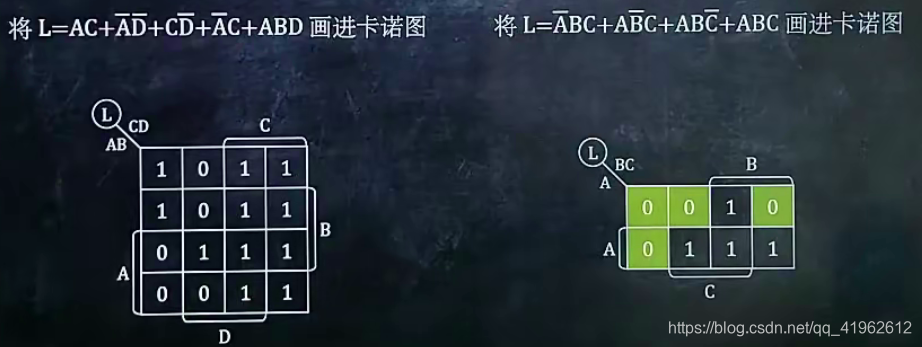

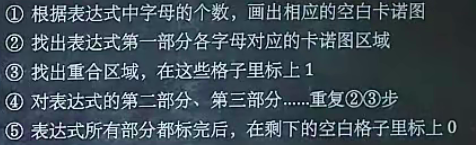

2.2将表达式画成卡诺图

方法：

举例：

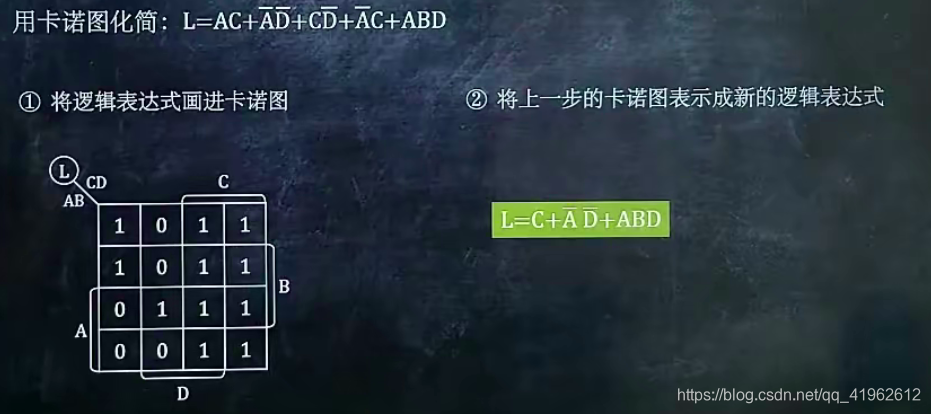

2.3利用卡诺图化简表达式

说白了就是先照着表达式画出来卡诺图，再用卡诺图写出表达式。因为卡诺图里记录的算是最简形式。

例子：

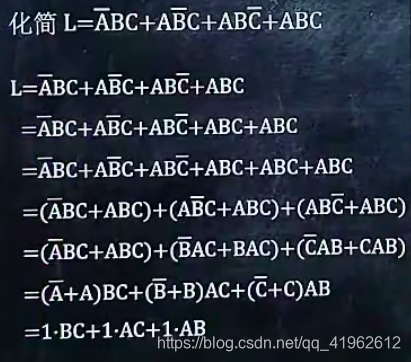

2.4利用公式化简表达式

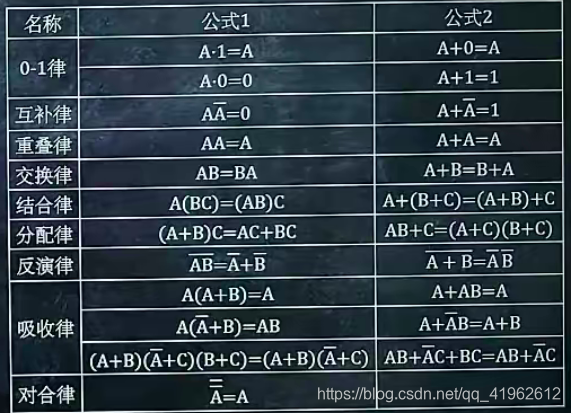

废话少说，直接上公式：

助记：

例子：

2.5求公式表示函数的反函数

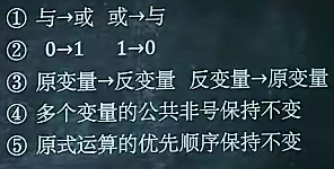

方法：

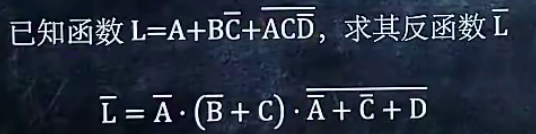

例题：

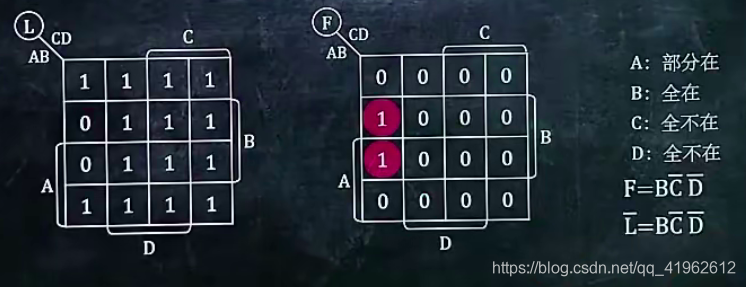

2.6求卡诺图表示函数的反函数

说白了，一句话说就是：先把函数画到卡诺图然后01相反变化，再写出公式即为反函数。

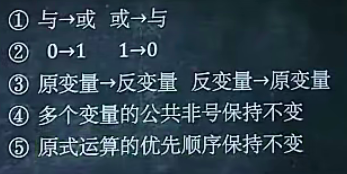

方法：

例子：

3 组合逻辑电路分析与设计

三种常见电路

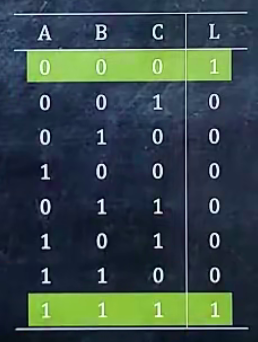

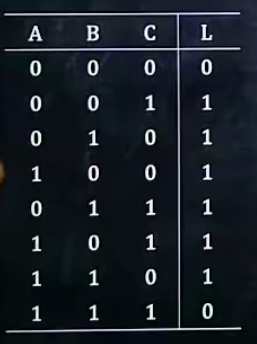

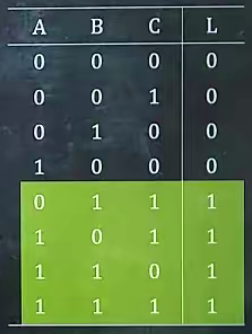

不一致电路	一致电路	少数服从多数电路

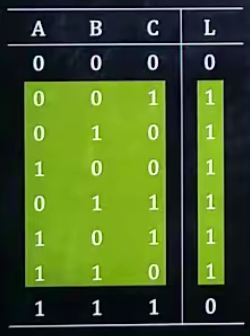

3.1 从逻辑电路分析其功能

方法：

例子：



1可将复杂的逻辑门先设一个变量，写出公式	2带入进去，进行化简	3分析输入对应的输出关系

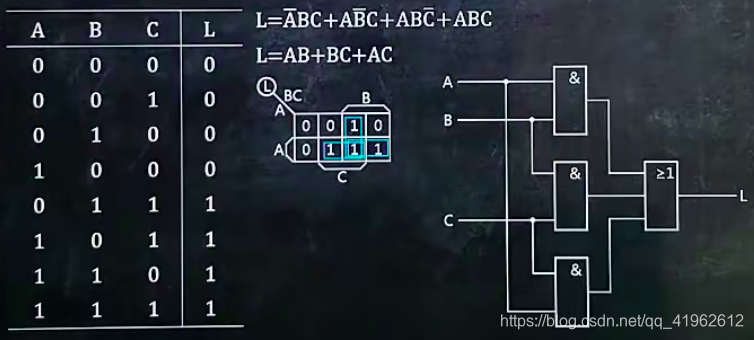

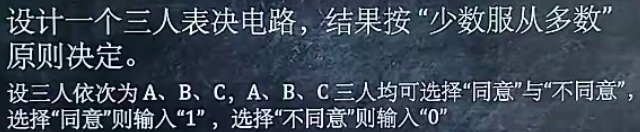

3.2 按照功能需求，画出逻辑电路

方法：

例子:
