SNMP框架组成等

目录

一、SNMP框架组成

1.物理实体角度

2.协议角度

二、SNMP的功能

SNMP的功能

5种操作

三、BER编码

四、报文解析

五、SNMP实现版本

---

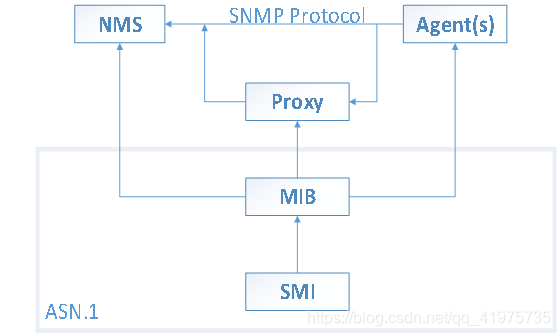

一、SNMP框架组成

1.物理实体角度

使用SNMP对网络进行管理应该包含：至少一台管理工作站(NMS,Network Management Station)或主机，一个或多个代理(Agent)设备，或者其中还包括代理服务器(Proxy) 。

NMS:该实体能够产生协议命令、接收通告消息；位于管理系统的顶层。在实际的网络管理中至少包含一个这样的SNMP实体。

Agent:该实体能够响应管理节点的请求、主动产生通告消息；位于管理系统的底层。在实际的网络管理中可以存在一个或多个这样的实体。

Proxy Agent:某些情况下，如不同（子）网络间，不同版本间的通信，还存在一种特殊的代理。它用于实现SNMP请求和告警信息的转发，不同版本协议间的转换、翻译等功能。在这些情况下，Proxy对NMS是透明的，它位于管理系统的中间层。

2.协议角度

SMI(Structure of Management Information,管理信息结构):是ASN.1(Abstract Syntax Notation One,抽象语法标记)的一个子集，SMI规定了SNMP中可使用ASN.1中的元素、自定义的数据类型和宏等，由这些元素、数据类型、宏及其相关的语法可定义SNMP中的MIB。

MIB:管理信息库是Agent中对被管理对象的抽象描述，不是SNMP中特有的协议内容。在SNMP中，MIB是以树形结构组织进行查看的。树中每个节点称为OID(Object identifier,对象标识)，以类似于网址域名的方式组织，以整数表示各个节点，如1.3.6.4。

简单来说：

ASN.1：一个语法

SMI：根据该语法规定的一种结构

MIB：根据该结构编写的描述被管对象的静态数据库

NMS、Agent、Proxy都认可该数据库，在此基础上通过SNMP进行通信

二、SNMP的功能

SNMP的功能：

①掌握Agent设备当前的状态、参数信息及配置情况；

②定义的重要事件发生变化时，Agent设备能主动“认错”。
