Windows进程与线程学习笔记（三）—— KPCR

KPCR

描述：CPU控制区（Processor Control Region）

1. 当线程进入0环时，FS:[0]指向KPCR （3环时FS:[0]指向TEB）
2. 每个CPU都有一个KPCR结构体（一个核一个KPCR）
3. KPCR中存储了CPU本身要用的一些重要数据：GDT、IDT以及线程相关的一些信息

在WinDbg中查看：

SelfPcr：指向自身，方便寻址

Prcb：指向拓展结构体PRCB（PrcbData）

IDT：IDT表基址

GDT：GDT表基址

TSS：指针，指向TSS，每个CPU都有一个TSS

Number：CPU编号（0、1、2、3、4、5…）

PrcbData：拓展结构体

+0x000 NtTib : _NT_TIB

描述：KPCR结构体的成员之一

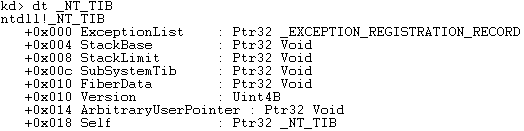

在WinDbg中查看：

ExceptionList：异常链表

1. 在3环中，ExceptionList存储着所有的异常处理函数
2. 在0环中，也有自己的异常处理函数，也存在这个链表里

StackBase&StackLimit：当前线程栈的基址和大小

Self：指向_NT_TIB自身，作用是方便定位自身

+0x120 PrcbData : _KPRCB

描述：KPCR结构体的成员之一，也是拓展结构体

在WinDbg中查看：

ntdll!_KPRCB
   +0x000 MinorVersion     : Uint2B
   +0x002 MajorVersion     : Uint2B
   +0x004 CurrentThread    : Ptr32 _KTHREAD
   +0x008 NextThread       : Ptr32 _KTHREAD
   +0x00c IdleThread       : Ptr32 _KTHREAD
   +0x010 Number           : Char
   +0x011 Reserved         : Char
   +0x012 BuildType        : Uint2B
   +0x014 SetMember        : Uint4B
   +0x018 CpuType          : Char
   +0x019 CpuID            : Char
   +0x01a CpuStep          : Uint2B
   +0x01c ProcessorState   : _KPROCESSOR_STATE
   +0x33c KernelReserved   : [16] Uint4B
   +0x37c HalReserved      : [16] Uint4B
   +0x3bc PrcbPad0         : [92] UChar
   +0x418 LockQueue        : [16] _KSPIN_LOCK_QUEUE
   +0x498 PrcbPad1         : [8] UChar
   +0x4a0 NpxThread        : Ptr32 _KTHREAD
   +0x4a4 InterruptCount   : Uint4B
   +0x4a8 KernelTime       : Uint4B
   +0x4ac UserTime         : Uint4B
   +0x4b0 DpcTime          : Uint4B
   +0x4b4 DebugDpcTime     : Uint4B
   +0x4b8 InterruptTime    : Uint4B
   +0x4bc AdjustDpcThreshold : Uint4B
   +0x4c0 PageColor        : Uint4B
   +0x4c4 SkipTick         : Uint4B
   +0x4c8 MultiThreadSetBusy : UChar
   +0x4c9 Spare2           : [3] UChar
   +0x4cc ParentNode       : Ptr32 _KNODE
   +0x4d0 MultiThreadProcessorSet : Uint4B
   +0x4d4 MultiThreadSetMaster : Ptr32 _KPRCB
   +0x4d8 ThreadStartCount : [2] Uint4B
   +0x4e0 CcFastReadNoWait : Uint4B
   +0x4e4 CcFastReadWait   : Uint4B
   +0x4e8 CcFastReadNotPossible : Uint4B
   +0x4ec CcCopyReadNoWait : Uint4B
   +0x4f0 CcCopyReadWait   : Uint4B
   +0x4f4 CcCopyReadNoWaitMiss : Uint4B
   +0x4f8 KeAlignmentFixupCount : Uint4B
   +0x4fc KeContextSwitches : Uint4B
   +0x500 KeDcacheFlushCount : Uint4B
   +0x504 KeExceptionDispatchCount : Uint4B
   +0x508 KeFirstLevelTbFills : Uint4B
   +0x50c KeFloatingEmulationCount : Uint4B
   +0x510 KeIcacheFlushCount : Uint4B
   +0x514 KeSecondLevelTbFills : Uint4B
   +0x518 KeSystemCalls    : Uint4B
   +0x51c SpareCounter0    : [1] Uint4B
   +0x520 PPLookasideList  : [16] _PP_LOOKASIDE_LIST
   +0x5a0 PPNPagedLookasideList : [32] _PP_LOOKASIDE_LIST
   +0x6a0 PPPagedLookasideList : [32] _PP_LOOKASIDE_LIST
   +0x7a0 PacketBarrier    : Uint4B
   +0x7a4 ReverseStall     : Uint4B
   +0x7a8 IpiFrame         : Ptr32 Void
   +0x7ac PrcbPad2         : [52] UChar
   +0x7e0 CurrentPacket    : [3] Ptr32 Void
   +0x7ec TargetSet        : Uint4B
   +0x7f0 WorkerRoutine    : Ptr32     void
   +0x7f4 IpiFrozen        : Uint4B
   +0x7f8 PrcbPad3         : [40] UChar
   +0x820 RequestSummary   : Uint4B
   +0x824 SignalDone       : Ptr32 _KPRCB
   +0x828 PrcbPad4         : [56] UChar
   +0x860 DpcListHead      : _LIST_ENTRY
   +0x868 DpcStack         : Ptr32 Void
   +0x86c DpcCount         : Uint4B
   +0x870 DpcQueueDepth    : Uint4B
   +0x874 DpcRoutineActive : Uint4B
   +0x878 DpcInterruptRequested : Uint4B
   +0x87c DpcLastCount     : Uint4B
   +0x880 DpcRequestRate   : Uint4B
   +0x884 MaximumDpcQueueDepth : Uint4B
   +0x888 MinimumDpcRate   : Uint4B
   +0x88c QuantumEnd       : Uint4B
   +0x890 PrcbPad5         : [16] UChar
   +0x8a0 DpcLock          : Uint4B
   +0x8a4 PrcbPad6         : [28] UChar
   +0x8c0 CallDpc          : _KDPC
   +0x8e0 ChainedInterruptList : Ptr32 Void
   +0x8e4 LookasideIrpFloat : Int4B
   +0x8e8 SpareFields0     : [6] Uint4B
   +0x900 VendorString     : [13] UChar
   +0x90d InitialApicId    : UChar
   +0x90e LogicalProcessorsPerPhysicalProcessor : UChar
   +0x910 MHz              : Uint4B
   +0x914 FeatureBits      : Uint4B
   +0x918 UpdateSignature  : _LARGE_INTEGER
   +0x920 NpxSaveArea      : _FX_SAVE_AREA
   +0xb30 PowerState       : _PROCESSOR_POWER_STATE

CurrentThread：当前CPU正在跑哪个线程

NextThread：即将切换到的线程是谁

IdleThread：当没有需要切换的线程时，将要跑的空闲线程
