基于stm32平衡小车完整项目分享（中篇PCB分享）

         该项目PCB可在AD或EDA打开并修改，在EDA直接打板即可。

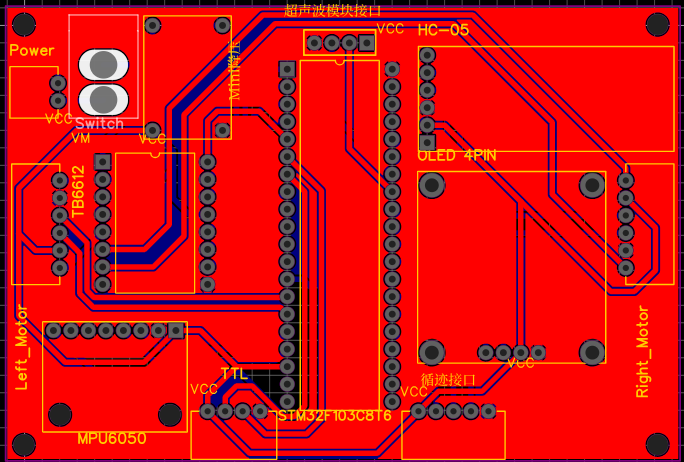

完整PCB图

       由于该项目功能主要又集成模块构成，各模块供电大部分由5V电压直接提供，所以走线相对要求简单。

        走线在拐道时走45度斜角线

        敏感模块的数据传输走线尽量靠近主控板（比如MPU6050、OLED的SCL跟SDA）

        电机接入模块靠近两边放置接线母口，实物接线时更简单美观。



        注意该位置为主控板烧录口，需保证不影响代码烧录口的接入

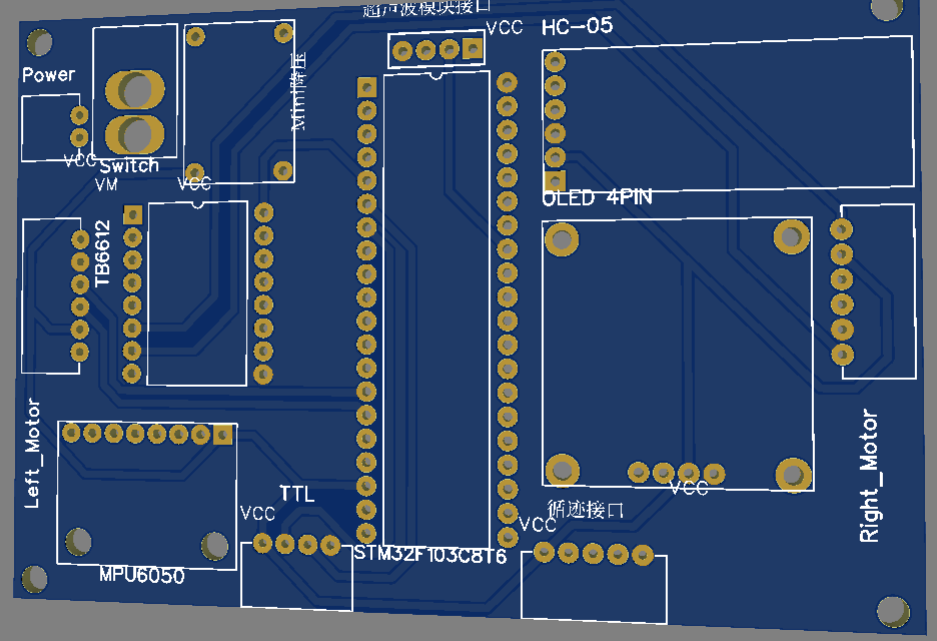

3D实物图

 嘉立创下单流程

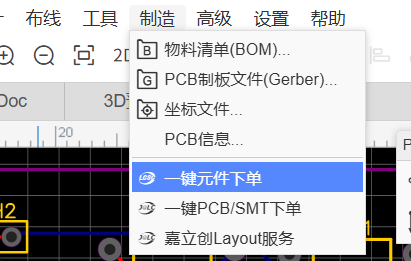

可以选择一键元器件下单也可以选择一键PCB/SMT下单

可以选择一键PCB/SMT下单然后自己焊接 元器件，更加方便实惠，对学生党做项目来说可以免费在嘉立创app领取优惠卷免费打板（一个月两张），条件是板子尺寸在10*10cm之内，并且不支持6层板以上一般都够用了。

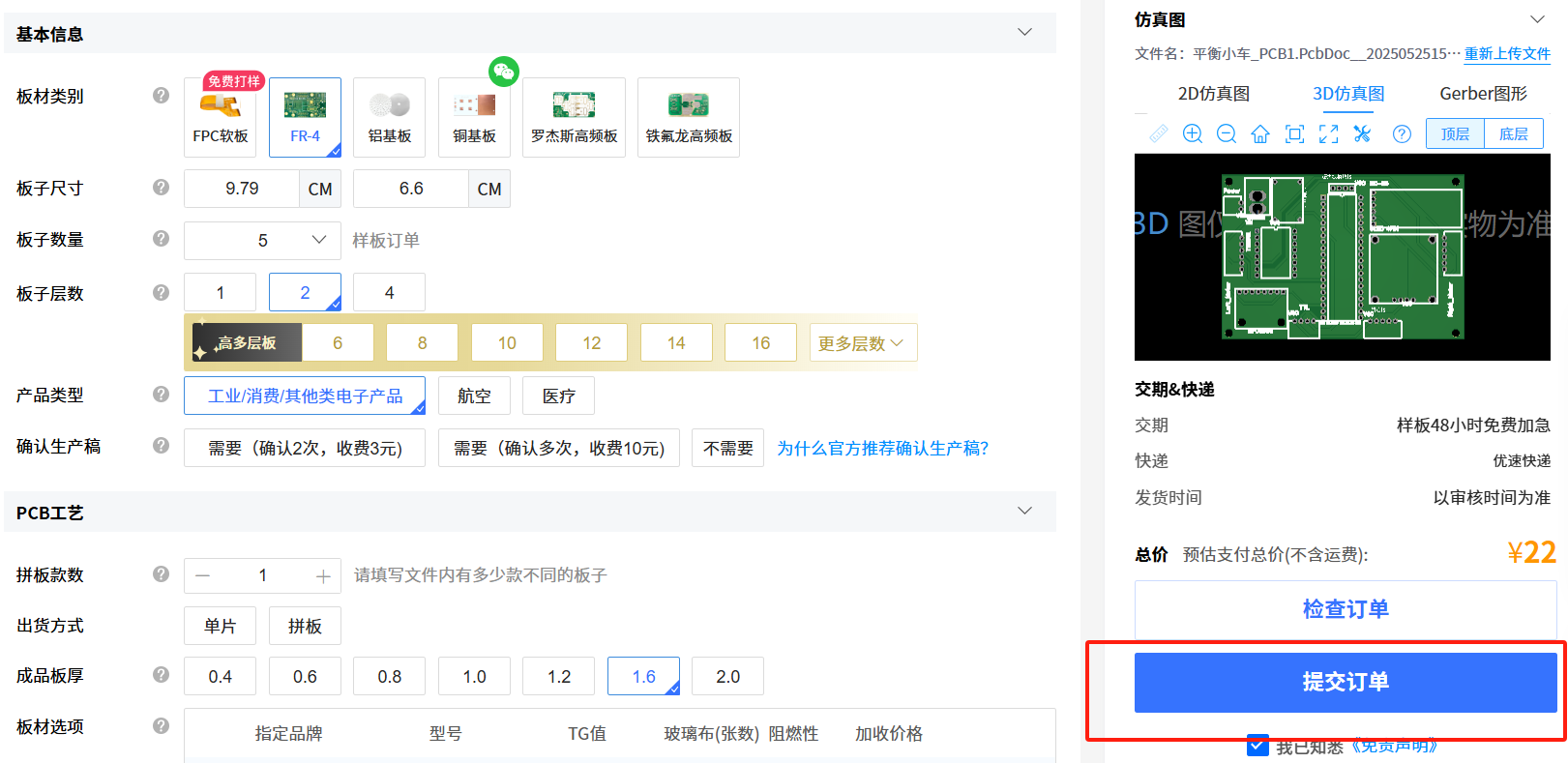

填写完资料在右边选择优惠卷使用即可，价格会显示为零，由于我没有领取优惠卷使用价格还是22

需要项目资料联系小编即可。
