Windows事件等待学习笔记（三）—— WaitForSingleObject函数分析

要点回顾

无论可等待对象是何种类型，线程都是通过 WaitForSingleObject 和 WaitForMultipleObjects进入等待状态的，这两个函数是理解线程等待与唤醒进制的核心

WaitForSingleObject

DWORD WaitForSingleObject(
	HANDLE hHandle,        // handle to object
	DWORD dwMilliseconds   // time-out interval);

对应的内核函数：NtWaitForSingleObject

NTSTATUS __stdcall NtWaitForSingleObject(
	HANDLE Handle, 				//用户层传递的等待对象的句柄(具体细节参加句柄表专题)
	BOOLEAN Alertable, 			//对应KTHREAD结构体的Alertable属性
								//如果为1 在插入用户APC时，该线程将被吵醒
	PLARGE_INTEGER Timeout		//超时时间);

NtWaitForSingleObject

1. 调用ObReferenceObjectByHandle函数，通过对象句柄找到等待对象结构体地址
2. 调用KeWaitForSingleObject函数，进入关键循环

KeWaitForSingleObject：上半部分

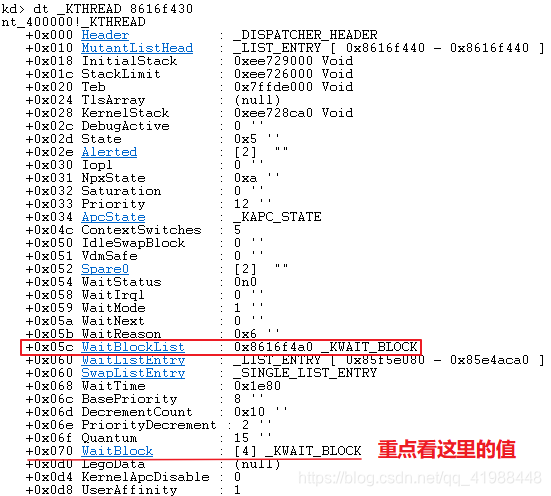

1. 准备等待块，当等待对象少于四个时，并不为等待对象分配新的空间，而是向 _KTHREAD(+70) 位置的等待块赋值，_KTHREAD(+5C) 指向第一个等待块的位置
   注意：无论使用与否，_KTHREAD(+70)的第四个等待块被定时器占据，如果用的话，将会把定时器与第一个等待块相关联
2. 如果超时时间不为0，KTHREAD(+70) 第四个等待块与第一个等待块关联起来：
   第一个等待块指向第四个等待块，第四个等待块指向第一个等待块。
3. KTHREAD(+5C) 指向第一个 _KWAIT_BLOCK。
4. 进入关键循环

关键循环

1. 判断当前被等待对象是否有信号
   (每一个线程与等待对象是通过等待块进行关联的，但是对象有一个条件：至少有一个成员为 _DISPATCHER_HEADER 结构体)

   _DISPATCHER_HEADER
      +0x000 Type			//类型 可通过IDA或WinDbg查看所需对象的类型
      						//IDA：分析二进制代码
      						//WinDbg：Wait一个对象，然后进行查看
      +0x001 Absolute
      +0x002 Size
      +0x003 Inserted
      +0x004 SignalState	//是否有信号(大于0表示有信号)
      +0x008 WaitListHead  //双向链表头  圈着所有等待块


2. 第一次循环时，若等待对象未超时，但是有信号，就不会将当前线程的等待块挂到等待对象的链表(WaitListHead)中，直接修改信号的值，退出循环
3. 第一次循环时，若等待对象未超时，但是无信号，就将当前线程的等待块挂到等待对象的链表(WaitListHead)中，将线程自己挂入等待队列(KiWaitListHead)，切换线程
4. 当线程将自己挂入等待队列后，需要等待另一个线程将自己唤醒（设置等待对象信号量>0），当其它线程将自己唤醒后，再沿着等待网找是谁唤醒了自己，找到了之后将自己从等待链表(KiWaitListHead)中摘出，但并未从等待网中摘出
5. 线程从哪里切换就从哪里复活

完整逻辑：

while(true)//每次线程被其他线程唤醒，都要进入这个循环
{
	if(符合激活条件)//1、超时   2、等待对象SignalState>0
	{
		//1) 修改SignalState
		//2) 退出循环
	}
	else
	{
		if(第一次执行)
		      将当前线程的等待块挂到等待对象的链表(WaitListHead)中;

		//将自己挂入等待队列(KiWaitListHead)
		//切换线程...再次获得CPU时，从这里开始执行
	}
}

退出循环：

1. 线程将自己+5C的位置清0(WaitBlockList)
2. 释放 _KWAIT_BLOCK 所占用的内存

总结

1. 不同的等待对象，用不同的方法来修改 _DISPATCHER_HEADER->SignalState

2. 如果可等待对象是EVENT，其他线程通常使用SetEvent来设置SignalState = 1，并且，将正在等待该对象的其他线程唤醒，也就是从等待链表(KiWaitListHead)中摘出来，此时线程临时复活

3. SetEvent函数并不会将线程从等待网上摘下来，是否要下来，由当前线程自己来决定

4. 若使用SetEvent这种函数直接将线程从等待网上摘下来，将会非常麻烦，因为可能有非常多的线程在等待一个对象，无法判断该将谁摘下（一个也线程可能等待着多个对象）

   比如：线程A和线程B同时在等待着一个对象，这时如果有线程C调用了SetEvent（将等待对象的信号量置1），线程A和线程B会被临时唤醒（从KiWaitLkistHead摘下），并行进入关键循环，假设线程A先运行，线程A会设置等待对象的信号量<=0，然后将自己从等待网上摘下来，此时线程A彻底复活。线程B再去判断等待对象是否有信号量时，已经没有信号量了，这时线程B会将自己重新挂入等待链表中（有点绕，慢慢理解）

5. 不同对象调用API修改信号个数只在细节上有差异，本质上都是一样的

关于强制唤醒

描述：在APC专题中讲过，当插入一个用户APC时(Alertable=1)，当前线程是可以被唤醒的，但并不是真正的唤醒。因为如果当前的线程在等待网上，执行完用户APC后，线程仍然要进入等待状态

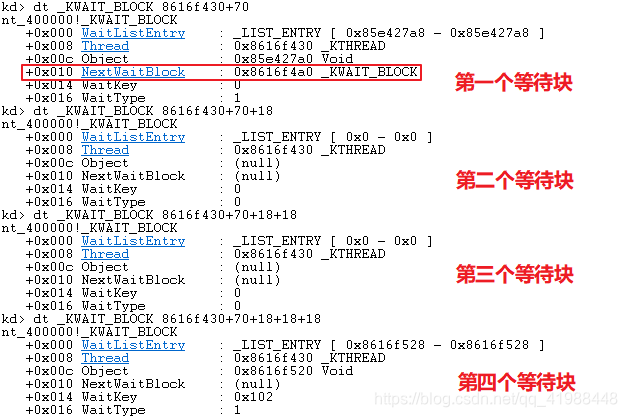

实验：证明等待块与等待块表的关系

第一步：编译并运行以下代码

#include <stdio.h>
#include <windows.h>

HANDLE hEvent[3];

DWORD WINAPI ThreadProc(LPVOID lpParamter)
{
	::WaitForSingleObject(hEvent[0], -1);

	printf("ThreadProc函数执行\n");
	return 0;
}


int main(int argc, char* argv[])
{
	hEvent[0] = ::CreateEvent(NULL, TRUE, FALSE, NULL);		//创建可等待对象

	::CreateThread(NULL, 0, (LPTHREAD_START_ROUTINE)ThreadProc, NULL, 0, NULL);

	getchar();
	return 0;
}

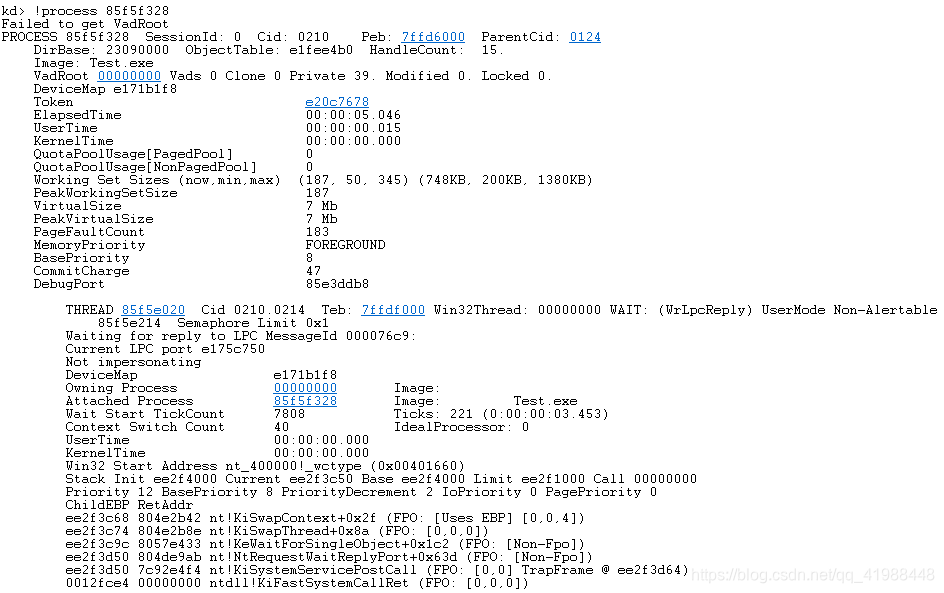

第二步：再WinDbg中找到该进程

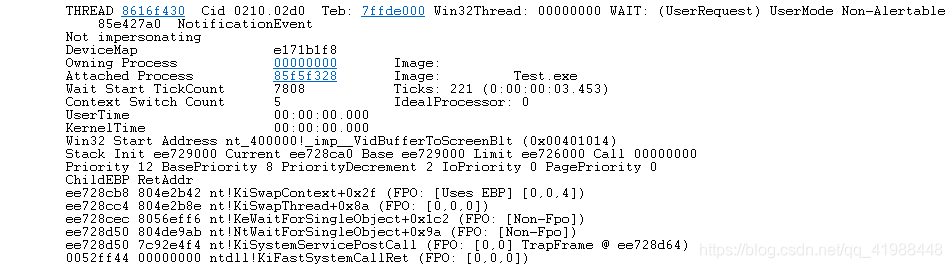

第三步：查看线程信息
