Windows事件等待学习笔记（四）—— 事件&信号量&互斥体
要点回顾
- 线程在进入临界区之前会调用WaitForSingleObject或者WaitForMultipleObjects

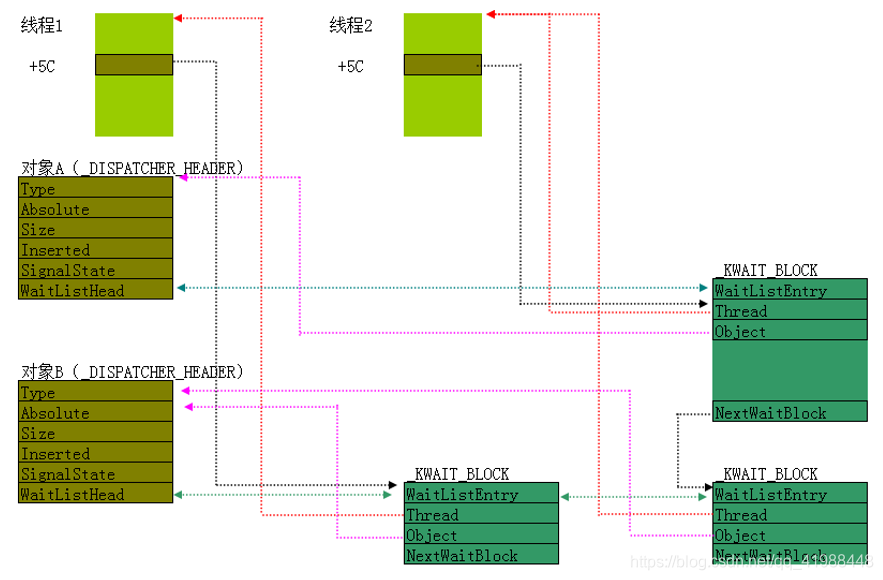

- 此时如果有信号，线程会从函数中退出并进入临界区；如果没有信号那么线程将自己挂入等待链表，然后将自己挂入等待网，最后切换线程
- 其它线程在适当的时候，调用方法修改被等待对象的SingleState，设置为有信号（不同的等待对象，会调用不同的函数），并将等待该对象的其它线程从等待链表中摘掉，这样，当前线程便会在WaitForSingleObject或者WaitForMultipleObjects恢复执行（在哪切换就在哪开始执行），如果符合唤醒条件，此时会修改SignalState的值，并将自己从等待网上摘下来，此时的线程才是真正的唤醒
- 被等待对象不同，主要差异在以下两点：
- 不同的被等待对象，修改SingnalState所调用的函数不同
- 当前线程一旦被临时唤醒后，会从原来进入等待状态的地方继续执行，不同的等待对象，判断是否符合激活条件和修改SignalState的具体操作不同
事件
创建事件对象API：CreateEvent(NULL, TRUE, FALSE, NULL);
_DISPATCHER_HEADER
+0x000 Type //CreateEvent的第二个参数决定了当前事件对象的类型
//TRUE：通知类型对象 FALSE：事件同步对象
+0x001 Absolute
+0x002 Size
+0x003 Inserted
+0x004 SignalState //CreateEvent的第三个参数决定了这里是否有值
+0x008 WaitListHead
实验：验证SignalState
第一步：编译并运行以下代码
#include <stdio.h>
#include <windows.h>
HANDLE g_hEvent;
DWORD WINAPI ThreadProc(LPVOID lpParameter)
{
//当事件变成已通知时
WaitForSingleObject(g_hEvent, INFINITE);
printf("Thread执行了!\n");
return 0;
}
int main()
{
//创建事件
//默认安全属性 对象类型 初始状态 名字
g_hEvent = CreateEvent(NULL, FALSE, FALSE, NULL);
//设置为有信号
//SetEvent(g_hEvent);
//创建线程
::CreateThread(NULL, 0, ThreadProc, NULL, 0, NULL);
getchar();
return 0;
}
第二步：观察结果
无任何输出，g_hEvent句柄处于无信号状态
第三步：修改代码并执行
CreateEvent(NULL, FALSE, TRUE, NULL); //第三个参数由FALSE改为TRUE
第四步：观察结果
第五步：修改代码并执行
CreateEvent(NULL, FALSE, FALSE, NULL); //第三个参数由TRUE改为FALSE
SetEvent(g_hEvent); //新增一行，设置信号量
第六步：观察结果
总结
- CreateEvent函数的第三个参数决定了事件对象一开始是否有信号
- CreateEvent函数第三个参数为
TRUE时，效果等同于在下一行调用了SetEvent();
实验二：验证Type
第一步：编译并运行以下代码
#include <stdio.h>
#include <windows.h>
HANDLE g_hEvent;
DWORD WINAPI ThreadProc1(LPVOID lpParameter)
{
//当事件变成已通知时
WaitForSingleObject(g_hEvent, INFINITE);
printf("Thread1执行了!\n");
return 0;
}
DWORD WINAPI ThreadProc2(LPVOID lpParameter)
{
//当事件变成已通知时
WaitForSingleObject(g_hEvent, INFINITE);
printf("Thread2执行了!\n");
return 0;
}
DWORD WINAPI ThreadProc3(LPVOID lpParameter)
{
//当事件变成已通知时
WaitForSingleObject(g_hEvent, INFINITE);
printf("Thread3执行了!\n");
return 0;
}
int main()
{
//创建事件
//默认安全属性 对象类型 初始状态 名字
g_hEvent = CreateEvent(NULL, TRUE, FALSE, NULL);
HANDLE hThread[3];
//创建3个线程
hThread[0] = ::CreateThread(NULL, 0, ThreadProc1, NULL, 0, NULL);
hThread[1] = ::CreateThread(NULL, 0, ThreadProc2, NULL, 0, NULL);
hThread[2] = ::CreateThread(NULL, 0, ThreadProc3, NULL, 0, NULL);
//设置事件为已通知
SetEvent(g_hEvent);
//等待线程结束 销毁内核对象
WaitForMultipleObjects(3, hThread, TRUE, INFINITE);
CloseHandle(hThread[0]);
CloseHandle(hThread[1]);
CloseHandle(hThread[2]);
CloseHandle(g_hEvent);
getchar();
return 0;
}

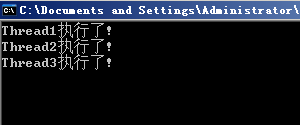

第二步：观察结果
三个线程都得到了执行
第三步：修改代码并执行
g_hEvent = CreateEvent(NULL, FALSE, FALSE, NULL); //第三个参数由TRUE改为FALSE

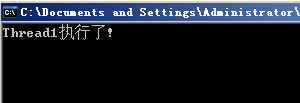

第四步：观察结果
只有Thread1得到了执行
解释说明
- 当CreateEvent第二个参数为TRUE，系统将事件对象的Type设置成0，此时对象为通知类型类型
- 当CreateEvent第二个参数为FALSE，系统将事件对象的Type设置成1，此时对象为事件同步对象
- 当SetEvent函数将信号值（SignalState）设置为1时，如果对象Type为0，唤醒所有等待该状态的线程；如果对象Type为1，从链表头找到第一个并唤醒

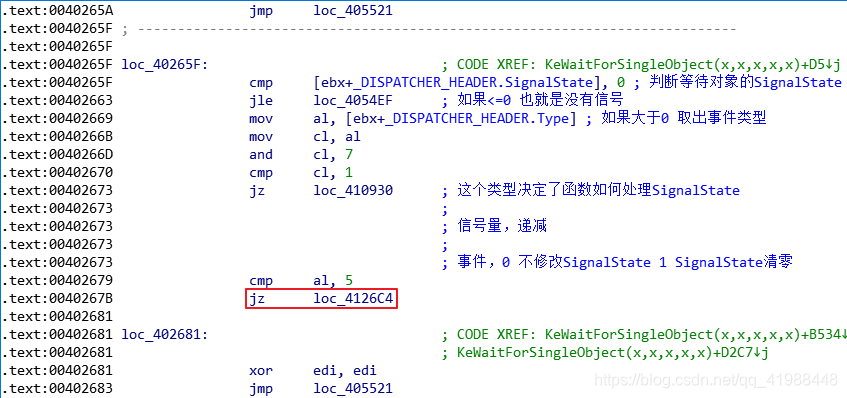

分析WaitForSingleObject
总结：
- 当事件对象的Type为0时，WaitForSingleObject函数在处理时并不修改对象的信号量，原来是多少还是多少，因此所有线程都得以执行
- 当事件对象的Type为1时，WaitForSingleObject函数在处理时对象的信号量清零，因此只有一个线程能够得到执行
信号量
描述：
- 在事件中，当一个线程进入临界区时，其它所有事件都无法进入临界区
- 信号量允许多个线程进入临界区
优点：举个例子，在生产者与消费者的问题中，若生产者只有三份，那么开五个消费者线程是没有意义的，信号量的存在正是为了解决这种问题
创建信号量API：
HANDLE CreateSemaphore(
LPSECURITY_ATTRIBUTES lpSemaphoreAttributes,
LONG lInitialCount, //发放信号量的数量
LONG lMaximumCount, //信号量发放数量的最大值
LPCTSTR lpName);
对应内核结构体：
kd> dt _KSEMAPHORE
ntdll!_KSEMAPHORE
+0x000 Header : _DISPATCHER_HEADER
+0x010 Limit : Int4B //IMaximumCount
kd> dt _DISPATCHER_HEADER
ntdll!_DISPATCHER_HEADER
+0x000 Type : UChar //信号量类型为5
+0x001 Absolute : UChar
+0x002 Size : UChar
+0x003 Inserted : UChar
+0x004 SignalState : Int4B //lInitialCount
+0x008 WaitListHead : _LIST_ENTRY
释放信号量API：
ReleaseSemaphoreNtReleaseSemaphoreKeReleaseSemaphore- 设置
SignalState = SignalState + N（参数） - 通过
WaitListHead找到所有线程，并从等待链表中摘除
- 设置
互斥体
描述：
- 互斥体(MUTANT) 与 事件(EVENT) 和 信号量(SEMAPHORE) 一样，都可以用来进行线程的同步控制
- 但需要注意的是，这几个对象都是内核对象，这就意味着，通过这些对象可以进行跨进程的线程同步控制,比如：A进程中的X线程和B进程中的Y线程都可以控制等待对象Z
极端情况：
- 若B进程的Y线程还没有来得及调用修改SignalState的函数（如SetEvent），那么等待对象Z将被遗弃，这也就意味着A进程的X线程将永远等待下去
- 当遇到这种情况时，事件和信号量可能无法解决，但互斥体可以很好地解决
例：
当构造了一个临界区一，等待的对象是A，又在临界区内部构造了一个临界区二，等待对象为A、B、C三个，当临界区一执行完自己的功能后，如果等待的对象为事件或者信号量，那么就必须调用相关API将对象设置为有信号，若进入临界区二前未调用相关API，那么临界区二将永远进入等待状态，这种情况称为死锁。
当一个对象需要重复进入临界区时，若A对象为互斥体，就不会出现死锁。
结构体：
nt!_KMUTANT
+0x000 Header : _DISPATCHER_HEADER
+0x010 MutantListEntry : _LIST_ENTRY
+0x018 OwnerThread : Ptr32 _KTHREAD
+0x01c Abandoned : UChar
+0x01d ApcDisable : UChar
MutantListEntry：拥有互斥体线程 (KTHREAD+0x010 MutantListHead)，是个链表头，圈着当前线程所有的互斥体
OwnerThread：正在拥有互斥体的线程
Abandoned：是否已经被放弃不用
ApcDisable：是否禁用内核APC
创建互斥体
函数：
HANDLE CreateMutex(
LPSECURITY_ATTRIBUTE SlpMutexAttributes, // 指向安全属性的指针
BOOL bInitialOwner, // 初始化互斥对象的所有者
LPCTSTR lpName // 指向互斥对象名的指针
);
API调用流：
CreateMutex->NtCreateMutant(内核函数) ->KeInitializeMutant(内核函数)
初始化MUTANT结构体：
MUTANT.Header.Type=2;
MUTANT.Header.SignalState=bInitialOwner ? 0 : 1;
MUTANT.OwnerThread=bInitialOwner ? 当前线程 : NULL;
MUTANT.Abandoned=0;
MUTANT.ApcDisable=0;
bInitialOwner==TRUE 将当前互斥体挂入到当前线程的互斥体链表
(KTHREAD+0x010 MutantListHead)

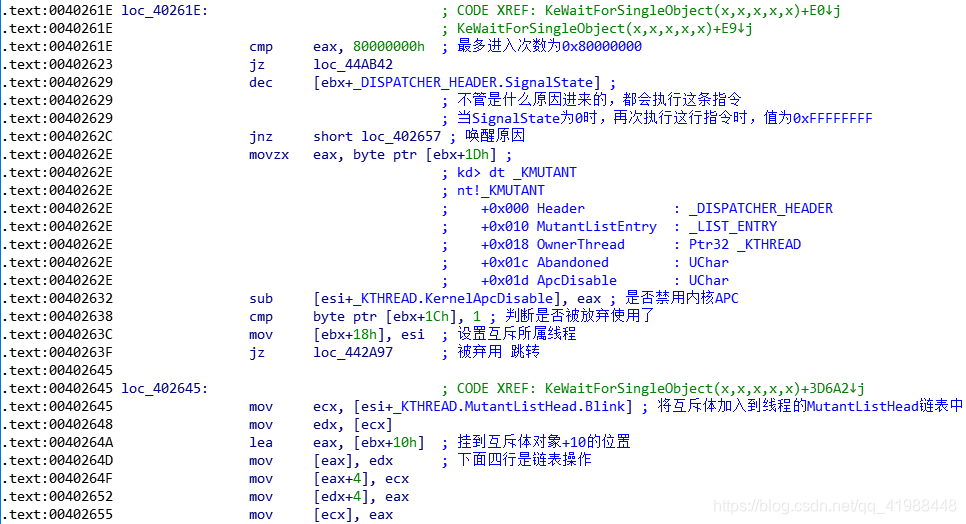

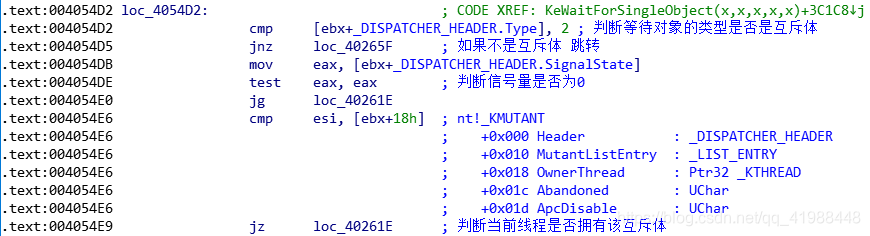

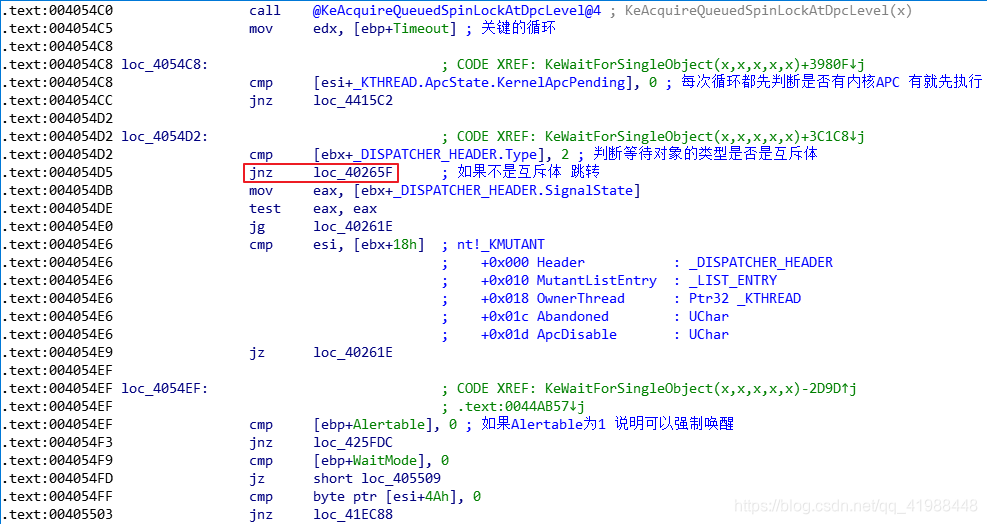

分析 WaitForSingleObject
释放互斥体
API：
BOOL WINAPI ReleaseMutex(HANDLE hMutex);
API执行流：
ReleaseMutex -> NtReleaseMutant ->
KeReleaseMutant
正常调用时：
MUTANT.Header.SignalState++;
如果SignalState=1（即退出最外圈临界区后），说明其他进程可以使用了，将该互斥体从线程链表中移除
解决遗弃问题
描述：
- 当一个进程非正常“死亡时”，系统会调用内核函数
MmUnloadSystemImage处理后事
内核函数MmUnloadSystemImage会调用KeReleaseMutant(X, Y, Abandon, Z)，第三个参数用来判断该互斥体是否被丢弃，正常释放时值为false，有且只有互斥体有这个待遇
if(Abandon == false) //正常调用
{
MUTANT.Header.SignalState++;
}
else
{
MUTANT.Header.SignalState == 1;
MUTANT.OwnerThread == NULL;
}
if(MUTANT.Header.SignalState==1) //意外结束
MUTANT.OwnerThread == NULL;
从当前线程互斥体链表中将当前互斥体移除

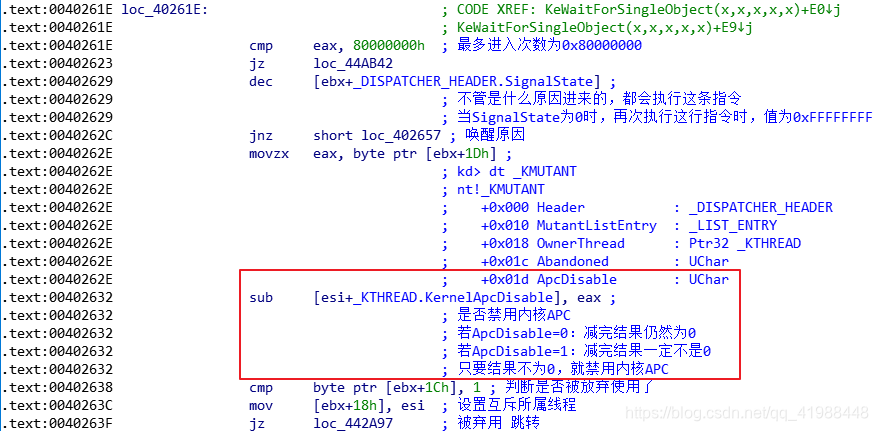

ApcDisable
- 用户层：Mutant
对应内核函数：NtCreateMutant
ApcDisable=0 - 内核层：Mutex
对应内核函数：NtCreateMutex
ApcDisable=1
注意：若在三环创建互斥体（Mutant），内核APC仍然可以使用；若通过零环创建互斥体（Mutex），那么当前内核APC是被禁止的
