WinCC笔记：01.TreeView控件 —— (5)控件添加图标

已于 2023-04-19 10:12:23 修改
阅读量1.5k 收藏 2
点赞数 1
文章标签： .net
于 2023-04-11 11:05:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42016887/article/details/130078914
版权

目录

一、插入Microsoft ImageList Control控件

二、代码关键点

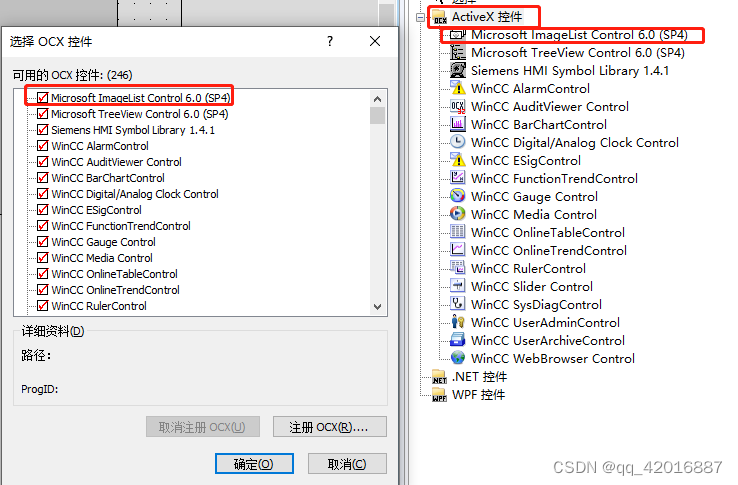

一、插入Microsoft ImageList Control控件

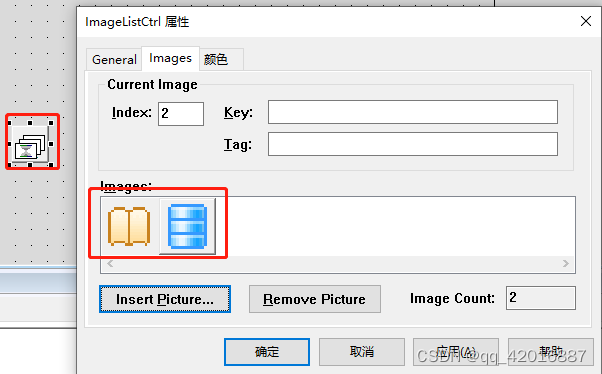

 添加图片

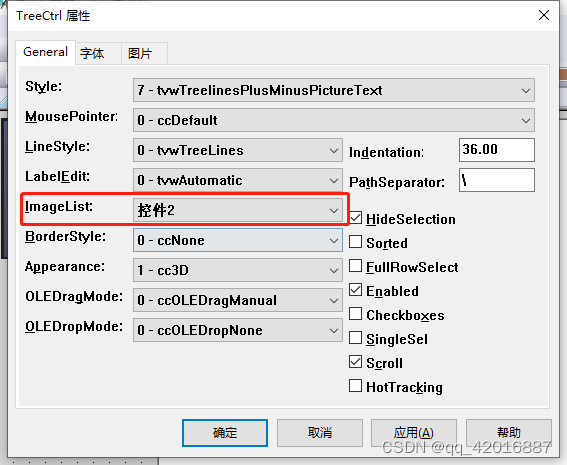

TreeView属性中选择

二、代码关键点

（具体见(18条消息) WinCC笔记：01.TreeView控件 —— (1)初始化&清空节点&修改节点_qq_42016887的博客-CSDN博客）

（1）TreeView的Style改为7

TV.Style=7 '7.直线、+/-、图像和文本;

（2）TV.Nodes.Add中，最后加入图像索引号

Set NodeIndex1 = TV.Nodes.Add(,,"C" & Category,Category,1)

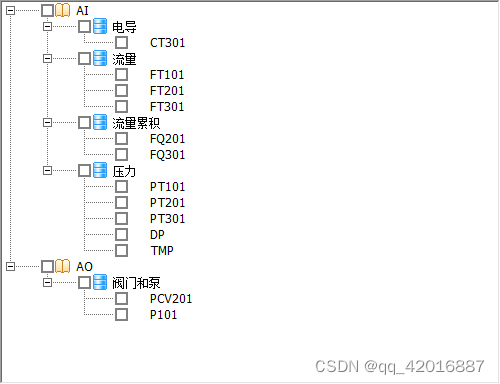

 三、效果展示
