H3C 无线控制器WX2510H-F与无线接入点WA5320-C-EI的安装与关联详细指导书

H3C 无线控制器WX2510H-F与无线接入点WA5320-C-EI的安装与关联

一、安装

硬件组装

两个设备都是完整的个体，根据快速安装指南将安装附件进行组装，当然如果只是用来实验，可以直接使用。

接口连接

初步上手阶段，需要准备两根网线，一根配置电缆，一根电源线。
1、用一根网线将AC的一个LAN口与AP的一个GE/PoE+口连接，既是供电，也是联接；
2、另一根网线连接AC的另一个LAN口与公司的网；
3、配置电缆连接AC的CONSOLE口与电脑；

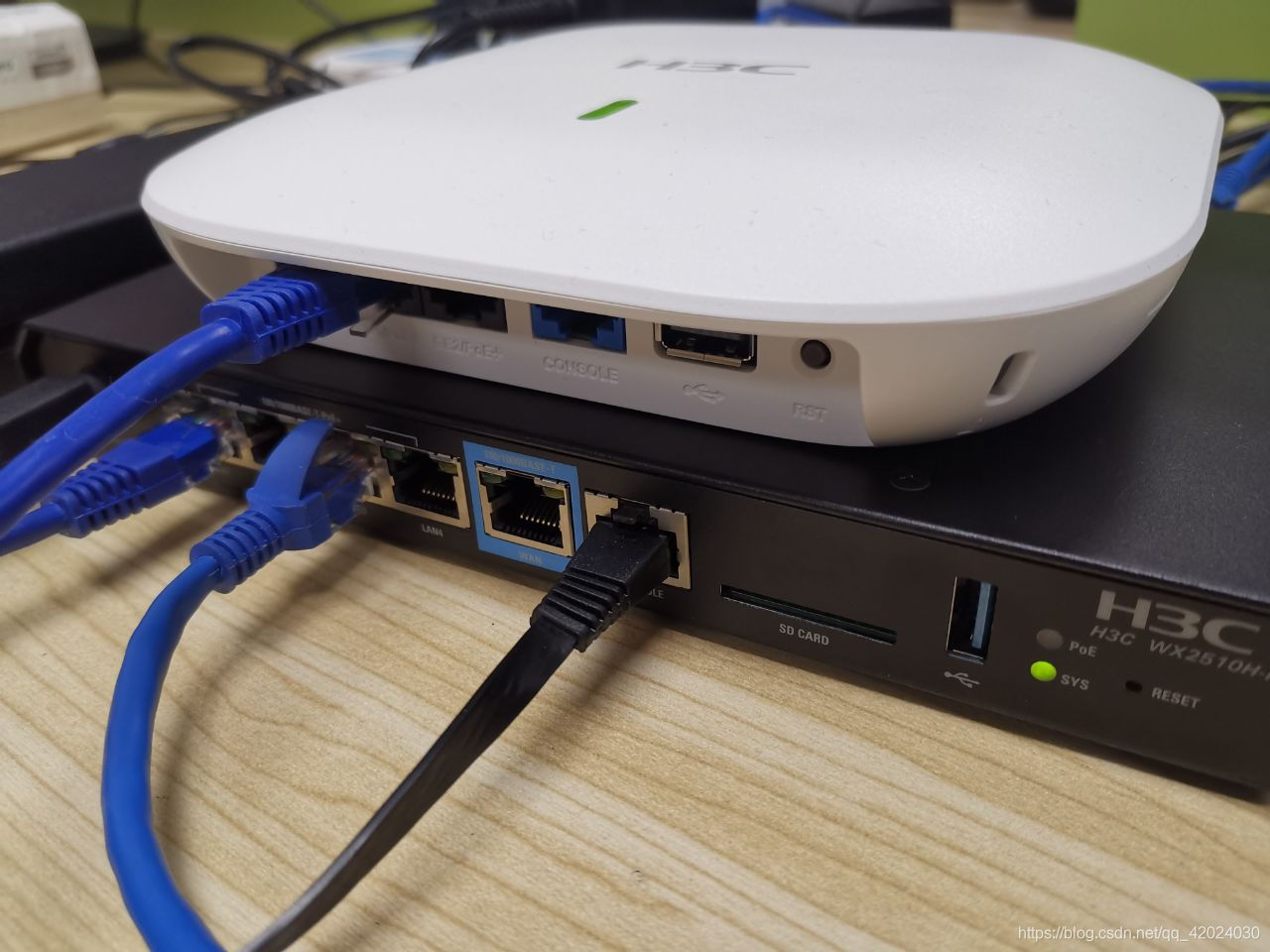

4、确定一切准备就绪（如下图所示），连接AC的电源，等待设备反应。

设备初始化

1、接通电源后，（可在第3步之后再接通电源）AP设备常亮橙黄色，表示正在初始化，当颜色转为黄色偏绿，初始化完成，由于还未关联AC，灯光闪烁，偶尔会发生接口断开，重新初始化的情况，这属于正常现象；
2、右击我的电脑——属性——设备管理器，查看端口下USB Serial Port备注什么类型；
3、打开SecureCRT，点击文件——快速连接，协议选择Serial，端口选择第2步中查看的COM数字，比特率选择9600，流控全部为空，点击连接；
4、系统自动运行BootWare扩展程序，在出现"Press Ctrl+B to enter extended boot menu"的 4 秒钟之内，键入<Ctrl+B>，系统才能进入 Boot 扩展菜单，选择1.键入，等待一段时间，当出现"Press ENTER to get started."键入后，屏幕出现，设备进入用户视图，可以进行配置。

二、关联

查找web页面的ip地址

1、在SecureCRT中输入"display ip routing table"，一般来说出现次数最多的就是web地址，一般是192.168.0.100；
2、修改电脑的以太网地址，将IP4常规改为使用下面IP地址：192.168.0.X，子网掩码255.255.255.0；
3、在浏览器（最好是IE浏览器）地址栏输入web地址，搜索，点击详细信息——转到此网页。初始账号密码都是admin；

配置AC和AP

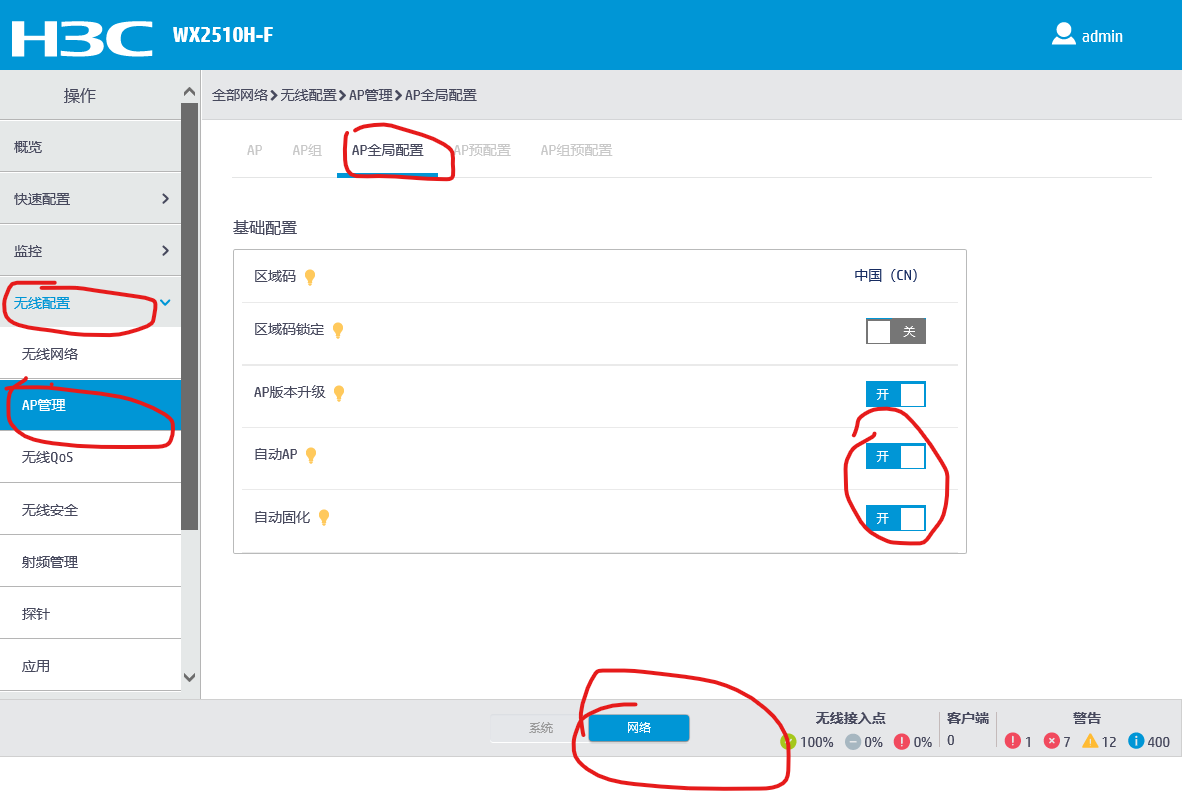

1、进入网页后，选择网络——无线配置——AP管理——AP全局配置，将自动AP和自动固化改为开启状态，等待5~10分钟；（WX2510H-F型号的无线控制器自带AP地址，一定要有耐心等待，我就是每次只等2分钟，以为自己做错了，查资料查了两天）

2、等待一段时间，会上线一个AP，选择网络——无线配置——射频管理，在所有AP的射频窗口，如果AP的状态栏未开启，点击右上角列表图标，选中所需AP，左下角点击开启；

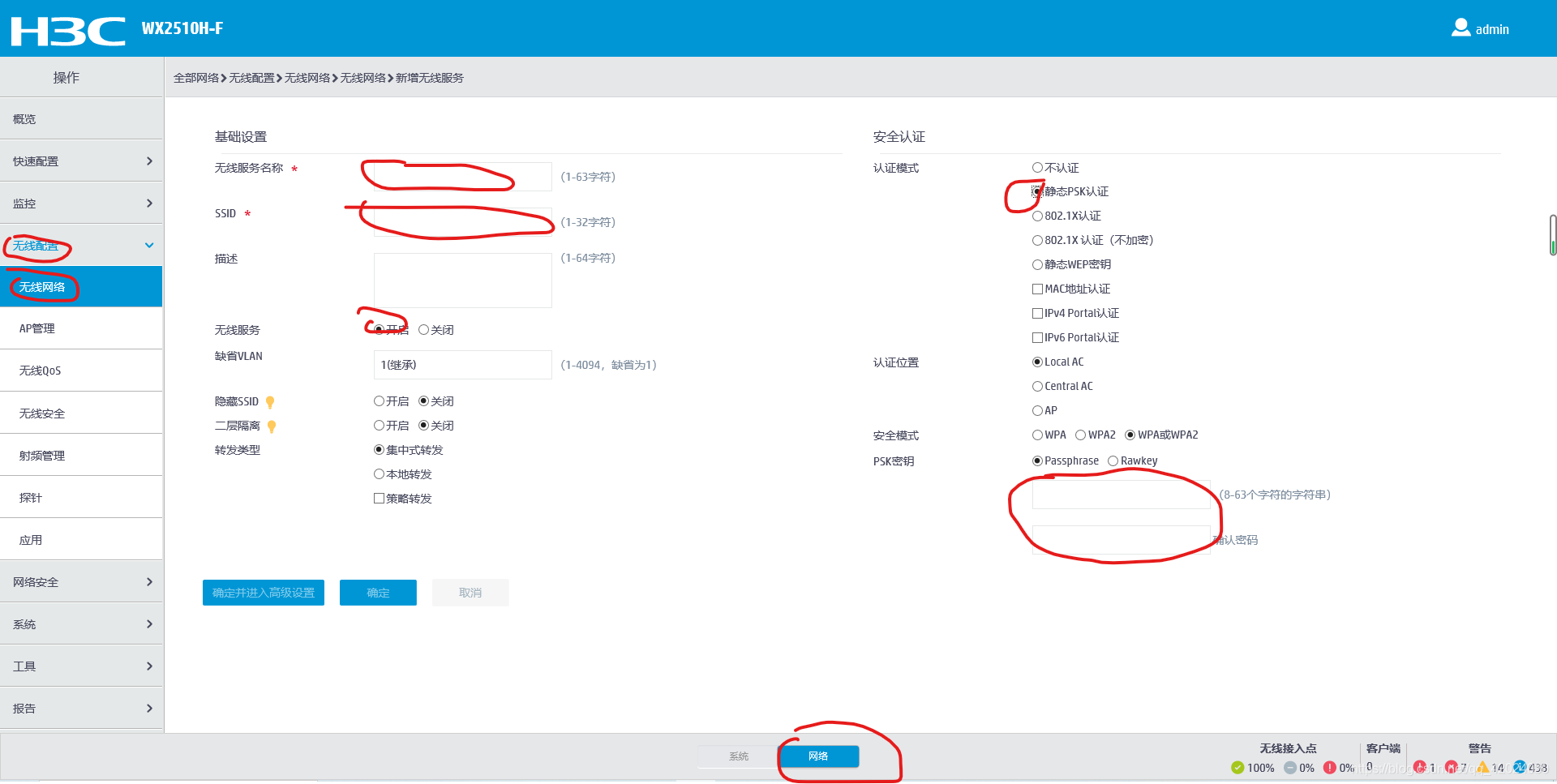

3、在网络——无线配置——AP管理——AP界面会出现上线的AP。选择网络——无线配置——无线网络，点击小圆圈加号，无线服务名称和SSID随意，无线服务开启，认证模式选择静态PSK认证，确定；

4、选中所需的无线服务，左下角点击绑定到AP，选中两种带宽的AP，左下角点击快速绑定。配置完成。
5、可以在手机电脑上发现刚刚创建的无线网络的SSID，可以连接，连接后AP闪烁蓝色。
退出前点击右上角admin，选择保存

第一次写博客，请多担待，我也是新手，希望互相学习
