APSIM练习3：氮循环

在本练习中，您将观察休耕情况下的氮肥循环；尿素转化为铵，铵转化为硝酸盐，以及土壤硝酸盐通过反硝化作用流失。此模拟将介绍编辑一个简单的管理器规则以及绘制模拟结果的更多高级功能。

1. 开始基于 Continuous Wheat.apsim 的新模拟。

2. 将模拟重命名为“氮循环”。

3. 将此文件另存为 Module3.apsim。这些地方别偷懒，不然后面就会把示例文件覆盖了

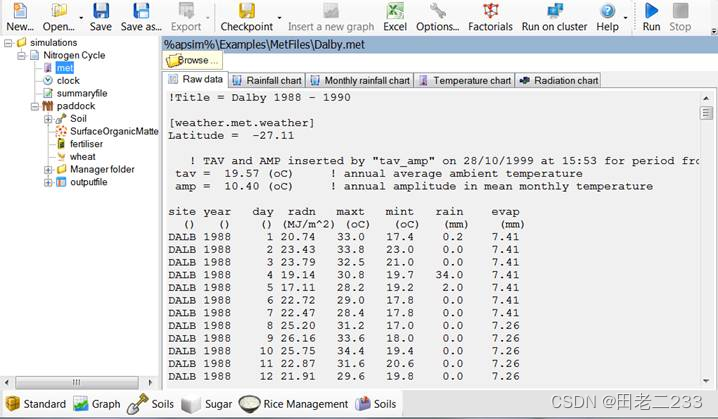

4. 此模拟将使用不同的天气文件。为此，单击 met 模块，然后单击“浏览”（在右侧面板中）并选择 Dalby 天气（C:\Program Files(x86)\Apsim[version]-r[revision]\Examples\MetFiles\ 默认情况下).


5. 将开始日期更改为 1/1/1989，将结束日期更改为 31/12/1989

6. 从训练工具箱中添加重粘土（如果您不确定如何操作，请参阅前一篇笔记）。

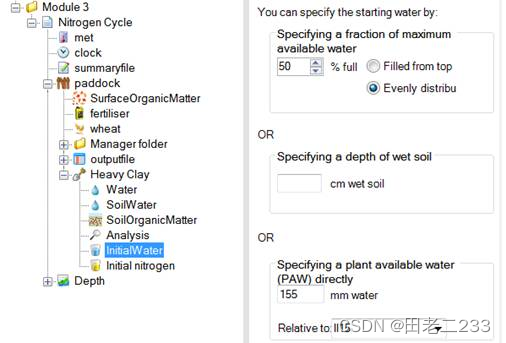

7. 将起始水设置为 50%，均匀分布：

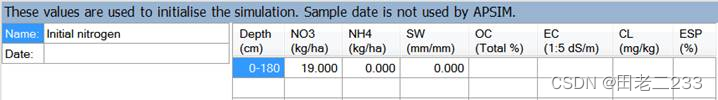

8. 将起始氮设置为 19kg/ha NO3 和 0 NH4，均匀分布。不要忘记将单位更改为 kg/ha（右键单击列标题）。使深度等于整个土壤剖面（检查剖面深度的水节点）先改单位，然后输入氮含量，最后改高度，先改高度的话后面会弹回去。


9. 删除Manager 文件夹下的所有manager 脚本，但保留文件夹本身。

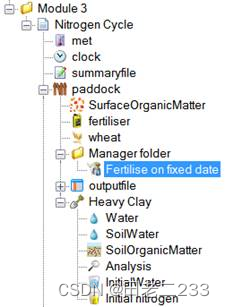

10. 将“固定日期施肥”脚本拖到 Manager 文件夹中。您可以在管理器（常见任务）下的管理工具箱中找到它。固定日期施肥有好几个选项都有，选择最上面那部分的

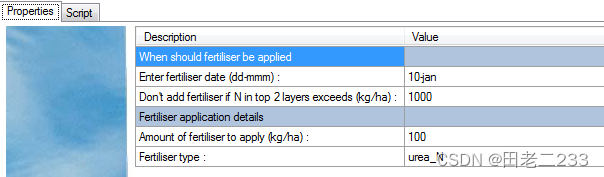

11. 改变肥料管理参数，在 1 月 10 日施用 100 kg/ha urea_N。保持“如果顶层 2 层中的 N 超过 (kg/ha)”属性不变，但将上述管理器规则中的“用于施肥的模块”设置为“肥料”。选择和这个图对应的

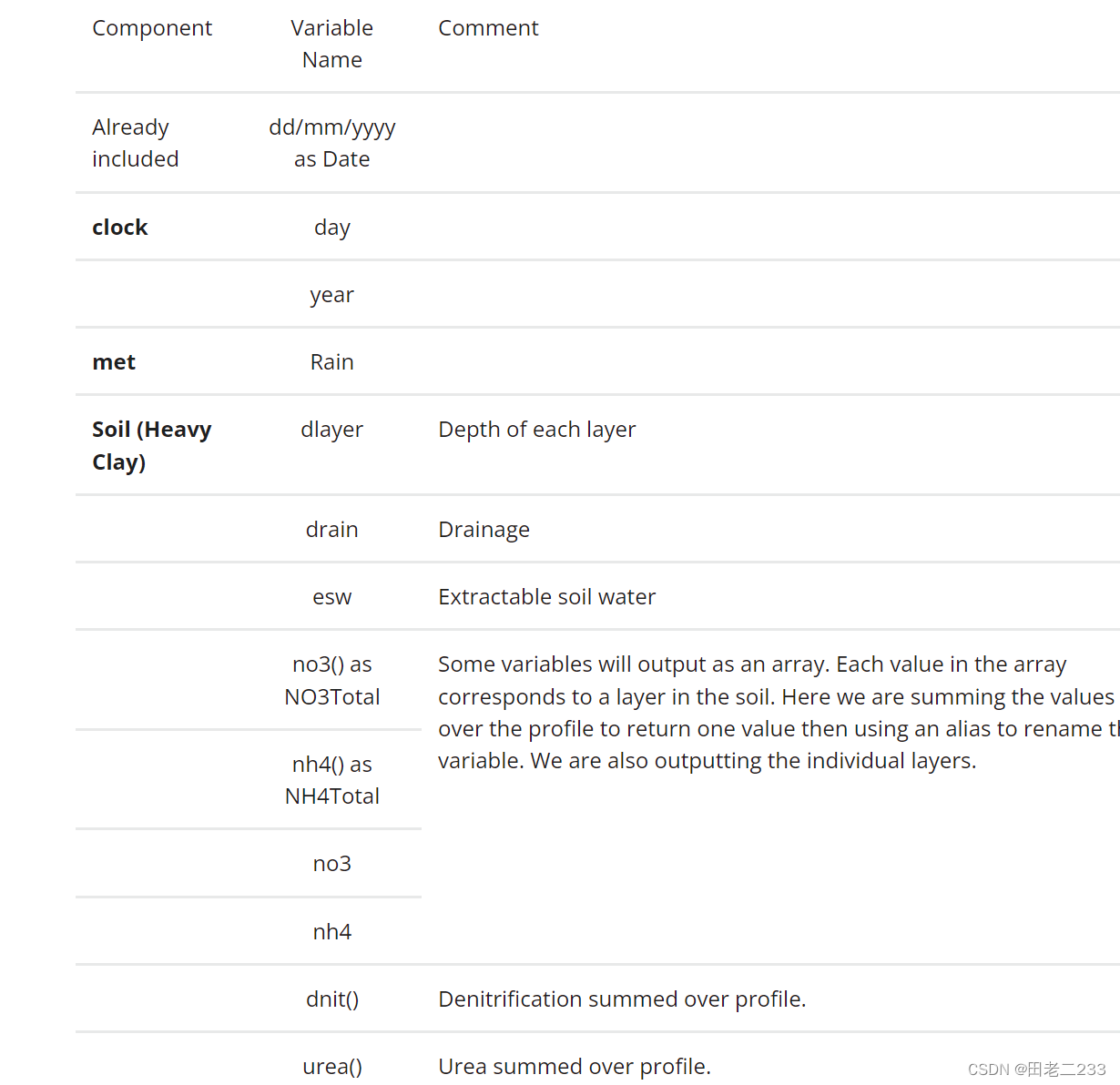

12. 删除除 Date（第一个）之外的所有 outputfile 变量。在输出文件变量列表中输入以下变量：第一个变量万万不能删，删了后面depth就报错

13. 将报告频率更改为“end_day”，并运行模拟。

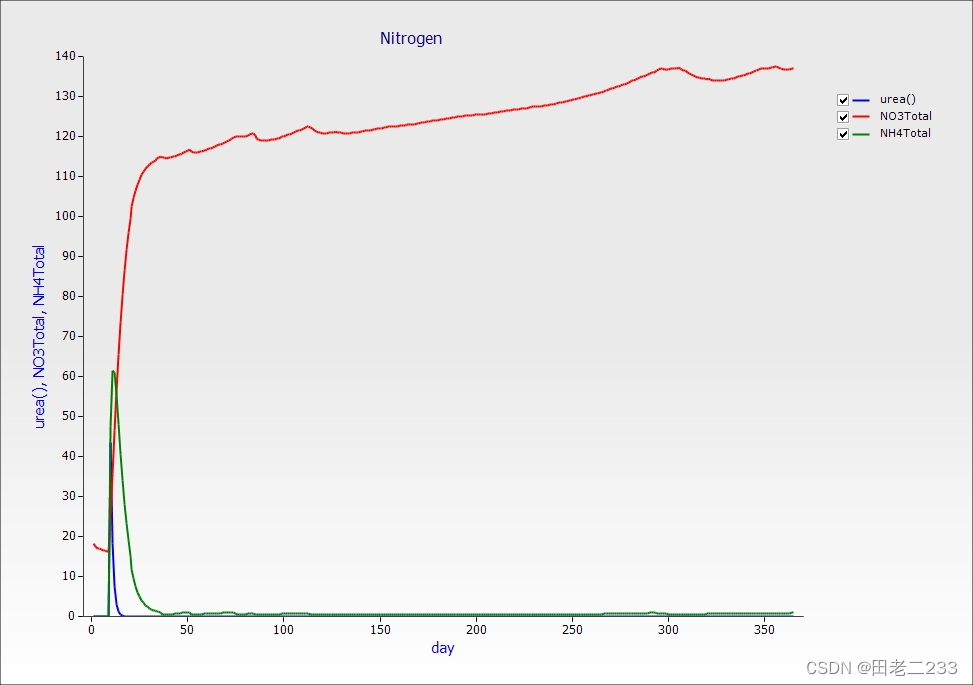

14. 创建日与尿素、总铵和总硝酸盐的图表，将名称更改为氮。将“点类型”设置为“无”。

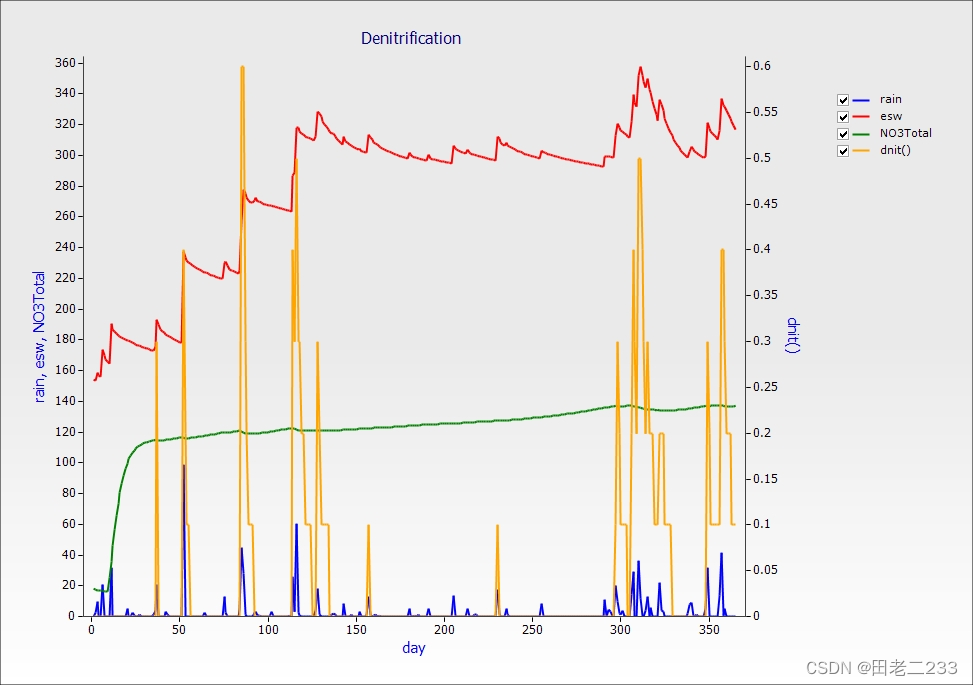

15. 创建一个新的日与雨、dnit（右轴）、esw 和 NO3Total 的图表。

从这张图表中，您可以看到当饱和土壤条件下有大量硝酸盐时，大量的氮会通过反硝化作用流失。

通过土壤剖面探索硝酸盐的垂直运动

让我们看看施肥后 21 天和 5 个月时硝酸盐在土壤剖面中的分布。我们将创建一个深度图来帮助可视化这一点。深度图需要两个值，保存每一层深度的“dlayer”变量和至少一个其他层变量。分层变量总是保存在数组中。这就是为什么我们将 no3 和 nh4 作为分层变量而不仅仅是总数。

1. 将深度图从图形工具箱拖到输出文件上。实际放在什么地方都可以，读取数据是手动的

2. 展开绘图节点并单击深度节点。首先点开depth下面最下一层读取数据的东西，然后打开这个文件输出的out文件，之后才能点开depth下一层的东西选择日期

3. 我们要检查 31/01/1989 和 16/06/1989 的配置文件。勾选这两个日期。

4. 在绘图节点中，添加 no3 和 nh4 作为 X 变量。将 Y 变量保留为深度。

5. 单击图表并取消勾选两条 nh4 线，这样我们就可以只看到硝酸盐。

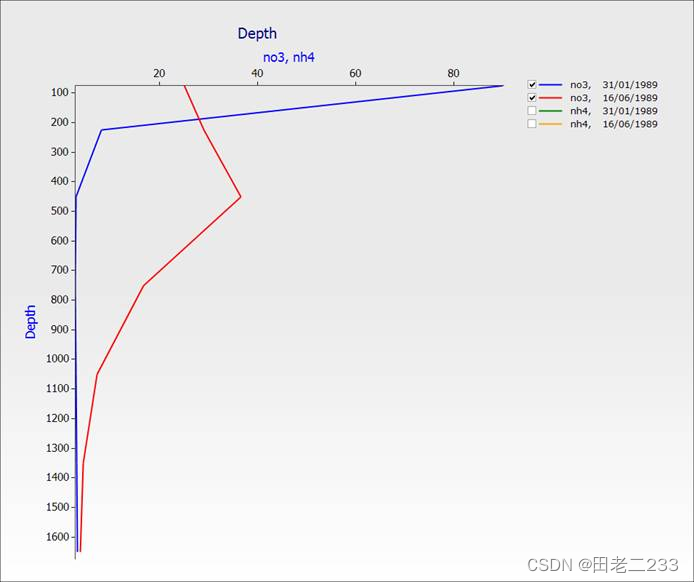

您可以在添加肥料后 21 天和 5 个月时看到硝酸盐在土壤剖面中的分布。请注意，氮已经通过土壤向下移动。
