STM32学习笔记03

目录

最小系统电路图

烧写程序串口（USART）

下载模块

 启动模式选项

---

最小系统电路图

 内核、存储器、时钟、复位、电源管理(前两个不需要外接电路)

• 电源供给了三路逻辑电源输入（vdd1,vdd2,vdd3），一路模拟电源输入（VDDA），连接6个电容，前5个为104的电容，c11是电解电容，并联这些电容是为了给电源滤波。
• C5电容是为了滤波，缓解k3按键的抖动。
• Y2-HSE  Y1-LSE，低速晶振主要用在内部RTC电路，若不想要内部RTC或者使用内部RC震荡器，可以省去C1，C2，Y1。若系统时钟想使用内部RC震荡器，可以省去C3，C4，Y2。
• C1，C2是Y1的起振电容，一般情况下其内部是可以起振的，是可以省去C1，C2。C3，C4是Y2的起振电容，但可以省去C3，C4，最多省去C3。
• Y1的晶振频率不允许修改，Y2是可以修改（4-16）。

烧写程序串口（USART）

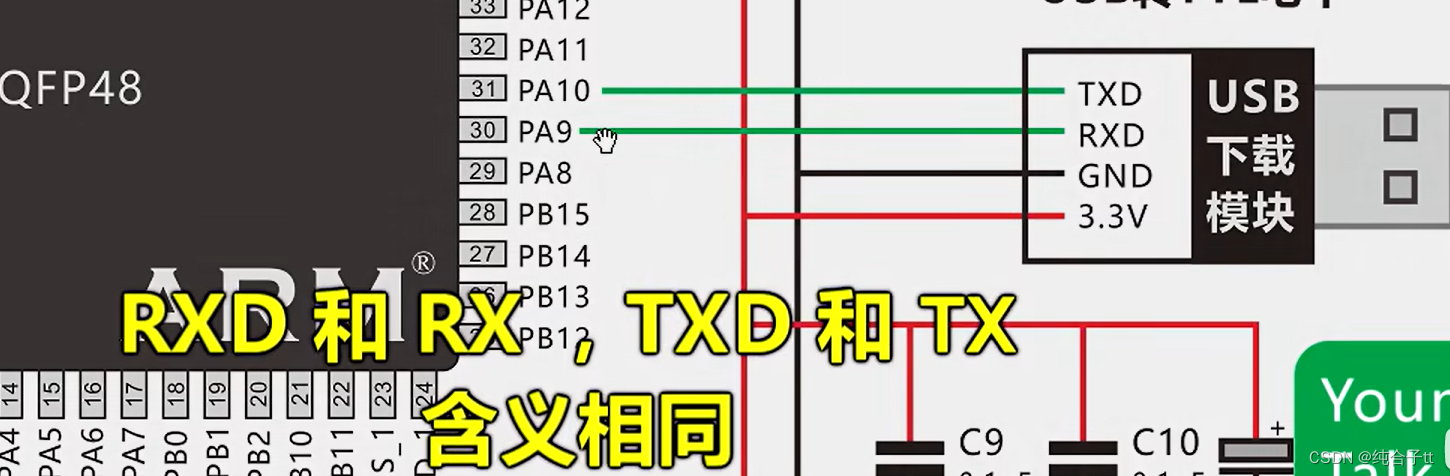

单片机端RXD要连接电脑端TXD

单片机端TXD要连接电脑端RXD

下载模块

 启动模式选项

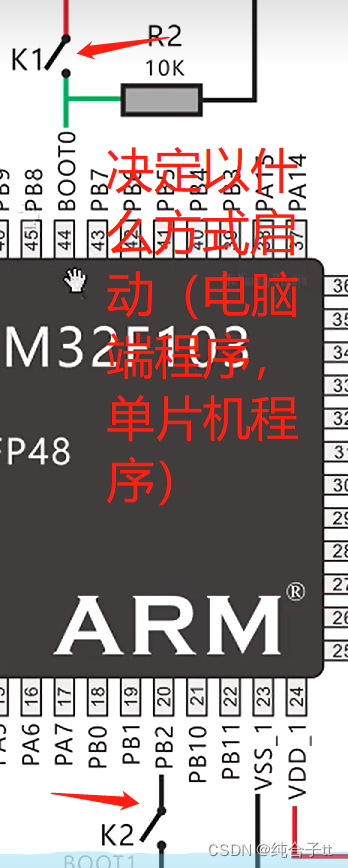

引脚20和44电平的组合决定以什么方式启动，BOOT1与PB2复用

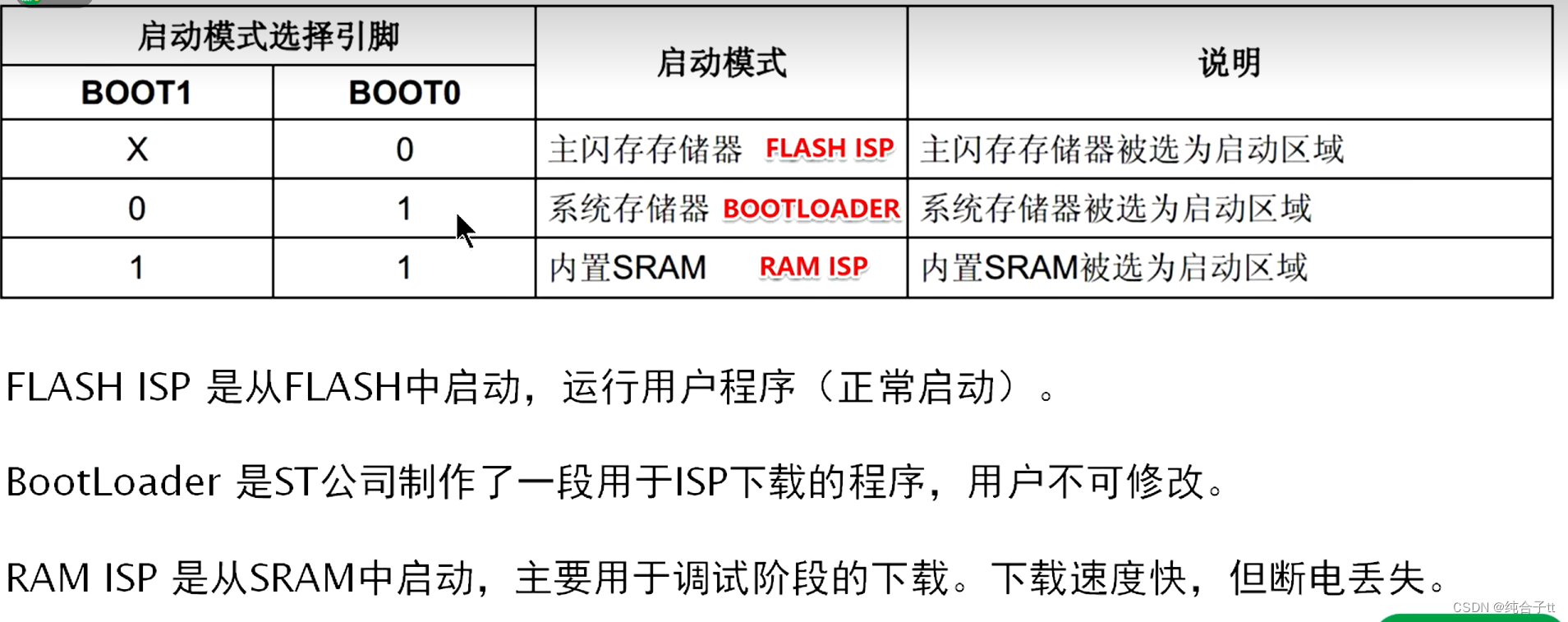

 X-任意电平，1-高电平，0-低电平

RAM ISP一般用于调试阶段

k1断开，通过R2电阻把BOOT0拉低，为低电平，k1导通时，变成高电平。k2这边是I/O端口加上拉或下拉电阻会影响使用，但是单片机复位默认的情况是，PB2这个端口内部有一个上拉电阻，所以k2断开时，为高电平，导通时，接地变成低电平
