AD如何输出坐标文件（超实用）

*AD如何输出坐标文件（超实用）

背景：贴片机生产加工，要知道具体焊点位置。SMT工程师一般需要硬件工程师提供坐标文件。另外器件坐标还有一个试产核对，即生产部他们把BOM与坐标文件里面器件进行核对。对硬件工程师而言，那也得check，可以防止绘制PCB失误遗漏！

一、设置坐标参考原点
打开PCB文件，进行

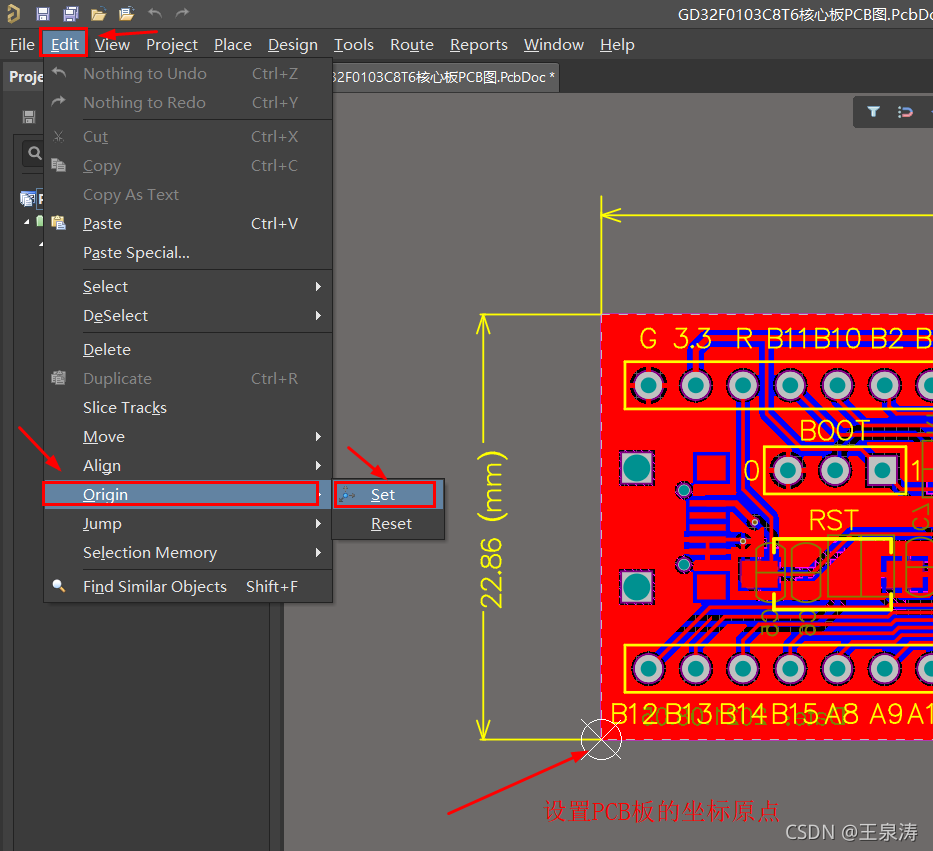

【Edit】–>【Origin】–>【Set】，然后鼠标点击PCB板左下角

二、输出坐标文件

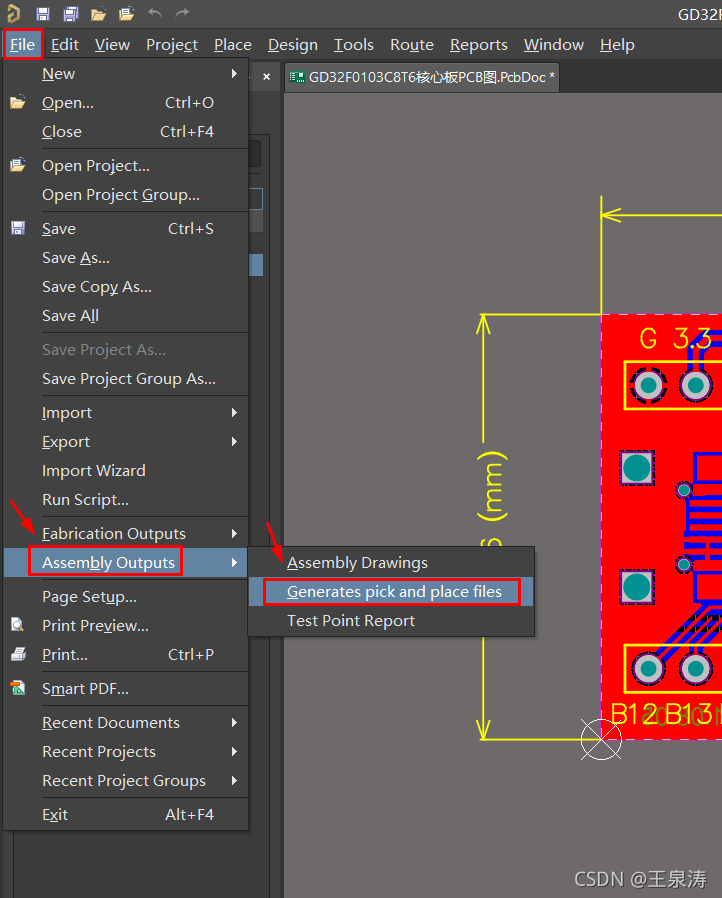

【File】–>【Assembly Outputs】–>【Generates pick and place files】

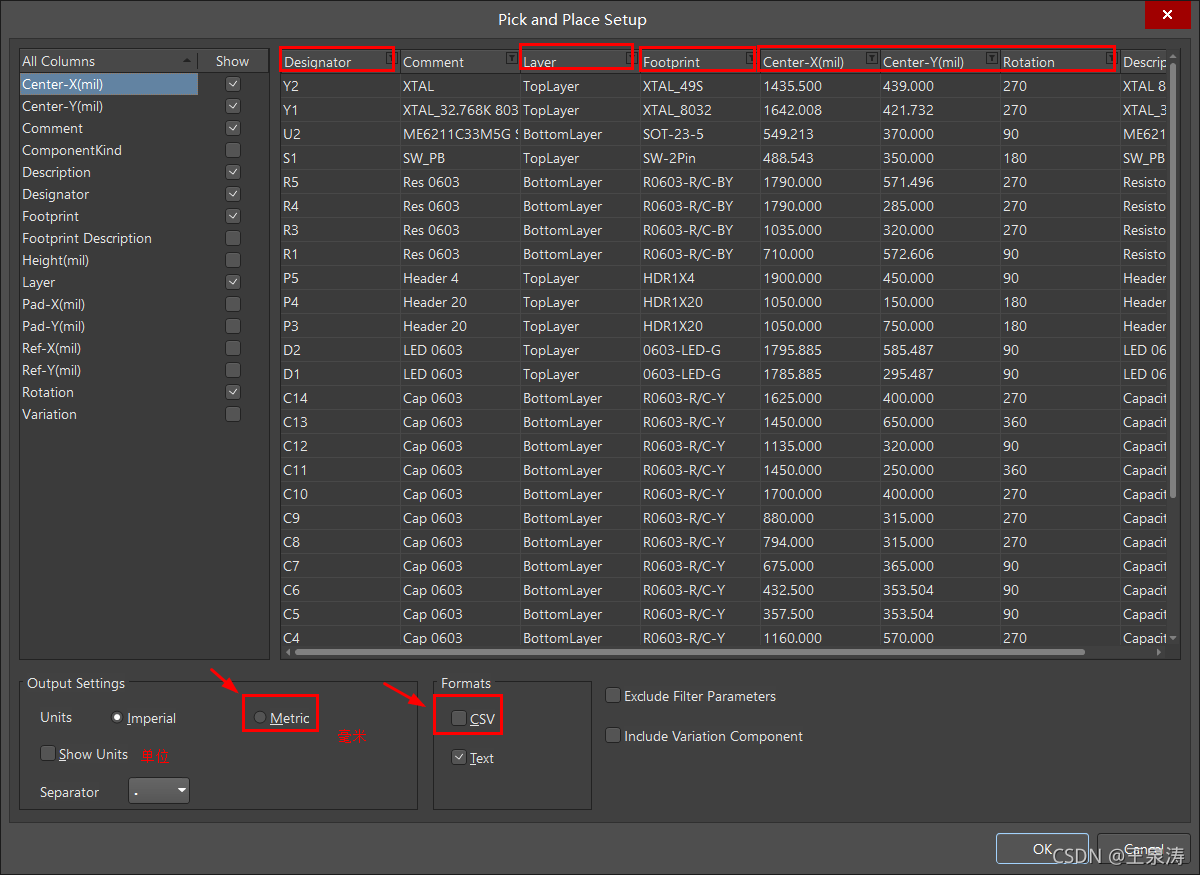

接下来，我们可以看到输出了，其中关键的位号（Designator）、所在层（Layer）、封装（Footprint）、XY坐标、角度（Rotation）是很重要的信息，必须得含有。关于Description、Comment可以不用勾选。
进行输出设置，单位选择国标毫米制，格式选择.CSV，点击【OK】即可

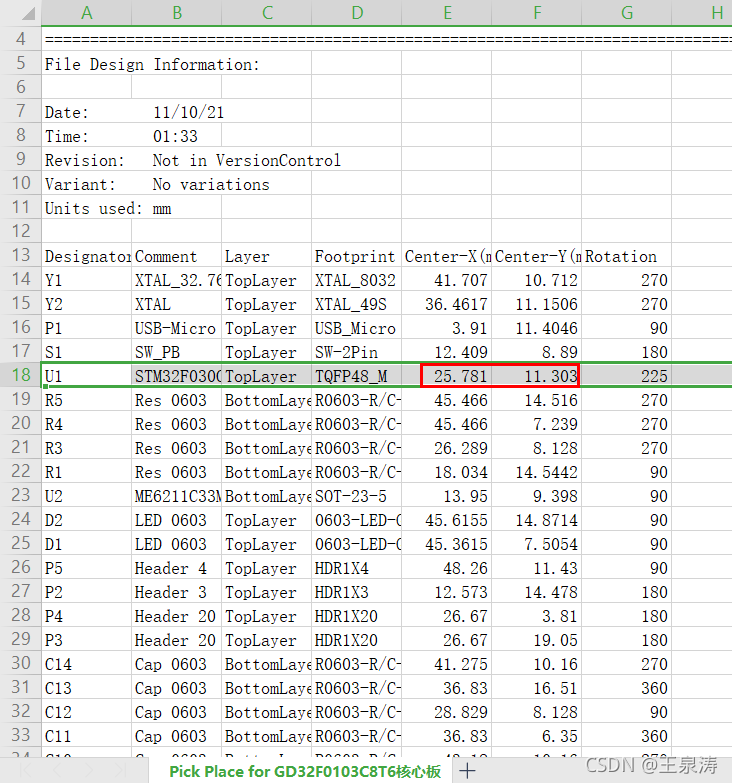

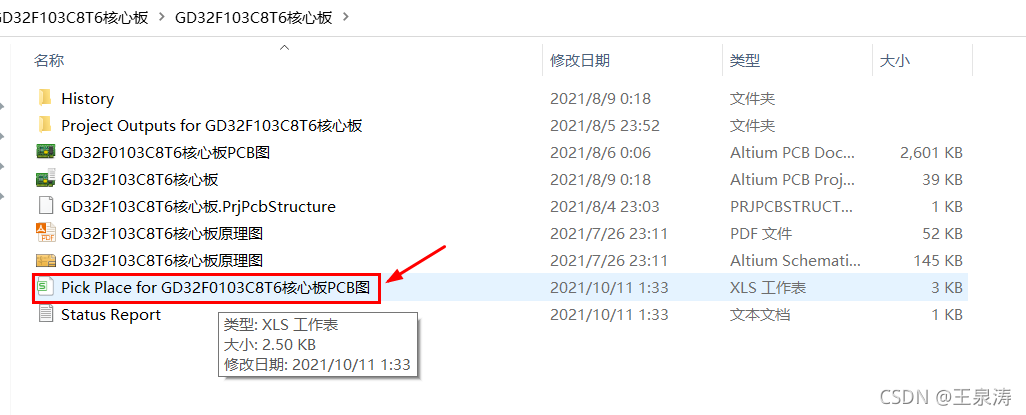

成功输出CSV表格，打开看看

三、进行器件核对

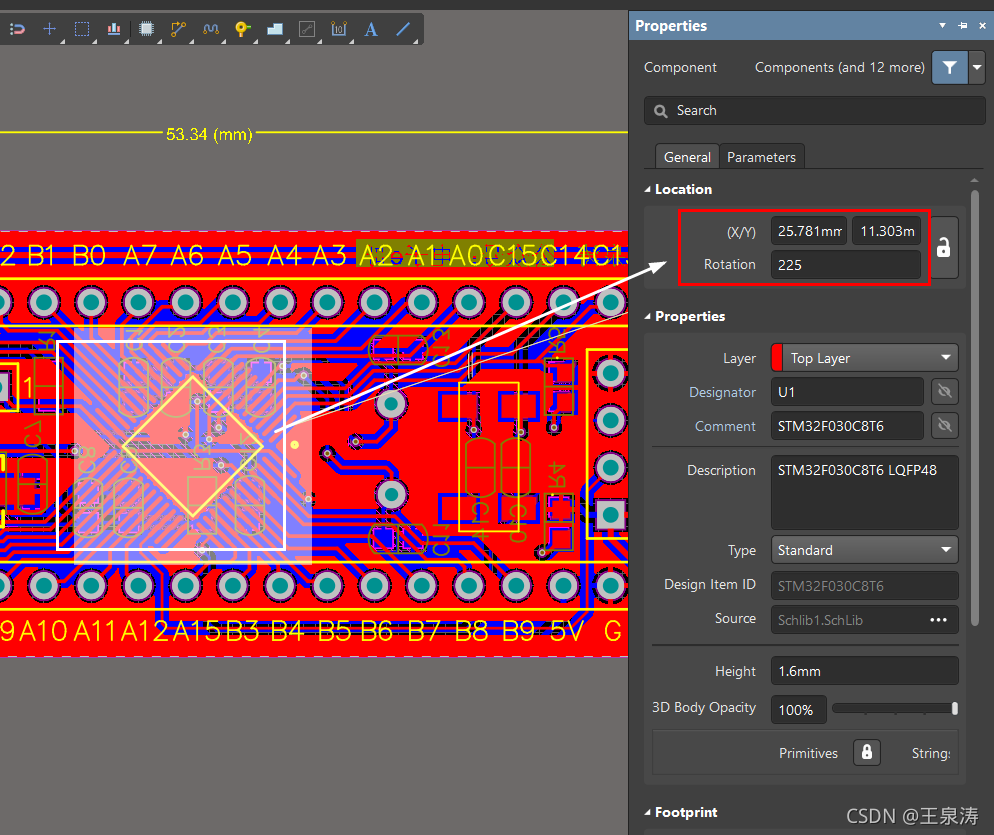

以框选的U1为例，坐标X，Y，直接到原理图中搜索查找“U1”，快捷键T+S，跳转到PCB文件中。

说明该器件是存在的。
其他器件进行同上进行逐一核查。

/****************************************************************************************/
技巧心得分享：

当我们接到需要进行原理图及PCB改版的任务，改完后把当前版本的坐标文件与上一版进行对比，结合BOM。
首先CSV表格里最直观的器件数量对比，然后找出异同点地方！很容易发现是否遗漏。

若有遗漏，那必然是PCB更新过中出了问题，PCB上肯定掉了器件！！！
