AD生成并输出3D动画

下面以我使用的是AD14做简单介绍：

1.  打开AD

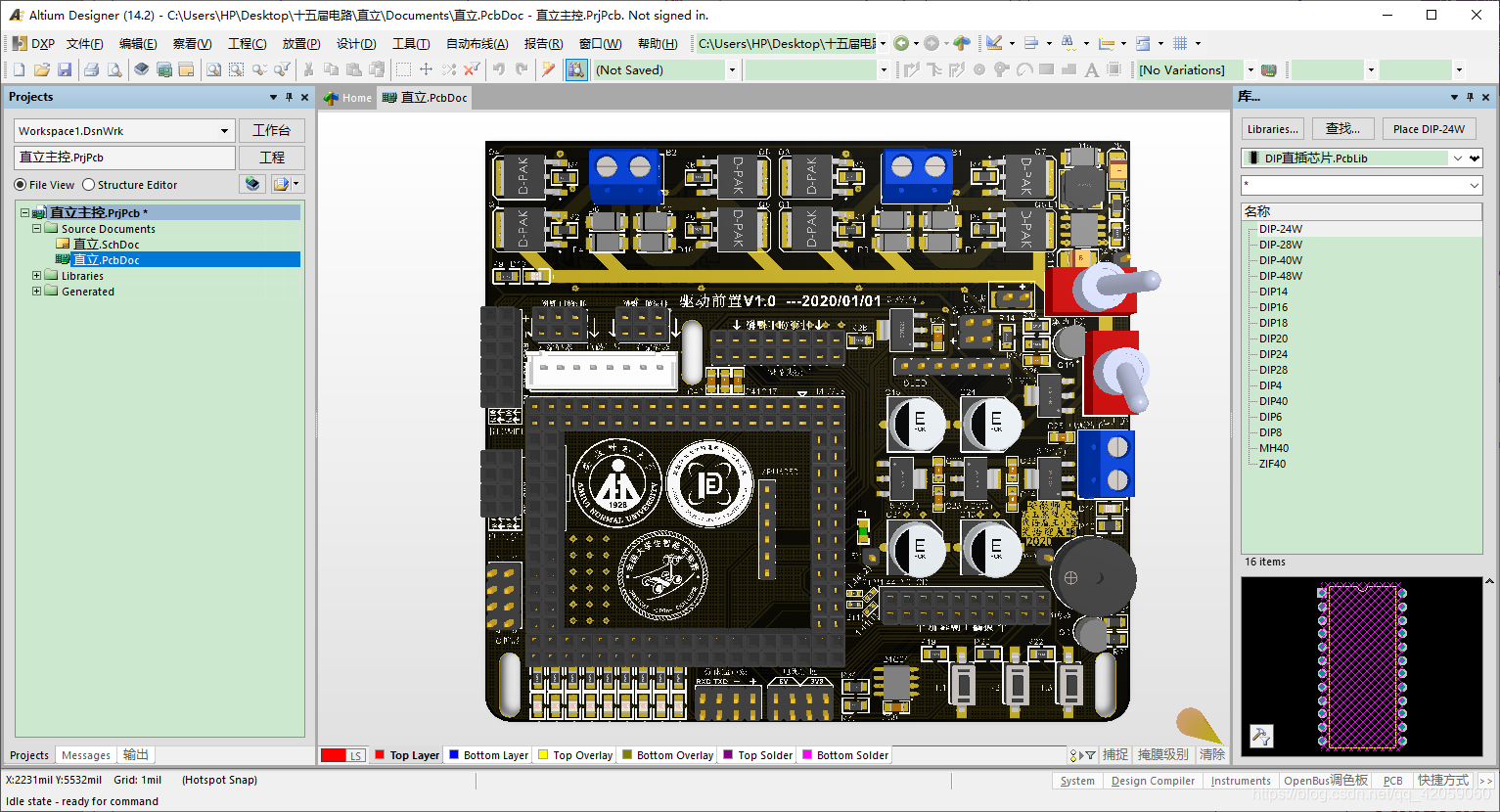

选择一个PCB，然后在英文状态下按3切换到三维模式（如图所示）：



2. 打开PCB的3D视频编辑器

打开PCB的3D视频编辑器（如果找不到入口可以点击右下角PCB菜单里的PCB 3D Movie Editor打开界面）：

3.编辑视频

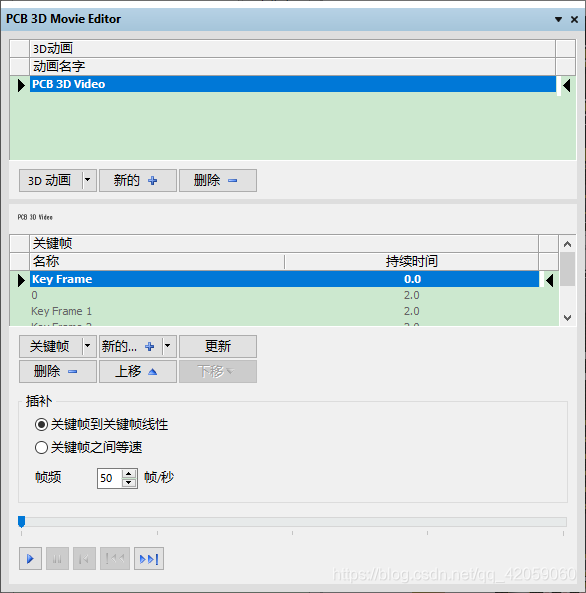

视频编辑菜单总共由四部分组成：

1.  PCB动画菜单，在这里你可以设置并添加多个动画
2. 关键帧菜单，在这里你可以对单个动画的关键帧进行设置，设置方法即为在3D界面里移动到理想位置后标记该点为关键帧。当关键帧设置完成后，系统会自动将其链接形成视频
3. 插补菜单，在插补菜单里可以设置帧间链接方式以及帧率
4. 预览菜单，在这里可以预览动作，预览过程会呈现在右边的3D界面里

界面如图所示：

4.生成视频

编辑视频不难，关键其实就是怎么生成视频，这个地方我找了很久，才知道了如何操作：

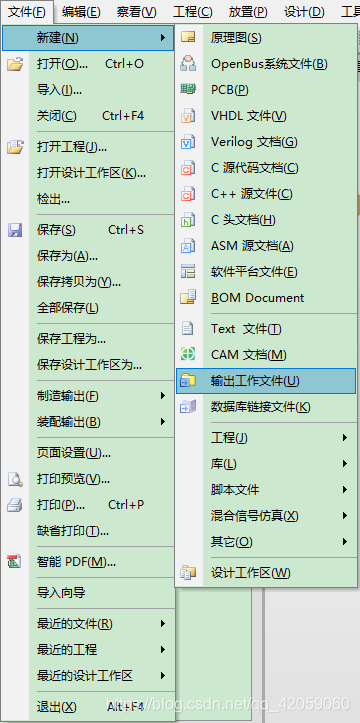

首先，新建一个输出工作文件，打开输出工作编辑器（Output Job Editor）：

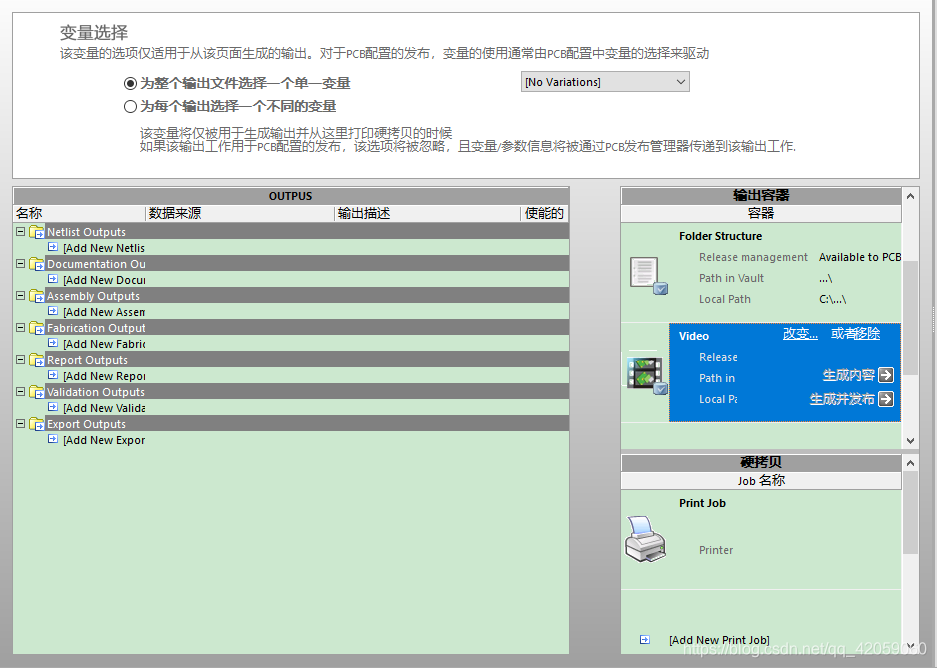

然后我们来到了这个界面，可以看到右边出现了我们需要导出的VIDEO文件，但这时还没办法生成，需要设置映射关系：

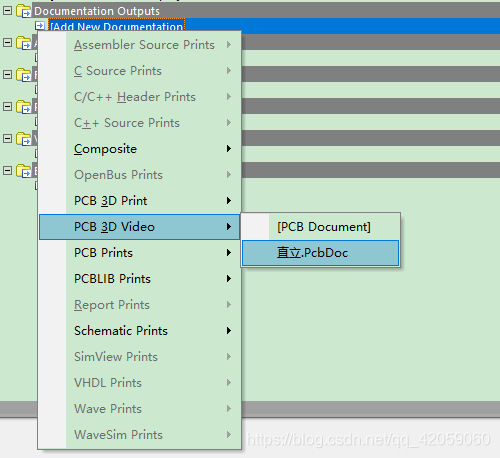

我们点击Documentation Outputs下的Add New Documentation，点击PCB 3D Video，选择我们刚刚操作的PCB：

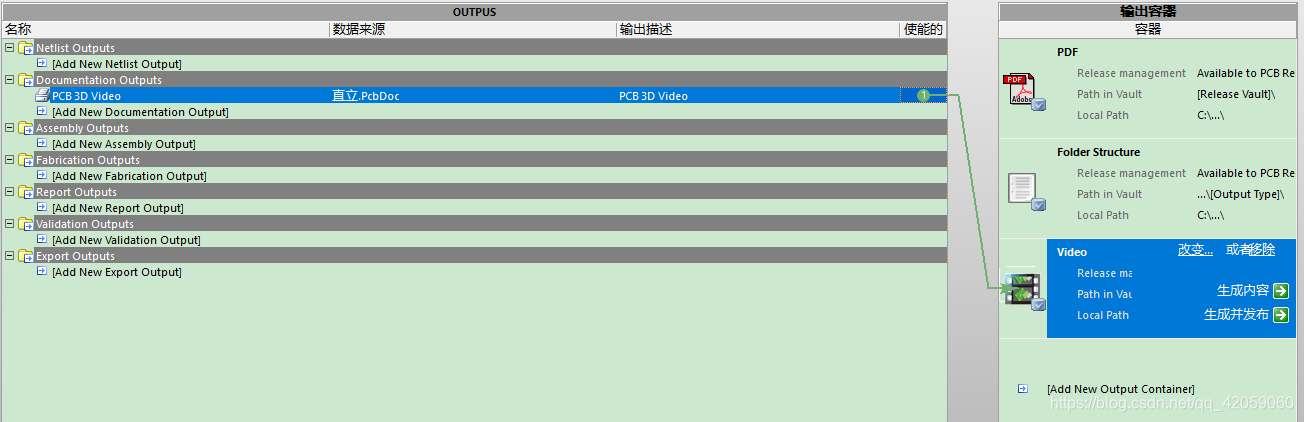

然后我们点击右边的使能按钮，这时就将我们刚刚操作的PCB和我们的生成文件之间建立了联系。然后我们就可以在右侧点击生成按钮进行生成了。

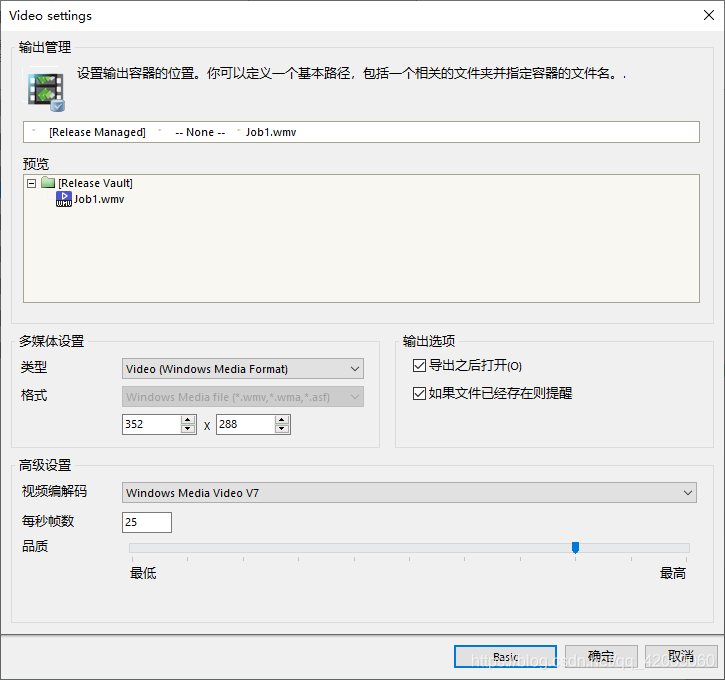

当然，我们也可以对生成的视频内容进行一些设置，双击Video栏，可以进入Video settings，点击高级既可以看到完整设置菜单。菜单里包括了文件的存放路径以及文件的保存名称（默认保存在工程根目录下的Project Outputs for XXXXX 文件夹下，保存名称为job1）；还可以设置视频的编码方式以及视频分辨率，视频的帧率等：

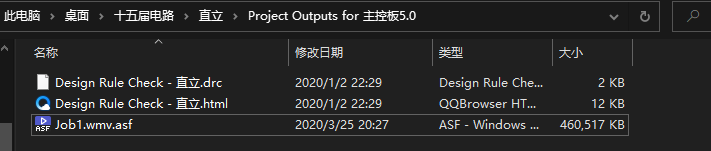

最后，设置完成之后我们可以点击确定并选择生成内容，即可在文件夹下找到视频：

详情可以参考AD官网相关内容：https://www.altium.com/ru/documentation/altium-designer/pcb-pnl-pcb3dmovieeditorpcb-3d-movie-editor-ad?version=15.1#!generating-a-movie-file
