一文搞懂H264量化原理以及计算过程

1.概述

量化是使数据比特率下降的有效工具。量化过程的输入值动态范围很大，需要较多的比特才能表示一个数值，量化后的输出则只需要较小比特表示。
量化是不可逆过程，处理过程中有信息丢失，存在量化误差。

H.264采用标量量化技术，它将每个图像样点编码映射成较小的数值。一般标量量化器的原理为：
$FQ=round(y/QP)$
其中，y 为输入样本点编码，QP 为量化步长，FQ 为 y 的量化值，round()为取整函数（其输出为与输入实数最近的整数）

在量化和反量化过程中，量化步长 QP 决定量化器的编码压缩率及图像精度。如果 QP 比较大，则量化值 FQ 动态范围较小，其相应的编码长度较小，数据压缩率高但会损失较多的图像细节信息；如果QP 比较小，则 FQ 动态范围较大，相应的编码长度也较大，但图像细节信息损失较少。编码器根据图像值实际动态范围自动改变 QP 值，在编码码率和图像精度之间折衷，达到整体最佳效果。

2.H264的量化表设计

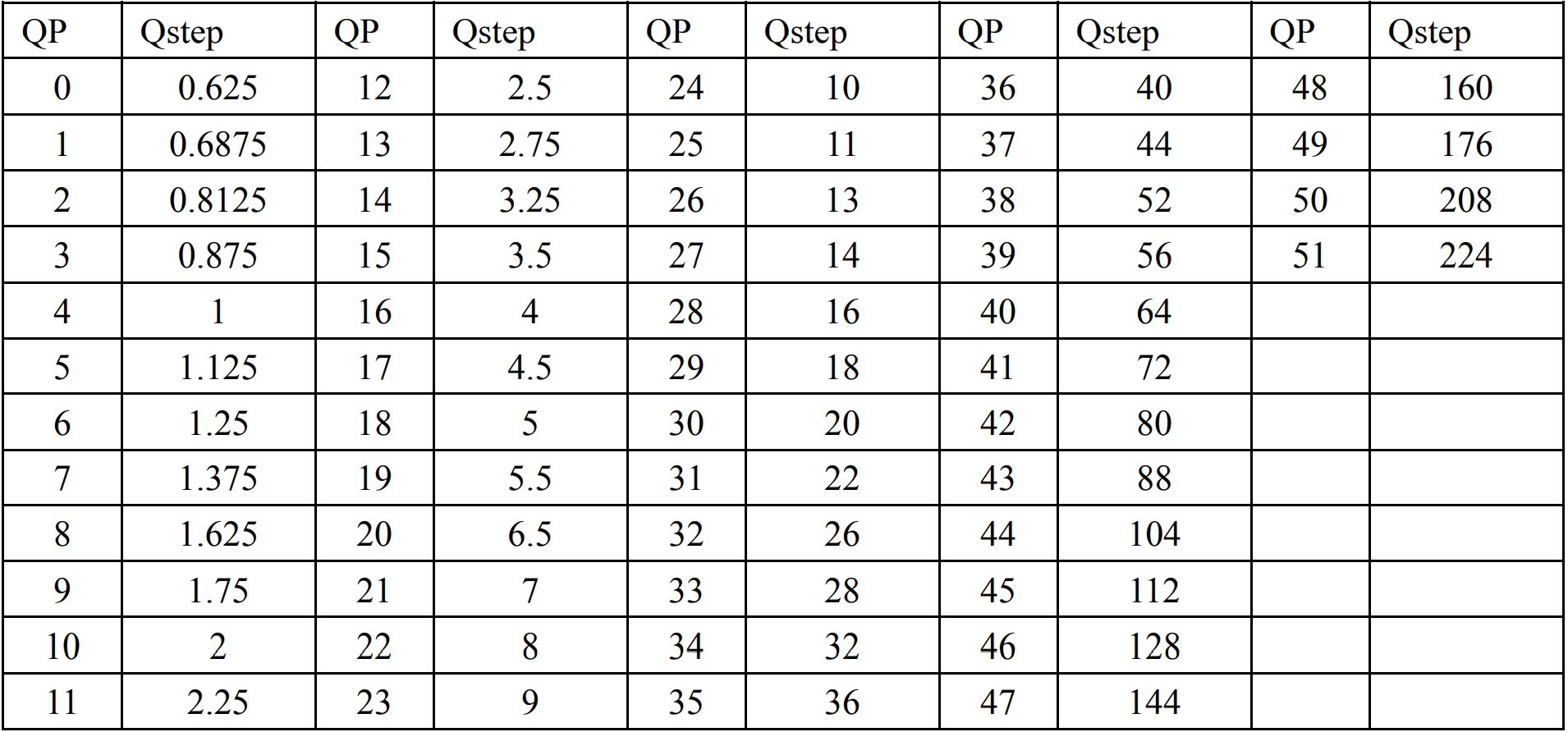

H.264 中，量化步长 Qstep 共有 52 个值。如下表所示。其中 QP 是量化参数，是量化步长的序号。

• 当 QP 取最小值 0 时代表最精细的量化，当 QP 取最大值 51 时，代表最粗糙的量化。
• QP 每增加 6，Qstep 增加一倍，也就是QStep(QP+6) = 2*QStep(QP);这种周期性步长的好处是可以显著减少量化表和反量化表的长度。
• 为了避免在较高量化步长时的出现颜色量化人工效应， H.264 规定，亮度 QP 的最大值是 51，而色度 QP 的最大值是 39。
• DCT变换中的按位置相乘运算矩阵 $Ef$可以合并到量化表中，而IDCT变换中的运算矩阵 $Ei$ 可以合并到反量化表中。
  其中Ef矩阵
  $Ef=\left(\begin{array}{cccc}{a}^2& ab/2& a^2& ab/2\\ ab/2& b^2/4& ab/2& b^2/4\\ a^2& ab/2& a^2& ab/2\\ ab/2& b^2/4& ab/2& b^2/4\end{array}\right)$
  其中，$a=1/2$,
  $b=\sqrt{1/2}\cos \left(\frac{\pi }{8}\right)$,
  $c=\sqrt{1/2}\cos \left(\frac{3\pi }{8}\right)$ ,

2.1量化过程

在 H.264 中，量化过程是对 DCT 结果进行操作：
$Zij=round(Wij\ast Ef(i,j)/QStep)$
其中，$Wij$是DCT变换系数，$Zij$是输出的量化系数，Qstep 是量化步长。

利用量化步长随量化参数每增加 6 而增加一倍的性质，可以进一步简化计算，设
$qbits=15+floor(QP/6)$
令$MF(i,j)=Ef(i,j)/QStep\ast 2^{qbits}$
则$Zij=round(Wij\ast \frac{MF(i,j)}{2^{qbits}})$

根据上式，可以计算QP=0时，$MF(0,0)=0.25/0.625\ast 2^{15}=13107.2$，用整数13107表示。

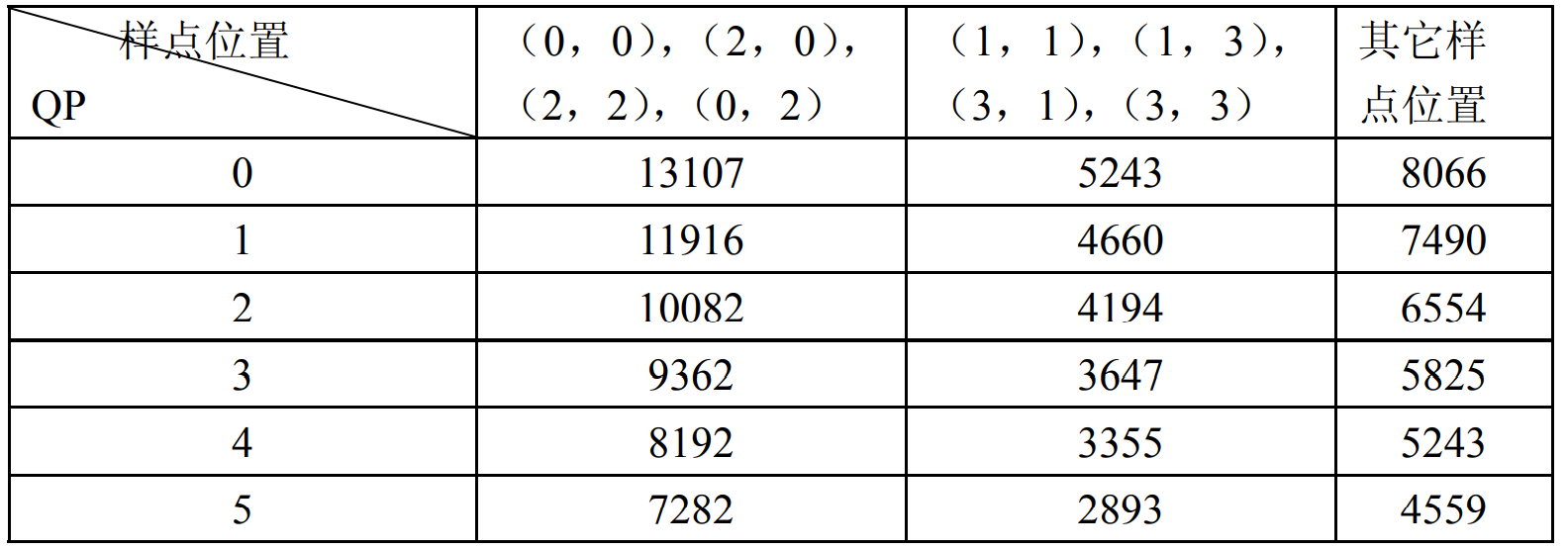

这样，MF 可以取整数，如下表所示的量化表。表中只列出对应 QP 值为 0 到 5 的 MF 值，对于QP 值大于 5 的情况，只是 qbits 值随 QP 值每增加 6 而增加 1，而对应的 MF 值不变。比如QP=6和QP=0的MF值相等。

因此，对于QP范围为0-51只需要维护6个量化表，这也就是上文中描述的“周期性步长的好处是可以显著减少量化表和反量化表的长度”。

量化过程则为整数运算，并且可以避免使用除法，并且确保用 16 位算法来处理数据，在没有 PSNR 性能恶化的情况下实现最小的运算复杂度。

具体量化过程的运算为：
$⏐Zij⏐=(⏐Wij⏐\cdot MF+f)>>qbits$
$sign(Zij)=sign(Wij)(6.30)$
其中，“>>”为右移运算，右移一次完成整数除以 2；sign()为符号函数；f 为偏移量，它的作用是改善恢复图像的视觉效果，例如，对帧内预测图像块 f 取 2qbits/3，对帧间预测图像块 f 取 2qbits/6。

2.2反量化表

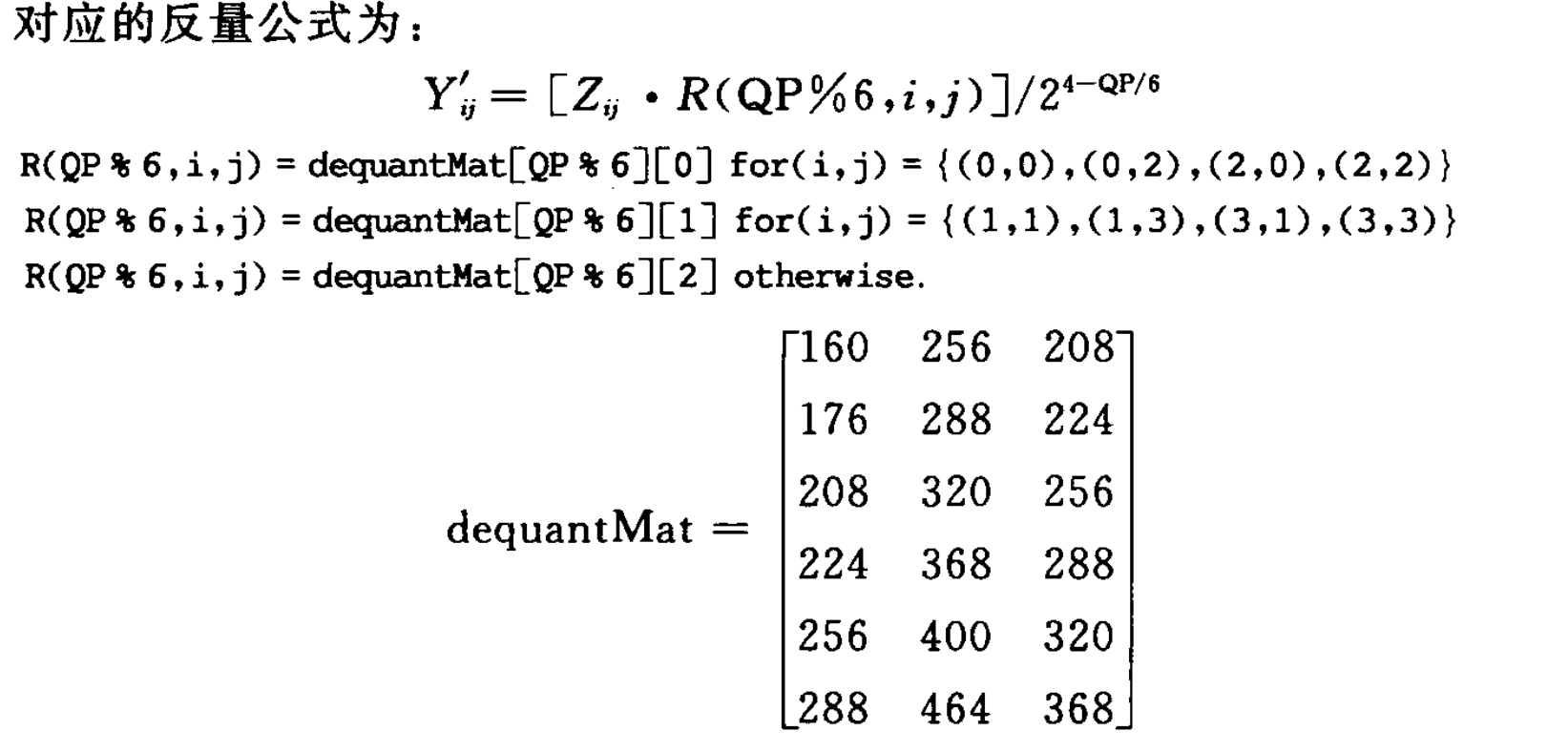

同理，我们可以得到H264的反量化公式

3.非一致性量化

上一节我们得到了各分量量化步长一致情况下的量化公式。为了更好的支持高清视频，H264引入了非一致性量化，也就是不同位置的变换系数使用不同的量化参数。通过量化参数调整，使编码图像更加适合人类视觉系统（去除人类视觉冗余信息）。

使用量化权重矩阵W来描述不同位置的步长区别。权重越大，量化步长越短，则量化结果越精细。编码时某个位置的量化步长为：宏块QP对应的量化步长QStep除以该位置的量化权重。

为了方便表示，这里的权重系数都放大了16倍，默认量化权重矩阵参数都为16。权重系数矩阵可以从SPS中解析得到。

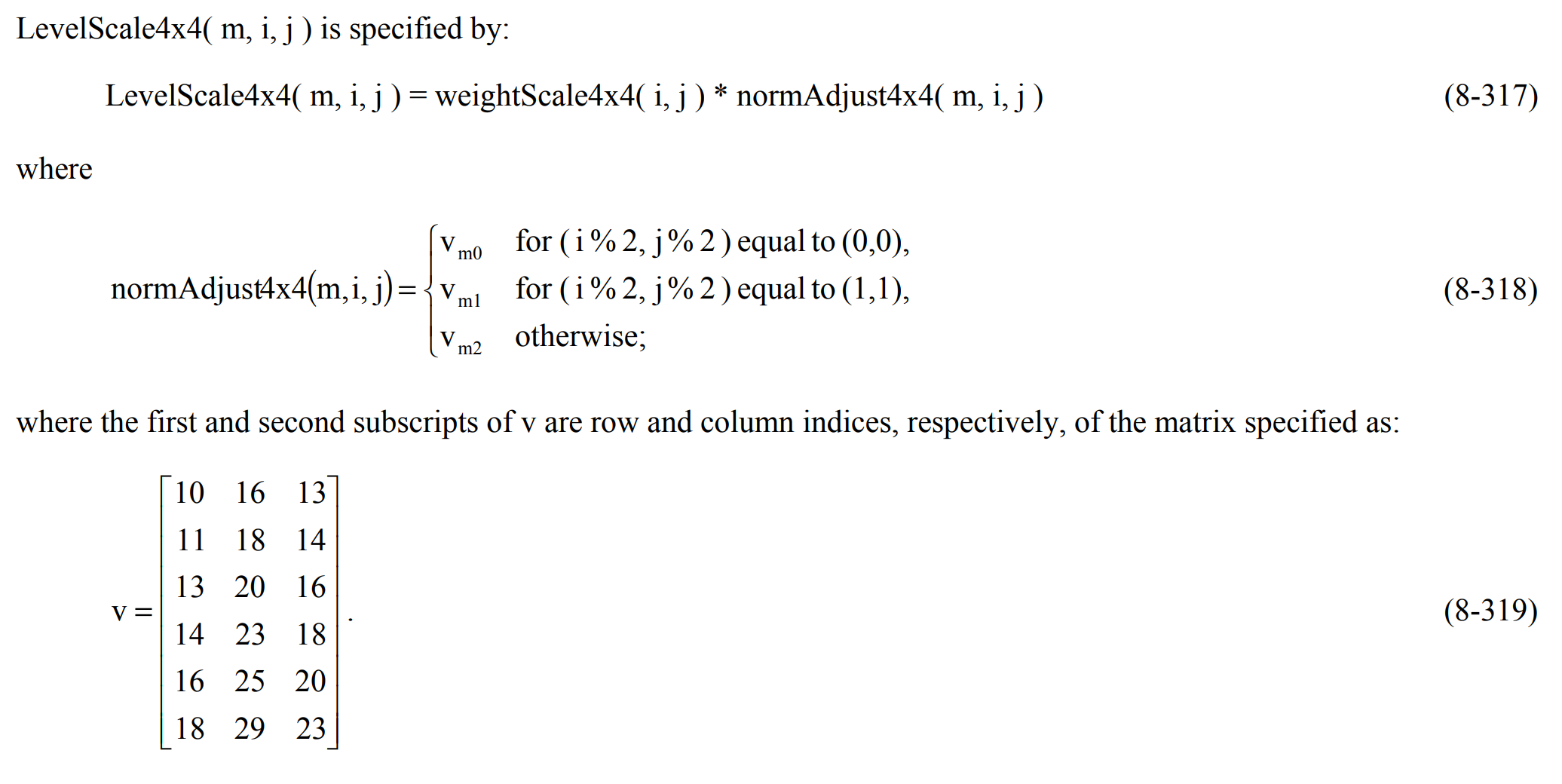

按照标准文档8.5.9节，以4x4块为例，weightScale4x4表示量化权重系数矩阵，normAjust4x4表示上一节中的反量化表

JM代码中normalAdjust4x4 由下面的三维数组表示，低两个维度表示4x4矩阵坐标，第三维表示QP%6.

//! Dequantization coefficients
const int dequant_coef[6][4][4] = {
  {{10, 13, 10, 13},{ 13, 16, 13, 16},{10, 13, 10, 13},{ 13, 16, 13, 16}},
  {{11, 14, 11, 14},{ 14, 18, 14, 18},{11, 14, 11, 14},{ 14, 18, 14, 18}},
  {{13, 16, 13, 16},{ 16, 20, 16, 20},{13, 16, 13, 16},{ 16, 20, 16, 20}},
  {{14, 18, 14, 18},{ 18, 23, 18, 23},{14, 18, 14, 18},{ 18, 23, 18, 23}},
  {{16, 20, 16, 20},{ 20, 25, 20, 25},{16, 20, 16, 20},{ 20, 25, 20, 25}},
  {{18, 23, 18, 23},{ 23, 29, 23, 29},{18, 23, 18, 23},{ 23, 29, 23, 29}}
};

weightScale4x4有SPS、PPS中的scaling_list 语法表示，最终LevelScale4x4的计算过程如下：

InvLevelScale4x4Luma_Intra[k][i][j]=dequant_coef[k][j][i]*qmatrix[0][temp];

4.反量化计算过程

解码时的反量化过程包括以下几个步骤：

1. 计算宏块QP
2. 计算量化矩阵LevelScale
3. 反量化

4.1QP计算

相邻宏块QP具有相关性，一般不会相差太大，因为相邻宏块QP相差太大容易产生块效应。因此，当前宏块QP计算会以前一个宏块QP_prev做参考，也就是QP_cur = QP_prev + mb_qp_delta.

宏块QP计算依赖以下几个变量：

1. PPS中的pic_init_qp_minus26,表示一组图像中QP的初始值；
2. slice header中slice_qp_delta,表示该slice相对于pic_init_qp_minus26的差值；
3. 每个宏块头中有一个mb_qp_delta，表示该宏块相对于前一宏块的差值。

如果当前宏块为slice第一个宏块，前一个宏块不存在，它对应的QP_prev = pic_init_qp_minus26+26+pic_init_qp_minus26.

每个宏块亮度分量和色度分量计算方式有些差异，以最常用的8bit像素为例，公式如下

亮度分量QPy

QPy = （QPy_prev+mb_qp_delta+52）%52

色度分量QPc

色度分量计算还依赖pps中的两个变量 chroma_qp_index_offset/second_chroma_qp_index_offset，分别表示Cb、Cr分量相对于当前宏块亮度分量QP的差值。
计算步骤如下：

1. 计算qpi = clip（0，51，QPy+qp_offset）
2. 根据qpi查表得到最终的QPc。由表可知，色度分量QP最大值为39


4.2计算量化矩阵

对于YUV420格式，量化矩阵一共有8组，包括intra_8x8_Y、inter_8x8_Y、intra_4x4_Y、intra_4x4_cb、intra_4x4_cr、inter_4x4_Y、inter_4x4_cb、inter_4x4_cr。其中，每一组有对应QP%6为0-5的6个量化矩阵

量化矩阵计算依赖于SPS中的scaling_list量化权重参数语法.
最终可以得到48个量化矩阵。

4.3 反量化过程

反量化可分为4中情况说明：

4.3.1 Intra16x16宏块亮度分量的反量化过程

Intra16x16亮度块是按照4x4块划分编码
1.DC系数解析过程

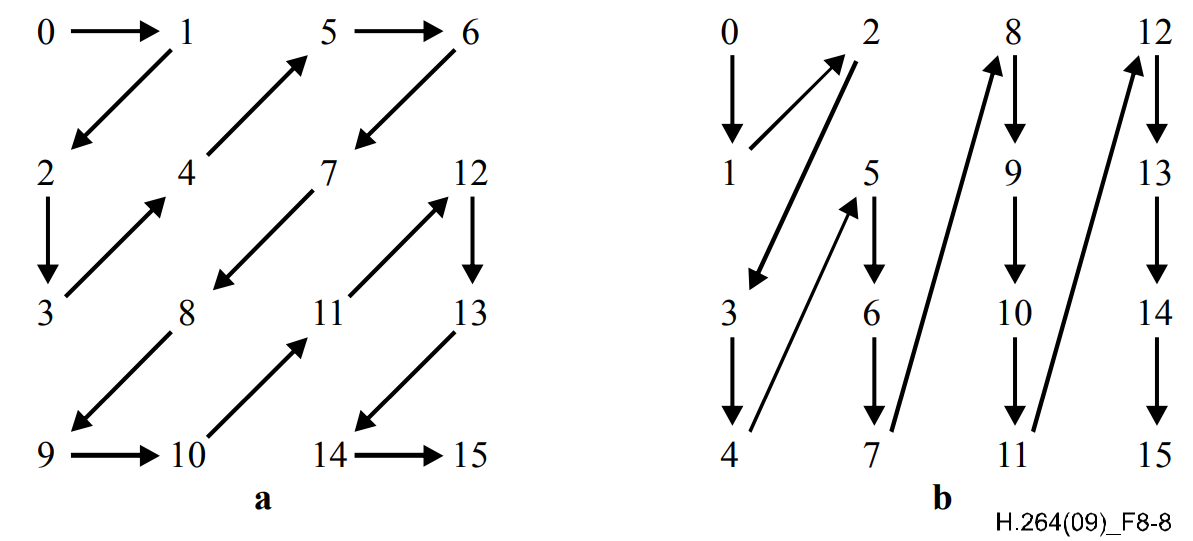

1. 反扫描，从码流中解析得到的16个DC系数是按照4x4块扫描顺序存放，如下图，因此需要先做反扫描。反扫描后矩阵 $C$

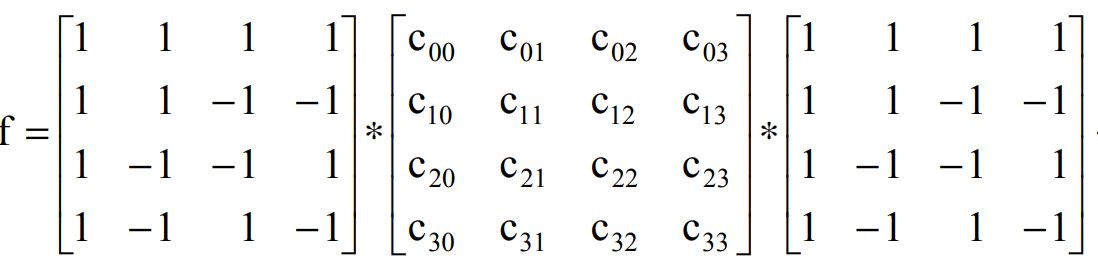

2. 对DC系数矩阵$C$反hadamard变换

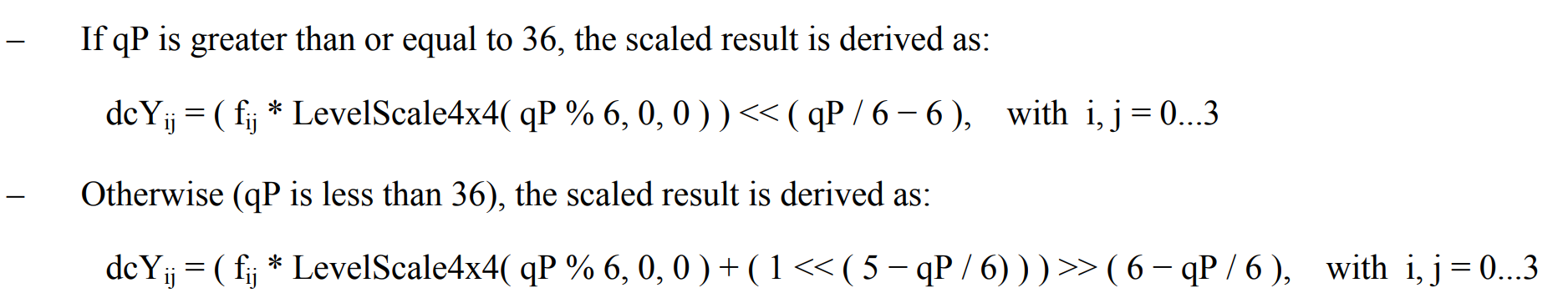

3. 根据前面得到的量化参数QP和量化矩阵LevelScale，得到DC系数

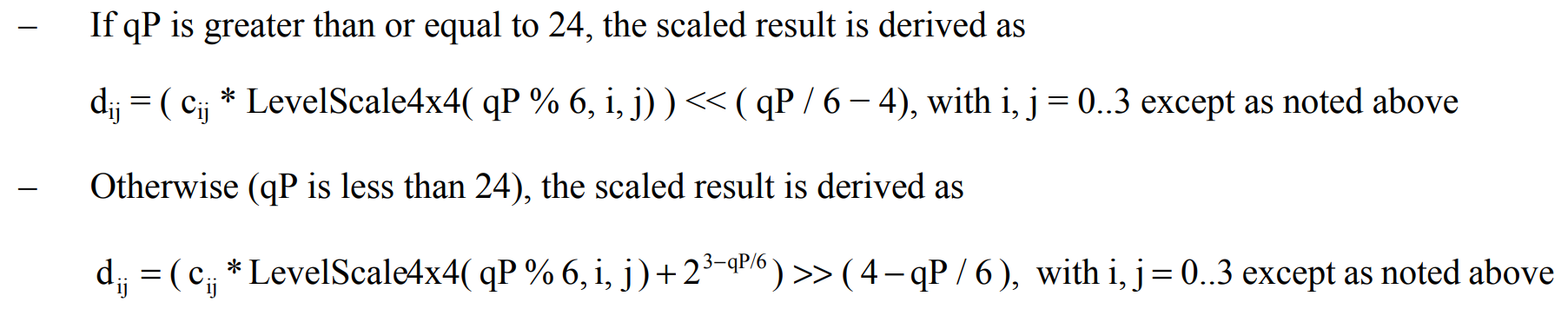

   上面计算公式可以这么理解：
   $f_{ij}\ast LevelScale\ast 2^{Qp/6}/2^6$
   如果$Qp/6>=6$,计算过程为乘以2的n次方；否则计算过程需要除以2的n次方，此时需要做四舍五入，所以要加上$2^{5-QP/6}$再除以$2^{6-QP/6}$.

2.AC系数解析过程
从码流中解析每个4x4块中的15个AC系数。AC系数反扫描，反量化

通过上面两步，可得到每个4x4块反量化后的DC、AC系数，可以对4x4系数块进行后面的IDCT变换。

4.3.2 色度分量的反量化过程

1.DC系数解析

1. 从码流中解析每个色度分量4个DC系数，4个DC系数按行扫描顺序存放，可得到2x2的DC系数矩阵$C$
2. 对DC系数矩阵$C$反hadamard变换

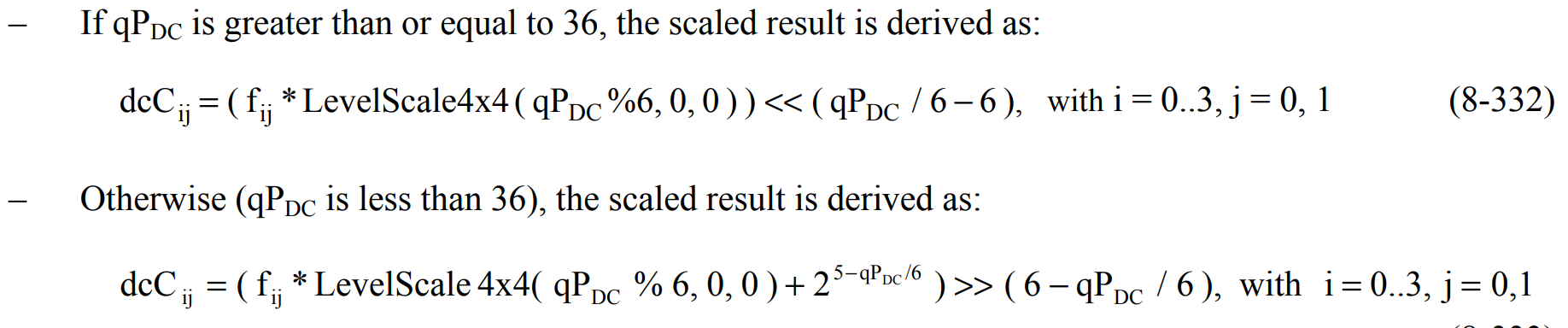

   3.根据前面得到的量化参数QP和量化矩阵LevelScale，得到CbCr分量的DC系数

   2.AC系数解析过程
   从码流中解析每个4x4块中的15个AC系数。AC系数反扫描，反量化
   通过上面两步，可得到每个4x4块反量化后的DC、AC系数，可以对4x4系数块进行后面的IDCT变换。

4.3.3 4x4亮度块（transform_size_8x8_flag=0)

1.残差系数解析，从码流中解析得到4x4块的DC系数和15个AC系数，
2.按4x4块顺序反扫描，并按照下面公式反量化

通过上面两步，可得到每个4x4块反量化后的DC、AC系数，可以对4x4系数块进行后面的IDCT变换。

4.3.4 8x8亮度块（transform_size_8x8_flag=1)

1.残差系数解析，从码流中解析得到8x8块的DC系数和63个AC系数

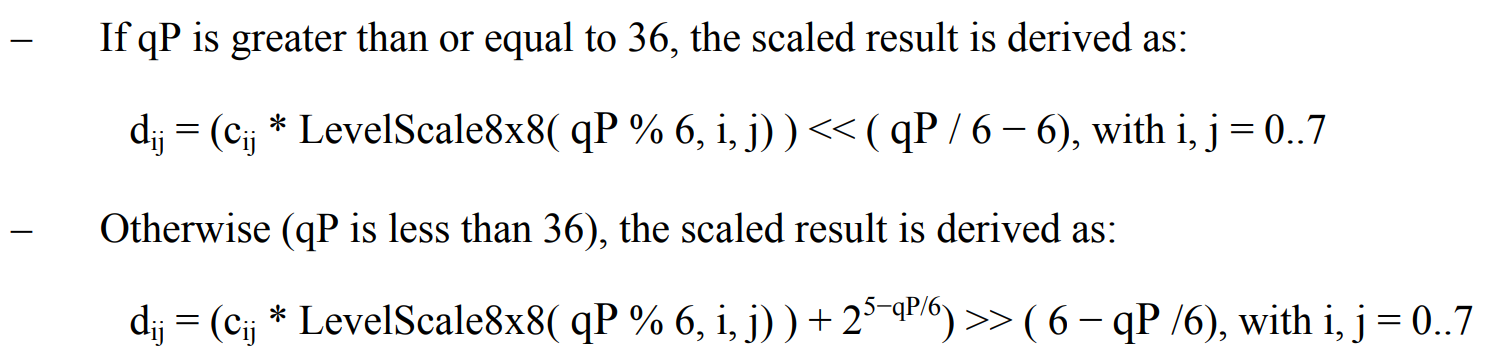

2.按8x8块顺序反扫描，并按照下面公式反量化

通过上面两步，可得到每个8x8块反量化后的DC、AC系数，可以对8x8系数块进行后面的IDCT变换。
