[RF学习存档]反射阵天线-01

反射阵天线（Reflectarray Antenna）

大多数雷达和远距离通信需要高增益天线。传统的高增益应用依赖于抛物面反射器或阵列。然而，抛物面反射器由于其特殊的曲面，在许多情况下（特别是在较高的微波频率下）很难制造。抛物面反射器也缺乏实现广角波束扫描的能力。另一方面，当配备可控移相器时，高增益阵列天线可以通过电子方式实现广角波束扫描，但是由于其复杂的波束形成器和许多高成本放大器模块而导致变得非常昂贵，必须使用放大器模块来缓解高损耗波束形成器和移相器中出现的与功率效率相关的问题。反射阵天线由于减轻与抛物面反射器或传统阵列相关的缺点而得到广泛应用。

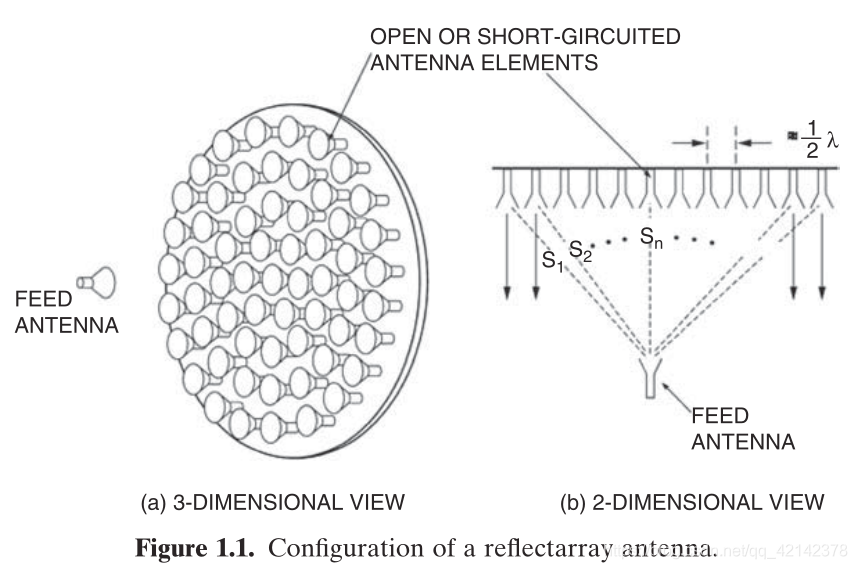

反射阵天线一般由一个平坦或微弯曲的反射面和一个馈电天线组成，如图1.1所示。在反射面上，有许多没有任何功率分割传输线的辐射元件(如开放端波导、印刷微带贴片、偶极子或环)。馈电天线在空间上辐射这些反射阵元件，这些反射阵元件被预先设计成用形成远场距离平面相位所需的电相位重新辐射和散射入射场。换句话说，所有元素的预先设计相位被用来补偿与不同路径长度(s1, s2，…，图1.1中的S n)。这一操作在概念上类似于使用抛物面反射器，利用其独特的曲率反射并形成一个平面相位前，当进给被放置在其焦点。馈电天线在空间上照射这些反射阵列元件，这些反射阵列元件被预先设计成用电相位来再辐射和散射入射场，这些电相位需要在远场距离上形成平面相位波前。因此，术语“反射阵”有时被用来描述反射阵，它利用反射阵和阵列两种技术。如图1.2所示，反射阵列元件有几种方法来获得平面相位
