用notepad++打开一个hex文件,以下图来解释hex文件格式

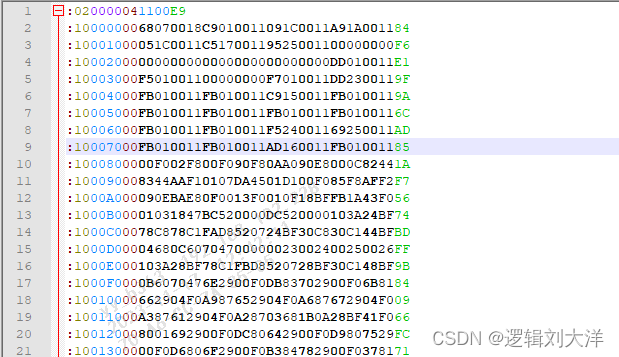

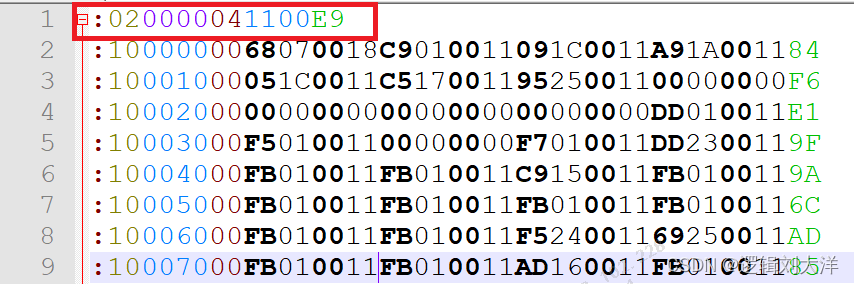

第一行:020000041100E9中,
可以看做是0x02 0x00 0x00 0x04 0x11 0x00 0xE9,其前四个字节和最后一个字节有特殊含义,中间为数据。
第一个0x02表示该行数据中有两个数据
第二个,第三个0x00 0x00表示本行数据的起始地址位
第四个字节有0x00 0x01 0x02 0x03 0x04 0x05,分别有以下含义
‘00’ Data Rrecord:用来记录数据,HEX文件的大部分记录都是数据记录
‘01’ End of File Record: 用来标识文件结束,放在文件的最后,标识HEX文件的结尾
‘02’ Extended Segment Address Record: 用来标识扩展段地址的记录
‘03’ Start Segment Address Record:开始段地址记录
‘04’ Extended Linear Address Record: 用来标识扩展线性地址的记录
‘05’ Start Linear Address Record:开始线性地址记录
最后一个字节0xE9为校验和。校验和= 0x100 - (累加和)%256。
0x100-(0x02+0x00+0x00+0x04+0x11+0x00)%256=0xE9。
在nodepad++中,如果该校验和不是绿色,则表示该校验和是错的。
注意,0×04标识扩展线性地址的记录,所以如上图中的020000041100E9中,拓展地址是0x1100。那么第二行数据的起始地址就是0x11000000,即0x11000000开始。

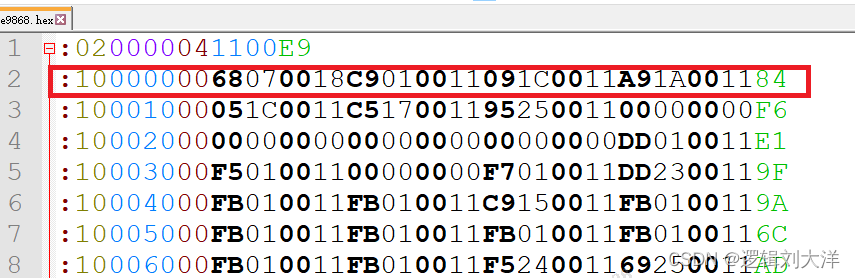

第二行::1000000068070018C9010011091C0011A91A001184中,
0x10表示数据的有效长度为16个字节,即黑体部分有16个字节,蓝色字体部分表示地址信息,地址是0x0000,则表示该行数据从0x11000000( (0x1100<<16) | 0x0000 )开始记录。

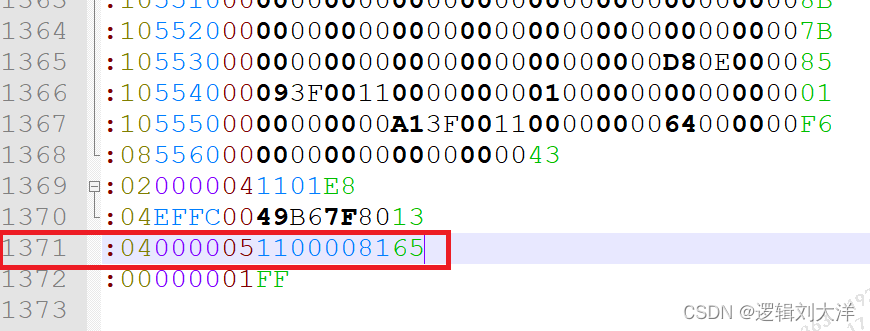

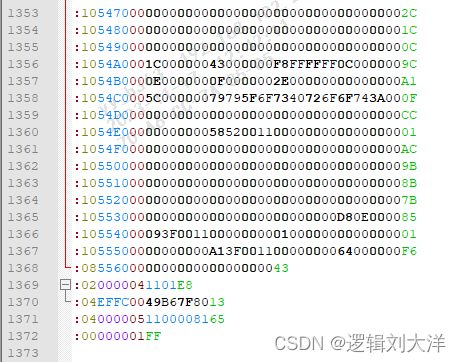

文件结尾1370行:04EFFC0049B67F8013

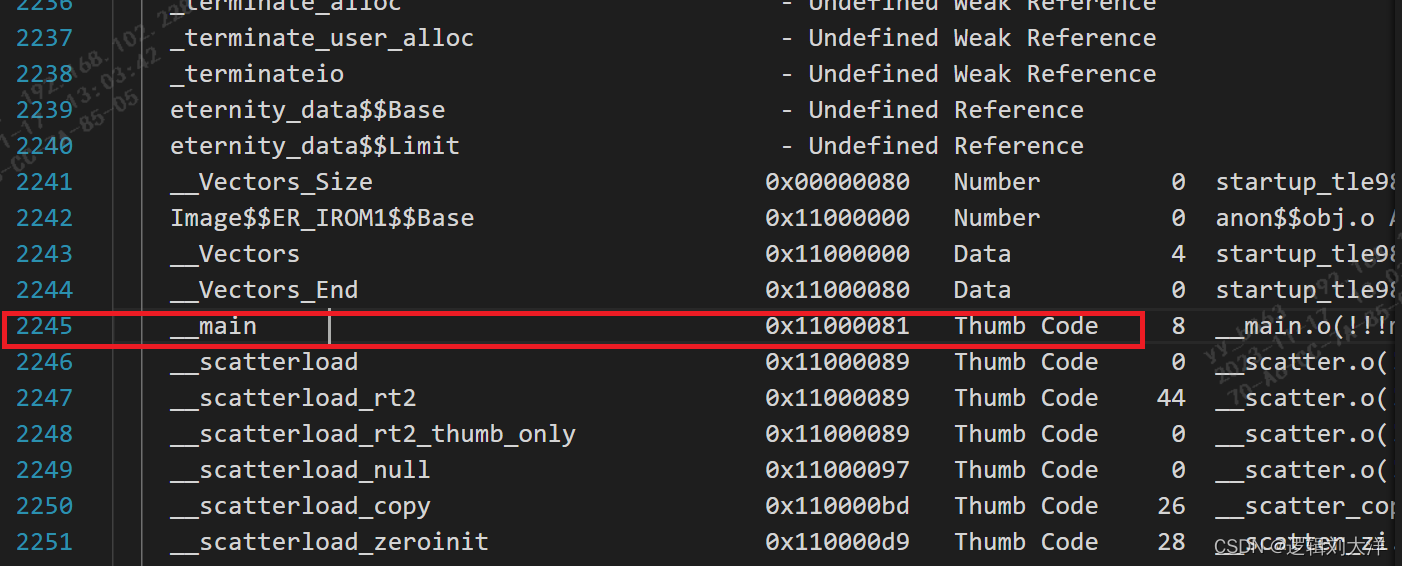

红色字体05表示开始线性地址记录,什么是开始线性地址记录呢?其实他就是函数入口地址,就是main函数的入口地址,通过查看map文件可以看出main函数的地址是0x11000081。

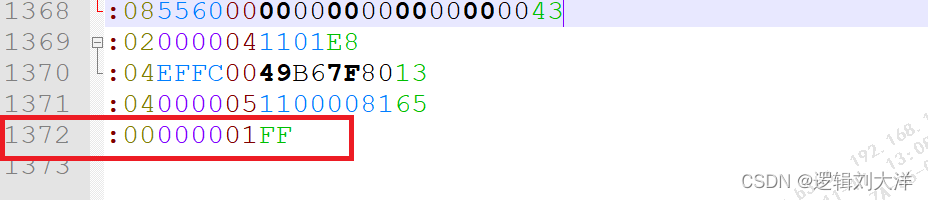

最后一行1372行:00000001FF
表示文件的结尾。
