一丶M进制码元
在数字通信中常常用时间间隔相同的符号来表示一个M进制数字,这样的时间间隔内的信号称为M进制码元
二丶数据传输速率(比特率)
每秒传输的多少二进制比特数,单位bps
三丶带宽
不同领域不同定义,对于通信领域,又分为两个
-
模拟信号
- 频率宽度,例如模拟语音电话的信号带宽为3100Hz(从300Hz到3400Hz) 数字信号
- 指单位时间内链路能够通过的数据量,由于数字信号的传输是通过模拟信号的调制完成的,为了与模拟带宽进行区分,数字信道的带宽一般直接用波特率或符号率来描述

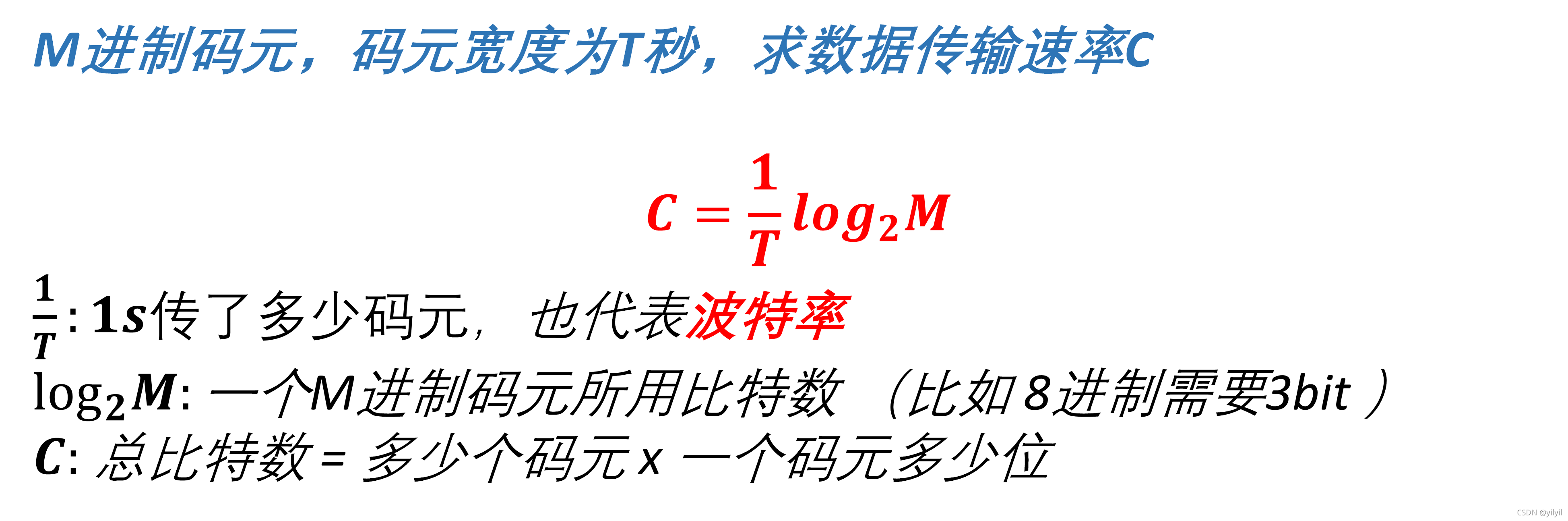

波特率:1s传输码元个数与上面所说的 1/T对应
四丶信道容量
是指在一个信道中能够可靠最大数据传输速率
① 无噪
任意一个信号通过带宽为BHz的低通滤波器,那么只需要每秒进行2B次确切采样,就可以完全重构出被过滤的信号
这里每秒进行2B次确切采样,我理解就是,1s传了2B个码元,所有根据数据传输速率公式得出最大数据传输速率为
② 有噪

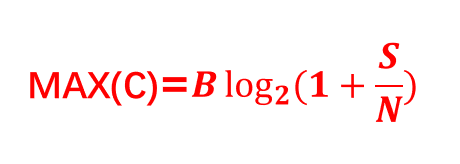

一条带宽为BHz,噪声比为S/N,最大数据传输速率为
信号的功率为S(比如声音越大S越大),噪声功率为N(噪声越大N越大)

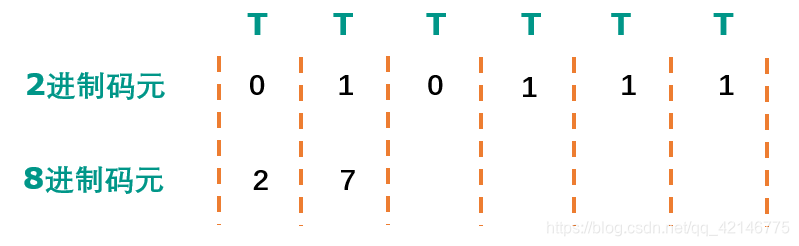

假如 B 和 S/N 都确定了,如何提升信道传输速率?我们呢提升每个码元所携带的比特位数(通过一些特殊的调制方法),下面一张不严谨的图,只是用来表示意思
比如2进制码元,调制成8进制的,后面可以解调回来
