E1_7号信令协议

基本术语

1. 信令网

信令网的三要素分别是：信令点、信令转接点以及信令链路

2. 信令点和信令转接点

信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点
信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点

3. 信令链路和信令链路集

信令链路(LINK)：连接各个信令点、信令转接点，传送信令消息的物理链路称为信令链路

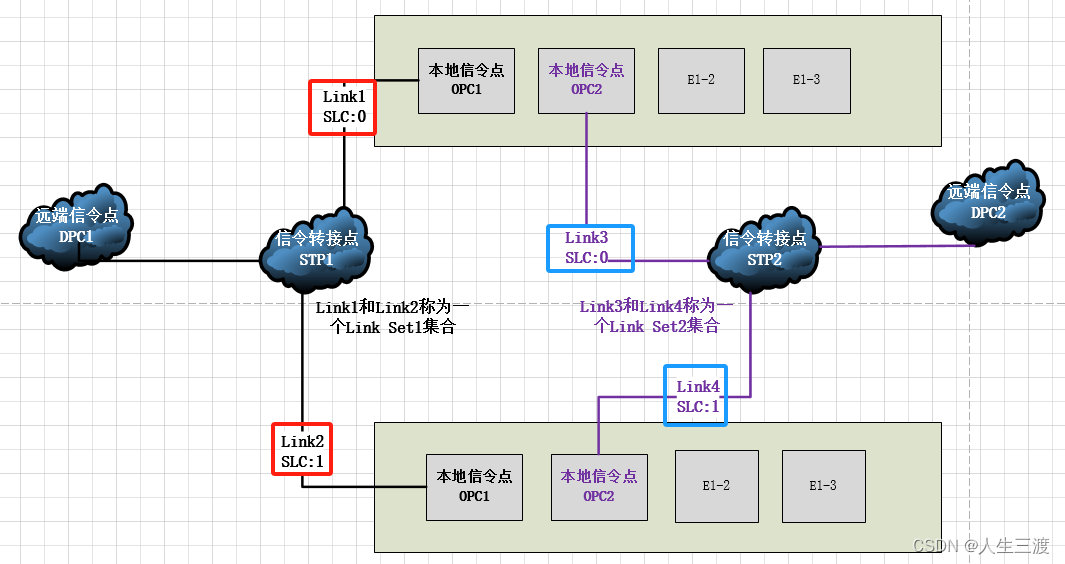

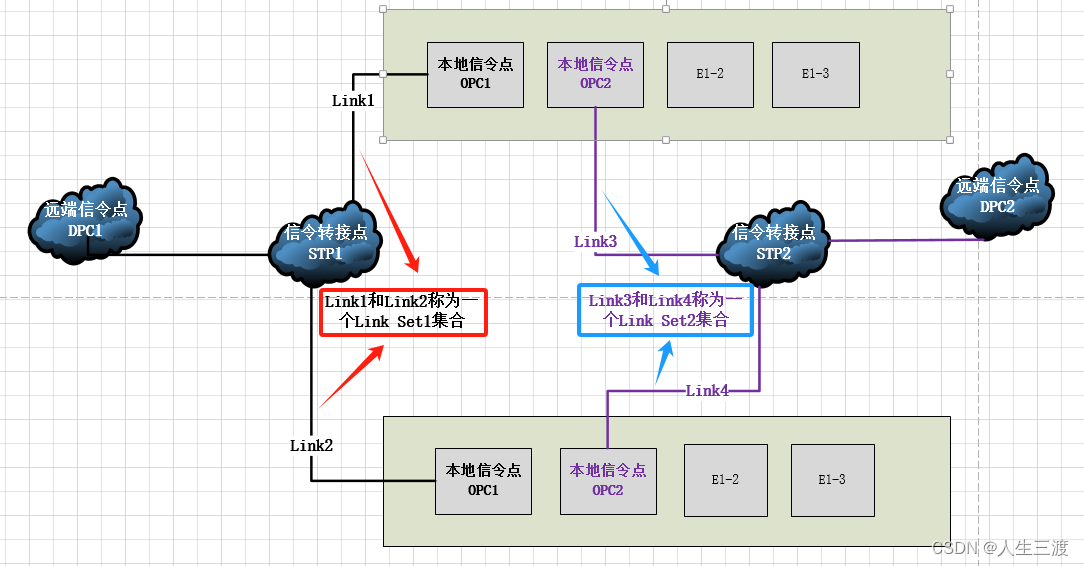

信令链路集(LINK SET)：具有相同属性的信令链路组成的一组链路集。即指本地信令点与一个相邻的信令点之间的链路的集合

4. 链路集号和信令链路编码

链路集号：对链路集的编号。对于同一信令点，链路集号是唯一的
信令链路编码（SLC）：对于相邻两信令点之间的所有链路，需对其统一编号，称为SLC，它们之间的编号应各不相同，而且两局应一一对应；对于到不同局向的信令链路可以有相同的链路编码

5. 信令点编码

信令网中用于标识每一个节点的唯一编码。为便于信令网管理，国际和国内信令网采用各自独立的编号计划。国际信令网编码采用14位信令点编码，我国信令网采用24位信令点编码。

6. 源信令点与目的信令点

源信令点(OPC)：生成信令消息的信令点。
目的信令点(DPC)：信令消息发往的信令点。

7. 直连模式和准直连模式

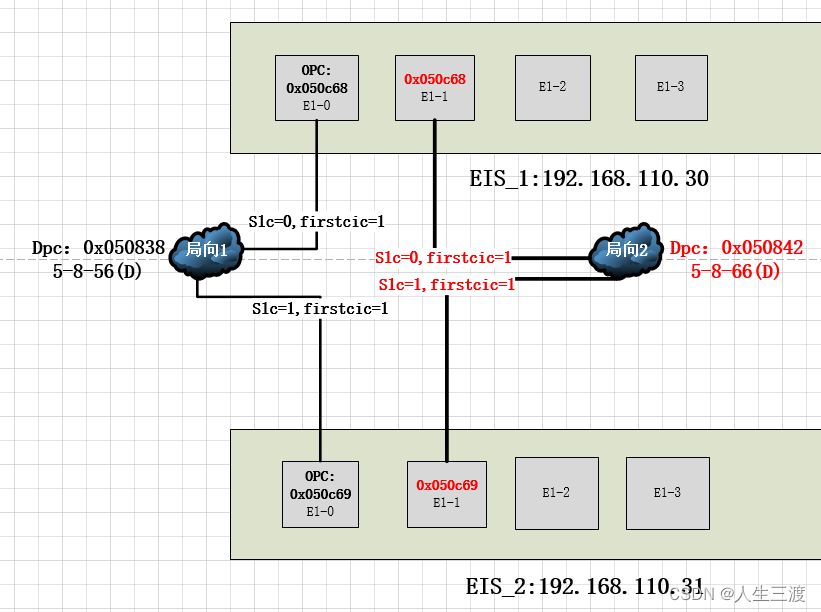

直联方式：两个信令点之间通过直达信令链路传递消息。此时，话路和信令链路是平行的。(STP[信令传输点]之间采用）

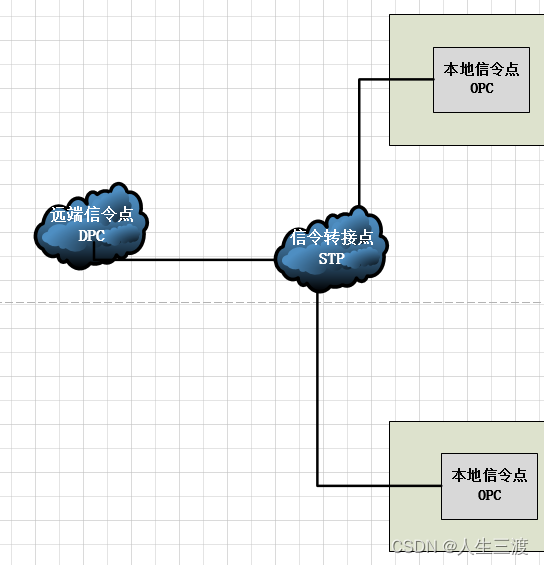

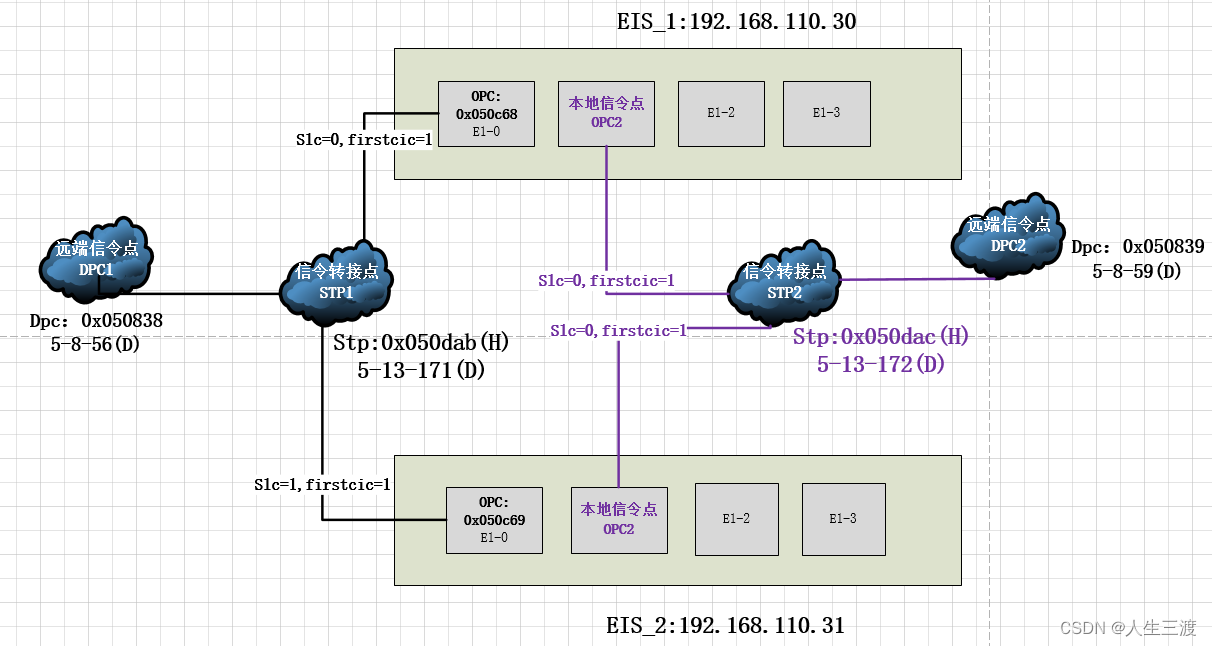

准直联方式：两个信令点之间通过预先设定的多个串接的信令链路传递消息。（SP之间采用）

注：一般在实际项目使用中，推荐采用直连模式与运营商对接(直连模式相比准直连模式 ，对接简单，后续维护压力小)

8. 信令单元

信令单元：信令点之间传递信令消息的最小单位，以数字编码的形式构成。信令单元的长度是可变的。 由多个8bit组成，插在PCM系统的某一个时隙中传输。

功能级

1. 7号信令基本结构

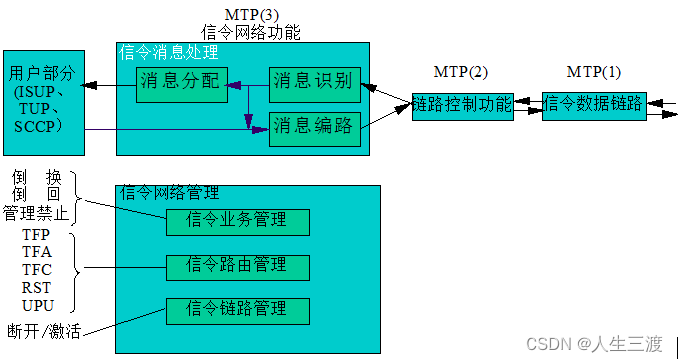

七号信令系统的基本功能结构由两部分组成：公共的消息传递部分MTP，用来提供一个可靠的消息传递系统；适合不同用户的独立用户部分UP，负责信令消息的生成、语法检查和信令过程控制。如下图所示：

2. 7号信令的分层结构

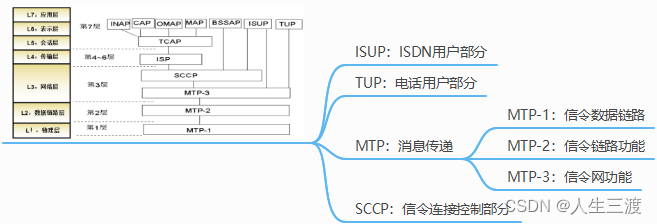

七号信令系统与OSI七层的对应关系，如下图所示：

MTP层部分详解

1. MTP层功能集结构

1.信令数据链路级：这是No.7信令传送的物理层，它定义了No.7信令的电气和功能特征等，要求一条独立的数据传输通道，是No.7消息的传送载体。在目前交换机上，一般由PCM系统的某一时隙提供，如实际常采用PCM的 TS0时隙。
2.信令链路控制级：定义信令消息在数据链路上的传送方式和过程，如帧格式、差错检测、纠错重发、链路定位过程等，提供信令两端的信令可靠传送。
3.信令网功能级：完成No.7信令的网络层功能，如目的地寻址，同时保证信令能正确传送到目的点，当信令网中某些点或传输链路发生故障时它能保证信令消息在信令网中仍能可靠地传递。

2. No.7信令单元介绍

分类

MSU：消息信令单元，用于传送各用户部分的消息、信令网管理消息及信令网测试和维护消息
LSSU：链路状态单元，指示链路状态
FISU：填充信令单元，用于链路空或链路拥塞时填补位置。当信令链路上没有消息(MSU或LSSU)可传时在链路上就双向的不间断的传送填充信令单元（FISU)

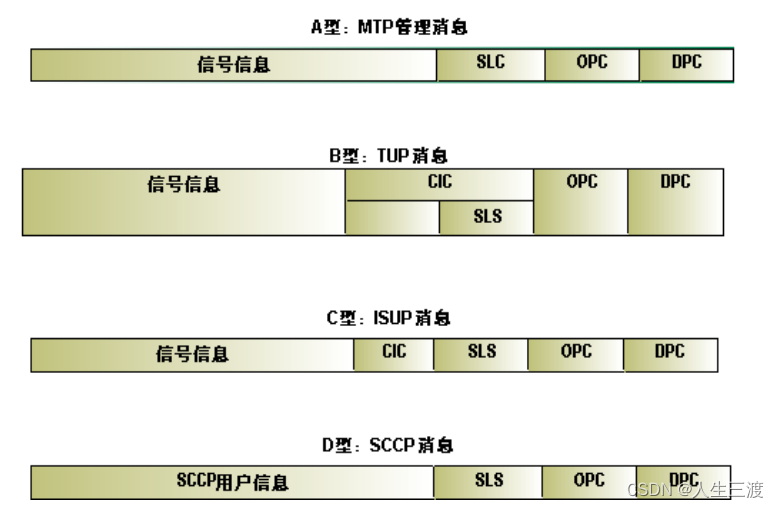

格式

SLC：信令链路编码
CIC：电路识别码—CIC 为十进制的33，则我们先把它转换成十六进制为21H，再拆分成二进制，为000000100001，取高7位，为1，则表示对方的PCM编码为1，取低5位，为1，则表示对方开始的话路时隙为第1条时隙
SLS：信令链路选择码

3. MTP-2的初始定位

1.初始定位是链路投入使用前必须经过的阶段，用于初始启用或链路发生故障后进行恢复时链路的定位过程，由LSSU中的SF来完成。整个过程分成五个阶段，未定位->已定位->验收周期->验收完成->投入业务使用。
2.定位过程完成后，MTP三层发SLTM，收到SLTA后，链路才正式开通业务。

4. MTP-3的协议及功能

网络层规定了传送消息所使用的消息识别、分配、路由选择及在正常或异常情况下信令网管理调度的功能和程序，分为信令消息处理功能和信令网管理功能。

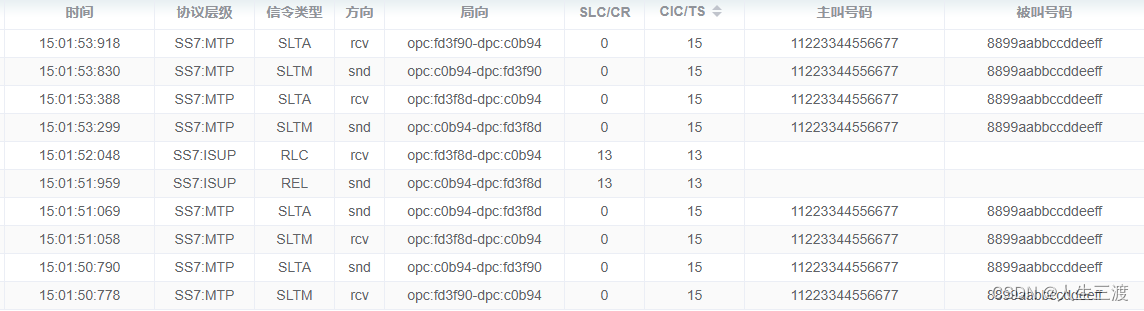

链路测试消息的收发

1、在链路正常时，每隔一分钟信令链路会发SLTM消息，收到SLTM消息的信令点会回送SLTA消息，SLTA消息中的测试码的值与个数应等于SLTM消息。
2、如果6秒钟内仍收不到对方的SLTA消息，则不能进入开通业务状态。
3、SLTM和SLTA消息中的CIC代表相应的信令链路的编码（SLC），必须相等。

基本呼叫流程

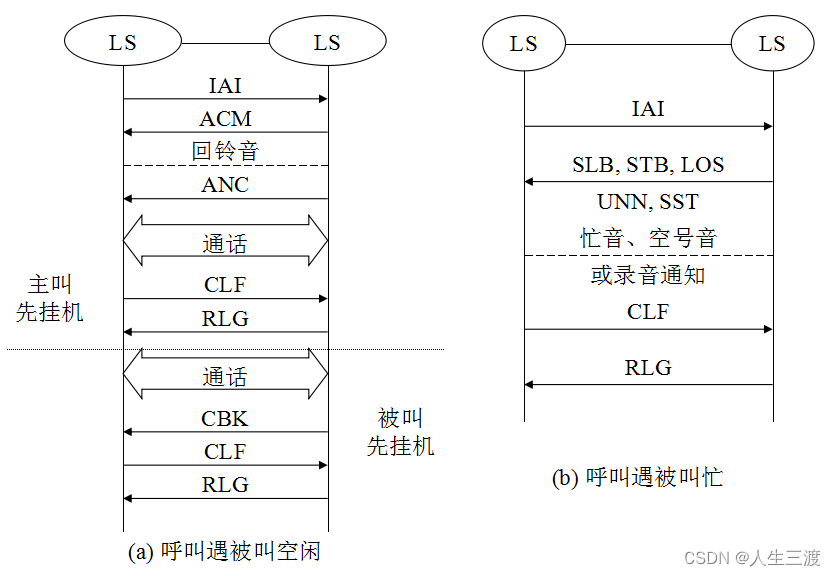

1. TUP呼叫信令流程(目前不常用 )

BLO：闭塞消息[这是每个时隙会发送的闭塞消息，区别于CGC]
BLA：闭塞应答消息
CGC：电路群闭塞消息
GRS：电路群复位消息
GRA：电路群复位应答消息

2. ISUP呼叫信令流程(目前主流)

IAM（Initial Address Message）：初始地址消息
SAM（Subsequent Address Message）：后续地址消息
ACM（Address Complete Message）：地址全消息
ANM（Answer Message）：应答消息
REL（Release）：释放
RLC（Release Complete）：释放完成
