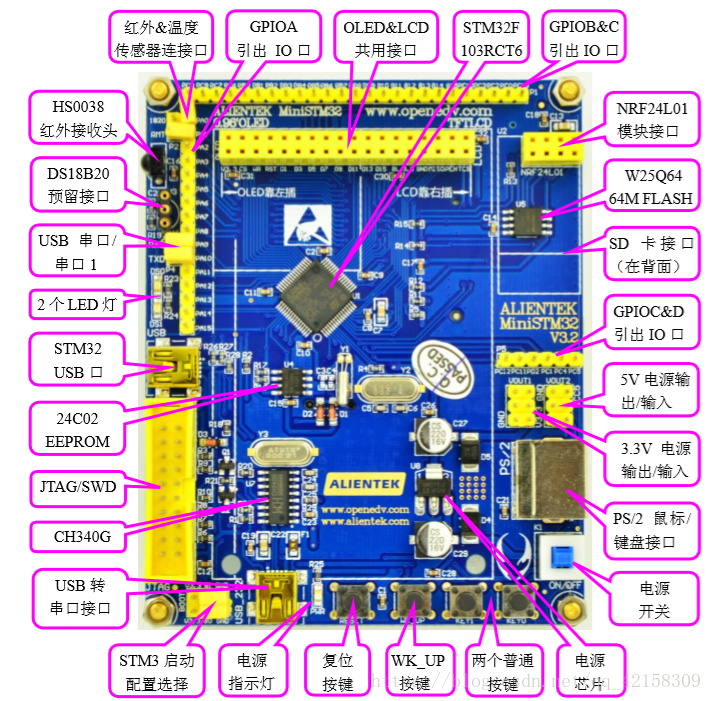

ALIENTEK MiniSTM32开发板结构功能

前两天才收到这款板子，看起来还不错，对板子的各部分功能才有了基本的认识

1.HS0038红外接收头    用于接受购买板子时配带的红外遥控器的信号 ，这样用板子就可以控制开发板

2.DS18B20预留接口     数字温度传感器接口，是板子上的三个圆孔状接口

3.USB串口/串口1      标有RXD和TXD是USB转串口的2个数据口，用于STM32的程序下载以及串口通信

4.两个LED灯  在开发板上的标号为DS0和DS1，DS0是红色灯，DS1是绿色灯

5.STM32USB口     用于STM32与电脑的USB通讯（一般下载程序不用此USB接口），也用于给板子供电

6.24C02 EEPROM   用于掉电数据保存和存储重要数据

7.JTAG/SWD    在给STM32烧写程序时，传统20脚JTAG连接线复杂，采用SWD模式jlink只需要三根线即可与目标板实现通讯，可实现程序下载，但SWD模式不能检测目标板电压，不能给目标板供电，速度有所降低外，其他与JLINK的功能一样。

8.CH340G   这个芯片可以实现USB下载代码，串口通信等

9.USB转串口   用于USB连接CH340G芯片实现USB转串口，下载程序是要连接这个口

10.STM32启动配置选择    开发板板载的启动模式选择开关，开发板上的标号为：BooT.

11.电源指示灯   蓝色灯，标号为;PWR,电源启动时灯会亮。

12.复位按键   用于复位STM32，按键为：RESET

13.WK_UP按键   用于待机模式下的唤醒

14.两个普通按键    用于人机交互时输入

15.电源芯片      将5V电压转换成3.3V的稳压芯片

16.电源开关      通电情况下，电源那只是灯随它的开关而亮灭

17.PS2鼠标/键盘接口       用于连接电脑鼠标和键盘等设备

18.3.3V电源输出/输入     用于给外部提供3.3V的电源也可以从外部获取3.3V的电压给开发板供电

19.5V电源输出/输入     用于给外部提供5V的电源也可以从外部获取5V的电压给开发板供电

20.GPIOC&D引出IO口    可用这些IO口连接外部模块

21.SD卡接口   外插SD卡用来提供数据和存储数据

22.W25Q64M FLASH     是开发板的一块FLASH芯片，存储一些不常修改的东西，从而节省对STM32内部FLASH对占用

23.NRF241L01模块接口      插入NRF241L01模块后就可以实现与另一块开发板无线通信功能

24.GPIOB&C引出IO口        用于将STM32D DPIOB和部分GPIOC引出

25.STM32F103RCT6      开发板的核心芯片

26.OLED&LCD共用接口      一个接口既可以接LCD模块又可以接OLED模块，其中OLED模块靠左插，LCD模块靠右插

27.GPIOA引出IO口       用于外接模块

28.红外&温度传感器连接口     STM32上的红外接收头和数字温度接口没有只有与IO口相连，防止不使用对IO口有干扰
