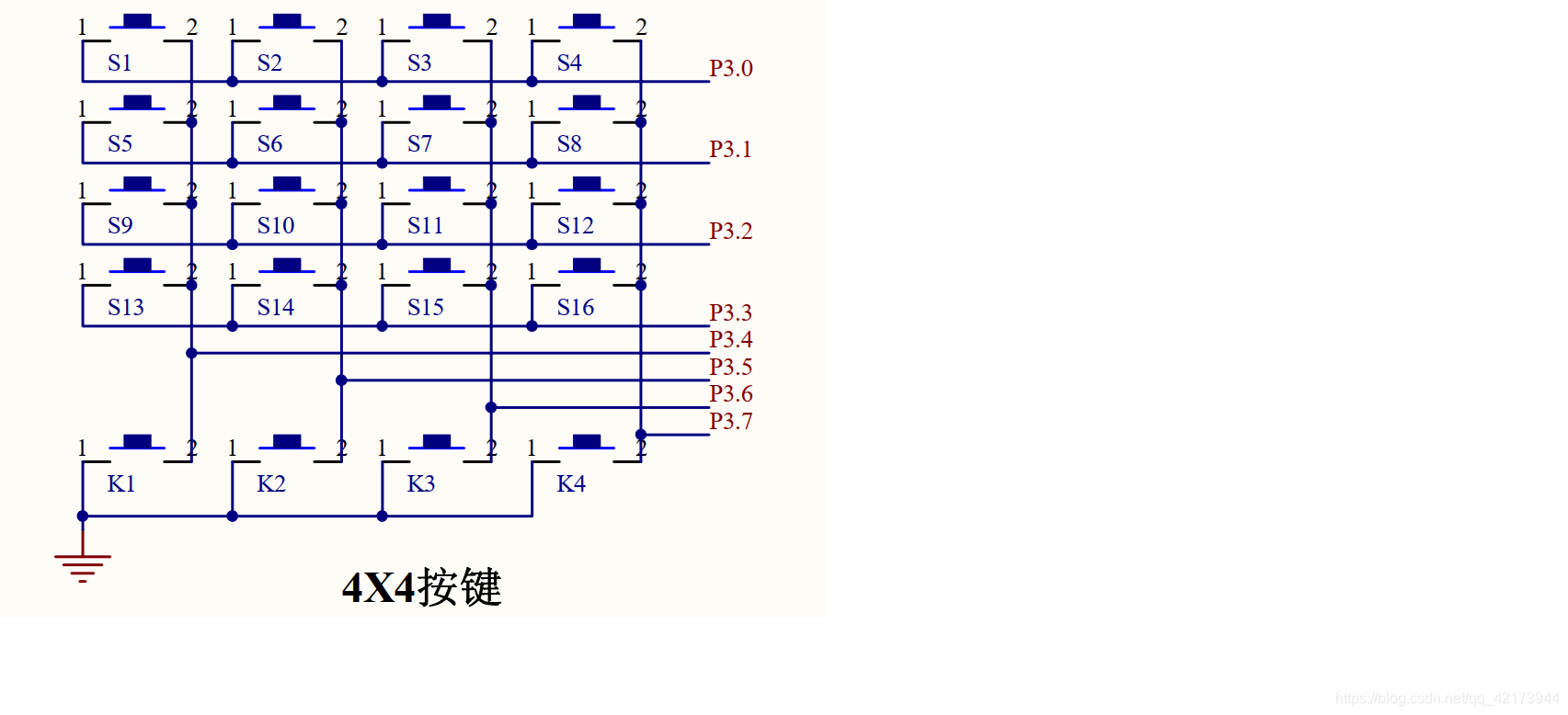

矩阵按键原理图：

P3口接为矩阵键盘，其中P3.0 ~ P3.3接行线，P3.4~P3.7接列线

检测列线的状态：
列线置高电平，行线置低电平。只要有一列的电平为低，则表示键盘该列有一个或多个按键被按下。若所有列线全为高电平，则键盘中无按键按下。
判断闭合按键所在的位置：
行线置高电平，列线置低电平，检测行线的状态。
具体操作如下：
给P3口赋值0xf0，假设S7键按下了，则这时P3口的实际值为10110000，即0xb0；
给P3口再赋值0x0f，如果S7键按下了，则这时P3口的实际值为00001101，即0x0d；
把两次P3口的实际值转换为相应的行列，即可得到按下的按键所在的位置。

测试用例代码如下：

#include <regx52.h>
#define uchar unsigned char

sbit dula=P2^6;		//段选信号的锁存器控制
sbit wela=P2^7;		//位选信号的锁存器控制

uchar code td[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};		//0-F的码表
//uchar code tw[]={};
uchar key;

void delay(unsigned int i){
	unsigned int m,n;
	for(m=i;m>0;m--)
		for(n=110;n>0;n--);
}

void k_scan(void){
	uchar row=0,col=0,temp=0;
	P3=0xf0;
	while(P3_4&&P3_5&&P3_6&&P3_7); delay(10);
	if(!(P3_4&&P3_5&&P3_6&&P3_7)){
		switch(P3){
			case 0xe0:col=1;break;
			case 0xd0:col=2;break;
			case 0xb0:col=3;break;
			case 0x70:col=4;break;
			default:break;
		}
		while(row==0){
			P3=0x0f;
			temp=P3;
			temp&=0x0f;
			switch(temp){
				case 0x0e:row=1;break;
				case 0x0d:row=2;break;
				case 0x0b:row=3;break;
				case 0x07:row=4;break;
				default:break;
			}
		}
		key=(row-1)*4+col-1;
	}
}

void main(void){
	while(1){
		k_scan();
		P1= ~key;

		P0=td[key];
		dula=1;
		dula=0;

		P0=0xfe;
		wela=1;
		wela=0;
	}
}


void main(void){
	while(1){
		k_scan();
		P1= ~key;

		P0=td[key];
		dula=1;
		dula=0;

		P0=0xfe;
		wela=1;
		wela=0;
	}
}
