矩阵键盘（Matrix Keyboard）是一种常用于输入设备的键盘布局，通过按键的行列交叉连接来实现按键输入的检测。它能够显著减少硬件引脚的使用，并通过软件扫描方式识别按键的按下状态。矩阵键盘通常用于嵌入式系统和微控制器应用中。

矩阵键盘的工作原理

矩阵键盘由 若干行和列 组成，其中每个按键位于行列交叉点上。矩阵的工作原理如下：

行列交叉连接：键盘的按键通过行和列的交叉点来实现。每个按键通过一个独立的行和列连接，按键的坐标就是行和列的交集。
扫描原理：通过对行和列进行扫描，检测按键是否被按下：
- 在扫描过程中，行线被逐个拉低（接地），列线通过读取其电平状态来判断是否按下某个按键。
- 如果按下的按键在某一行和某一列交叉点上，扫描到的该列信号会是低电平或高电平（取决于电路设计），从而确定按键的位置。
编码方式：每个按键的地址由行和列的编号唯一确定。通过扫描不同的行和列，可以知道按下的具体按键。

矩阵键盘的硬件结构

矩阵键盘通常有以下组成：

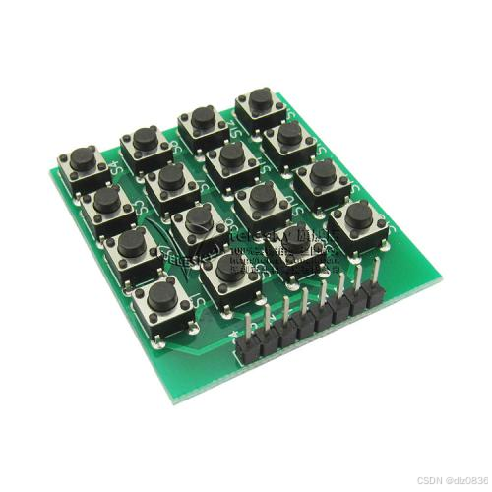

按键矩阵：由若干行（Row）和列（Column）组成，每个按键通过行和列的交点连接。例如，一个 4x4 的矩阵键盘有 4 行和 4 列，总共可以有 16 个按键。

	列 1	列 2	列 3	列 4
行 1	按键 1	按键 2	按键 3	按键 4
行 2	按键 5	按键 6	按键 7	按键 8
行 3	按键 9	按键 10	按键 11	按键 12
行 4	按键 13	按键 14	按键 15	按键 16

矩阵键盘的接线方式

行线（Row）：连接到所有按键的一个端点。通常将行线连接到控制器的输入引脚。
列线（Column）：连接到所有按键的另一个端点。列线连接到控制器的输出引脚。

按键扫描的工作流程

初始化：将所有列线初始化为输入（高电平），所有行线设置为输出（高电平）。
扫描开始：
- 逐个将每一行线拉低（输出低电平）。
- 每当某行线拉低时，检查所有列线的电平状态。如果某个列线的电平为低（即接地），说明对应的按键被按下。
检测按键：
- 通过检查行和列的组合，可以确定按下的是哪个按键。
恢复状态：扫描完成后，将行线恢复为高电平，准备进行下一轮扫描。

矩阵键盘的按键映射

假设有一个 4x4 矩阵键盘，按键的排列如下：

	列 1	列 2	列 3	列 4
行 1	按键 1	按键 2	按键 3	按键 4
行 2	按键 5	按键 6	按键 7	按键 8
行 3	按键 9	按键 10	按键 11	按键 12
行 4	按键 13	按键 14	按键 15	按键 16

通过扫描可以得到行和列的组合：

按键 1 位置：行 1 和列 1 的交点。
按键 2 位置：行 1 和列 2 的交点。
按键 16 位置：行 4 和列 4 的交点。

每个按键对应一个独特的行列组合，在扫描时，根据按键的列线电平可以判断按下的按键。

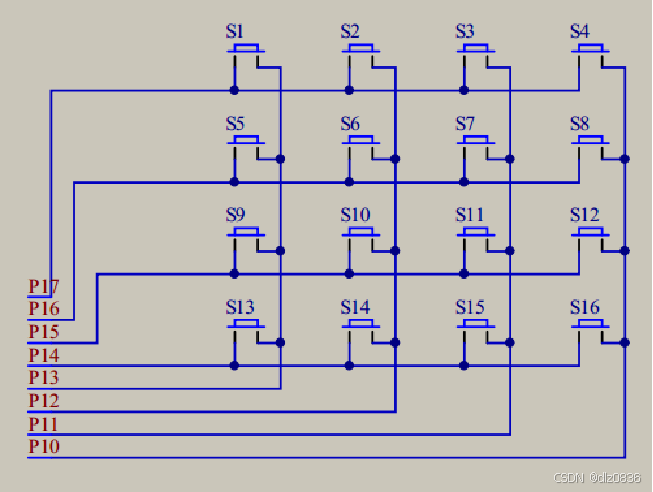

矩阵键盘的接线图

对于一个 4x4 矩阵键盘，接线示意图如下：

行 1 —— 按键 1 —— 列 1
       按键 2 —— 列 2
       按键 3 —— 列 3
       按键 4 —— 列 4

行 2 —— 按键 5 —— 列 1
       按键 6 —— 列 2
       按键 7 —— 列 3
       按键 8 —— 列 4

行 3 —— 按键 9 —— 列 1
       按键 10 —— 列 2
       按键 11 —— 列 3
       按键 12 —— 列 4

行 4 —— 按键 13 —— 列 1
       按键 14 —— 列 2
       按键 15 —— 列 3
       按键 16 —— 列 4

矩阵键盘的优缺点

优点：

节省引脚：相比传统的每个按键都独立接线，矩阵键盘通过行列交叉连接，可以大大减少所需的控制引脚数量。
简单的硬件连接：不需要为每个按键单独布线，使用简单的行列扫描方法即可完成按键识别。

缺点：

软件扫描：需要通过扫描的方式识别按键状态，这可能增加软件的复杂度。
防抖问题：按键按下时可能会产生抖动（bounce），需要通过软件或硬件防抖来处理。
多按键问题：如果同时按下多个按键，可能会导致“鬼按键”现象（Ghosting），需要特别设计防止这种问题。

防抖和鬼按键问题

防抖：
- 当按键按下时，可能由于机械原因产生抖动，导致键值多次被读取。常用的防抖方法是：在软件中延时读取，忽略快速变化的信号，或者使用硬件去抖电路（例如电容和电阻）。
鬼按键（Ghosting）：
- 当同时按下多个键时，可能出现系统误判的情况，认为按下了其他的按键。常见的解决方案是：使用 二极管防止鬼按键，或者使用较高级的矩阵键盘IC来处理。
