CREO：CREO软件之装配设计界面的简介、装配图设计流程、常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)、案例应用(图文教程)之详细攻略
目录
CREO软件之装配设计界面的简介、装配图设计流程、案例应用(图文教程)
装配设计界面：模型元件、模型显示、将元件添加到组件当中、装配设计中零件修改、自动化装配、模型树、分解装配图
CREO软件之装配设计的常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)
相关文章
CREO：CREO软件之装配设计界面的简介、装配图设计流程、案例应用(图文教程)之详细攻略
CREO：CREO软件之装配设计之常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)简介之详细攻略
CREO：利用CREO软件实现装配设计之四连杆机构设计案例应用(图文教程)之详细攻略
CREO软件之装配设计界面的简介、装配图设计流程、案例应用(图文教程)
装配设计案例经验
先设置装配临时文件，选择新建，装配，设计，不要勾选缺省(默认是英制)，再选择mmns-asm-design，确定即可，会得到.asm装配文件
产品设计中如果均是零件，那么装配中仅含prt，如果还包含小组件，装配中还还有asm文件；
(1)、装配零件时，所有零件必须放在同一目录下，且文件名一定要用字母。
(2)、装配时，如要多次使用同一个零件，使用导入后，使用阵列更好；
(3)、文件保存：文件，保存，仅保存.asm文件；
保存.asm和.prt的所有文件：另存为，保存备份，保存到指定文件夹
失败修复：点击选项，默认删除(更改为挂起，Ctrl+A全选右键挂起)，
确定即可，然后选择零件7，右键编辑定义，重新修改
(4)、组装重复元件：在装配中，点击已经装好的第一个元件c，右该元件c，选择重复，可变装配参考中选择轴+面(不同位置的可变参考)，点击添加，图中先拾取A位置的轴+面，再拾取B位置的轴+面，则会自动加入
装配图设计流程
(1)、模型树下右键打开asm文件，视图管理器，以下设置，……，确定，关闭
分解：点击默认分解(装配图未被分解)；
截面：新建截面A
定向：新建一个正视图命名为2(自定义A视图为主视图：可以点击草绘，选择与A平行的基准平面，然后退出草绘，接着新建截面A即可)
(2)、切回到工程图中(或新建绘图A4)，点击布局的常规，无组合状态，出现的绘图视图对话框中，……确定
视图类型：选择2
可见区域：局部视图(可创建局部视图)
比例设置；
截面：选择截面A；
视图显示：显示样式消隐，相切边样式实线
(3)、添加技术要求：点击注释的注解，无引线，默认，点击进行注解，指定位置点击，输入技术要求，确定，双击技术要求，文本内再输入内容即可
装配设计界面：模型元件、模型显示、将元件添加到组件当中、装配设计中零件修改、自动化装配、模型树、分解装配图
| 模型元件 | 组装：将元件添加到组件中；点击模型栏的元件的组装，选择第一个加入的文件，打开，约束选择默认(每个装配文件的第一个文件都选择默认，因为第一个无法添加约束)，打勾确定；接着点击组装，依次添加剩余零件 直接拖动到装配：把组件文件，直接拉到装配的中心轴上； 新建：在组件中创建新的零件或小组件，而不是去添加；零件(零件prt)/子装配(小组件asm)/骨架模型/主体项/包络，实体，确定，选择下列的某个创建方法，确定 ①从现有项复制：参考的几何为基准平面和坐标系；打开要复制的零件模板，cre2.0的CommonFiles的M040的template的mmns_solid； ②定位默认基准：参考的几何为基准平面或坐标系；定位基准方法(三平面/轴垂直平面/对齐坐标系与坐标系拾取坐标系)，确认，依次拾取三个平面DTM1、DTM2、DTM3，右键打开被激活的模型树的prt(即可看到创建的三个基准平面DTM1、DTM2、DTM3)； ③空：参考的几何为零；模型树下点击刚创建的prt，右键打开，模型树下没有任何基准； ④创建特征：类似空 子装配：添加零件中的小组件asm；选择标准，确定，①中选择mmns_design.asm，打开，第一个零件默认约束装配进来， (1)、发布几何：主控件中发布几何，其他零件共享特征；发布内外壁：点击模型的模型意图，发布几何，曲面集(种子面法拾取所有内表面外表面)，链()，参考(定位参考，拾取坐标系/面)，打勾之后，模型树下重命名为内壁外壁 (2)、复制几何：零件中复制几何，前面发布后边使用，从另一个零件选取复制到零件中来；新建零件，实体，mmns，模型栏的获取数据，点击复制几何，默认选择的仅限发布几何，点击参考，参考模型下打开发布几何创建的prt文件(如果前面没有发布几何，该处不可选)，放置类型(勾选坐标系/面，拾取坐标系/面)，发布几何框内拾取源的内壁/外壁，打勾确认即可 打开文件；仅限发布几何(如果前面没有发布几何，点击该点即发布几何) 参考： 选项： 属性： (3)、合并继承：不一定需要发布几何，是对整个零件进行合并继承的，类似复制几何，但不能指定复制的几何；先选择pat001，点击模型的获取数据，选择合并继承，打开参考模型，选择主控件prt，打勾，然后再右键prt001打开，可看到模型树有合并标识，上栏切换到装配中，点击prt001下的合并标识，右键编辑定义，上栏切换继承按钮，打勾即可，看到prt001下变为继承标识(其栏下，各种特征均出来，方便修改)； 对prt重新自定义约束：点击模型树的继承标识，右键编辑定义，上栏将特征转为外部特征，放置下设置约束类型等，确定之后，继承标识变为外部继承标识； (4)、收缩包络：不一定需要发布几何，是对曲面集进行收缩包络的，类似复制几何，但只能复制曲面集的基准，代表模型外部几何形状；选中prt002，右键激活，模型的获取数据，收缩包络，拾取外部某个面，确定，再次打开prt002，会看到外部面集被选取出来 |
| 模型显示 | 管理视图 视图管理器：也可快捷栏中打开 层： 分解：点击分解(默认是系统分解的), 新建，是，将名称改掉，确定，(如不需要继续新建：编辑，移 除即可)，点击关闭，视图，分解，取消分解，保存即可 定向：可以看到Back、Front等六个标准方向，也可以新建一个自定义的视图方向 全部： 截面：创建剖切视图；点击命令，新建，选择平面，给定截面名称A，Enter键，图中拾取剖切的基准平面，打勾即可；以后观察剖切时，双击管理视图的截面中选择A即可看到剖切面； 分析中的测量的测量距离：测量剖切面上两个零件的间隙； 恢复：去除剖切视图，双击视图管理器栏的截面的无痕截面，点击关闭即可
|
| 将元件添加到组件当中 |

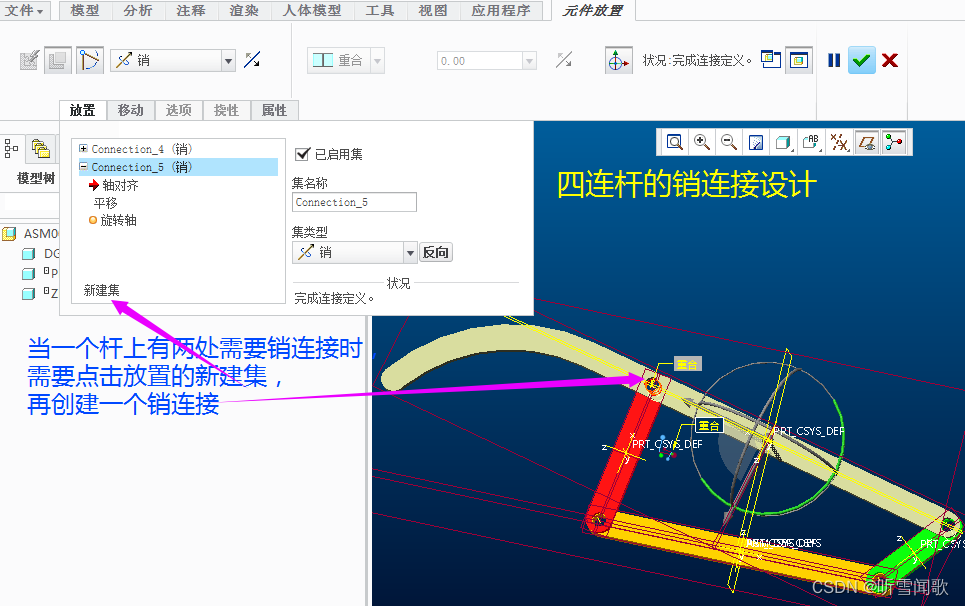

元件放置 约束：自动：自动判断何种约束 距离：给定偏移数值 角度偏移： 平行： 重合： 法向： 共面： 居中： 相切：弧面之间，弧面与平面之间关系 固定：所以约束条件变为全部约束； 默认： 匹配：两个面贴合，面对面(可给予贴合角度) 对齐：选择两条中心轴(或两个平行面，与匹配相反:面面平行) 插入：孔插入圆柱曲面，类似对齐，但选择的是曲面； 坐标系：依次点击两个坐标系，达到完全约束； 相切：配合中至少包含一张曲面；点击两个曲面；如柱与槽面相切 线上点： 曲面上点、边 自动放置：界面至几何情况下，点击命令，拾取图中要装零件的位置1，对话框中选择需要的位置3，点击右移按钮；接着装配，在对话框中点击立即查找，接着拾取要装零件的位置2 旋转地球仪：球心可移动，旋转弧可旋转 装配原则：先将组件放到最近的位置再约束 旧版本 Ctrl+Alt+左键竖直平移元件； Ctrl+Alt+中键旋转元件； Ctrl+Alt+右键平移元件 放置：拾取元件项(未定位)的点线面，再拾取装配项(已定位)相应的点线面，选择两者约束类型；再建一个约束，直至完全约束； 允许假设：约束剩余的自由度，勾选以后会变为完整约束；如旋转不需 再约束，直接勾选允许假说就OK； 移动：运动类型(平移/旋转/调整) 选项： 挠性： 属性： |
| 装配设计中零件修改 | 装配模式下：只允许去除材料和添加孔特征， 拉伸：默认是切除，左栏右键编辑定义可修改拉伸 放置： 选项： 属性： 相交：去除材料时，其组成部分的单个零件是否也去除材料，与拉伸命令相交的各个组件，适于切除材料时保留某个组件；去掉自动更新，设置显示级中将顶级改为零件级，然后相交模型表内，右键移除不想去除材料的零件，打勾即可； 装配设计中的修改：修改之前先进行检查；分析栏下的检查几何,全局干涉，勾选仅零件或仅子装配，点击眼镜，对产生干涉的部分进行零件修改；左栏点击要修改的某零件，右键选择激活(点击asm激活的是整个组件,点击prt激活的是单个零件)，然后对零件修改(可以创建剖切面测量距离，然后调整间距)； |
| 自动化装配 | 记事本参数化装配设计； 新建，记事本(旧版本为布局)，给定名称，确定，纸张默认即可，注释栏下的注释，选择绘制基准轴工具，绘图选择一个自由点，点击绘制基准面(垂直于基准轴)， 元件界面自动化装配(模型栏下模型意图的)：对将要加到组装的零件b，在其导入之前的增加的预约束； (1)、点击，拾取轴/面，放置栏下对零件b进行轴+面约束，然后再切回到装配文件中(点击顶栏的下拉栏，切换)，然后点击模型栏的元件的组装，约束框内自动切换到界面至几何，依次拾取零件a的轴和面，确定即可； (2)、回到装配的零件a中，点击添加组件，添加零件b，点击自动放置，拾取图中要装零件b的位置，对话框中选择需要的位置3，点击右移按钮；若要接着装配，在对话框中点击立即查找，接着拾取要装零件的位置2，关闭，确定即可； 修改截面装配：模型树下点击页脚，界面，INT，右键编辑定义； 放置：约束类型(/重合)； 勾选从属后，显示类型(配对/对齐(与配对相反)/相切)； 标准：打开零件b，标准命令，编辑规则，查找基准平面，值DTM1(在零件a中已创建的那个基准平面DTM1)，确定，打勾即可 属性： |
| 模型树 | (1)、模型树下，点击某个零件 右键打开：可单独修改该零件，赋予材质等便于在组件中区分各个零件 右键编辑定义：即是对该零件进行编辑约束 (2)、模型树栏下的零件方块图标，右上角若有小方块，表示不完全约束，需要右键编辑定义，新建一个约束

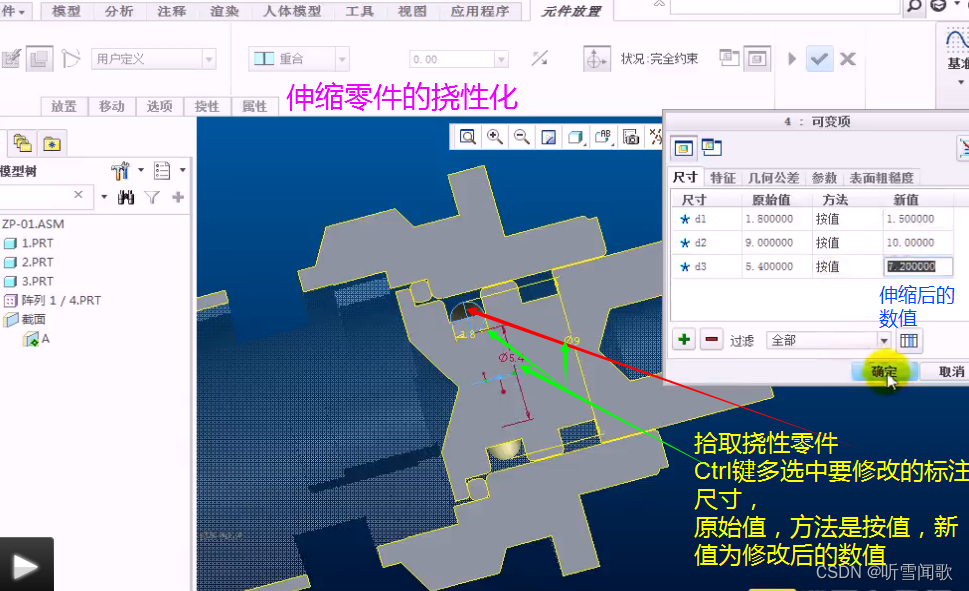

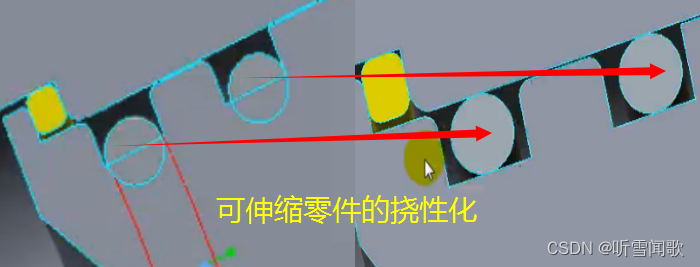

(3)、伸缩零件的挠性化：用于可伸缩零件，如弹簧和O型圈，做完之后，图标上会有弹簧表示；模型树下选择可伸缩零件，右键挠性化，拾取挠性零件(出现的尺寸是以后可变化的量)(此时要点击分析，测量一下要伸缩的尺寸)，Ctrl键多选中要修改的标注尺寸，原始值，方法是按值，新值为修改后的数值
|
| 分解装配图 | 系统自动分解：视图，分解， 编辑位置： 偏距线：得到组件之间的约束蓝色虚线；创建/修改/删除/修改线/ 设置缺省线体/，可选择轴/曲面法向/曲边，得到蓝色关系线， 可删除分解视图/取消分解视图 分解视图/取消分解视图：系统自动分解/还原 手动分解：视图，分解，编辑位置，点击运动参照箭头，选择运动方向 的边，再选择要移动的几个元件，按住拉动即可，保存时默认是 组合好的 分解视图保存：视图，视图管理器，点击分解(默认是系统分解的), 新建，是，将名称改掉，确定，(如不需要继续新建：编辑，移 除即可)，点击关闭，视图，分解，取消分解，保存即可 |
CREO软件之装配设计的常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)
