STM8系列单片机程序的下载方式

原文链接：https://www.yourcee.com/newsinfo/2928510.html

一、概述

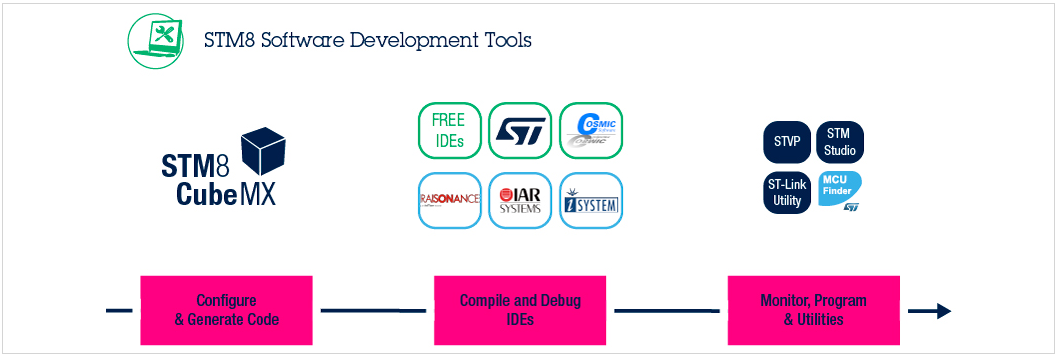

STM8系列单片机程序的硬件下载接口有两种SWIM和UART，而软件下载工具却有很多，常用的有IAR、STVD、STVP、Flash Loader Demonstartor等。

二、SWIM硬件接口下载方式

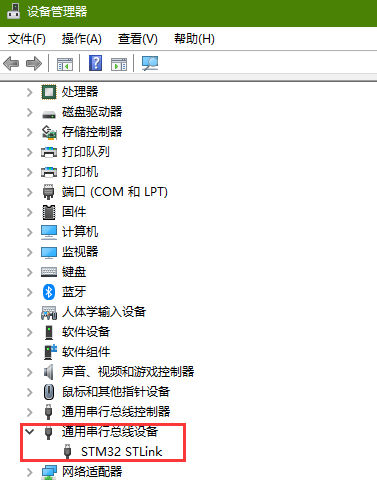

SWIM是通过ST-LINK下载器连接，ST-LINK接入电脑，使用STVP工具软件直接下载。点击下载官网ST-LINK驱动及工具软件并安装好驱动，在设备管理器里面可以看到已安装好。

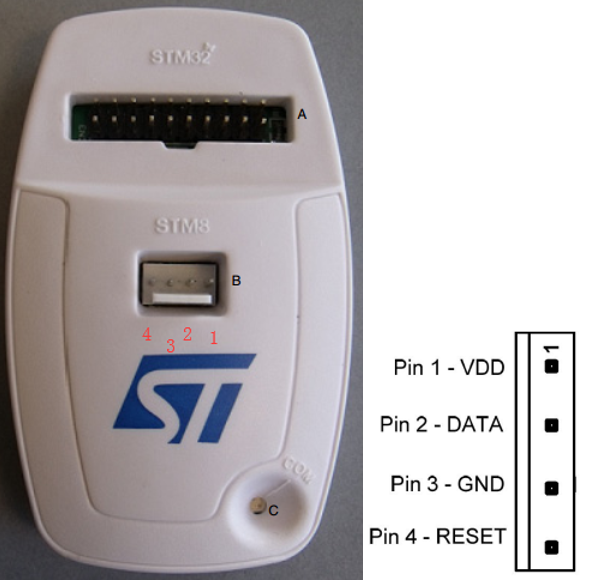

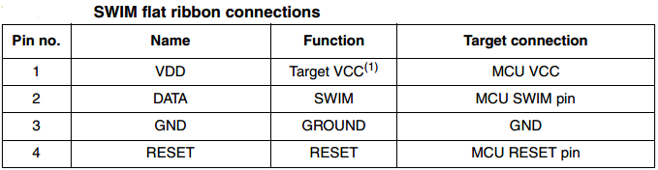

ST-LINK下载器的引脚功能

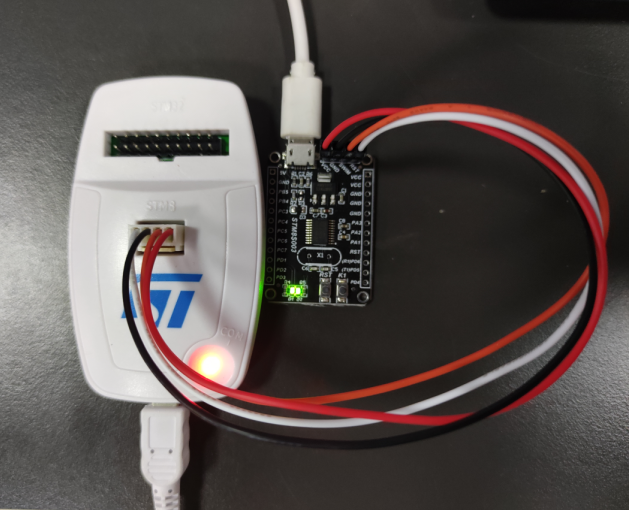

ST-LINK与STM8单片机的接线如下图，下载器的VDD的供电电流较小，开发板最好也单独再供下电

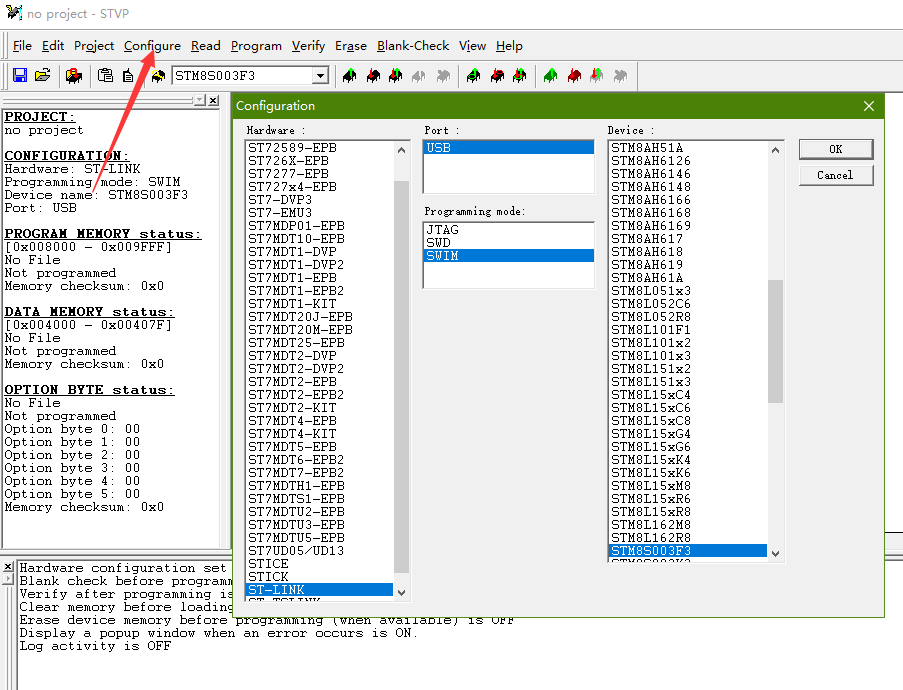

安装并打开STVP下载工具软件，配置好下载器和对应STM8开发板的芯片型号

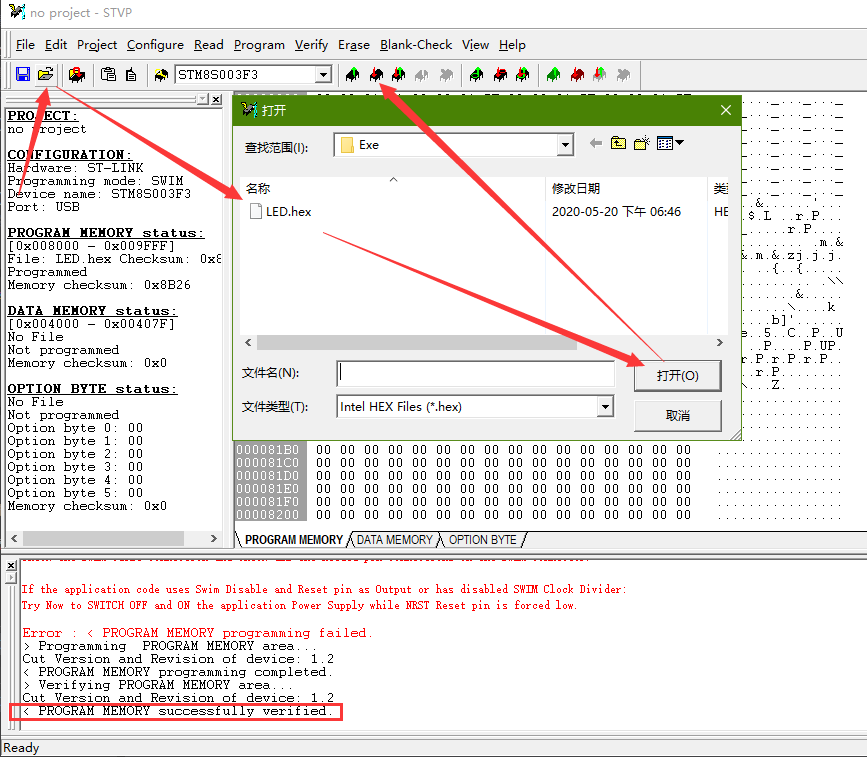

打开编译好的hex文件，点击下载按钮，即可实现程序的下载

三、UART硬件接口下载方式

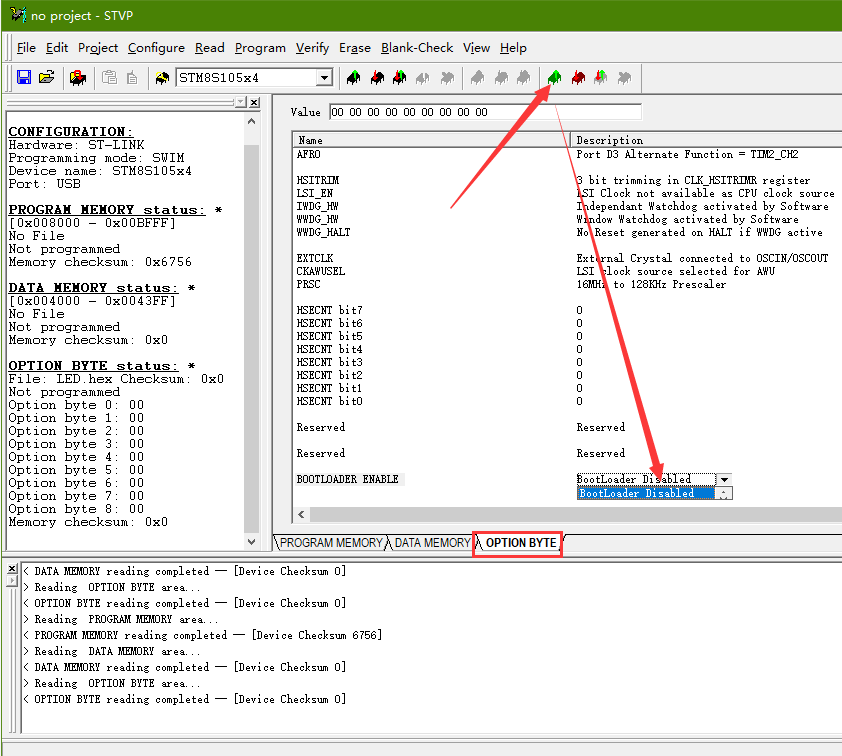

下载前用STVP工具软件读取芯片的选项字节，若发现没有使能BootLoader Enabled选项或者没有出现BOOTLOADER这一行，则该型号的芯片不支持串口下载。

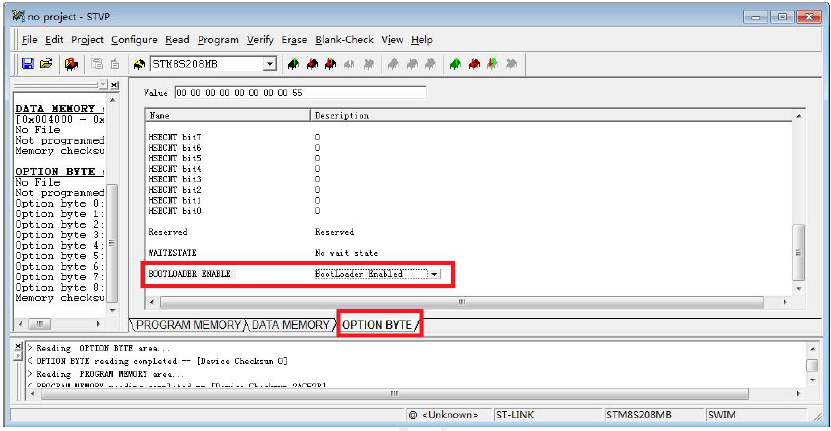

若读取后发现有使能BootLoader Enabled选项，则选择这个功能

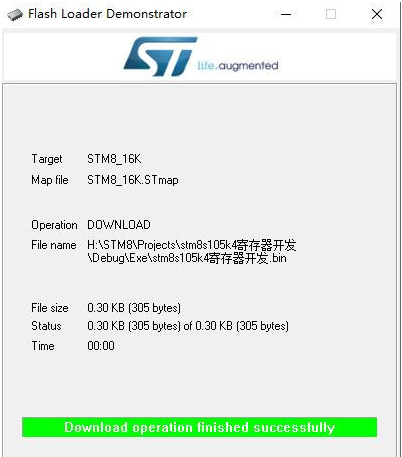

安装打开Flash Loader Demonstartor软件，使用USB转TTL连接好STM8单片机的串口，复位一下STM8单片机，这个下载软件和STM32的串口下载使用的是同一个。

四、总结

STM8系列的单片机程序下载就两种接口，部分型号不支持UART的下载方式，但软件工具多种多样，根据自己的实际操作习惯使用相应的软件工具，推荐使用ST-LINK下载器和IAR IDE下载和调试程序。
