315Mhz RF射频解码 串口输出方案(支持2262/1527多种编码方式）

原文链接：https://www.yourcee.com/newsinfo/2929023.html

一、简介

RF射频解码模块串口直接输出遥控器源码，自动适应震荡电阻参数，可以接单片机对遥控器编码进行判断实现各种控制，还可以接电脑进行串口接收数据，结合上位机编程实现电脑控制。
参数
工作电压：DC 3.3-5.5V
接收距离：空旷距离100m(具体以发射器功率为准）
天线长度：34mm
尺寸:20× 20× 8mm

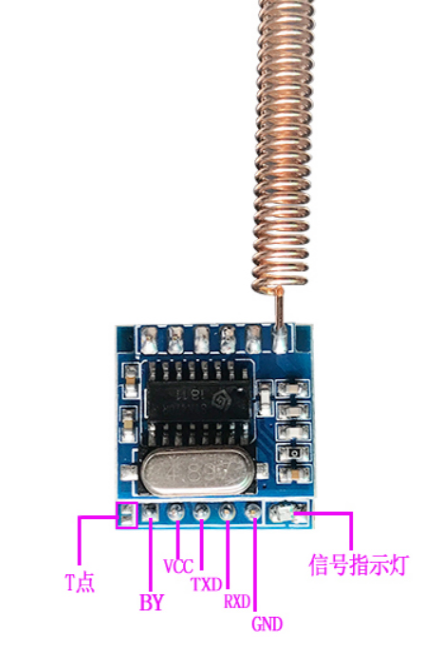

接口

二、使用前准备

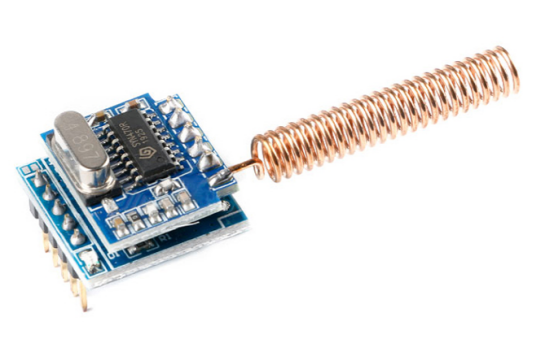

**RF射频解码模块 串口通信315Mhz 解码模块遥控器解码 支持2262/1527**

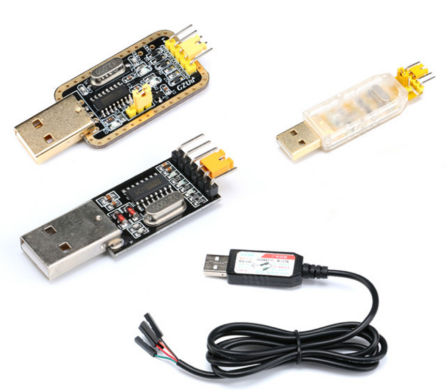

**USB转TTL模块 USB转串口下载线CH340G/RS232升级板刷机板PL2303**

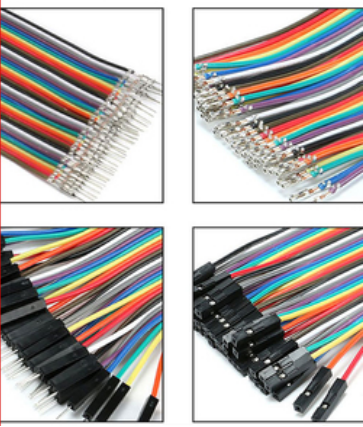

**杜邦线**

RF射频解码模块 串口通信315Mhz 解码模块遥控器解码 支持2262/1527	1个
USB转TTL模块 USB转串口下载线CH340G/RS232升级板刷机板PL2303	1个
杜邦线	若干

三、测试方法

把USB转TTL模块的RX和双频无线解码模块的TX接在一起，TX和RX接在一起。

5V	VCC
GND	GND
TXD	RX
RXD	TX

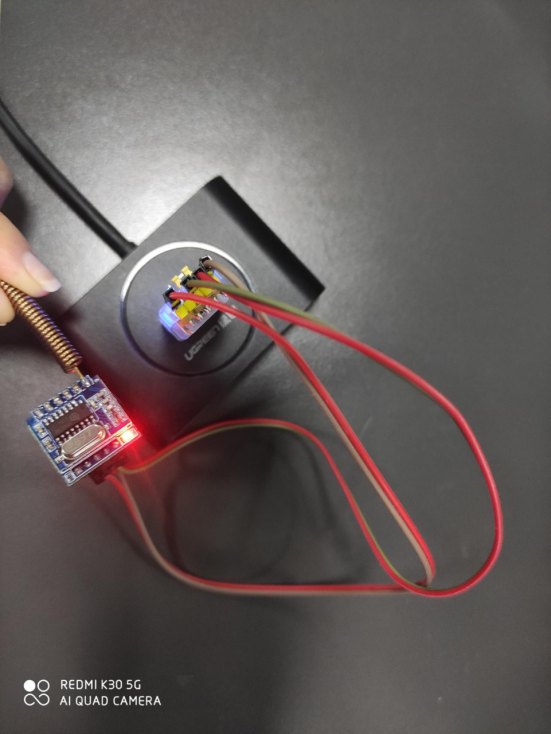

把RF射频解码模块和USB转TTL模块 USB转串口下载线H340G/RS232升级板刷机板PL2303连接在一起，再接到电脑上。如下图所示

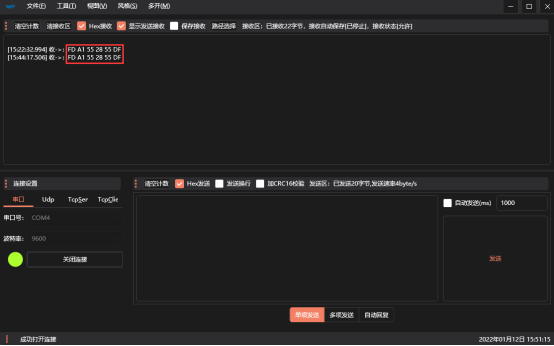

打开串口调试助手，再选择端口，设置波特率为9600，勾选Hex发送和Hex接收。

四、测试现象

默认T点未短接，默认波特率为9600，默认为连续输出解码数据。

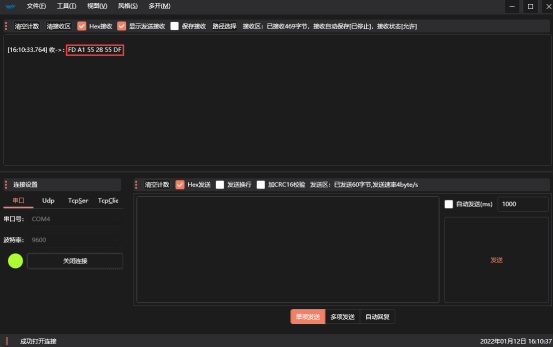

短接T点，只输出一次解码数据。

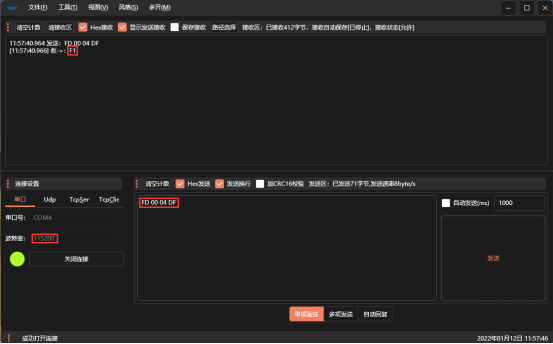

指令为十六进制FD 00 04 DF,设置波特率为115200，修改成功，串口反馈F1，发送数据时左边指示灯闪烁2次。

总结

注意事项：
（1）支持串口波特率：9600bps,19200bps,57600bps,115200bps,默认9600bps。
（2）支持串口单次输出和连续输出。
（3）支持解码芯片型号：2260，2262，2240，2264，1527，1520，SMC918,FP527结尾。
（4）支持解码频率315MHz/433MHz
（5）支持震荡电阻范围为1.8M-5.6M,1527范围170-190K，脉宽要1ms以上。
（6）设置波特率时没有反应要重新上电。
