本文介绍如何使用ESP32驱动1.28寸GC9A01 TFT显示屏播放视频。主要内容包括屏幕引脚定义、程序修改步骤以及接线指南。通过调整程序使其适配ESP32平台，实现自定义视频的播放。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

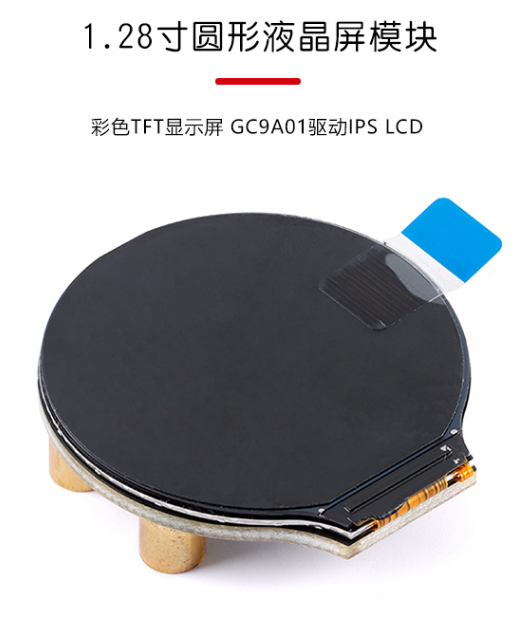

1.28寸GC9A01屏幕

在这里插入图片描述
1.28英寸圆形TFT显示模块内置GC9A01驱动芯片，使用SPI接口通信，其分辨率达240x240，65K彩色显示颜色让屏幕清晰的显示彩色图片，

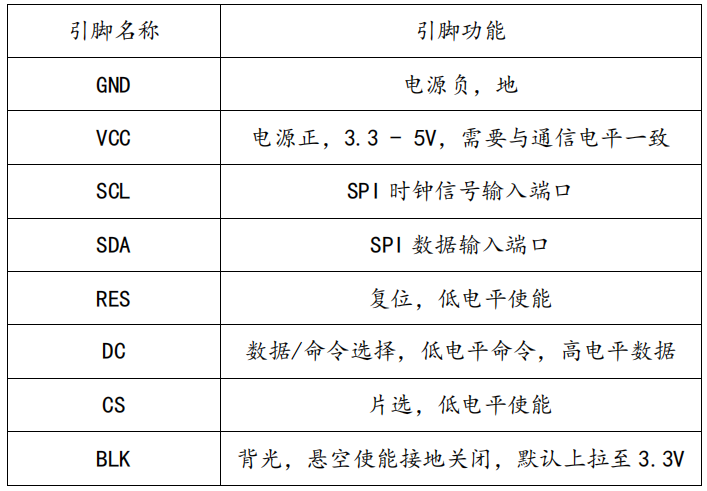

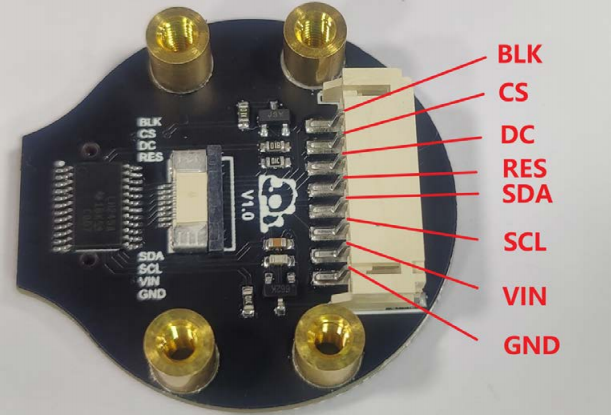

屏幕引脚定义

在这里插入图片描述

程序说明

程序的原文网址是：https://github.com/Myzhazha/ESP-32_GC9A01_JPG；这个是原博主
程序Clock_Demo是播放图片的；Video_Demo是播放视频，我们主要是用Video_Demo来显示视频

程序更改

Video_Demo不能直接用在ESP32上，需要更改一下

1、Arduino_DataBus bus和Arduino_GC9A01 gfx要改成ESP32匹配的

Arduino_DataBus *bus = new Arduino_ESP32SPI(27 /* DC */, 5 /* CS */, SCK, MOSI, MISO, VSPI);
Arduino_GC9A01  *gfx = new Arduino_GC9A01(bus, 33, 1, true);

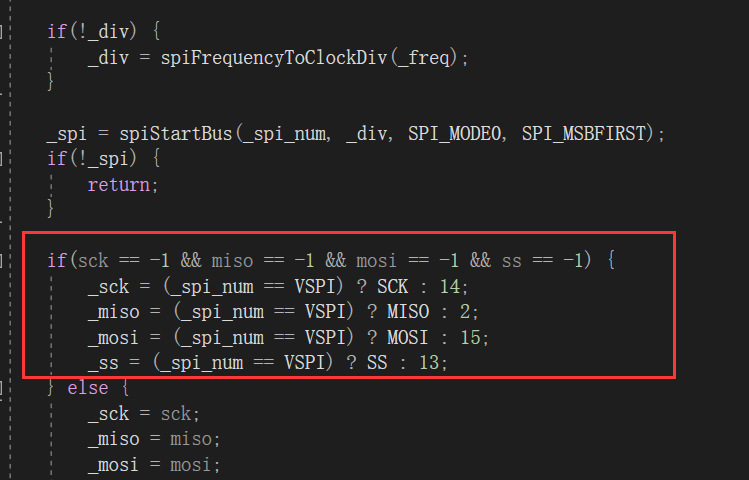

2、SPI库的SPI.cpp文件中的“SPIClass::begin”函数中，引脚定义需要跟程序一致

SPI.cpp的位置是：C:\Users\用户名\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.6\libraries\SPI\src
在这里插入图片描述

#define MISO     2
#define SCK    14  //SCL
#define MOSI    15  //SDA
#define SD_CS   13

#define TFT_CS   5
#define TFT_BLK 22
#define TFT_DC  27
#define TFT_RST 33

3、宏定义中的.mjpeg名要跟TF卡中的一致，这个名字可以自己随便设置

#define MJPEG_FILENAME "/shenlilinghua.mjpeg"

在这里插入图片描述
TF卡不要超过2G

接线

TF卡不能直接接到ESP32上，一般还需要接TF卡模块，或者ESP32自带TF卡座和电路，我的开发板就是自带TF卡座的；

GC9A01	ESP32	TF卡
GND	GND	GND
VCC	3.3V	3.3V
SCL	14	SCK
SDA	15	MOSI
	13	CS
	2	MISO
RES	33
DC	27
CS	5
BLK	22

TF卡的接线需要和程序保持一致

显示效果

2021公司年会

总结

用的这个程序可以播放自己喜欢的视频，非常的有趣，需要程序文件的可以在评论留下邮箱获取
