三种计算开关电源控制器结温的方法

        在设计开关电源时，各种参数的计算以及控制器和无源器件的选取是工作的重点，其中，控制器的结温是需要重点关注的参数之一，因为过高的结温除了会带来安全隐患外，还会影响开关电源的效率。

        前面在分析开关电源功率损耗时，曾提到过开关电源控制器结温会影响其内部 MOSFET 的导通电阻的阻值，进而影响开关电源的效率。接下来，就分析一下开关电源控制器的结温如何计算。

一、功率损耗分析法

        这种方法是借助前面分析的计算开关电源控制器的功率损耗来实现。

        例如，开关电源控制器的功率损耗主要有其内部 Top MOSFET 和 Bottom MOSFET 的传导损耗和开关损耗，以及控制器的其他部分的损耗组成。

        仍是以前文的例子，可以简要计算 LT8650S 上消耗的功率。Buck 变换器的电路参数如表 1 所示。

序号	内容	参数	备注
01	输入电压	VIN = 12V	–
02	输出电压	VOUT = 5V	–
03	输出电流	IOUT = 1A	见说明（1）
04	占空比	D = VOUT/VIN = 0.416	buck 变换器的传递函数
05	PWM 频率	f = 2MHz	–
06	MOSFET 导通电阻	RTOP_MOS = 0.3/12 Ω = 0.025Ω RBOT_MOS = 0.12/8.5 Ω = 0.014Ω	见说明（2）
07	电流纹波的峰值和谷值	Ip = 1.2A Iv = 0.8A	见说明（3）
08	MOSFET 的开关时间	ton+toff = 9ns	见说明（4）
09	无源器件	L = 1uH DCR + ESR = 0.02Ω	–

表 1 Buck 变换器的电路参数

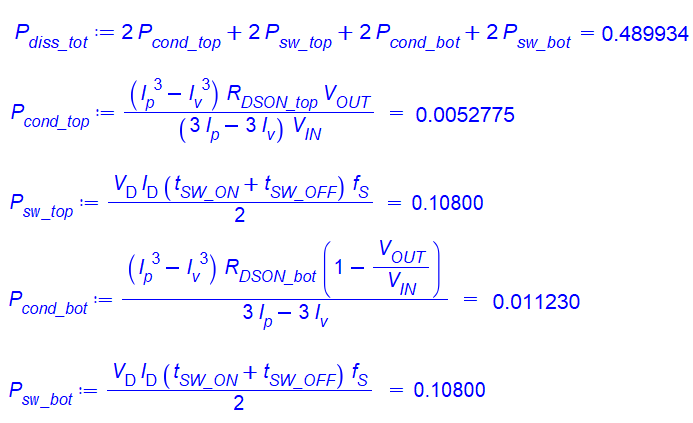

        计算 LT8650S 上消耗的功率为（此功率未包含 LT8650S 上的其他损耗，例如反馈回路，PWM 产生等，所以计算的功率略微偏小）：

图 1 LT8650S 上消耗的功率

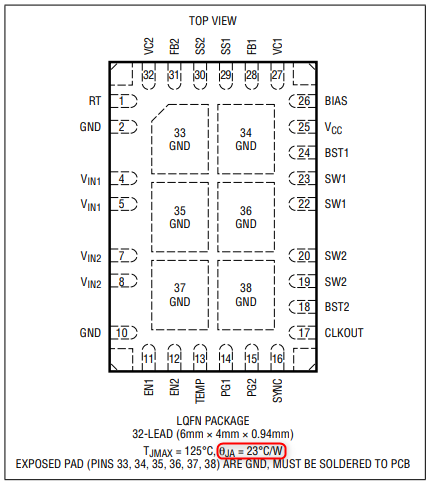

        查看 LT8650S 的 datasheet，其热阻如图 2 所示。

图 2 LT8650S 的热阻参数

        进一步计算 LT8650S 在上述条件下的结温为：Tj = 23 * 0.489934 + 25℃ = 36.2℃；其中，环境温度为 25℃。由于仅计算 LT8650S 内部的 MOSFET 的功率损耗，所以计算出来的控制器结温略微偏小。

二、效率分析法

        这种方法是借助开关电源控制器 datasheet 中给定的效率曲线，在既定的输入输出条件下，计算整个开关电源的功率损耗，再减去无源器件的损耗（电感的传导损耗和磁芯损耗，电容的传导损耗等），从而得到开关电源控制器的功率损耗，再进一步计算出来结温。

        例如，LT8650S 的输出 5V 的情况下的效率曲线如图 4 所示。

图 4 LT8650S 的效率曲线

        并以“94.6% Efficiency at 2A, 5VOUT from 12VIN at 2MHz;”为例计算。

        整个 Buck 变换器的功率损耗（P）为：

        Pout=5V*2A=10W

        Pin=Pout / 94.6%

        P=(1 – 94.6%)*Pin

        P = (1 – 94.6%)*(5V*2A)/94.6% = 0.57W

        减去无源器件的功率损耗：

        P = 0.57 – Pcond_LC = 0.57 – 0.020266 W= 0.549734W

        进一步计算出 LT8650S 的结温为：

        Tj = 23 * 0.549734 + 25℃ = 37.6℃

        这种方法计算出来的 LT8650S 的结温相对比较准确。

三、仿真分析法

        这种方法是借助仿真工具，直接仿真出上述条件下的开关电源控制器的功率损耗，再计算出结温。
