西门子s7-1200组成介绍

show_something

已于 2022-03-16 18:42:01 修改

阅读量2.1k

点赞数

分类专栏： s7-1200 文章标签：西门子 plc s7-1200

于 2022-03-16 17:02:09 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_42420263/article/details/123530384

版权

本文介绍了西门子s7-1200可扩展模块的布局，包括左侧的通信模块和右侧的信号模块。中间部分可插入通讯板和IO板。同时，讨论了数字量输出的两种类型——晶体管和继电器，晶体管适合高速直流控制，而继电器适用于交直流场景。运行指示灯和通信状态也在文中提及。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

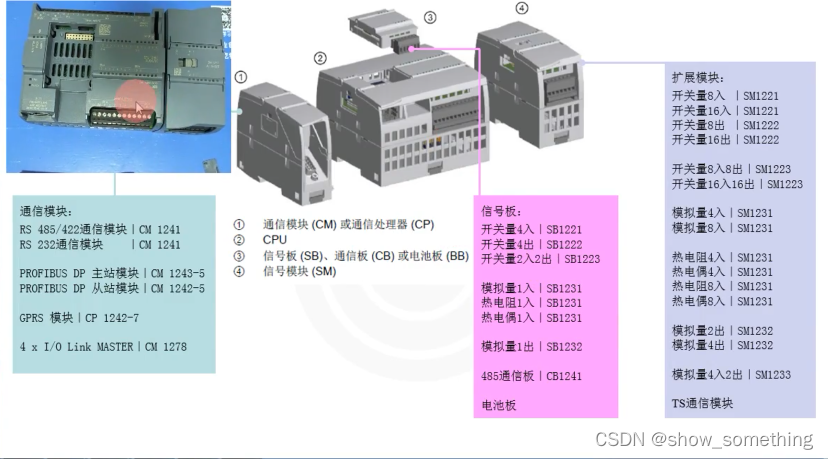

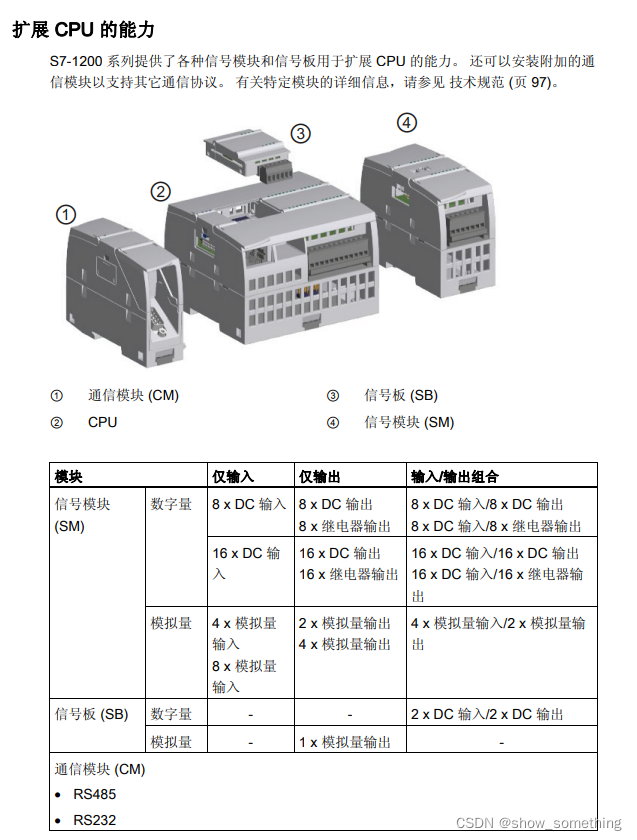

左右两侧皆可插入扩展模块，左插通信模块，右插信号模块，红色箭头指向挡板均可拆卸

中间撬开部分可插通讯板、IO板

数字量输出有晶体管喝继电器输出类型：

晶体管通断速度快，但只能过抵压直流，有极性
继电器通断速度慢，但可以交直流和交流，为无极性触电
若使用高速脉冲输出控制步进或伺服，一定选择晶体管类型

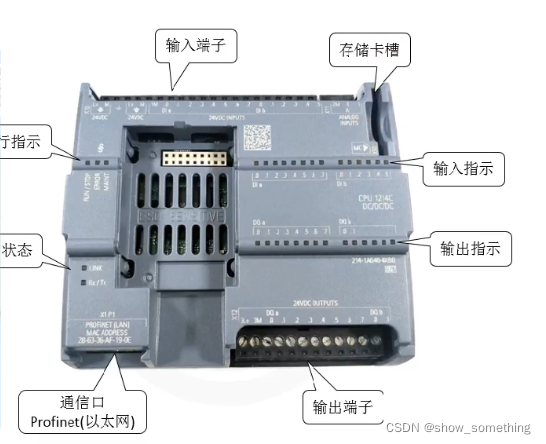

左一为运行指示，下为通信状态
