altium designer 18 调整PCB尺寸大小

最新推荐文章于 2024-08-02 19:52:43 发布

qq_42449786

最新推荐文章于 2024-08-02 19:52:43 发布

阅读量1.7w

点赞数 14

分类专栏： altium 文章标签： altium 入门到精通 pcb设计

本文链接：https://blog.csdn.net/qq_42449786/article/details/84666462

版权

altium 专栏收录该内容

0 篇文章

订阅专栏

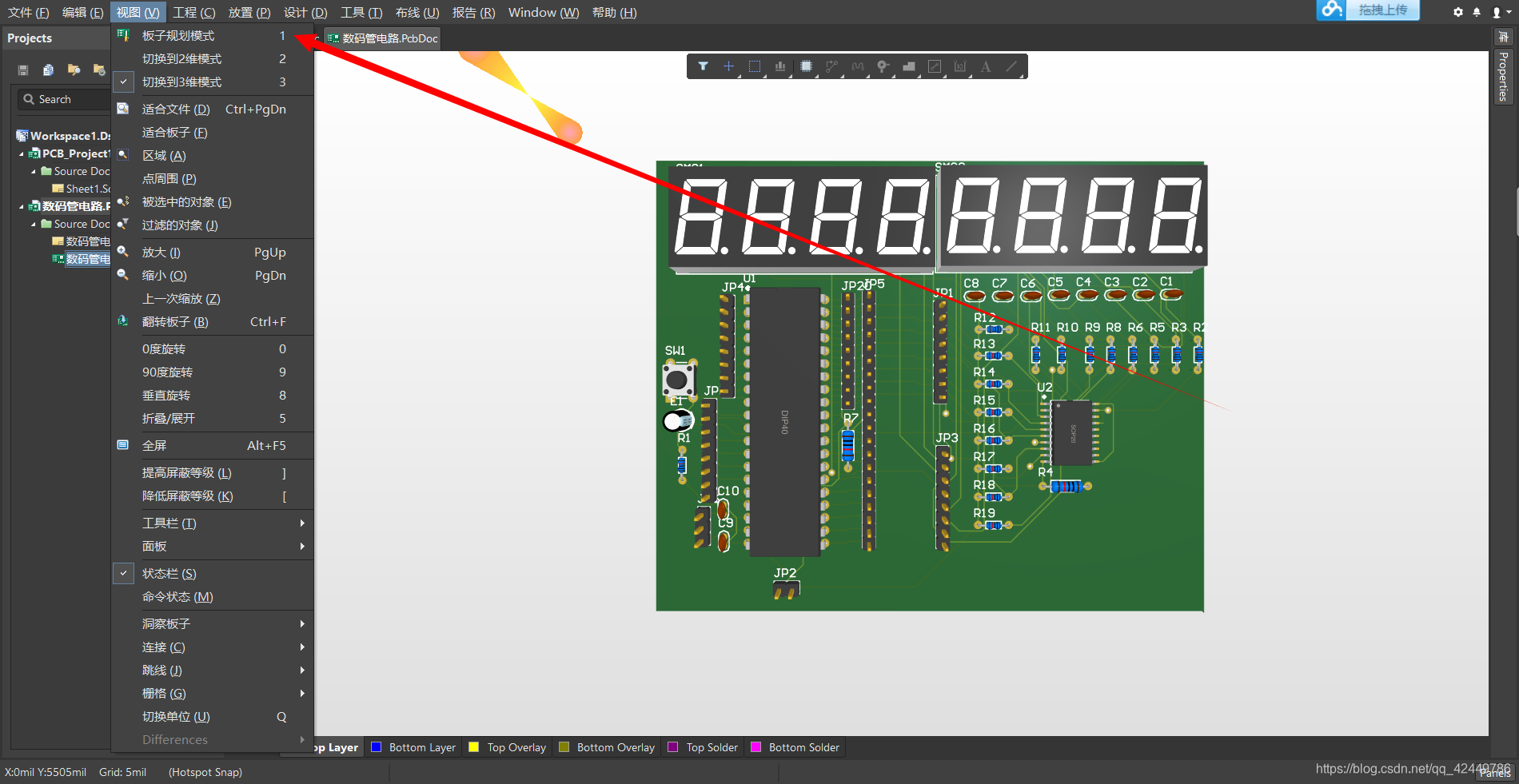

第一步：点击视图
第二步：点击板子规划模式

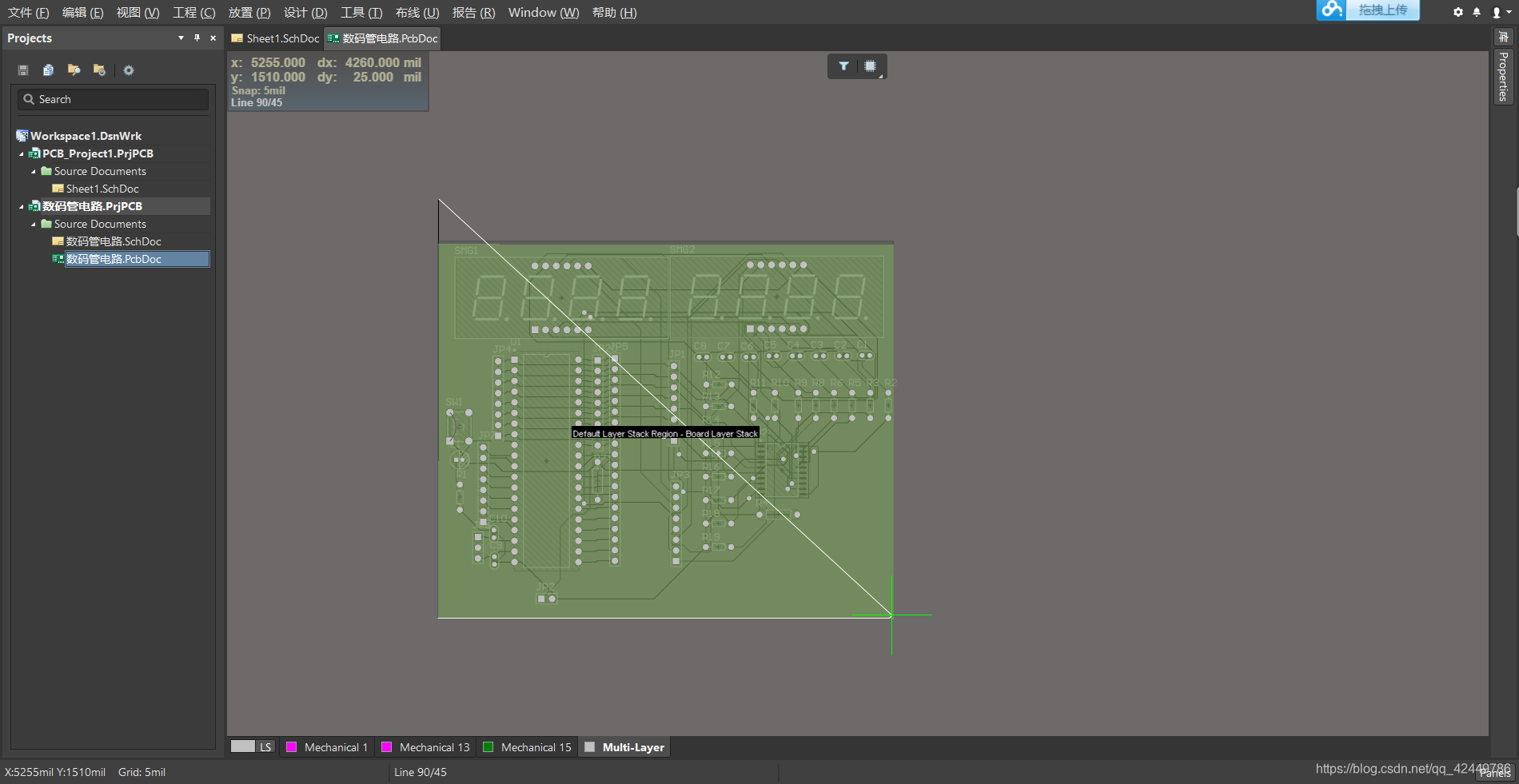

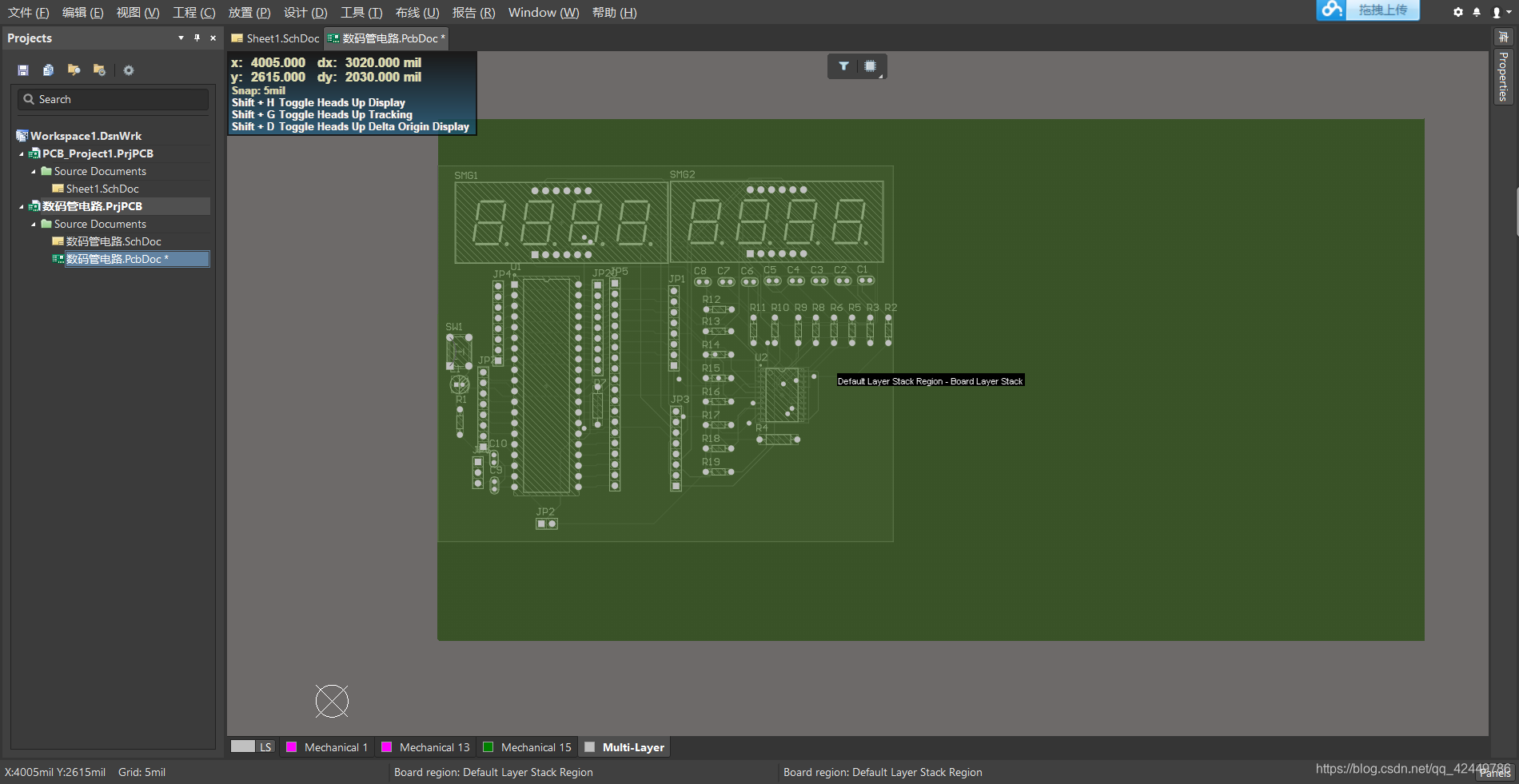

第三步：D+R切换画图，就可以更改尺寸了。
pcb已经画好了，就这样更改最快捷。
在这里插入图片描述
