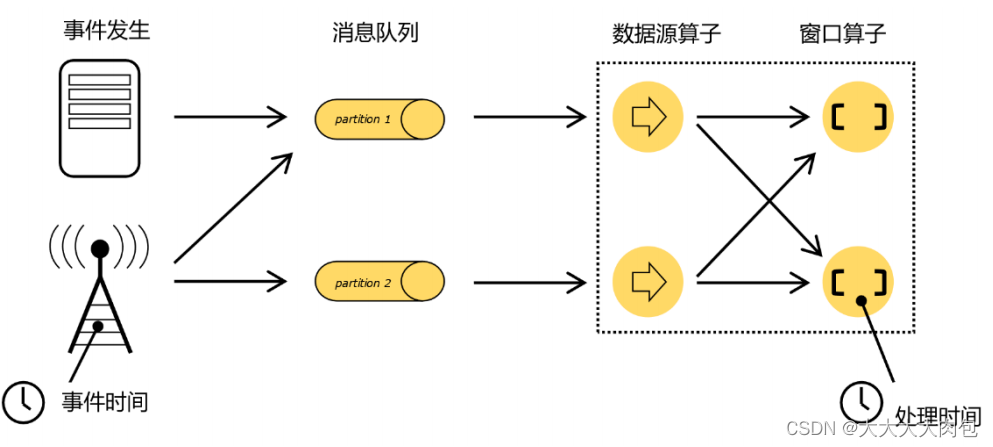

1、时间语义

在流式数据处理的过程中，有两个非常重要的时间点：一个是数据产生的时间，我们把它叫作“事件时间”（Event Time）；另一个是数据真正被处理的时刻，叫作“处理时间”（Processing Time）。我们所定义的窗口操作，到底是以那种时间作为衡量标准，就是所谓的“时间语义”（Notions of Time）。由于分布式系统中网络传输的延迟和时钟漂移，处理时间相对事件发生的时间会有所滞后。

2、水位线（Watermark）

用来衡量事件时间（Event Time）进展的标记，就被称作“水位线”（Watermark）。水位线可以看作一条特殊的数据记录，它是插入到数据流中的一个标记点，主要内容就是一个时间戳，用来指示当前的事件时间。

在实际应用中，一般会采用事件时间语义。而水位线，就是基于事件时间提出的概念。每个事件产生的数据，都包含了一个时间戳，我们直接用一个整数表示。当产生于2 秒的数据到来之后，当前的事件时间就是 2 秒；在后面插入一个时间戳也为 2 秒的水位线，随着数据一起向下游流动。而当 5 秒产生的数据到来之后，同样在后面插入一个水位线，时间戳也为 5，当前的时钟就推进到了 5 秒。这样，如果出现下游有多个并行子任务的情形，我们只要将水位线广播出去，就可以通知到所有下游任务当前的时间进度了。
水位线就像它的名字所表达的，是数据流中的一部分，随着数据一起流动，在不同任务之
间传输。

注意：只有数据的时间戳比当前时钟大，才能推动时钟前进，这时才插入水位线。

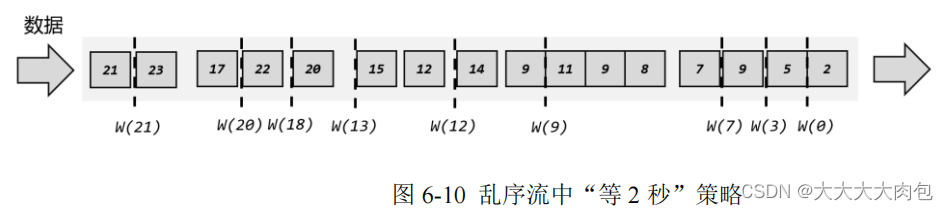

设置延长时间

在乱序的情况下，我们无法正确处理“迟到”的数据。为了让窗口能正确收集到迟到的数据，我们可以等上几秒，也就是用当前已有数据的最大时间戳减去几秒，就是要插入的水位线的时间戳。

如何设置水位线

.assignTimestampsAndWatermarks(
        WatermarkStrategy
          .forBoundedOutOfOrderness[(String, Long)](Duration.ofSeconds(5)) //设置5秒延迟
          .withTimestampAssigner(new SerializableTimestampAssigner[(String, Long)] {
            override def extractTimestamp(element: (String, Long), recordTimestamp: Long): Long = element._2
          })
      )

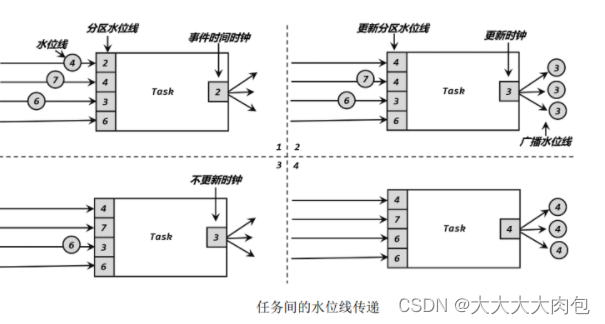

水位线的传递

在实际应用中往往上下游都有多个并行子任务，为了统一推进事件时间的进展，我们要求上游任务处理完水位线、时钟改变之后，要把当前的水位线广播给所有的下游任务。这样，后续任务就不需要依赖原始数据中的时间戳，也可以知道当前事件时间了。

上游并行子任务发来不同的水位线，当前任务会为每一个分区设置一个“分区水位线” （Partition Watermark），这是一个分区时钟；而当前任务自己的时钟，就是所有分区时钟里最小的那个。

水位线的总结

1、水位线是插入到数据流中的一个标记，可以认为是一个特殊的数据
2、水位线主要的内容是一个时间戳，用来表示当前事件时间的进展
3、水位线是基于数据的时间戳生成的
4、水位线的时间戳必须单调递增，以确保任务的事件时间时钟一直向前推进
5、水位线可以通过设置延迟，来保证正确处理乱序数据
5、一个水位线 Watermark(t)，表示在当前流中事件时间已经达到了时间戳 t, 这代表 t 之前的所有数据都到齐了，之后流中不会出现时间戳 t’ ≤ t 的数据
6、水位线在事件时间的世界里面，承担了时钟的角色，是唯一的时间尺度。
7、水位线的默认计算公式：水位线 = 观察到的最大事件时间 – 最大延迟时间 – 1 毫秒。
8、在数据流开始之前，Flink 会插入一个大小是负无穷大的水位线，而在数据流结束时，Flink 会插入一个正无穷大)的水位线，保证所有的窗口闭合以及所有的定时器都被触发。
9、对于离线数据集，Flink 也会将其作为流读入，也就是一条数据一条数据的读取。在这种情况下，Flink 对于离线数据集，只会插入两次水位线，也就是在最开始处插入负无穷大的水位线，在结束位置插入一个正无穷大的水位线。因为只需要插入两次水位线，就可以保证计算的正确，无需在数据流的中间插入水位线了。

3、窗口（Window）

把无界流进行切分，每一段数据分别进行聚合，结果只输出一次。这就相当于将无界流的聚合转化为了有界数据集的聚合，这就是所谓的“窗口”（Window）聚合操作。

然而如果我们采用事件时间语义，就会有些费解了。由于有乱序数据，我们需要设置一个
延迟时间来等所有数据到齐。我们可以设置延迟时间为 2 秒。

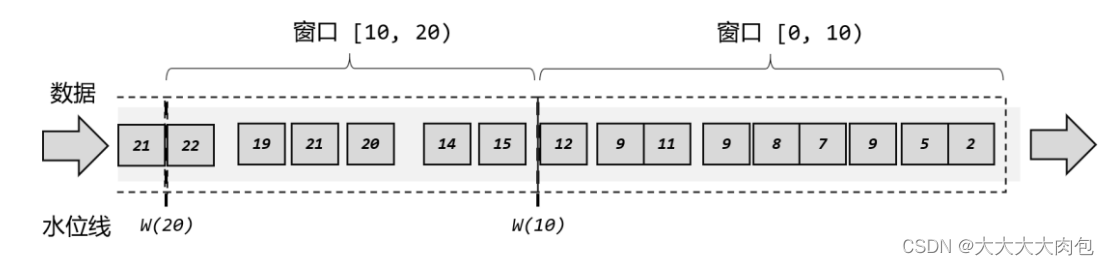

但是这样一来，0~10 秒的窗口不光包含了迟到的 9 秒数据，连 11 秒和 12 秒的数据也包含进去了。我们为了正确处理迟到数据，结果把早到的数据划分到了错误的窗口——最终结果都是错误的。

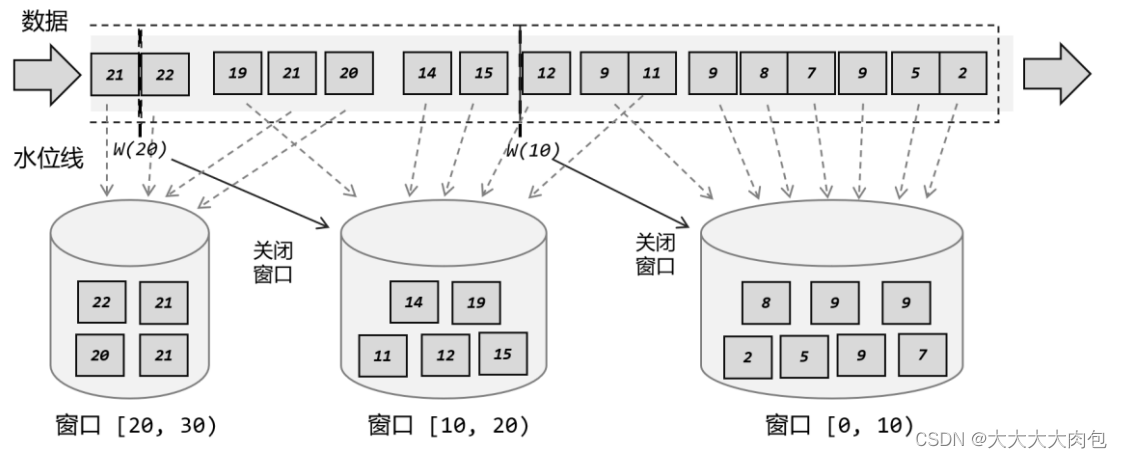

在 Flink 中，窗口其实并不是一个“框”，流进来的数据被框住了就只能进这一个窗口。相比之下，我们应该把窗口理解成一个“桶”。在 Flink 中，窗口可以把流切割成有限大小的多个“存储桶”（bucket)；每个数据都会分发到对应的桶中，当到达窗口结束时间时，就对每个桶中收集的数据进行计算处理。

4、窗口的分类

4.1、按照驱动类型分类

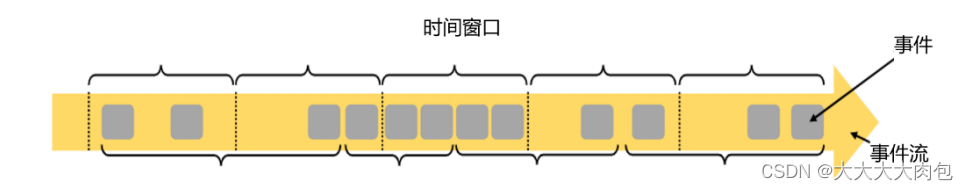

我们最容易想到的就是按照时间段去截取数据，这种窗口就叫作“时间窗口”（Time Window）。这在实际应用中最常见。除了由时间驱动之外，窗口其实也可以由数据驱动，也就是说按照固定的个数，来截取一段数据集，这种窗口叫作“计数窗口”（Count Window）。

4.2、按照窗口分配数据的规则分类

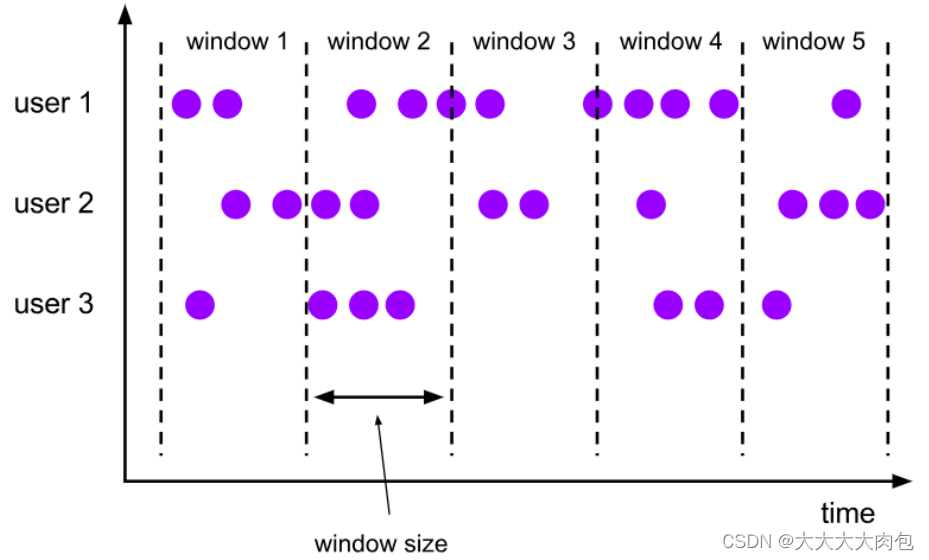

（1）滚动窗口（Tumbling Windows）
滚动窗口有固定的大小，是一种对数据进行“均匀切片”的划分方式。窗口之间没有重叠，也不会有间隔，是“首尾相接”的状态。如果我们把多个窗口的创建，看作一个窗口的运动，那就好像它在不停地向前“翻滚”一样。这是最简单的窗口形式，我们之前所举的例子都是滚动窗口。也正是因为滚动窗口是“无缝衔接”，所以每个数据都会被分配到一个窗口，而且只会属于一个窗口。
滚动窗口可以基于时间定义，也可以基于数据个数定义；需要的参数只有一个，就是窗口的大小（window size）。比如我们可以定义一个长度为 1 小时的滚动时间窗口，那么每个小时就会进行一次统计；或者定义一个长度为 10 的滚动计数窗口，就会每 10 个数进行一次统计。

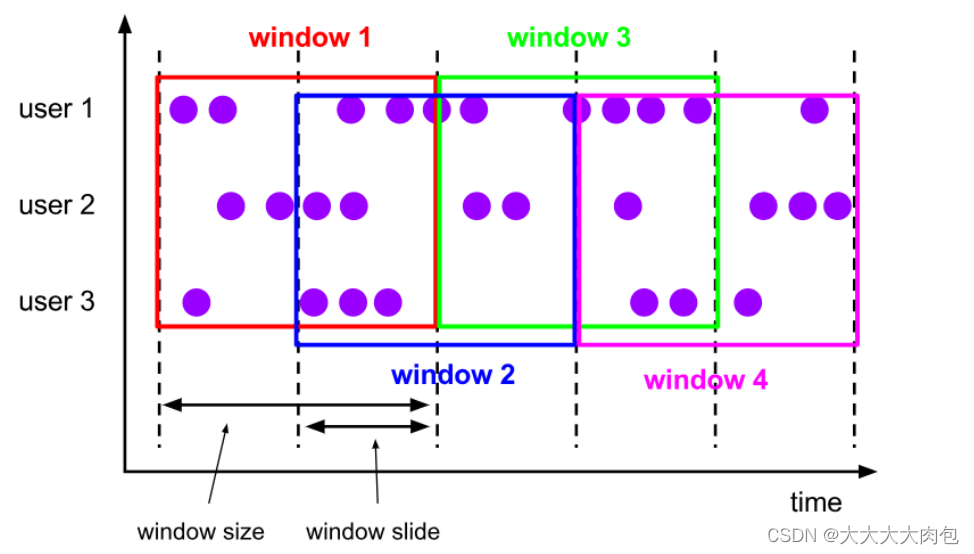

（2）滑动窗口（Sliding Windows）
滑动窗口的大小也是固定的。区别在于，窗口之间并不是首尾相接的，而是可以“错开”一定的位置。如果看作一个窗口的运动，那么就像是向前小步“滑动”一样。既然是向前滑动，那么每一步滑多远，就也是可以控制的。所以定义滑动窗口的参数有两个：除去窗口大小（window size）之外，还有一个“滑动步长”（window slide），它其实就代表了窗口计算的频率。滑动的距离代表了下个窗口开始的时间间隔，而窗口大小是固定的，所以也就是两个窗口结束时间的间隔；窗口在结束时间触发计算输出结果，那么滑动步长就代表了计算频率。例如，我们定义一个长度为 1 小时、滑动步长为 5 分钟的滑动窗口，那么就会统计 1 小时内的数据，每 5 分钟统计一次。同样，滑动窗口可以基于时间定义，也可以基于数据个数定义。

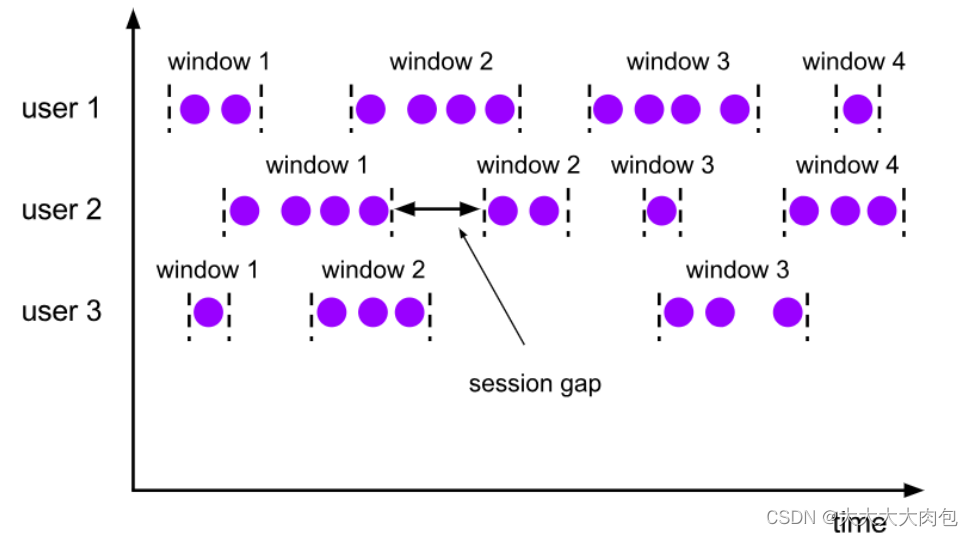

（3）会话窗口（Session Windows）
数据来了之后就开启一个会话窗口，如果接下来还有数据陆续到来，那么就一直保持会话；如果一段时间一直没收到数据，那就认为会话超时失效，窗口自动关闭。会话窗口只能基于时间来定义。在 Flink 底层，对会话窗口的处理会比较特殊：每来一个新的数据，都会创建一个新的会话窗口；然后判断已有窗口之间的距离，如果小于给定的 size，就对它们进行合并（merge）操作。在 Window 算子中，对会话窗口会有单独的处理逻辑。

（4）全局窗口（Global Windows）
“全局窗口”，这种窗口全局有效，会把相同 key 的所有数据都分配到同一个窗口中；说直白一点，就跟没分窗口一样。无界流的数据永无止尽，所以这种窗口也没有结束的时候，默认是不会做触发计算的。如果希望它能对数据进行计算处理，还需要自定义“触发器”（Trigger）。

5、窗口 API的使用

5.1、按键分区（Keyed）和非按键分区（Non-Keyed）

在定义窗口操作之前，首先需要确定，到底是基于按键分区（Keyed）的数据流 KeyedStream
来开窗，还是直接在没有按键分区的 DataStream 上开窗。也就是说，在调用窗口算子之前，
是否有 keyBy 操作。

（1）按键分区窗口（Keyed Windows）
经过按键分区 keyBy 操作后，数据流会按照 key 被分为多条逻辑流（logical streams），这就是 KeyedStream。基于 KeyedStream 进行窗口操作时, 窗口计算会在多个并行子任务上同时执行。相同 key 的数据会被发送到同一个并行子任务，而窗口操作会基于每个 key 进行单独的处理。所以可以认为，每个 key 上都定义了一组窗口，各自独立地进行统计计算。在代码实现上，我们需要先对 DataStream 调用.keyBy()进行按键分区，然后再调用.window()定义窗口。

stream.keyBy(...)
 .window(...)

（2）非按键分区（Non-Keyed Windows）
如果没有进行 keyBy，那么原始的 DataStream 就不会分成多条逻辑流。这时窗口逻辑只能在一个任务（task）上执行，就相当于并行度变成了 1。所以在实际应用中一般不推荐使用这种方式。

stream.windowAll(...)

5.2、代码中窗口 API 的调用

有了前置的基础，接下来我们就可以真正在代码中实现一个窗口操作了。简单来说，窗口
操作主要有两个部分：窗口分配器（Window Assigners）和窗口函数（Window Functions）。

stream.keyBy(<key selector>)
 .window(<window assigner>)
 .aggregate(<window function>)

6、窗口分配器（Window Assigners）

定义窗口分配器（Window Assigners）是构建窗口算子的第一步，它的作用就是定义数据应该被“分配”到哪个窗口。窗口分配器其实就是在指定窗口的类型。窗口分配器最通用的定义方式，就是调用.window()方法。这个方法需要传入一个WindowAssigner 作为参数，返 WindowedStream。如果是非按键分区窗口，那么直接调用.windowAll()方法，同样传入一个 WindowAssigner，返回的是 AllWindowedStream。窗口按照驱动类型可以分成时间窗口和计数窗口，而按照具体的分配规则，又有滚动窗口、滑动窗口、会话窗口、全局窗口四种。

6.1、时间窗口

（1）滚动处理时间窗口
窗口分配器由类 TumblingProcessingTimeWindows 提供，需要调用它的静态方法.of()。

stream.keyBy(...)
.window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
.aggregate(...)

（2）滑动处理时间窗口
窗口分配器由类 SlidingProcessingTimeWindows 提供，同样需要调用它的静态方法.of()。

stream.keyBy(...)
.window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5)))
.aggregate(...)

（3）处理时间会话窗口
窗口分配器由类 ProcessingTimeSessionWindows 提供，需要调用它的静态方法.withGap()或者.withDynamicGap()。

stream.keyBy(...)
.window(ProcessingTimeSessionWindows.withGap(Time.seconds(10)))
.aggregate(...)

（4）滚动事件时间窗口
窗口分配器由类 TumblingEventTimeWindows 提供，用法与滚动处理事件窗口完全一致。

stream.keyBy(...)
.window(TumblingEventTimeWindows.of(Time.seconds(5)))
 .aggregate(...)

（5）滑动事件时间窗口
窗口分配器由类 SlidingEventTimeWindows 提供，用法与滑动处理事件窗口完全一致。

stream.keyBy(...)
.window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))
.aggregate(...)

（6）事件时间会话窗口
窗口分配器由类 EventTimeSessionWindows 提供，用法与处理事件会话窗口完全一致。

stream.keyBy(...)
.window(EventTimeSessionWindows.withGap(Time.seconds(10)))
.aggregate(...)

6.2、计数窗口

（1）滚动计数窗口
滚动计数窗口只需要传入一个长整型的参数 size，表示窗口的大小。

stream.keyBy(...)
.countWindow(10)

（2）滑动计数窗口

与滚动计数窗口类似，不过需要在.countWindow()调用时传入两个参数：size 和 slide，前者表示窗口大小，后者表示滑动步长。

stream.keyBy(...)
.countWindow(10，3)

6.3、全局窗口

全局窗口是计数窗口的底层实现，一般在需要自定义窗口时使用。它的定义同样是直接调用.window()，分配器由 GlobalWindows 类提供。

stream.keyBy(...)
.window(GlobalWindows.create());

7、窗口函数（Window Functions）

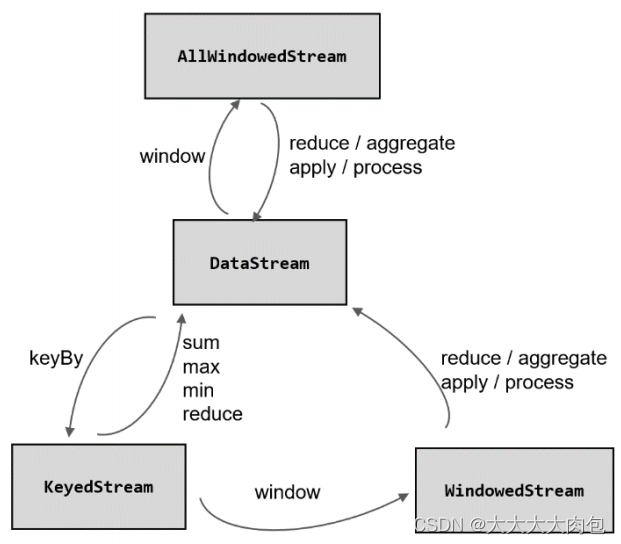

经窗口分配器处理之后，数据可以分配到对应的窗口中，而数据流经过转换得到的数据类型是 WindowedStream。这个类型并不是 DataStream，所以并不能直接进行其他转换，而必须进一步调用窗口函数，对收集到的数据进行处理计算之后，才能最终再次得到 DataStream。

7. 1、ReduceFunction

env.addSource(consumer)
    .map(f => {
        println(f)
            User(f.split(",")(0), f.split(",")(1).toInt, f.split(",")(2).toLong)
        })
    .assignTimestampsAndWatermarks(new AscendingTimestampExtractor[User] {
        override def extractAscendingTimestamp(element: User): Long = element.timestamp
        })
    .keyBy(_.userId)
    .window(TumblingEventTimeWindows.of(Time.seconds(10)))
    // reduce 返回的类型，应该和输入的类型一样
    // 这里统计的是每个窗口，每个userId 出现的次数，timestamp 是没用的，给了0值
    .reduce { (v1, v2) => User(v1.userId, v1.count + v2.count, 0) }
    .print()

7.2、AggregateFunction

AggregateFunction 比 ReduceFunction 更加的通用，它有三个参数，一个输入类型（IN），一个累加器（ACC），一个输出类型（OUT）。输入类型，就是输入流的类型。接口中有一个方法，可以把输入的元素和累加器累加。并且可以初始化一个累加器，然后把两个累加器合并成一个累加器，获得输出结果。

env.addSource(consumer)
      .map(f => {
        println(f)
        User(f.split(",")(0), f.split(",")(1).toInt, f.split(",")(2).toLong)
      })
      .assignTimestampsAndWatermarks(new AscendingTimestampExtractor[User] {
        override def extractAscendingTimestamp(element: User): Long = element.timestamp
      })
      .keyBy(_.userId)
      .window(TumblingEventTimeWindows.of(Time.seconds(10)))
      // 使用 aggregate 来计算
      .aggregate(new MyAggregateFunction)
      .print()



class MyAggregateFunction extends AggregateFunction[User, User, (String, Int)] {
    override def createAccumulator(): User = User("", 0, 0)

    override def add(value: User, accumulator: User): User = User(value.userId, value.count + accumulator.count, 0)

    override def getResult(accumulator: User): (String, Int) = (accumulator.userId, accumulator.count)

    override def merge(a: User, b: User): User = User(a.userId, a.count + b.count, 0)
  }

7.3、ProcessWindowFunction

ProcessWindowFunction 有一个 Iterable 迭代器，用来获得窗口中所有的元素。有一个上下文对象用来获得时间和状态信息，比其他的窗口函数有更大的灵活性。

但是这样做损耗了一部分性能和资源，因为元素不能增量聚合，相反，在触发窗口计算时，Flink 需要在内部缓存窗口的所有元素。

env.addSource(consumer)
      .map(f => {
        println(f)
        User(f.split(",")(0), f.split(",")(1).toInt, f.split(",")(2).toLong)
      })
      .assignTimestampsAndWatermarks(new AscendingTimestampExtractor[User] {
        override def extractAscendingTimestamp(element: User): Long = element.timestamp
      })
      .keyBy(_.userId)
      .window(TumblingEventTimeWindows.of(Time.seconds(10)))
    // 使用 ProcessFunction 来处理整个窗口数据
      .process(new MyProcessFunction())
      .print()

class MyProcessFunction extends ProcessWindowFunction[User, String, String, TimeWindow] {
    override def process(key: String, context: Context, elements: Iterable[User], out: Collector[String]): Unit = {
      var count = 0
      // 遍历，获得窗口所有数据
      for (user <- elements) {
        println(user)
        count += 1
      }
      out.collect(s"Window ${context.window} , count : ${count}")
    }
  }

7.4、ProcessWindowFunction 结合其他函数一起计算

使用 ReduceFunction 和 AggregateFunction 进行增量计算，计算的结果输出给 ProcessWindowFunction，然后可以使用 context 附加输出一些元数据信息，比如当前窗口信息、当前水印、当前的processTime等等。

如下：我们使用 ReduceFunction 来计算每个窗口的 count 最小值，然后输出最小值和这个窗口的开始时间：

env.addSource(consumer)
    .map(f => {
        println(f)
            User(f.split(",")(0), f.split(",")(1).toInt, f.split(",")(2).toLong)
        })
    .assignTimestampsAndWatermarks(new AscendingTimestampExtractor[User] {
        override def extractAscendingTimestamp(element: User): Long = element.timestamp
        })
    .keyBy(_.userId)
    .window(TumblingEventTimeWindows.of(Time.seconds(10)))
    // 使用 reduce 和 processWindowFunction
    .reduce(new MyReduceFunction, new MyProcessFunction)
    .print()


class MyReduceFunction extends ReduceFunction[User] {
    override def reduce(value1: User, value2: User): User = {
      if (value1.count > value2.count) value2
      else value1
    }
  }

  class MyProcessFunction extends ProcessWindowFunction[User, (Long, User), String, TimeWindow] {
    override def process(key: String, context: Context, elements: Iterable[User], out: Collector[(Long, User)]): Unit = {
      val min = elements.iterator.next
      out.collect((context.window.getStart, min))
    }
  }

8、其他 API

8.1、触发器（Trigger）

触发器主要是用来控制窗口什么时候触发计算。所谓的“触发计算”，本质上就是执行窗
口函数，所以可以认为是计算得到结果并输出的过程。基于 WindowedStream 调用.trigger()方法，就可以传入一个自定义的窗口触发器（Trigger）。

stream.keyBy(...)
 .window(...)
 .trigger(new MyTrigger())

8.2、移除器（Evictor）

移除器主要用来定义移除某些数据的逻辑。基于 WindowedStream 调用.evictor()方法，就可以传入一个自定义的移除器（Evictor）。Evictor 是一个接口，不同的窗口类型都有各自预实现的移除器。

stream.keyBy(...)
 .window(...)
 .evictor(new MyEvictor())

Evictor 接口定义了两个方法：
evictBefore()：定义执行窗口函数之前的移除数据操作
evictAfter()：定义执行窗口函数之后的以处数据操作
默认情况下，预实现的移除器都是在执行窗口函数（window fucntions）之前移除数据的。

8.3、允许延迟（Allowed Lateness）

在事件时间语义下，窗口中可能会出现数据迟到的情况。这是因为在乱序流中，水位线
（watermark）并不一定能保证时间戳更早的所有数据不会再来。当水位线已经到达窗口结束时间时，窗口会触发计算并输出结果，这时一般也就要销毁窗口了；如果窗口关闭之后，又有本属于窗口内的数据姗姗来迟，默认情况下就会被丢弃。为了解决迟到数据的问题，Flink 提供了一个特殊的接口，可以为窗口算子设置一个“允许的最大延迟”（Allowed Lateness）。也就是说，我们可以设定允许延迟一段时间，在这段时间内，窗口不会销毁，继续到来的数据依然可以进入窗口中并触发计算。直到水位线推进到了窗口结束时间 + 延迟时间，才真正将窗口的内容清空，正式关闭窗口。

stream.keyBy(...)
 .window(TumblingEventTimeWindows.of(Time.hours(1)))
 .allowedLateness(Time.minutes(1))

8.4、将迟到的数据放入侧输出流

我们自然会想到，即使可以设置窗口的延迟时间，终归还是有限的，后续的数据还是会被丢弃。Flink 还提供了另外一种方式处理迟到数据。我们可以将未收入窗口的迟到数据，放入“侧输出流”（side output）进行另外的处理。所谓的侧输出流，相当于是数据流的一个“分支”，这个流中单独放置那些错过了该上的车、本该被丢弃的数据。基于 WindowedStream 用.sideOutputLateData() 方法，就可以实现这个功能。方法需要传入一个“输出标签”（OutputTag），用来标记分支的迟到数据流。因为保存的就是流中的原始数据，所以 OutputTag 的类型与流中数据类型相同。


SingleOutputStreamOperator<AggResult> winAggStream = stream.keyBy(...)
 .window(TumblingEventTimeWindows.of(Time.hours(1))) .sideOutputLateData(outputTag)
.aggregate(new MyAggregateFunction())
DataStream<Event> lateStream = winAggStream.getSideOutput(outputTag);
