FDTD基础仿真（一）结构的建立

由于能力有限，文章存在的不足之处恳请读者指出并告知我，我们一起学习一起进步。

FDTD 基础介绍

（Finite difference time domain）有限差分时域法

是解决复杂几何形态的麦克斯韦方程组的优秀方法，是一种在时间域仿真的方法，核心是将电场或磁场在时间域做离散。

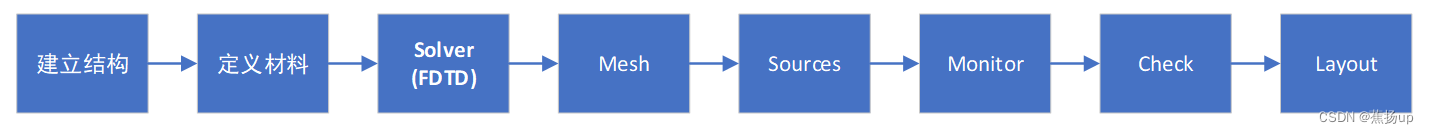

FDTD仿真系统的建立

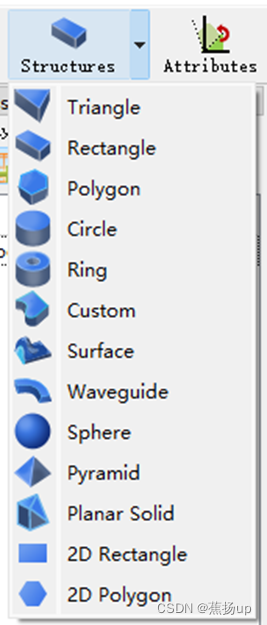

一、structures结构的建立

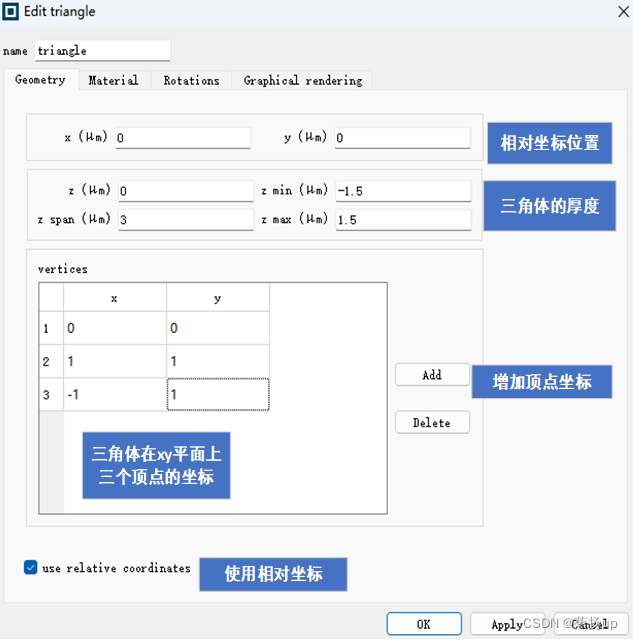

1、triangle 建立三角体结构

• 首先确定相对坐标系的位置

• 结构材料的选择

Material

Object defined dielectric 对象定义的电介质

折射率的设置

1. index 输入1个数值时表示均匀地各向异性材料；用，隔开三个值表示对角各向异性，如1,2,3,表示在x方向上的折射率为1，在y方向上的折射率为2，在z方向上的折射率为3；也可以定义随空间变化的折射率分布，用；分隔开，如sin(x);y;3。
2. 材料中分为三类材料模型CRC、Johnson、Palik

             CRC：复杂光学模型，提供提供准确的金属参数（近红外、可见光），几十~几百THz较为准确；

              Johnson：简化模型，适用于中低频范围（红外、可见光），计算效率高；

              Palik：基于实验数据的模型，提供广泛的金属材数据，适用于多个频段和波长范围。

              Etch部分材料去除，折射率一般与背景折射率相同。

• Rotations 结构旋转设置

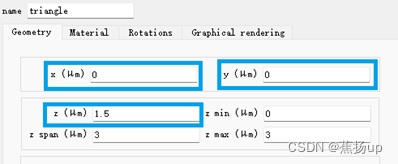

结构的旋转以相对坐标的三个点为原点

选择x时，以x轴为旋转轴，按一定旋转度数顺时针旋转（Y和X轴同理）。

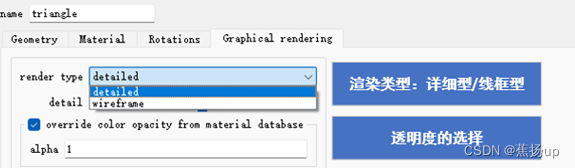

• Graphical render图形渲染

渲染类型：详细型和线框型

2 其余结构的建立类似三角体
